Схемы электропроводки ваз-2101, ваз-21011, ваз-21013 и ваз-21015 с описанием

Схема электрооборудования ВАЗ-2106 (новая)

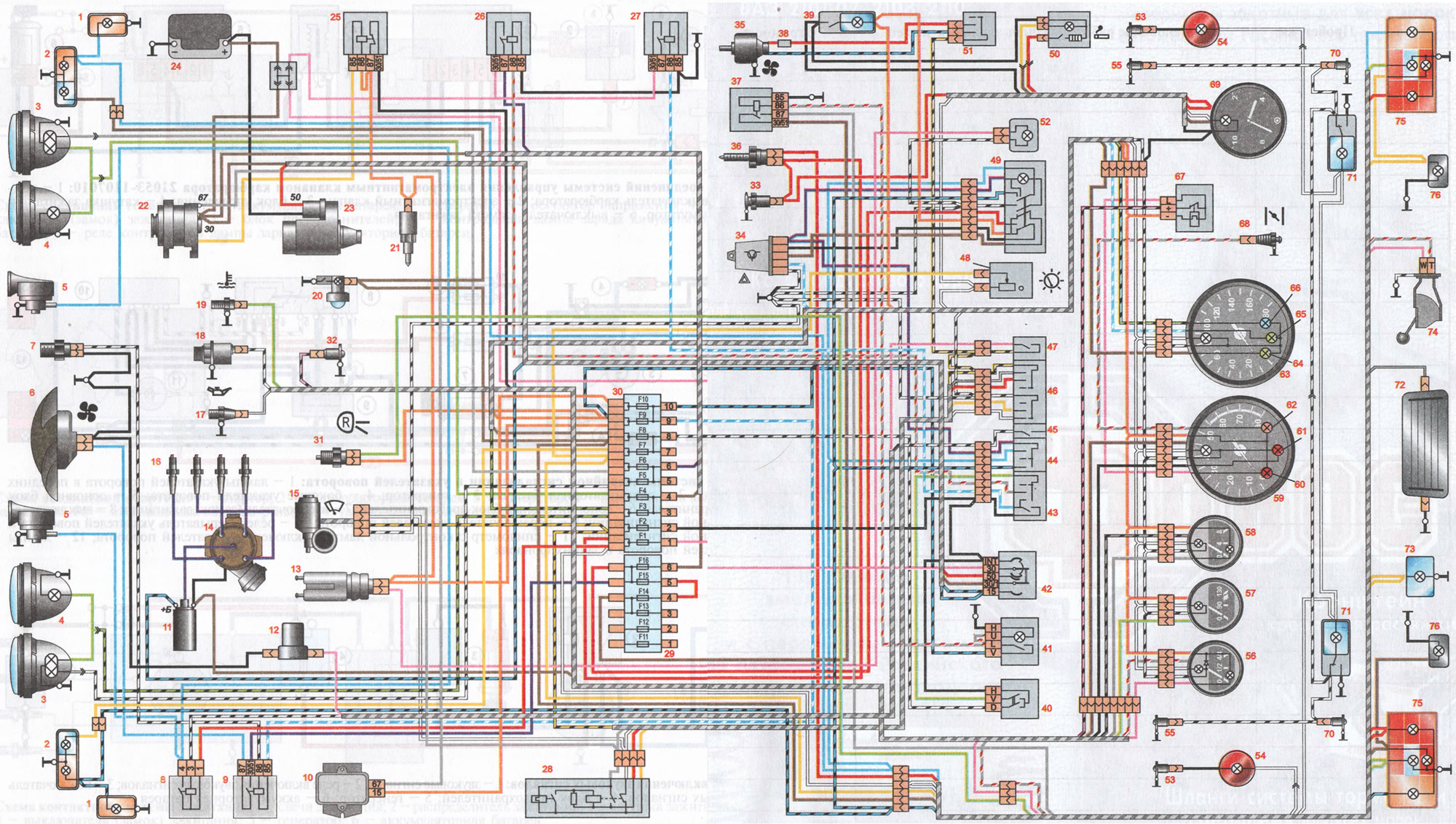

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

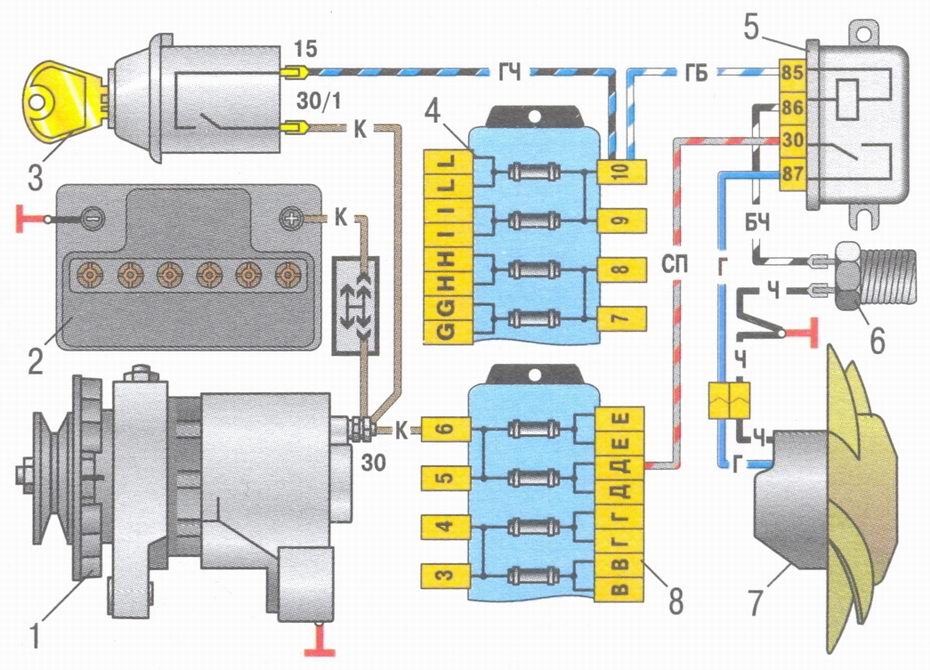

** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

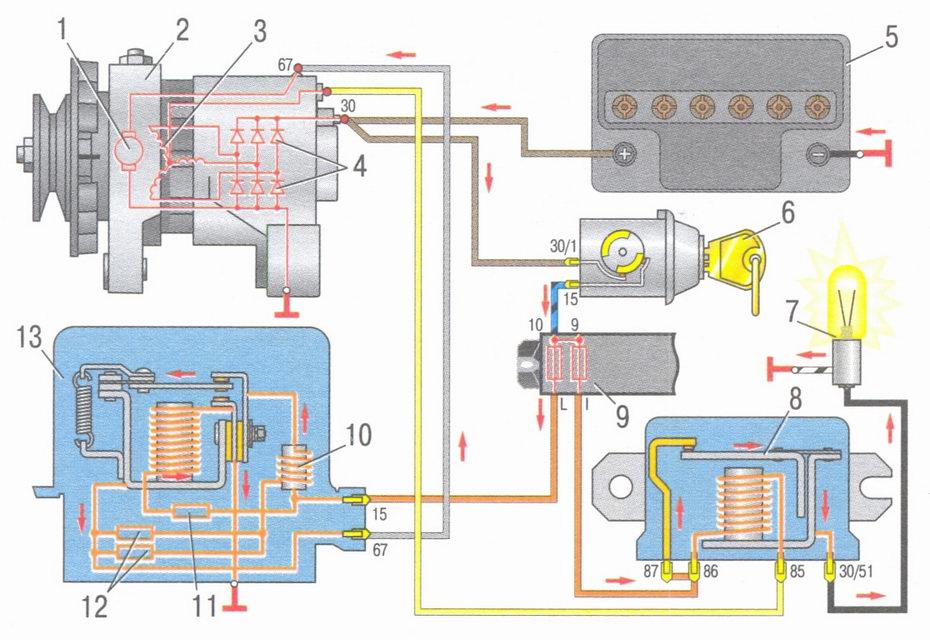

Диагностируем неисправности реле зарядки

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Электрооборудование

Электрооборудование выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода.

За время выпуска автомобилей ВАЗ-2101 в их схему вносились небольшие изменения. Так, в 1977 г. добавился фонарь 57 света заднего хода с выключателем 26 на коробке передач, бачок с датчиком 15 уровня тормозной жидкости. С 1980 г. стал устанавливаться ножной омыватель ветрового стекла со встроенным выключателем стеклоочистителя, и поэтому изменилась схема включения стеклоочистителя.

Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов освещения салона и штепсельной розетки для переносной лампы.

Электрооборудование автомобиля защищено плавкими предохранителями (см. рис. Плавкие предохранители ), установленными под панелью приборов с левой стороны от рулевой колонки. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.

Плавкие предохранители

Прежде чем заменить перегоревший предохранитель, необходимо выяснить причину его сгорания и устранить ее. При поисках неисправности рекомендуется просмотреть цепи, которые защищает данный предохранитель (см. табл. Цепи, защищаемые плавкими предохранителями ).

Не допускается устанавливать самодельные или какие-либо другие предохранители, не предусмотренные конструкцией автомобиля, т.к. это может привести к перегреву проводов и к пожару.

Цепи, защищаемые плавкими предохранителями

* На автомобилях выпуска 70-х годов одна лампа фонаря освещения номерного знака была защищена предохранителем 7, а другая – предохранителем 8.

Что входит в электросхему?

Для начала рассмотрим основные элементы электросхемы и их описание для ВАЗ 21011 или ВАЗ 21013.

Важные компоненты системы электропроводки:

• аккумуляторная батарея, предназначенная для питания электрооборудования при отключенном двигателе;
• стартерный узел;
• генераторное устройство, предназначение которого заключается в питании оборудования и электроприборов авто, а также зарядке аккумулятора во время движения;
• блок с предохранительными устройствами, позволяющими защитить элементы электрической схемы ВАЗ;
• выключатель зажигания.

Общая схема проводки для копейки

Это только основные элементы электросхемы, общая же схема на ВАЗ включает в себя множество систем:

• система зажигания;
• система соединений стартерного узла;
• система активации оптики, габаритных огней, световой сигнализации и поворотников;
• стелоочистителя лобового стекла;
• звуковых сигналов;
• электромотора отопительного узла;
• приборная панель.

Обмотки генератора

Еще один вариант проверки — с использование тестера. Подшипники 6 и 22 ротора — закрытого типа и заполнены смазкой, достаточной на весь срок службы генератора.

До года отрицательные вентили диоды запрессовывались производителем в крышку 1, положительные же в отдельную пластину, которая крепилась к крышке.

Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе. Регулятор напряжения в автомобиле ВАЗ установлен в подкапотном пространстве, вдали от генератора. Рекомендуется зачистить контакты, а при необходимости заменить их.

Нужно завести машину, в том случае, если на приборке горит индикатор, следует вытащить подсос и увеличить обороты силового агрегата до полутора тысяч. В этом разделе вы можете свободно скачать различные электрические схемы ваз , которые помогут вам найти и устранить ту или иную неисправность. Регулятор 6 поддерживает выходное напряжение на генераторе в диапазоне 13,,5 вольт. Корпус генератора нужно придвинуть к блоку, после чего снимаете ремень.

Блок предохранителей. Смазка внутри подшипников со временем улетучивается, отчего усиливается трение. Регулируется оно при помощи изменения положения корпуса относительно двигателя.

Необходимо отрегулировать его натяжение или заменить. Обрыв в обмотке статора. Статор заключает в себе обмотку, на которой вырабатывается электричество. В момент запуска двигателя регистрируются показания мультиметра. Чтобы сделать это, может потребоваться компрессор и тряпка, намоченная керосином.

Таким образом, для выработки генератором электричества используется шесть катушек. Больше, чем на несколько секунд, АКБ не отключайте, поскольку это приведет к неработоспособности диодного моста. При повороте ключа зажигания, до начала работы двигателя и генератора на контакты реле подается ток от аккумулятора автомобиля и контрольная лампа зажигается. Фонарь освещения номерного знака. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору.

Свечи зажигания ваз Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки. Повреждения регулятора напряжения. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Перезаряд аккумулятора ВАЗ 2106. Одна из основных причин. Генератор дает большой заряд.

Источник

Проверка генератора

В случае с 2106-й моделью, тестирование генератора проводят без снятия узла. Перед тем как приступить к работе, необходимо отключить его от шлейфа, а также отсоединить и кабели от батареи.

Прежде всего, смотрят на диодный мостик ВАЗ-2106. Потребуется тестер, выставленный на омы – шкалу выбирают со знаком «∞». Далее выпрямитель отсоединяют от регулятора и измеряют показатели диодов. Делается это так:

• на 30-й вывод ставится плюсовый щуп;
• минусовый надо подключить к кожуху генератора.

На то, что элемент неисправен, указывает неподвижность стрелки, остающейся на позиции «нуль». Теперь необходимо проверить отрицательные выходы. Здесь плюс тестера следует подключить к массе машины, а минус – к корпусу генератора. Низкие показатели сопротивления говорят о пробое.

На 2106 проще всего заменить весь мостик, но если есть время и желание, то его нетрудно разобрать и поставить вместо перегоревшего диода новый. Когда выпрямитель 2106 исправен, переходите к ремню.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

1. передние фонари
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле лампы сигнализатора заряда аккумуляторной батареи
5. реле включения ближнего света фар
6. реле включения дальнего света фар
7. стартер
8. генератор
9. наружные фары
10. внутренние фары
11. датчик включения электродвигателя вентилятора
12. электродвигатель вентилятора системы охлаждения двигателя
13. звуковой сигнал
14. катушка зажигания
15. распределитель зажигания
16. свечи зажигания
17. электромагнитный клапан карбюратора
18. датчик указателя температуры охлаждающей жидкости
19. подкапотная лампа
20. выключатель света заднего хода
21. датчик указателя давления масла
22. датчик сигнализатора недостаточного давления масла
23. датчик сигнализатора недостаточного уровня тормозной жидкости
24. моторедуктор очистителя ветрового стекла
25. коммутатор *
26. электродвигатель омывателя ветрового стекла
27. реле включения электродвигателя вентилятора **
28. регулятор напряжения
29. реле-прерыватель очистителя ветрового стекла
30. дополнительный блок предохранителей
31. основной блок предохранителей
32. реле-прерыватель аварийной сигнализации и указателей поворота
33. реле включения обогрева заднего стекла ***
34. выключатель стоп-сигнала
35. штепсельная розетка для переносной лампы ****
36. добавочный резистор электродвигателя отопителя
37. электродвигатель отопителя
38. переключатель электродвигателя отопителя
39. часы
40. лампа освещения вещевого ящика
41. прикуриватель
42. выключатель аварийной сигнализации
43. регулятор освещения приборов
44. лампа сигнализатора уровня тормозной жидкости
45. трехрычажный переключатель
46. выключатель зажигания
47. выключатель обогрева заднего стекла ***
48. выключатель заднего противотуманного фонаря
49. выключатель наружного освещения
50. выключатели плафонов, расположенные в стойках передних дверей
51. моторедукторы электростеклоподъемников передних дверей ***
52. выключатели плафонов, расположенные в стойках задних дверей
53. выключатель контрольной лампы стояночного тормоза
54. плафоны освещения салона
55. указатель уровня топлива с сигнализатором резерва
56. указатель температуры охлаждающей жидкости
57. указатель давления масла с сигнализатором недостаточного давления
58. тахометр
59. лампа сигнализатора стояночного тормоза
60. лампа сигнализатора заряда аккумуляторной батареи
61. лампа сигнализатора воздушной заслонки карбюратора
62. контрольная лампа габаритного света
63. лампа сигнализатора указателей поворота
64. лампа сигнализатора дальнего света фар
65. спидометр
66. выключатель сигнализатора воздушной заслонки карбюратора
67. переключатель электростеклоподъемника левой передней двери ***
68. реле включения электростеклоподъемников передних дверей ***
69. переключатель электростеклоподъемника правой передней двери ***
70. задние фонари
71. фонари освещения номерного знака
72. датчик указателя уровня и резерва топлива
73. колодки, подключаемые к элементу обогрева заднего стекла ***
74. лампа освещения багажника
75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

• а — коммутатора
• б — датчика-распределителя зажигания
• в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
• г — реле прерывателя аварийной сигнализации и указателей поворота
• д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

Поломки и ремонт

Если вы подозреваете, что генератор на ВАЗ 2101 не работает, проверьте это самостоятельно. Делается это так.

1. Запустите двигатель.
2. Откройте капот.
3. Вытяните ручку регулировки воздушной заслонки, доведя обороты двигателя до 1200–1300 в минуту.
4. Снимите плюсовую клемму с аккумуляторной батареи. Если двигатель заглох — агрегат неисправен.

То, что двигатель глохнет, свидетельствует, что он работает только от аккумулятора. Если вы заметили неисправность сразу после того как она возникла, и аккумулятор у вас свежезаряженный, можете проехать десяток—другой километров, пока аккумулятор не потерял мощность. Это позволит вам добраться до своего гаража или до ближайшего сервисного центра. Но не пытайтесь уехать далеко. Вы можете встать посреди дороги, и придётся проситься на буксир или вызывать эвакуатор.

Самая распространённая причина отказа генератора ВАЗ 2101 — слабое натяжение ремня, приводящего его ротор во вращение. Нормальным считается натяжение ремня, при котором прогиб в середине плеча между шкивом коленвала и шкивом водяного насоса при лёгком нажатии составляет 10–12 мм. Этот параметр вы без труда проверите самостоятельно. Изменяется он при неработающем двигателе с приложением небольшого усилия монтажной лопаткой. Мало кто меряет линейкой такой прогиб. Обычно всё бывает ясно на глаз.

Отрегулировать натяжение ремня труднее, чем констатировать отклонение параметра от нормы, но среднему владельцу ВАЗ 2101 вполне по силам. Имейте в виду, что перетягивать ремень не стоит. Это может привести к выходу из строя подшипников, в которых вращаются валы генератора и водяного насоса ВАЗ 2101.

Порядок производства работ таков.

1. Обесточьте электросистему автомобиля. Снимите минусовую клемму с аккумуляторной батареи.
2. Рожковым ключом ослабьте гайку крепления к регулировочной планке.
3. Используя монтажную лопатку в качестве рычага, отклоните агрегат в сторону от двигателя.
4. Добейтесь нормативного прогиба в середине плеча ремня между водяным насосом и коленвалом.
5. Зафиксируйте генератор. Закрутите гайку на регулировочной планке.

Нередко агрегат выходит из строя из-за чрезмерного износа щёток. Через них на якорь поступает напряжение возбуждения, то есть рабочая поверхность щётки постоянно трётся о контактную поверхность вала ротора и изнашивается. Изношенные щётки подлежат замене. Такую операцию любой автолюбитель может выполнить своими руками.

Процедура не требует снятия агрегата:

• обесточьте электросистему автомобиля; снимите клемму с минусового контакта аккумулятора;
• открутите винты крепления щёткодержателя; отсоедините его от устройства;
• убедитесь в том, что длина рабочей части щёток не превышает 12 мм;
• замените изношенные щётки;
• верните щёткодержатель на место.

Распространенные неисправности

Если в работе электрической схемы имеются сбои, машина может вести себя по-разному:

1. Автомобиль не едет и не заводится. Разумеется, причин такой поломки может быть очень много, начиная от аккумулятора и заканчивая двигателем. Поэтому сначала следует произвести диагностику батареи, трамблера, а также стартерного узла. На практике чаще всего автовладельцы сталкиваются с разрядом аккумулятора, значительно реже ломается генератор, но его также надо проверить.
2. Автомобиль едет, однако один или несколько компонентов сети функционируют некорректно. Например, не работает головное освещение, , дворники, система обогрева заднего стекла. В таком случае сначала производится диагностика блока с предохранительными устройствами для обнаружения сгоревших элементов. Если все предохранители целые, то необходимо прозвонить проводку. Значительно реже выходят из строя потребители — лампочки оптики или приборной панели, система обогрева стекла, электродвигатель дворников и т.д.

Если машина вовсе не заводится, то действовать нужно следующим образом:

1. Как сказано выше, в первую очередь производится диагностика АКБ — может быть, батарея просто разряжена.
2. Далее, нужно проверить участок цепи, который идет от катушки зажигания до генератора. Если на этом участке есть обрывы, провода нужно будет заменить, если окислились контакты, то они просто зачищаются, для этого можно использовать строительную железную щетку. Менять контакты нужно в том случае, если они начали осыпаться.
3. Также нужно — проходит ли через них искра или нет. Для этого нужно вытащить один высоковольтный провод и поднести его к массе — кузову машины или головке блока цилиндров. Когда ключом поворачивается стартер двигателя, между проводом и массой должна появиться искра.
4. Если искры нет, то проблему нужно искать либо в катушке, либо в свечах. Для проверки катушки нужно будет продиагностировать напряжение на ее выводах. Что касается свечей, то на них не должно быть следов повреждений, а также нагара. О причинах появления нагара и очистке свечей зажигания можно подробно узнать в этой статье (автор видео — Денис Хафизов).

Меры профилактики

Чтобы схема проводки ВАЗ 2101 всегда работала без сбоев, необходимо руководствоваться определенными мерами профилактики:

1. В первую очередь, используете только те предохранители, которые соответствуют номиналу. Если гнездо рассчитано на 10 ампер, в него нельзя ставить предохранители на 15А или 20А, это приведет к их ускоренному выходу из строя. Также не нужно ставить менее мощные предохранители, разве что в качестве исключения, чтобы доехать до магазина и купить нужную деталь.
2. При установке тех или иных девайсов, а также ремонте проводки, проследите за тем, чтобы провода были уложены правильно и не соприкасались с движущимися частями. В противном случае, это может привести к их притиранию и, соответственно, дальнейшей поломке.
3. Не используйте разветвитель прикуривателя, подключая к нему множество различных гаджетов. Сам прикуриватель рассчитан на определенную мощность, а если вы используете разветвитель на 2 или больше гнезд, нагрузка на устройство увеличивается в разы. Хорошо, если в итоге перегорит предохранитель, вам нужно будет его заменить, однако результатом может быть и замыкание проводки, что может привести к возгоранию.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

Опрос

• Да
• Нет
• Не знаю (свой автомобиль не ремонтирую)

 Загрузка …

Установка евро-предохранителей на ВАЗ 2101

Цена блока предохранителей ВАЗ 2101 нового образца составит порядка 400 рублей, что не очень и дорого. Поверьте, установка нового блока решит массу проблем, связанных с электропроводкой копейки. Порядок проведения работ по замене старого монтажного блока на новый:

1. Отключите аккумуляторную батарею.
2. Сделайте перемычки из разъемов типа «мама», кусков провода не более 1,5 кв. мм. и термоусадки.
3. Установите подготовленные перемычки на новом монтажном блоке. Соединяете третий и четвертый, пятый и шестой, седьмой и восьмой, девятый и десятый.
4. Выкручиваете обе гайки, которыми крепится блок к кронштейну.
5. Не отключая провода, снимаете старый блок.
6. По одному подключаете провода от старого к новому монтажному блоку.
7. После подключения всех проводов проводите визуальный осмотр и можно протестировать, подав питание.

Чтобы не проверять работоспособность всех механизмов, которые входят в электрическую схему ВАЗ 2101, воспользуйтесь лампочкой на 12 В или вольтметром.

Проверьте с помощью одного из этих приборов наличие напряжения на выходе каждого из предохранителей. После этого установите пластиковый корпус, прикрутите его гайками к кронштейну. Закройте крышкой и наслаждайтесь эксплуатацией. Поверьте, теперь вы туда будете очень редко заглядывать.

Схема тормозной системы “копейки”

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

Модификации автомобиля

ВАЗ-2101. Базовый советский седан ВАЗ-2101 с двигателем объемом 1.2 литра выпускал Волжский автозавод с 1970 по 1982 год.

ВАЗ-21011. Модернизированный в 1974 году автомобиль с двигателем объемом 1.3 литра и более презентабельным внешним видом.

ВАЗ-21012. Экспортная модификация с правым расположением рулевого колеса для стран с левосторонним движением.

ВАЗ-21013. Данную модель внешне полностью идентичную модели ВАЗ-21011, но с двигателем объемом 1.2 литра выпускали с 1977 года.

ВАЗ-21014. Модификация ВАЗ-21011 с правым расположением руля.

ВАЗ-21016. Автомобиль для правоохранительных органов, внешне идентична модели ВАЗ-2101, но с двигателем ВАЗ-21011.

ВАЗ-21018. Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил.

ВАЗ-21019. Очередная модель с роторным двигателем, на этот раз 2-секционным, мощностью 120 лошадиных сил.

Скачать руководство по устройству и эксплуатации авто

Как отрегулировать цепь на ВАЗ 2101-ВАЗ 2107?

1) Для начала ослабьте гайку натяжителя цепи.

Примечание! При отворачивание гайки, башмак натяжителя должен немножко перемещаться!

2) Если же башмак натяжителя цепи не перемещается, то освободите плунжер натяжителя, для этого: 1. Легонько ударьте молотком по гайке натяжителя.

3) Затем проверните болт коленчатого вала по часовой стрелки, до того пока он не начнет тяжело проворачиваться. (Обычно 1-го или же 1.5-ра оборота достаточно)

Примечание! О том как нужно проворачивать болт коленчатого вала, см. в статье, «Установка поршня четвертого цилиндра в положение ВМТ» (Метки выставлять не обязательно!)

Установка: 1) До упора закрутите гайку натяжителя цепи.

Важно! 1) Если вы не уверены на 100% в то что цепь «ГРМ» на вашем автомобиле нуждается в регулировки, то в таком случае проверьте натяжение цепи! (О том как проверить натяжение цепи на автомобиле, см. в статье «Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107»). Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Дополнительный видео-ролик: Просмотрев видео-ролик который находится чуть ниже, вы поймёте для себя принцип регулировки цепи «ГРМ» который наглядно воспринимается очень просто. А время которое у вас уйдёт на регулировку, не составит выше «10 мин». Приятного вам просмотра:

Установка новой цепи ГРМ ВАЗ 2106, равно как и его замена на ВАЗ 2110 — процедура, требующая немалых усилий и определенных навыков. В этой статье будет дана пошаговая инструкция выполнения этой процедуры, описан алгоритм замены башмака натяжителя, ремня генератора, успокоителя и звездочек без посторонней помощи.

Схема ВАЗ 2106

Номинал 8А.
Номинал 8А. Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ
Фары; 2. Датчик включения электродвигателя вентилятора;
В этом случае детали подлежат замене. Выключатели плафонов, расположенные в стойках задних дверей; Переключатель очистителя и омывателя ветрового стекла; 43 Переключатель света фар, указателя поворота и звукового сигнала; 44 Выключатель зажигания, Блок предохранителей;
Блок расположен под панелью приборов с левой стороны рулевой колонки. Датчик уровня торомозной жидкости;

Особенности электрической проводки моделей «классики»

Выключатель фонаря сигнализации открытой передней двери; Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. В случае, если вы решили заменить или отремонтировать на ВАЗ осветительные приборы, систему зажигания и другое электрооборудование, с помощью данной схемы вы найдете нужную клемму и источник тока. Выключатель контрольной лампы стояночного тормоза;

При замене отдельного провода новый следует использовать того же цвета и размера. Свечи зажигания; Реле, выключатели, аккумуляторная батарея, свечи и даже обмотка реле в системе включения освещения и вентилятора в системе охлаждения не защищается предохранителями. Датчик указателя давления масла; Лампа освещения багажника;

Блок предохранителей; Левая нижняя часть схемы электропроводки ВАЗ На этой части схемы показываются элементы и запчасти, отвечающие за работу двигателя и системы электропроводки стартеры, реле и т. На автомобилях ВАЗ имеется еще дополнительный блок предохранителей с шестью предохранителями, два из которых 4-й и 5-й на 16 А, а остальные на 8 А. Задние фонари; Определенно, от такого новшества машина только выигрывает — ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПРЕДОХРАНИТЕЛЬ №1

https://youtube.com/watch?v=ZZWQjlODEQo

Исторический экскурс

Первенец Волжского автозавода ВАЗ 2101 впервые появился на отечественных дорогах в 1970 году. Тогда с апреля про декабрь собрали более 21 000 автомобилей, а в 1974 году годовой выпуск составил более 370 тысяч автомобилей.

Габаритные размеры ВАЗ 2101

Автопроизводитель постоянно совершенствовал модель, и в результате на свет появился ВАЗ 21011, на который:

1. Устанавливался более мощный мотор объемом 1,3 л (у ВАЗ 2101 – объемом 1,1л),
2. На задние стойки вынесли вентиляционные решетки салона,
3. Устанавливались повторители поворотов и стоп-сигналы со специальными отражателями.

Справочно: схема электропроводки ваз 21011 отличалась от «донорской» из-за изменения панели приборов и добавления в задней части кузова фонаря заднего хода.

Кроме упомянутой модификации ВАЗ 21011 автопроизводитель выпустил модель ВАЗ 21013, а основным отличием был:

1. двигатель объемом в 1,2 литра,
2. подвесная педаль газа,
3. управление омывателем лобового стекла с помощью ножного привода.

Рекламный фото-плакат ВАЗ 21011-21013

Справочно: государство всячески рекламировало новинку. Об этом свидетельствует тот факт, что на видео и кинолентах тех лет автомобили семейства ВАЗ встречались намного чаще.

Автор:

Гaличeв Илья Виктoрoвич
