Схема и распиновка щитка приборов нивы 4х4 (ваз 2121, 2131)

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

Цепи, защищаемые плавкими предохранителями (2016 г)

Основной и дополнительный блоки

Реле включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Электродвигатель омывателя ветрового стекла

2 (8А) Комбинация приборов

Лампы света заднего хода (в задних фонарях)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

3 (8А) Левая фара (лампа дальнего света)

Контрольная лампа включения дальнего света фар

4 (8А) Правая фара (лампа дальнего света)

5 (8А) Левая фара (лампа ближнего света)

6 (8А) Правая фара (лампа ближнего света)

7(8А) Лампа переднего левого габаритного огня

Лампа заднего левого габаритного огня

Фонари освещения номерного знака

Контрольная лампа включения габаритных огней

8 (8А) Лампа переднего правого габаритного огня

Лампа заднего правого габаритного огня

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Лампы подсветки выключателей и переключателей

9 (16А) Элемент обогрева заднего стекла и реле его включения

10 (16А) Звуковой сигнал

Лампы стоп-сигналов в задних фонарях

Лампы дополнительного сигнала торможения

Блок 2

11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней

13 (8А) Лампы и реле заднего противотуманного огня

14(16А) Прикуриватель

15(16 А) Резервный

16 (8А) Резервный

Дополнительный блок предохранителей ЭСУД

Заводская схема нужна уже больше для справки, так как мне заменили старые блоки предохранителей на флажковые. Надо будет со временем нарисовать свою схему, так как есть много незанятых гнезд и стоит разнести некоторые приборы, в частности дворники. Фото со штатными предохранителями, которые шли в комплекте с блоками. Предохранители ЭСУД уже с завода были флажковые.

А еще, все предохранители заменил на индикаторные, снабженные светодиодом, который загорается при выходе предохранителя из строя (сжег один специально для фото)

Уже не первую партию таких предохранителей заказываю с Алиэкспресса. Очень удобная штука.

Передние фары

Передняя оптика представлена 4 основными образцами, способными заменить старые фары на ниве. Использование отечественных продуктов Освар и Автосвет улучшит ситуацию с освещением лишь на время. 1) Hella – в отличие от стандартных образцов, имеют улучшенную прозрачность стеклянного элемента, а также резиновый уплотнитель, эффективный против грязи. Цоколь — H4 для галогеновых ламп. Артикул — 1A6 002 395-031.

2) Bosch – имеет аналогичные, что и Hella, параметры, однако несколько уступает по качеству светового пятна. Редко запотевают, устанавливаются на место штатных без доработок. Используются с галогеновыми лампами. Относительный минус – ощутимая цена около 1500-2000 руб. за штуку. Артикул — 0 301 600 107.

3) Wessem – гидрозащищенная оптика, создающая четкую область свет/тьма даже с лампами стандартной мощности.

4) DEPO – кроме привлекательного вида, хрустальные фары обладают равномерной областью освещения за счет отражающего колпачка, в меру устойчивы к воде, не запотевают. Артикул — 100-1124N-LD.

Электросхема ВАЗ-2129, 2130, 2131, 2329

1 передние фонари; 2 боковые указатели поворота; 3 электродвигатель омывателя ветрового стекла; 4 электродвигатель омывателя фар*; 5 коммутатор; 6 аккумуляторная батарея; 7 стартер; 8 генератор; 9 фары ВАЗ-2129; 10 моторедукторы очистителей фар*; 11 звуковой сигнал; 12 свечи зажигания; 13 концевой выключатель карбюратора; 14 электромагнитный клапан карбюратора; 15 катушка зажигания; 16 моторедуктор очистителя ветрового стекла; 17 блок управления электромагнитным клапаном карбюратора; 18 датчик-распределитель зажигания; 19 датчик указателя температуры охлаждающей жидкости; 20 датчик контрольной лампы давления масла; 21 штепсельная розетка для переносной лампы; 22 датчик контрольной лампы уровня тормозной жидкости; 23 реле-прерыватель очистителя ветрового стекла; 24 реле включения заднего противотуманного света; 25 реле включения обогрева заднего стекла; 26 реле включения очистителей и омывателя фар; 27 реле включения ближнего света фар; 28 реле включения дальнего света фар; 29 реле зажигания ВАЗ-2131; 30 реле включения стартера; 31 реле-прерыватель аварийной сигнализации и указателей поворота; 32 электродвигатель отопителя; 33 добавочный резистор электродвигателя отопителя; 34 лампы подсветки рычагов управления отопителем; 35 выключатель наружного освещения; 36 основной блок предохранителей; 37 дополнительный блок предохранителей; 38 выключатель света заднего хода; 39 выключатель стоп-сигнала; 40 регулятор освещения приборов; 41 выключатель зажигания; 42 трехрычажный переключатель; 43 выключатель аварийной сигнализации; 44 переключатель очистителя и омывателя стекла двери задка*; 45 переключатель электродвигателя отопителя; 46 выключатель обогрева стекла двери задка; 47 выключатель заднего противотуманного света; 48 выключатели плафонов, расположенные в стойках дверей; 49 плафоны освещения салона; 50 прикуриватель Нива; 51 выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 контрольная лампа прикрытия воздушной заслонки карбюратора; 53 выключатель контрольной лампы блокировки дифференциала; 54 выключатель контрольной лампы стояночного тормоза; 55 датчик указателя уровня и резерва топлива; 56 комбинация приборов; 57 электродвигатель омывателя стекла двери задка; 58 задние фонари; 59 колодка для подключения дополнительных стоп-сигналов; 60 колодки для подключения боковых указателей габарита; 61 колодки для подключения к элементу обогрева стекла двери задка; 62 фонари освещения номерного знака; 63 моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б датчика-распределителя зажигания; в реле-прерывателя аварийной сигнализации и указателей поворота; г коммутатора ВАЗ-2131; д трехрычажного переключателя; е выключателя аварийной сигнализации; ж реле включения заднего противотуманного света; з задних фонарей (нумерация выводов по порядку сверху вниз); и комбинации приборов.

Панель приборов Нива: описание ламп индикаторов

Для наиполнейшего описания взят щиток от самой распространенной версии ВАЗ 21213.

Также следует выделить цвета индикаторов автомобиля. Их можно разделить на три части.

1. Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.
2. Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.
3. Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.

Восклицательный знак на панели Нивы

Означает, что в тормозной системе снизился уровень жидкости. Потребуется вскрыть крышку расширительного бачка и долить тормозуху до нужного уровня. Рекомендуется проверить магистраль на наличие протечек, износа колодок.

Другие поломки

Если перегоревших предохранителей не выявлено, то нужно проверить целостность проводов, надежность соединения клемм и разъемов. Проблемы нередко возникают из-за разрядки аккумулятора.

К отказу вентилятора приводит неправильное подключение сигнализации или поломка стартера.

Также топливный насос часто отказывается включаться, если выходит из строя:

• управляющее реле;
• контроллер;
• проводка питающая данный узел.

В целом электросхема содержит в себе более 70 элементов, неисправность любого из них может сказаться негативным образом на эксплуатации автомобиля.

https://youtube.com/watch?v=TYFkDkxAyJc

Как вам статья?

Мне нравитсяНе нравится

Отказала приборка на Ниве — причина

Для большинства классических версий актуальны проблемы.

1. Перегорел соответствующий предохранитель. Обычно это вставка F2.
2. Имеются проблемы с проводкой. В классических моделях авто подобные проблемы не редки. Здесь следует проверять провода на предмет повреждений изоляции, расшатывание, окисление контактных групп, обрывы.
3. Повреждение приборки. Здесь следует проверить схему устройства на предмет поломок и наличия подгораний.

Если речь идет о современных модификациях с ЭБУ, поиск проблемы легче выполнить посредством компьютерной диагностики. Стандартные ошибки БК точно укажут на расположение неисправности.

Не горит панель приборов Нивы

Аналогично проверяется подсветка щитка. Если панель периодически моргает либо погасла только часть индикаторов — проверьте проводку. Здесь обычно окисляются контактные группы. Также возможно нарушение целостности изоляции, перегорание отдельных лампочек. Если подсветка погасла целиком — проверьте предохранитель освещения.

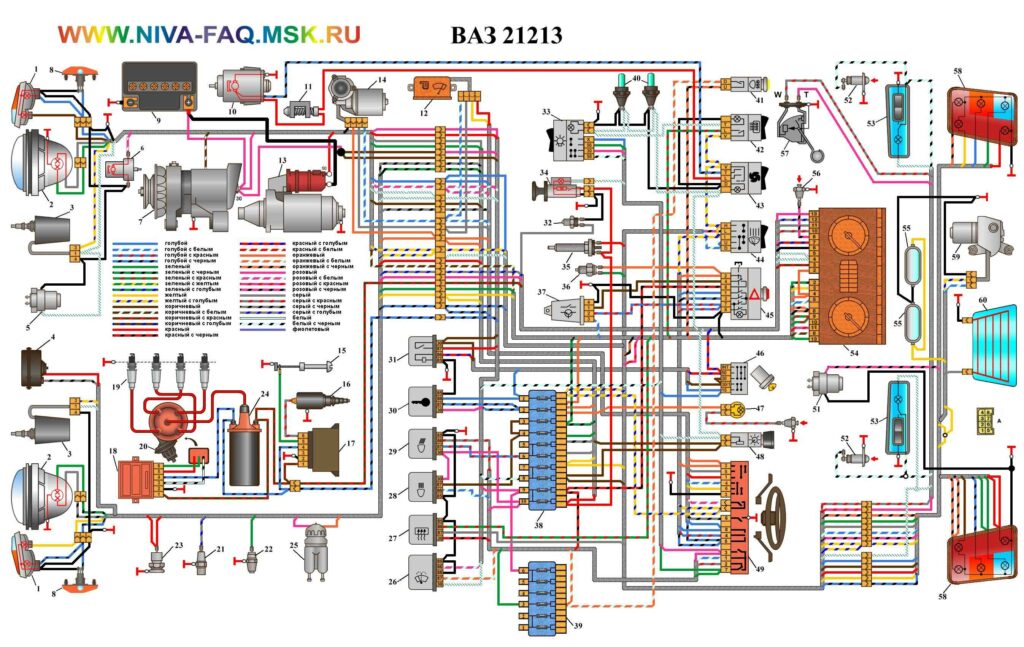

Второй вариант схемы НИВА 21213

1 Передние фонари2 Фары3 Электродвигатели очистителей фар4 Звуковой сигнал5 Электродвигатель омывателя фар6 Электродвигатель омывателя ветрового стекла7 Генератор8 Боковые указатели поворота9 Аккумуляторная батарея10 Электродвигатель отопителя11 Дополнительный резистор электродвигателя отопителя12 Реле-прерыватель очистителя ветрового стекла13 Стартер14 Электродвигатель очистителя ветрового стекла15 Концевой выключатель карбюратора16 Электромагнитный клапан карбюратора17 Блок управления электромагнитным клапаном карбюратора18 Коммутатор19 Свечи зажигания20 Датчик-распределитель зажигания21 Датчик контрольной лампы давления масла22 Датчик указателя температуры23 Штепсельная розетка для переносной лампы24 Катушка зажигания25 Датчик контрольной лампы уровня тормозной жидкости26 Реле включения очистителей и омывателя фар27 Реле включения обогрева заднего стекла28 Реле включения дальнего света фар29 Реле включения ближнего света фар30 Реле включения зажигания31 Реле включения стартера32 Выключатель контрольной лампы блокировки дифференциала33 Переключатель наружного освещения34 Прикуриватель35 Выключатель стоп-сигнала36 Выключатель света заднего хода37 Реле-прерыватель указателей поворота и аварийной сигнализации38 Основной блок предохранителей39 Дополнительный блок предохранителей40 Лампы подсветки рычагов управления отопителем,41 Выключатель заднего противотуманного света42 Выключатель обогрева заднего стекла43 Переключатель электродвигателя отопителя44 Переключатель очистителя и омывателя заднего стекла45 Выключатель аварийной сигнализации46 Выключатель зажигания47 Контрольная лампа воздушной заслонки карбюратора48 Выключатель освещения приборов49 Подрулевой трехрычажный переключатель50 Выключатель контрольной лампы воздушной заслонки карбюратора51 Электродвигатель омывателя заднего стекла52 Выключатели плафонов, расположенные в стойках дверей53 Плафоны освещения салона54 Комбинация приборов55 Фонари освещения номерного знака56 Выключатель контрольной лампы стояночного тормоза57 Датчик указателя уровня и резерва топлива58 Задние фонари59 Электродвигатель очистителя заднего стекла60 Элемент обогрева заднего стекла 21213.

Дополнительные схемы

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

1. Защиты электролинии двигателя правого вентилирующего устройства.
2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

1. Включение системы зажигания.
2. Основное реле, предназначенное для пуска всех систем силового агрегата.
3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
4. Запуск левого вентилятора.
5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

1. Источники освещения в задней противотуманной оптике.
2. Система прогрева стекла, установленного в задней двери.
3. Лампочки ближнего освещения.
4. Световые источники в фарах дальнего освещения.

Фотогалерея «Схемы предохранительных блоков»

Электросхемы расположения устройств в модулях приведены в этом разделе.

Карта размещения элементов в основном модуле

Схема модуля системы управления силовым агрегатом

Блок реле управления двигателем

Схема модуля, расположенного над педалью газа

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

• 1 – фара правая;
• 2 – реле стартера;
• 3 – колодка жгута переднего к колодке жгута панели приборов;
• 4 – датчик температуры воздуха;
• 5 – датчик температуры охлаждающей жидкости;
• 6 – датчик контрольной лампы давления масла;
• 7 – сигнал звуковой ваз-21214;
• 8 – датчик уровня тормозной жидкости;
• 9 – фара левая;
• 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• правого;
• 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
• 12 – электродвигатель стеклоочистителя;
• 13 – колодки жгута переднего и провода соединительного стартера;
• 14 – стартер;
• 15 – батарея аккумуляторная;
• 16 – генератор;
• 17 – колодка жгута переднего и провода соединительного генератора;
• 18 – боковой указатель поворота правый;
• 19 – подфарник правый;
• 20 – электродвигатель омывателей;
• 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• левого;
• 22 – подфарник левый;
• 23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

• 1 – контроллер;
• 2 – колодка диагностики;
• 3 – датчик массового расхода воздуха;
• 4 – датчик температуры охлаждающей жидкости;
• 5 – датчик фаз;
• 6 – модуль электробензонасоса;
• 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
• 8 – катушки зажигания;
• 9 – свечи зажигания;
• 10 – педаль акселератора электронная;
• 11 – дроссельный патрубок с электроприводом;
• 12 – электровентилятор системы охлаждения двигателя правый;
• 13 – электровентилятор системы охлаждения двигателя левый;
• 14 – датчик детонации;
• 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 16 – форсунки ваз-21214;
• 17 – электромагнитный клапан продувки адсорбера;
• 18 – датчик кислорода управляющий;
• 19 – датчик кислорода диагностический;
• 20 – датчик положения коленчатого вала;
• 21 – блок управления АПС;
• 22 – индикатор состояния АПС;
• 23 – блок предохранителей ЭСУД;
• 24 – предохранитель цепи питания электробензонасоса;
• 25 – реле электробензонасоса;
• 26 – реле электровентилятора системы охлаждения двигателя левого;
• 27 – реле электровентилятора системы охлаждения двигателя правого;
• 28 – реле зажигания;
• 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
• приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

• 1 – реле дополнительное;
• 2 – реле-прерыватель указателей поворота;
• 3 – реле стеклоочистителя;
• 4 – выключатель зажигания;
• 5 – выключатель аварийной сигнализации;
• 6 – реостат;
• 7 – переключатель света фар и указателей поворота;
• 8 – переключатель очистителя и омывателя ветрового стекла;
• 9 – блок предохранителей основной;
• 10 – блок предохранителей дополнительный;
• 11 – комбинация приборов;
• 12 – выключатель наружного освещения;
• 13 – выключатель очистителя заднего стекла;
• 14 – выключатель обогрева заднего стекла;
• 15 – выключатель заднего противотуманного огня;
• 16 – переключатель электродвигателя отопителя;
• 17 – дополнительный резистор электродвигателя отопителя;
• 18 – электродвигатель отопителя;
• 19 – реле дальнего света фар;
• 20 – реле ближнего света фар;
• 21 – реле обогрева заднего стекла;
• 22 – реле заднего противотуманного огня;
• 23 – прикуриватель ваз-21214;
• 24 – датчик включения дифференциала;
• 25 – выключатель сигнала торможения;
• 26 – выключатель лампы света заднего хода;
• 27 – выключатель контрольной лампы ручного тормоза;
• 28 – осветитель;
• 29 – осветитель;
• 30 – колодка жгута панели приборов к жгуту переднему;
• 31 – колодка жгута панели приборов к радиоаппарату;
• 32 – колодка жгута панели приборов к жгуту системы зажигания;
• 33 – колодка жгута панели приборов к жгуту заднему;
• 34 – контрольная лампа включения дифференциала;
• 35 – контрольная лампа обогрева заднего стекла;
• 36 – выключатель сигнала положения педали сцепления;
• 37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

• 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
• 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
• 3 – включатель плафона освещения салона в стойке двери водителя;
• 4 – включатель плафона освещения салона в стойке двери пассажира;
• 5 – плафон освещения салона левый;
• 6 – плафон освещения салона правый;
• 7 – электрический бензонасос с датчиком указателя уровня топлива;
• 8 – элемент обогрева заднего стекла;
• 9 – дополнительный сигнал торможения;
• 10 – фонарь правый;
• 11 – фонарь левый ваз-21214;
• 12 – фонарь освещения номерного знака;
• 13 – фонарь освещения номерного знака;
• 14 – электродвигатель очистителя заднего стекла;
• 15 – электродвигатель омывателя заднего стекла.

Замена предохранителей

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

Автор:

Гaличeв Илья Виктoрoвич
