Распиновка и схема эбу на ваз 2114

Схема подключения эбу м74 для программирования

ЭБУ М74 и всё что с ним связано(Прошивка, Е-газ, иммо, адаптация, обучение) Можно сказать пособие по этому блоку.

Впервые данные ЭБУ появились в ноябре 2010 года на автомобилях семейства «Калина», оснащенных электронным дросселем и электронным приводом дроссельной заслонки.

Данный тип ЭБУ устанавливается на автомобили ОАО АвтоВАЗ с 2011 модельного года. Как правило ЭБУ устанавливается в салоне автомобиля, внизу центральной консоли для автомобилей ПП и под «бардачком» для автомобилей «классической» компоновки.

Принципиально ЭБУ построен на базе процессора Infineon SAK-XC2765X.

ЭТАП 1. Далее расскажу как прошить данный блок подручными методами на примере Ваз 2115 I414DE06 11183-1411020-02 M74, серийная версия, LADA SAMARA 1.6L 8V

2. АКБ, или Блок питания 12V

3. Программа winflashecu v1.14 (PS Сможет зашить ЛЮБОЙ М74(кроме м74к, и CAN соответственно)

5. Блок снять для удобства работы на столе. PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ

6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.

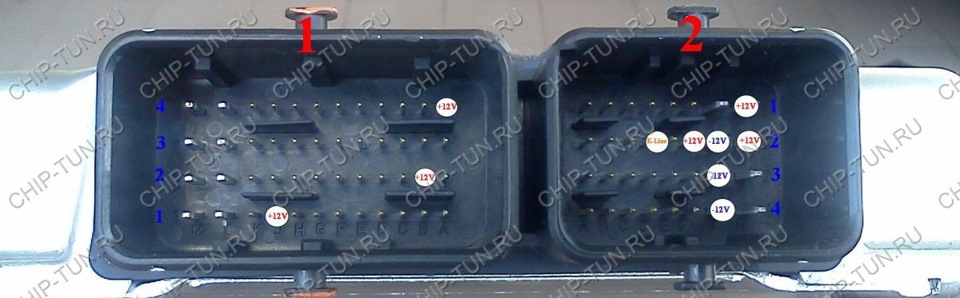

Как снять разъем с эбу? Сверху на скошенной стороне находиться фиксатор (Тонкий шпендиль в середине) Шпендель давите вниз и вращаете скобу (в скобах по бокам полукруглое пазы) Отожмите вниз фиксатор и поворачивайте в сторону фиксатора.

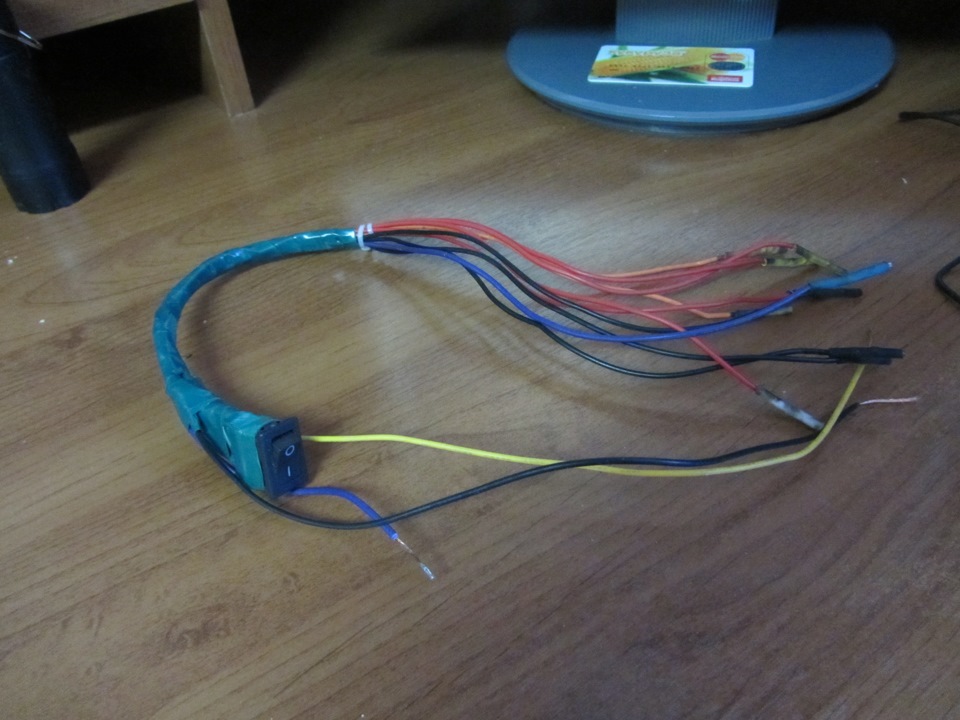

Потребуется 6 проводов «+», 1 провод «–», 1 провод «К-лайн», 2 переключателя (кнопки) Разъем 1 (Большой) J1 — отключаемое напряжение (К15) 12В — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (достаточно подключить любой из этих контактов) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) 12В — второй выключатель D2 — K-Line

Питание можно взять из разъема(на материнку) блока питания от компьютера:

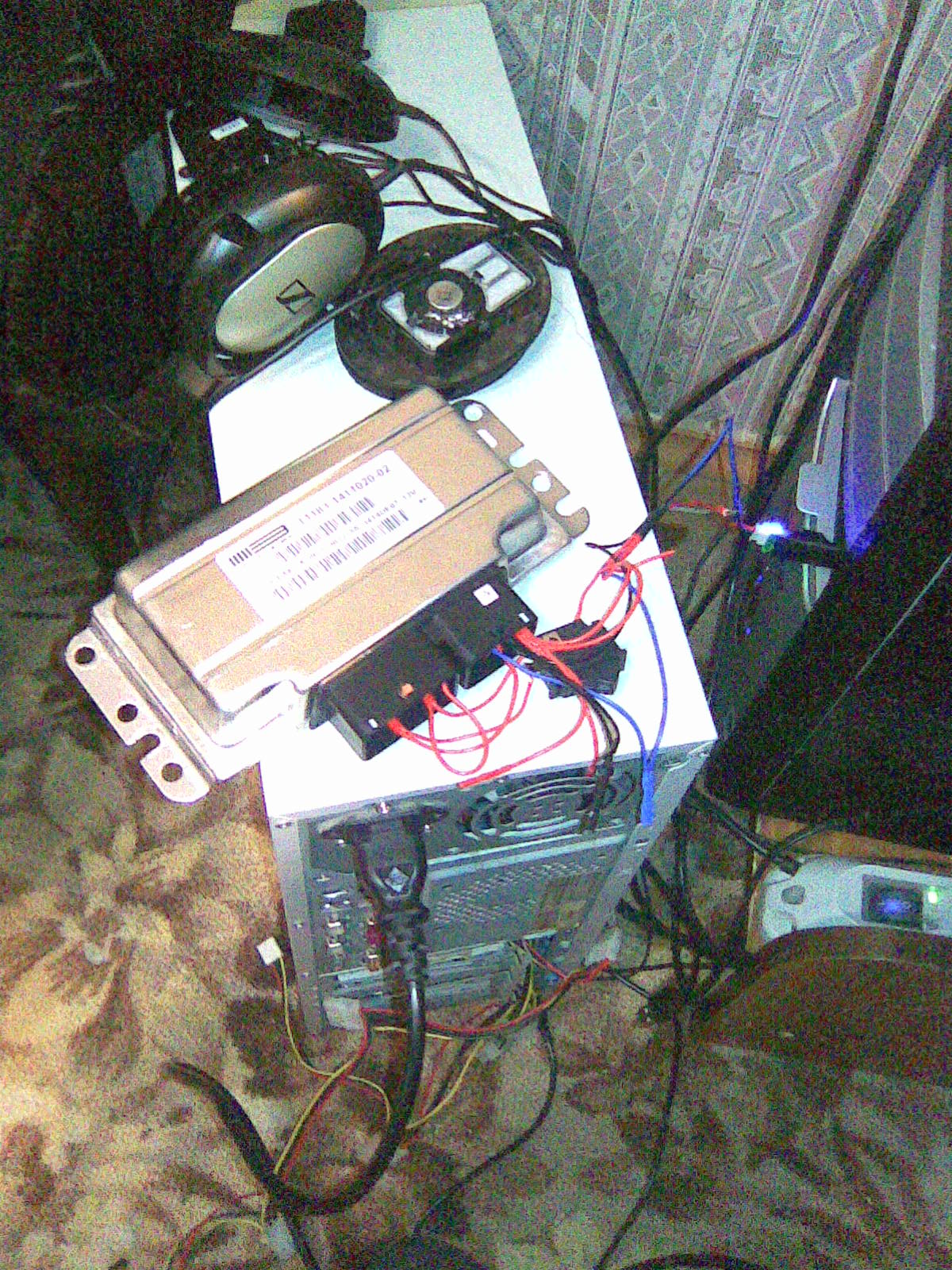

Я прошиваю ромокабелем с питанием от USB:

Далее когда все подсоединили. ЭТАП 2.

1. Включаем первый выключатель (разрешение программирования).

2. Запускаем программу WinFlashECU

Выбираем вкладку М74…далее выбираем номер порта на котором висит К-лайн адаптер.

Далее включаем второй переключатель (который на «отключаемом напряжении»).

В нижнем правом углу заместо надписи Нет связи должно появится Связь с ЭБУ и загорятся кнопки:

Далее делаем бекап прошивки и иммо. Нажимаем Чтение ЭБУ (2), и чтение ЕЕПРОМ (4) на всякий случай. Далее выбираем Программирование ЭБУ (1), выбираем новую прошивку и льем. Заливается мин 5-8. Операция Успешно Завершена. Закрываем прогу. Отключаем питание.

Не забываем! После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

ЭТАП 3. Следующий этап пропустить тем кто оставляет ИММО. Переходим к ЭТАПУ 4.

Далее если надо удалить иммо

Есть несколько путей. 1. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF 2. Залить Чистый ЕЕПРОМ 3. Залить прошу NO_IMMO Жмем Запись ЕЕПРОМ (3)…выбираем наш файл(чистый, или редактированный)…

Ждем окончания операции Операция Успешно Завершена. Закрываем прогу. Отключаем питание.

Несем в авто. Подсоединяем ЭБУ к колодке, идем прикручиваем клемму на АКБ, Заводим и радуемся отсутствия ИММО и новой прошивке. После отключения иммо знак(ключ) на табле приборов будет гореть несколько секунд при заводке автомобиля и затем тухнуть.

ЭТАП 4. После завершения программирования электронного блока управления, надо произвести адаптацию электронного дросселя и инициализация электронной заслонки.

ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3. Если всё таки требуется иммобилайзер: переобучите иммобилайзер

Если всё таки требуется иммобилайзер: переобучите иммобилайзер.

Лада Гранта: схема подключения приборов заднего жгута проводки

Задняя часть проводки автомобиля отвечает за оборудование кормы и боков автомобиля. все дополнительное оборудование подключается исключительно через эту часть магистралей:

• 1/2 – контактная группа на приборную панель;
• 3/4 – указатели поворотов;
• 5 – индикатор включения ручника;
• 6 – контакт подогрева заднего стекла;
• 7 – салонная лампа;
• 8 – индикатор положения водительского ремня безопасности;
• 9 – плафон подсветки грузового отсека;
• 10 – привод бензонасоса;
• 11/15 – кормовая часть габаритов для левой и правой стороны;
• 12 – привод блокировки крышки багажника;
• 13 – кнопка включения салонного фонаря;
• 14 – цепь дополнительного стопа;
• 16-19 – клеммные колодки дверей для задней левой, задней правой, передней левой и передней правой дверей;
• 20 – привод управления подушками безопасности;
• 21 – контактная группа осветителей номерного знака;
• 22 – на приборную доску;
• 23/24 – задние датчики указателей скорости;
• 25/26 – преднатяжители ремней безопасности;
• 27 – группа контактов приборной панели.

Схема подключения кабеля М74к combiloader

Кабель М74к combiloader предназначен для соединения устройства combiloader с компьютером или другим устройством. Подключение кабеля М74к combiloader включает в себя несколько этапов, которые позволяют обеспечить стабильное соединение и передачу данных.

Схема подключения кабеля М74к combiloader выглядит следующим образом:

Порт RS232 кабеля М74к combiloader позволяет подключить кабель к COM-порту компьютера или другого устройства. COM-порт обеспечивает передачу данных в последовательном режиме, что позволяет осуществлять обмен данными между устройством combiloader и компьютером.

Порт USB кабеля М74к combiloader используется для подключения кабеля к USB-порту компьютера или другого устройства. USB-порт является более универсальным и позволяет передавать данные не только в последовательном, но и в параллельном режиме. Кроме того, USB-порт обладает более высокой скоростью передачи данных по сравнению с COM-портом.

Порт Ethernet кабеля М74к combiloader предназначен для подключения кабеля к сетевому порту компьютера или другого устройства. Сетевой порт позволяет осуществлять передачу данных по сети и обеспечивает возможность удаленного подключения устройства combiloader и его управление.

В зависимости от потребностей и возможностей компьютера или другого устройства, кабель М74к combiloader может быть подключен через порт RS232, USB или Ethernet. Это позволяет выбрать наиболее удобный и эффективный способ подключения в зависимости от конкретной ситуации.

Обучение кнопок на руле Lada Vesta, XRAY

После завершения сброса ЭБУ и инициализации (после пункта №5 выше):

1. Включить зажигание, двигатель не запускать.
2. Нажать и отпустить по очереди каждую кнопку на руле (круиз-контроль, ограничитель скорости и т.д)

А вам приходилось выполнять сброс ЭБУ и инициализацию своими руками или обучать кнопки на руле? С какими проблемами вы сталкивались?

Дерганье при переключении передач или при трогании автомобиля. В некоторых случаях решить эти проблемы поможет адаптация нуля дроссельной заслонки и процедура адаптации функции диагностики пропусков воспламенения. Процесс адаптации не требует специального оборудования и может быть выполнен своими руками.

Как программировать М74(К)(CAN) автомобилей ВАЗ

Как программировать ЭБУ М74, М74К, М74CAN автомобилей ВАЗ.

Речь пойдет о том как программировать М74(К)(CAN) автомобилей ВАЗ. Данный тип ЭБУ устанавливается на автомобили ОАО АвтоВАЗ с 2011 модельного года. Как правило ЭБУ устанавливается в салоне автомобиля автомобиля, внизу центральной консоли для автомобилей ПП и под «бардачком» для автомобилей «классической» компоновки.

Принципиально ЭБУ построен на базе процессора Infineon SAK-XC2755X для автомобилей ПП привода и ST10xxxxx для «Классики».

Полный размер ПО данного ЭБУ составляет 832(851 968)кБ для ПП автомобилей и 576 (589824)кБ для автомобилей «классической» компоновки.

Программирование ЭБУ осуществляется после снятия последнего с автомобиля в режиме «На столе».

На текущий момент с данным ЭБУ умеют работать:

• CombiLoader с доп. модулем.

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader процессора.

J1 — отключаемое напряжение (К15)

B2 — разрешение программирования (12В)

A4 -разрешение программирования (12В)

H1;H2 — не отключаемое напряжение (К30)

F2 — отключаемое напряжение (К15)

Программирование ЭБУ осуществляется после снятия последнего с автомобиля в режиме «На столе».

На текщий момент с данным ЭБУ умеют работать:

• CombiLoader через доп. модуль М73\Я72+

• CombiLoader через BSL-режим ST10F27x

B2 — отключаемое напряжение (К15)

J2 — не отключаемое напряжение (К30)

М3 — 12В после главного реле

Программирование ЭБУ осуществляется после снятия последнего с автомобиля в режиме «На столе».

На текщий момент с данным ЭБУ умеют работать:

• CombiLoader с доп. модулем.

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader процессора.

J1 — отключаемое напряжение (К15)

B2 — разрешение программирования (12В)

A4 -разрешение программирования (12В)

K1 -Перемычка 510 Ом на Е3

H1;H2 — не отключаемое напряжение (К30)

F2 — отключаемое напряжение (К15)

1. Перед записью всегда производите чтение FLASH для обеспечения возможности восстановления ЭБУ. Также, учитывайте возможности процессора ЭБУ по защите FLASH: стороннее ПО может установить биты защиты процессора, что приведет к невозможности работы с ЭБУ в дальнейшем.

2. При ремонте автомобилей укомплектованных электронным приводом дроссельной заслонки и контроллером М74, связанным с заменой контроллера ЭСУД или его «сбросом» с инициализацией посредством диагностического оборудования, а так же при пробной установке контроллера, необходимо выполнить:

— адаптацию нуля положения дроссельной заслонки. Для этого первое включение замка зажигания после замены контроллера должно сопровождаться выдержкой ключа в положении «зажигание включено» не менее 30 секунд до начала запуска ДВС. При этом температура окружающего воздуха и двигателя должна быть не менее +7?С. В противном случае двигатель будет работать в аварийном режиме;

Программа WinFlash ECU для репрога блоков М74 совершенно бесплатно.

Как использовать комбилоадер М74: практические рекомендации

Комбилоадер М74 – это универсальное устройство, которое используется для программирования и тестирования различных микросхем и микроконтроллеров. Для правильного использования комбилоадера М74 необходимо ознакомиться с его распиновкой и основными принципами подключения.

1. Подготовка кабеля

Перед использованием комбилоадера М74 необходимо правильно распиновать специальный кабель, который будет использоваться для соединения комбилоадера с целевым устройством. Обычно кабель состоит из трех разъемов – двух разъемов для подключения к комбилоадеру и одного разъема для подключения к целевому устройству.

Кабели для комбилоадера М74 бывают разных типов в зависимости от целевого устройства. Для правильного подключения нужно исследовать схему подключения вашего конкретного устройства и распиновку используемого кабеля.

2. Подключение комбилоадера

После правильной распиновки кабеля можно приступить к подключению комбилоадера М74. Сначала нужно подключить один конец кабеля к комбилоадеру, а другой конец – к целевому устройству.

Обратите внимание, что перед подключением комбилоадера к целевому устройству, необходимо убедиться, что целевое устройство выключено и не подключено к источнику питания

3. Загрузка программы

После успешного подключения комбилоадера М74 к целевому устройству можно приступить к загрузке программы. Для этого необходимо использовать специальное программное обеспечение, которое обычно поставляется вместе с комбилоадером.

Откройте программу, выберите тип микросхемы или микроконтроллера, с которым вы работаете, и загрузите в нее программу, которую вы хотите записать на микросхему. Затем следуйте инструкциям программы для выполнения процесса загрузки.

4. Тестирование

После того, как программа успешно загружена на целевое устройство, можно приступить к его тестированию. Подключите источник питания к целевому устройству и включите его.

Используйте программное обеспечение или другие специальные инструменты для тестирования функциональности и корректности работы целевого устройства. В случае необходимости, вы можете внести изменения в программу и повторить процесс загрузки и тестирования.

Следуя этим практическим рекомендациям, вы сможете правильно использовать комбилоадер М74 для программирования и тестирования различных микросхем и микроконтроллеров. Помните о необходимости ознакомиться с распиновкой кабеля и инструкциями для вашего конкретного устройства перед началом работы.

Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. Производитель «осчастливил» «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

• форсунок;
• катушки системы зажигания;
• дроссельного механизма;
• датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

• 1/2 – соединительные колодки на передний жгут электрооборудования;
• 3/4 – аналогично для кормового жгута;
• 5 – блок управления световыми приборами;
• 6 – модуль выключателя зажигания;
• 7 – бортовой компьютер;
• 8 – рычаг переключения положения дворников;
• 9 – приборка;
• 10 – управление режимами аварийки;
• 11 – замок крышки грузового отсека;
• 12 – диагностический разъем;
• 13 – колодка на привод воздухозаборников;
• 14 – кнопка выключения подогрева заднего ветрового стекла;
• 15 – контакт аварийки;
• 16 – переключатель стоп сигналов;
• 17/18 – контактная группа – вывод на радиооборудование (магнитола);
• 19 – вращающийся модуль оборудования;
• 20/41 – привод водительской/пассажирской подушки безопасности;
• 21 – питание клаксона;
• 22 – группа монтажного блока;
• 24 – группа прикуривателя;
• 25 – подсветка контроля печки;
• 26 – салонный плафон;
• 27 – контактная группа замка зажигания;
• 28 – контроллер;
• 29 – входящий разъем на заднюю часть бортовой сети;
• 30 – электронная часть педали газа;
• 31 – добавочный резистор;
• 32 – мотор печки;
• 33 – блок переключателей печки;
• 34 – модуль блокировки дверей;
• 35/36 – реле головного вентилятора системы охлаждения;
• 37 – проводка реле компрессора;
• 38 – дополнительное реле или катушка индикации заднего хода;
• 39 – клавиша включения кондиционера;
• 40 – привод автоматической коробки передач;
• 42 – термометр испарителя;
• 43 – вывод на задний жгут проводов.

Как поступать если не работает ЭБУ?

При появлении в обозначенном радиаторе источника утечки охлаждающей жидкости она постепенно попадает на корпус электронного модуля. Это в конечном итоге приводит к замыканию внутри блока, и он выходит из строя. Интенсивность утечки влияет на продолжительность функционировании электронного устройства до момента свершения поломки.

Владелец Лада Калина начинает видеть активизировавшийся индикатор, свидетельствующий о появлении ошибки в моторе. Так может происходить в течение нескольких недель и в один момент авто остановится, потому что мозги престали функционировать. Если интенсивность утечки велика, то из-под панели при такой аварийной ситуации может исходить дым. Здесь от владельца потребуется оперативность реагирования, невзирая на масштаб утечки, вызвавшей поломку устройства.

Когда оказалось, что мозги залиты жидкостью, то потребуется сразу осмотреть его. Блок находится в нижнем отсеке центральной консоли. При неспособности владельца сразу обнаружить устройство приводим подсказку, в которой локализуем зону поиска: между радиатором отопления салона и полом Лада Калина.

Наиболее быстро подобраться к «пострадавшему» модулю можно со стороны пассажирского сидения. Здесь на боковой поверхности консоли снимаем пластмассовую заглушку. Она зафиксирована посредством одного винта. Выполнив действие по откручиванию, отводим эту накладку в сторону (по ходу авто). Далее переходим к непосредственному демонтажу самого ЭБУ.

Порядок манипуляций здесь такой.

1. Снимаем клеммы с АКБ.
2. Откручиваем пару саморезов, один из которых находится со стороны мотора.
3. Аккуратно тянем модуль в направлении пассажирской стороны.
4. Для удобства действий на непродолжительное время вынимаем из салона ковролин.
5. Снимаем подводящий кабельный жгут. Здесь применяем несильное тянущее действие, где беремся за фиксаторы разъема.

Как выполняется прошивка

После удачной прошивки изменения в работе двигателя чувствуются сразу: мотор лучше подхватывает с низких оборотов, двигатель работает плавно и тихо, повышается чувствительность педали газа. Переход скоростей выполняется быстрее (разгон осуществляется с переключением передач через одну), в условиях городского движения меньше приходится переключать передачи, плавная работа 5 скорости на низких оборотах.

Благодаря прошивке обеспечивается:

• улучшенный запуск двигателя в зимний период;
• исключение провалов;
• снижение расхода топлива;
• повышение комфортабельности управления транспортным средством;
• мягкость работы силового агрегата;
• увеличение показателей мощности;
• улучшение разгона;
• увеличение максимальной скорости;
• удаление стандарта «Евро» 3 и 4.

Улучшением работы двигателя должны заниматься на заводе, но, к сожалению, владельцам отечественных авто зачастую приходится заботиться о комфорте управления самостоятельно.

Процесс прошивки (обновление программного обеспечения) выглядит следующим образом:

1. Сначала проводится полная диагностика двигателя, при неисправном моторе прошивка принесет больше вреда, чем пользы.
2. Сохраняется оригинальная прошивка и на ее основе подбирается модифицированная.
3. При помощи адаптера через диагностический разъем OBD II (соблюдая распиновку) в ЭБУ записывается посредством специальной компьютерной программы новое программное обеспечение.
4. Контроллер перезагружается и проверяется работоспособность всех систем.

На первый взгляд выглядит довольно просто, но прошивать блок управления на Лада Калина без наличия специальных знаний и навыков крайне не рекомендуется. К тому же требуется оборудование и умение подобрать прошивку так, чтобы не навредить. Обратившись в специализированные организации, можно не только получить диагностику и прошивку, но и гарантию работоспособности.

ЭБУ от завода-изготовителя

Завод-изготовитель, выпускающий автомобили, является первоисточником ЭБУ, которые ставятся на их модели. Это означает, что эти блоки полностью соответствуют аппаратной и программной части автомобиля и обеспечивают оптимальную работу двигателя.

ЭБУ от завода-изготовителя, как правило, отличаются высокой степенью надежности и долговечности, так как производится их работа на строго установленных параметрах. Кроме того, такие блоки могут поддерживаться заводом-изготовителем, что обеспечивает быстрое и качественное решение любых проблем, связанных с работой двигателя.

Недостатком ЭБУ от завода-изготовителя является высокая стоимость. Также некоторые модели могут быть оборудованы устаревшими разработками, что может снижать их эффективность и повышать расход топлива.

Однако, при выборе ЭБУ для автомобиля, установленного на заводе-изготовителе, стоит иметь в виду, что производительность и надежность двигателя напрямую зависят от качества установленного блока управления. Поэтому выбор этого компонента должен быть сделан основываясь на необходимых характеристиках и требованиях к работе двигателя.

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

От: admin

Эта тема закрыта для публикации ответов.

Сколько стоит новый ЭБУ? Какой блок стоит на Калине? Взаимозаменяемость.

Первое, что хочется всегда узнать после выхода из строя какой-либо детали автомобиля, — это сколько стоит такая же новая на замену. А после того, как сломался электронный блок, узнать это хочется еще больше, так как каждый автолюбитель понимает, что делать эта далеко не дешевая. Итак, в зависимости от магазина и модели цена ЭБУ лада Калина колеблется от 5000 рублей до 8500 рублей. На вторичном рынке эта цена начинается от 1000 рублей и до 3500 рублей. Чем же обусловлен такой разброс цен, спросите вы. Разъясняю. На разных автомобилях стоят мозги разных производителей (М73, Январь, Бош). Так вот ЭБУ фирмы Бош почему-то стоит в среднем на 3000 рублей дороже своих аналогов. Чем это объясняется, не понятно. Но заядлые чип-тюнеры говорят, что он ни чем не лучше своих аналогов. Разница только в том, что на мозгах от Боша автомобиль потребляет на 0,5 литров бензина меньше, но при этом и едет немного тупее. Лично мое мнение, что переплачивать 3000 рублей за эффект, которого может не быть, не разумно. Следовательно, если у вас стоит блок фирмы Бош и цена на него около 8 тысяч, то нужно искать аналог. Как это сделать, я расскажу чуть ниже.

Приведу таблицу взаимозаменяемости ЭБУ Калины. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности. Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на: Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3; Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2. Тут есть одна особенность. Если в вашем автомобиле есть кондиционер, то версия прошивки должна быть B104CR02 и никакая другая, иначе двигатель не будет компенсировать нагрузку от кондиционера. Но так как в данной статье мы говорим об автомобиле без него, то на последние 2 цифры прошивки можно не обращать внимания. Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+. Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3. Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V: 7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58); 7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3: М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер); М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер). Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ.

Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.
