Как проверить электромоторчик от игрушки мультиметром

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала .Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой . В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера.Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема . Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе . Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин . Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток.Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание . Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле.Не следует измерять величину электропитания датчика при включенном двигателе .Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик .Для возникновения импульсов на выходе датчика покрутите ось . Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

https://youtube.com/watch?v=C8zyQ6Vbixc

Нарушение установленных стандартов применения и некоторое воздействие могут стать причиной появления серьезных проблем, для определения которых можно использовать мультиметр. Чтобы не тратить деньги на услуги мастерской, надо узнать, как можно сомостоятельно прозвонить электродвигатель мультиметром

. У этой работы есть довольно большое количество особенностей.

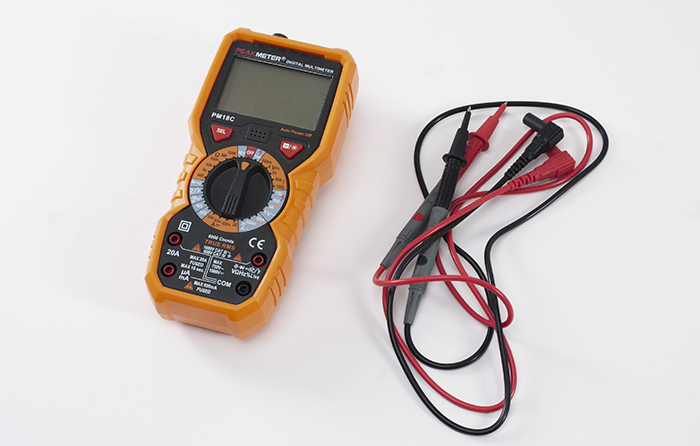

Мультиметр для измерения сопротивления

Для определения различных электрических характеристик очень удобно использовать универсальный цифровой тестер. Он измеряет не только сопротивление, но и напряжение, силу тока, емкость конденсаторов и т.д. Набор функций и точность полученных данных зависит от того, где предполагается использовать мультиметр — в быту или профессиональной работе. Некоторые модели могут подключаться к персональному компьютеру и обмениваться с ним информацией.

На корпусе прибора расположена шкала с переключателем режимов, разъемы для подсоединения щупов и дисплей для считывания результатов. В комплект входят 2 щупа — красный и черный.

Дополнительно может включаться термопара. Питание осуществляется от пальчиковых батарей или типа «крона». Проверка с помощью мультиметра помогает установить и устранить неполадки в участке цепи — обрывы, падения напряжения, пробой изоляции.

Готовим мультиметр

В первую очередь осматриваем провода и щупы на предмет видимых повреждений. Априори негодные провода меняем или ремонтируем — хотя бы на скрутку, изолируем синей изолентой. Подойдёт и другой цвет, лишь бы изолента изолировала.

Далее осматриваем щупы. Если случайный скол оголил токонесущие части, обматываем той же изолентой.

Делается это не только из соображений безопасности, но и во избежание погрешностей при измерениях.

Третьим этапом проверяем питание. Индикатор горит — уже хорошо.

Включаем один провод в гнездо COM, другой штекер вставляем в кабельный ввод с символикой единиц измерения. V — Вольты, A — амперы. А мы сегодня меряем омы, которые обозначены заглавной буквой Омега.

Переключатель прибора загоняем в зелёную зону обозначенную той же греческой буквой, ориентируясь на предел измерений. Смотрим номинал резистора и ставим ближайший сверху предел. Допустим, резистор на 10 Ом — ставим 20.

Пока щупы ничего не касаются, на мультиметре значение 1. Если щупы замкнуть, должно быть значение 0.

Обязательно смотрим щетки

Нередко виноваты в торможении барабана электрощетки. Их две, крепятся они по бокам мотора и сглаживают исходящую от устройства силу трения. Это прямоугольные металлические «футляры», внутри которых находятся угольные наконечники. В процессе эксплуатации «угольки» стираются и нуждаются в замене.

Задача мастера – проверить длину угольных наконечников. Для этого щетки снимаются и осматриваются по следующей схеме:

Минимальная длина насадок – 1,5-2 см. Если щетки износились сильнее, значит, необходима замена. Меняются детали только парой, даже если вторая практически не пострадала. Подбираются аналоги по серийному номеру двигателя или стиралки. Чтобы не ошибиться с выбором комплектующих, рекомендуется прийти в магазин с демонтированными образцами.

Последовательность диагностики

Первым делом рекомендуется сразу обращать внимание на состояние щеток, проводки. Нагар на токоведущих частях говорит о ненормальных режимах работы двигателя. Сами токосъемники должны быть ровными, без сколов и трещин

Царапины также приводят к искрению, что для обмоток двигателя губительно

Сами токосъемники должны быть ровными, без сколов и трещин. Царапины также приводят к искрению, что для обмоток двигателя губительно.

У стиральных машинок часто ротор перекашивается, из-за этого происходит скол или поломка ламелей. Управляющая плата постоянно отслеживает положение ротора через датчик Холла или тахогенератор, добавляя или уменьшая приложенное на рабочую обмотку напряжение. Отсюда появляется сильный шум при вращении, искрение, нарушение режимов работы при отжиме.

Такое явление можно заметить только при отжиме, а режим стирки проходит стабильно. Как проверить лямбда зонд тестером мультиметром. Диагностика работы машинки не всегда проходит через анализ состояния электрической части. Механика может быть причиной неправильной работы. Без нагрузки двигатель может крутиться вполне равномерно и стабильно набирать обороты.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Для того чтобы правильно прозвонить данный тип двигателя, необходимо осуществить проверку возможной утечки электрического тока на «массу».

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

https://youtube.com/watch?v=nuwYSWhKyNQ

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

После того как будет произведены все диагностические мероприятия, и электродвигатель будет отремонтирован, производится испытание устройства прежде чем устанавливать его в бытовой прибор или инструмент.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

Как определить мощность, частоту вращения, начало и конец обмоток двигателя без бирки.

Что делать, если вы купили или достали каким-то образом эл.двигатель, на котором отсутствует бирка или шильдик с обозначением его мощности, частоты вращения и т.п.?

Либо на старом движке эти данные стерлись и стали нечитабельны.

При этом паспорта или какой-то другой технической документации у вас под рукой нет. Можно ли в этом случае узнать параметры двигателя самостоятельно?

Конечно же да, причем несколькими способами. Давайте рассмотрим самые популярные из них.

Первоначально для точного определения мощности потребуется выяснить синхронную частоту вращения вала, а перед этим узнать, где у нас начало каждой обмотки, а где ее конец.

По ГОСТ 26772-85 обмотки трехфазных асинхронных двигателей должны маркироваться буквами:

По старому госту обозначение было несколько иным:

Еще раньше можно было встретить надписи Н1-К1 (начало-конец обмотки №1), Н2-К2, Н3-К3.

На некоторых движках для облегчения распознавания концов обмоток их выводят из разных отверстий на одну или другую сторону. Как например на фото снизу.

Но не всегда можно доверять таким выводам. Поэтому проверить все вручную никогда не помешает.

Если никаких обозначений и букв на барно нет, и вы не знаете, где у вас начало, а где конец обмотки, читайте инструкцию под спойлером.

В помощники берете мультиметр и устанавливаете его в режим замера сопротивления.

Одним щупом дотрагиваетесь до любого из шести выводов, а другим поочередно прикасаетесь к остальным пяти проводам, тем самым, ища соответствующую пару.

При ее нахождении на табло мультиметра должна высветиться цифра, показывающее некое сопротивление в Омах.

В остальных случаях с другими проводами сопротивление будет равняться бесконечности (обрыв).

Отмечаете данную обмотку бирками и переходите к оставшимся проводам. Таким нехитрым способом буквально за одну минуту можно «вызвонить» концы всех обмоток.

Однако это еще не все. Главная проблема заключается в том, что вы пока не знаете, какой из двух выводов является началом обмотки, а какой ее концом.

Для того, чтобы это выяснить, соединяете между собой по два вывода от разных обмоток. То есть, условное начало V1 первой обмотки, соединяем с условным концом второй обмотки — U2.

При этом у вас пока нет точной информации начало это или конец. Вы их сами так промаркировали для себя, чтобы сделать последующие замеры.

На другие концы этих двух обмоток (U1 и V2) подаете переменное напряжение 220В или меньше. Зависит это от того, на какое напряжение рассчитан ваш движок.

Смысл всего этого действия – замерить какое напряжение появится на концах третьей обмотки W1-W2. Это так называемый метод трансформации.

Если между W1-W2 будет какое-то значение (10-15В или больше), значит первые две обмотки у вас включены согласовано, то есть правильно. Все подписанные концы V1-V2, U1-U2 вы угадали верно.

Бирки на них менять не нужно.

Если же напряжение между W1-W2 будет очень маленьким или его вообще не будет, то получается, что первые две обмотки вы включили по встречной схеме (неправильно). Бирки на одной из обмоток придется поменять местами.

Разобравшись с двумя фазами переходим к третьей. Здесь процедура та же самая. Соединяете между собой условные начало и конец W1 и U2, а на U1 и W2 подаете 220V.

Замеры делаете между выводами V1 и V2. Если угадали, то двигатель может даже запуститься на двух фазах, ну или по крайней мере между V1 и V2 будет несколько вольт.

Если нет, то просто поменяйте местами бирки W1 и W2.

Второй метод определения начала и конца обмоток еще более простой.

Сперва находите три разные обмотки, как было указано выше. Соединяете их последовательно (условный конец первой с началом второй U2-V1, а конец второй с началом третье V2-W1).

На два оставшихся вывода U1-W2 подаете напряжение 220В. После этого поочередно подносите лампочку к концам каждой из обмоток (U1-U2, V1-V2, W1-W2).

Если она горит везде с одинаковой яркостью, то вы угадали со всеми выводами.

Если яркость будет отличаться, это говорит о том, что данная обмотка перевернута по отношению к двум другим.

На ней бирки нужно поменять местами. Вообще-то по ТБ с лампочкой в качестве контрольки уже давно запрещено работать, поэтому вместо нее лучше используйте мультиметр с функцией замера напряжения.

Для определения частоты по первому способу вам потребуется обычный китайский стрелочный мультиметр (аналоговый, не электронный!).

Определять частоту нужно при положении переключателя мультиметра в режиме измерения тока (100мА). Далее подключаете измерительные щупы в соответствующие разъемы:

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке. Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Подготовка

Перед тем, как проводить диагностику, следует:

• Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
• Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
• Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

• Наличие контакта в месте, где его не должно быть.
• Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

• Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
• Установите значения измерений на мультиметре на максимум.
• Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
• Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
• Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
• Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Как прозвонить электродвигатель мультиметром

Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?

Подготовка

Перед тем, как проводить диагностику, следует:

• Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
• Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
• Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

• Наличие контакта в месте, где его не должно быть.
• Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

• Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
• Установите значения измерений на мультиметре на максимум.
• Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
• Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
• Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
• Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно.

Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны.

Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Настройка перед использованием

Моделей цифровых мультиметров много, но все они схожи – выпускаются по одному «образу и подобию». В комплект входит пара щупов и, возможно, батарейка на 9 В. В самом приборе может использоваться термопара (температурный датчик), по которой измеряется температура.

С помощью многопозиционного переключателя выбирается нужный интервал замеров. Круговая разметка вокруг него соответствует разным параметрам (позиций может быть от 15 до 50). Сектор, отвечающий за измерение сопротивления, выделяется отдельным цветом. Это позиции, позволяющие измерить сопротивление до:

• 200 Ом;
• 2 кОм;
• 20 кОм;
• 200 кОм;
• 2 МОм;
• 20 МОм;
• 200 МОм.

Сколько ом, килоом или мегаом есть в каждом из резисторов, покажет замер либо маркер на таком резисторе.

Вставив батарейку, подключите провода с щупами ко входным клеммам. С прибором эти щупы соединяются посредством коннекторов – на других концах проводов.

Чёрный провод с таким же по цвету щупом подключается к общей шине – рядом с её разъёмом стоит значок заземления. Красный – в гнездо «вольты, амперы и омы», обозначающий все эти (и некоторые другие) измеряемые параметры. Выберите измеряемый предел, например, 2000 кОм.

Убедитесь в отсутствии брака щупов, обрыва проводов – замкните их между собой. На дисплее появится нулевое значение сопротивления. Если это не так, то для проверки можно подключить другие провода без щупов и штекеров и замкнуть их. Никаких неприятных последствий от смены проводов вы не получите – ток и напряжение, выдаваемые прибором в режиме омметра, очень малы, чтобы их можно было заметить, даже если руки мокрые.

Отсутствие замыкания щупов выдаст на дисплее единицу в верхнем разряде цифровой матрицы – признак условно-бесконечного сопротивления. Режим прозвонки линий – это омметр, оснащённый «пищалкой». Она сработает, когда сопротивление линии менее 50 Ом. Предел замеров – до 200 Ом.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

• жалом отвертки прикасаетесь к контакту
• нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
• если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

• никогда не дотрагивайтесь до нижней части отвертки при замерах
• отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
• если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Автор:

Гaличeв Илья Виктoрoвич
