Какие лучше поставить форсунки на ваз-2114

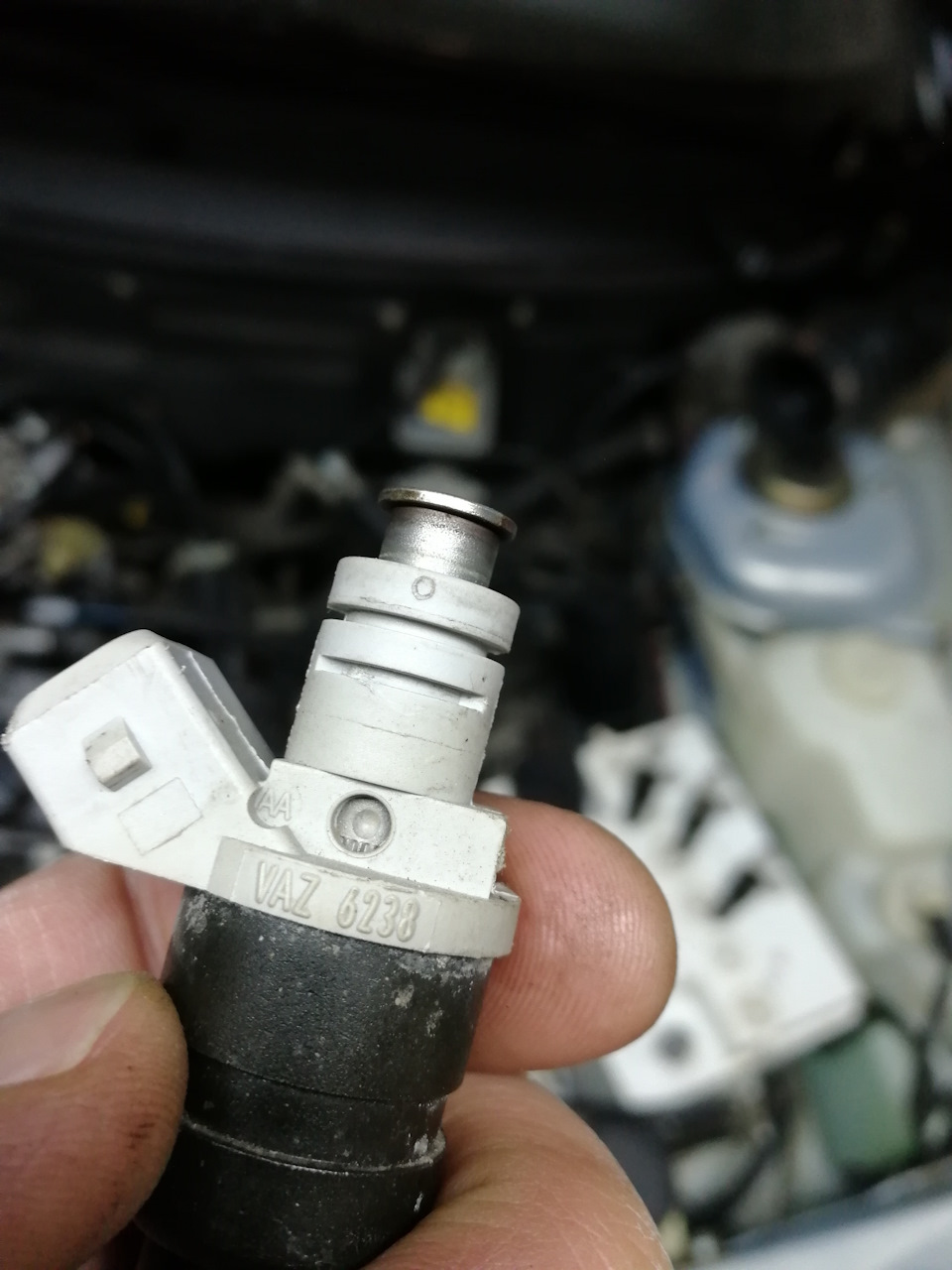

Замена форсунок Siemens 6238 на BOSH 502. Замена расходомера (ДМРВ BOSH 037)

Пару записей назад повествовал о приговоре 3х форсунок и рекомендации диагностика на замену расходомера. Никаких видимых косяков в работе мотора не было, за исключением «Не тянет мотор как должен» и трудного запуска с утра после ночного простоя.Ну менять так менять. Форсунки у меня стояли Siemens 6238

Комплект из 4х таких же форсунок выходил в сумму 5500. В магазине предложили замену на BOSH 502ые. Отказался, поехал в другой проверенный магазин, там 6238 в наличии не оказалось, предложили также 502ые как аналог. Решено. Взял. По 800 рублей шт. Комплект 3200. Там купил ДМРВ BOSH 037. При цене 3150, сделали скидку и отдали расходомер за 2950. Магазин LadaOne на Гостиева, ещё раз спасибо). Продавец созвонился со своим диагностиком, и тот уверил, что 6238 сименс можно смело менять на бош 502. Но это было чуть после. А чуть ранее занялся процессом самостоятельной замены форсунок. В магазин поехал уже со снятым образцом.Менял самостоятельно, раньше таких процедур не проводил. Опишу сам процесс замены.

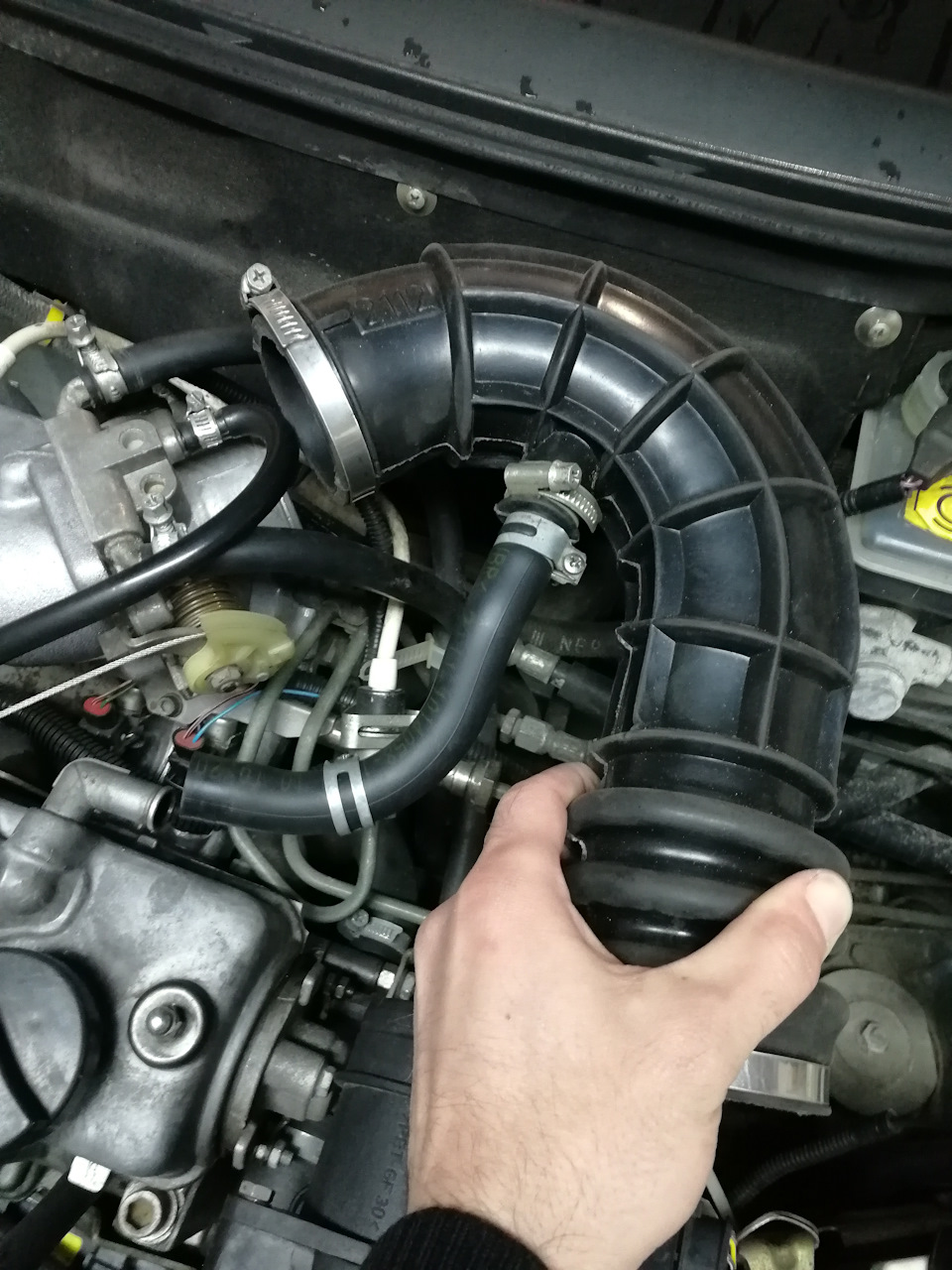

Первым делом отключаем минус аккумулятора и снимаем гофру расходомера и верхний патрубок «газов» с клапанной крышки

Далее откручиваем шестигранником на 5 два болта крепления топливной рампы к коллектору

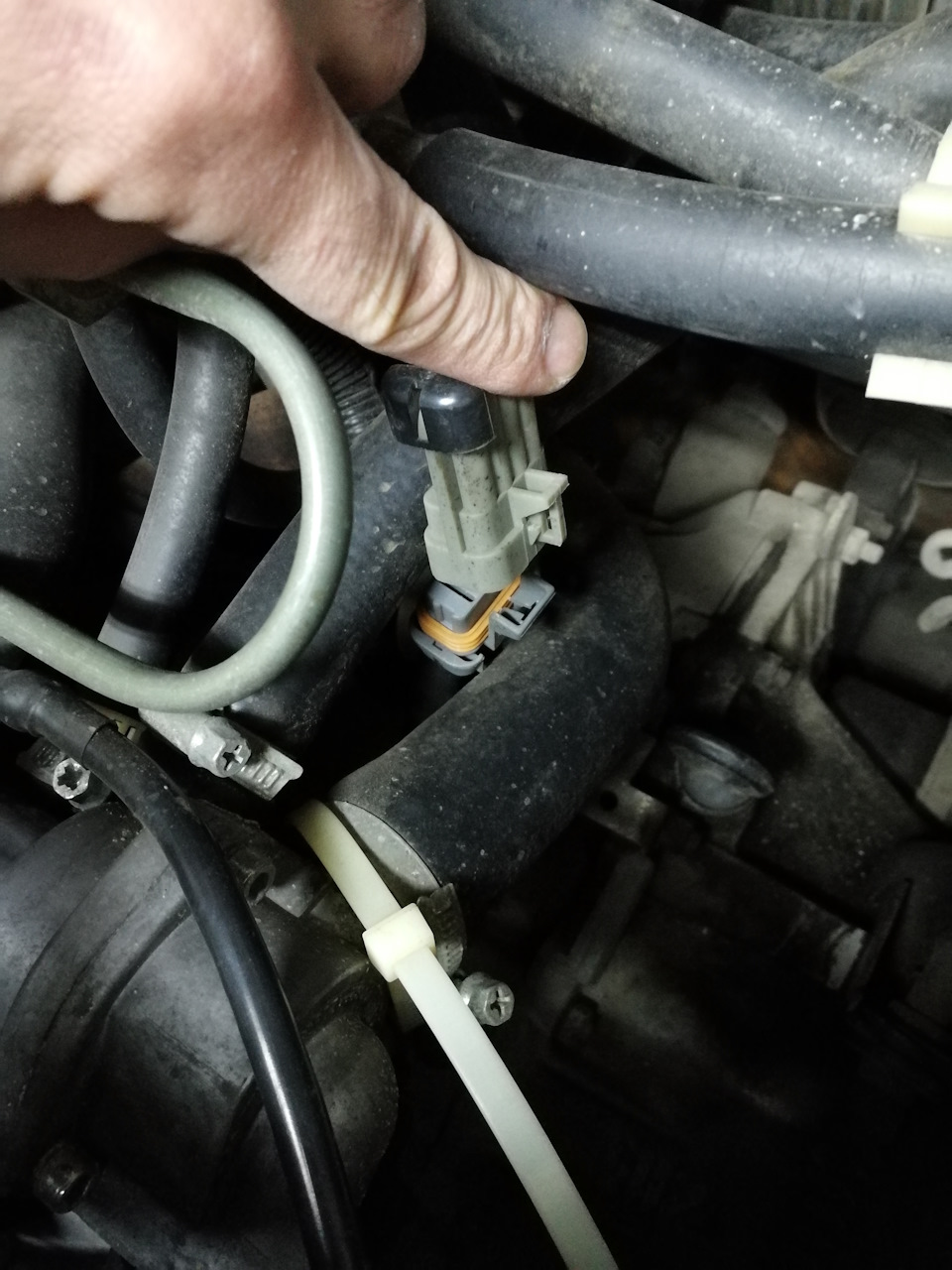

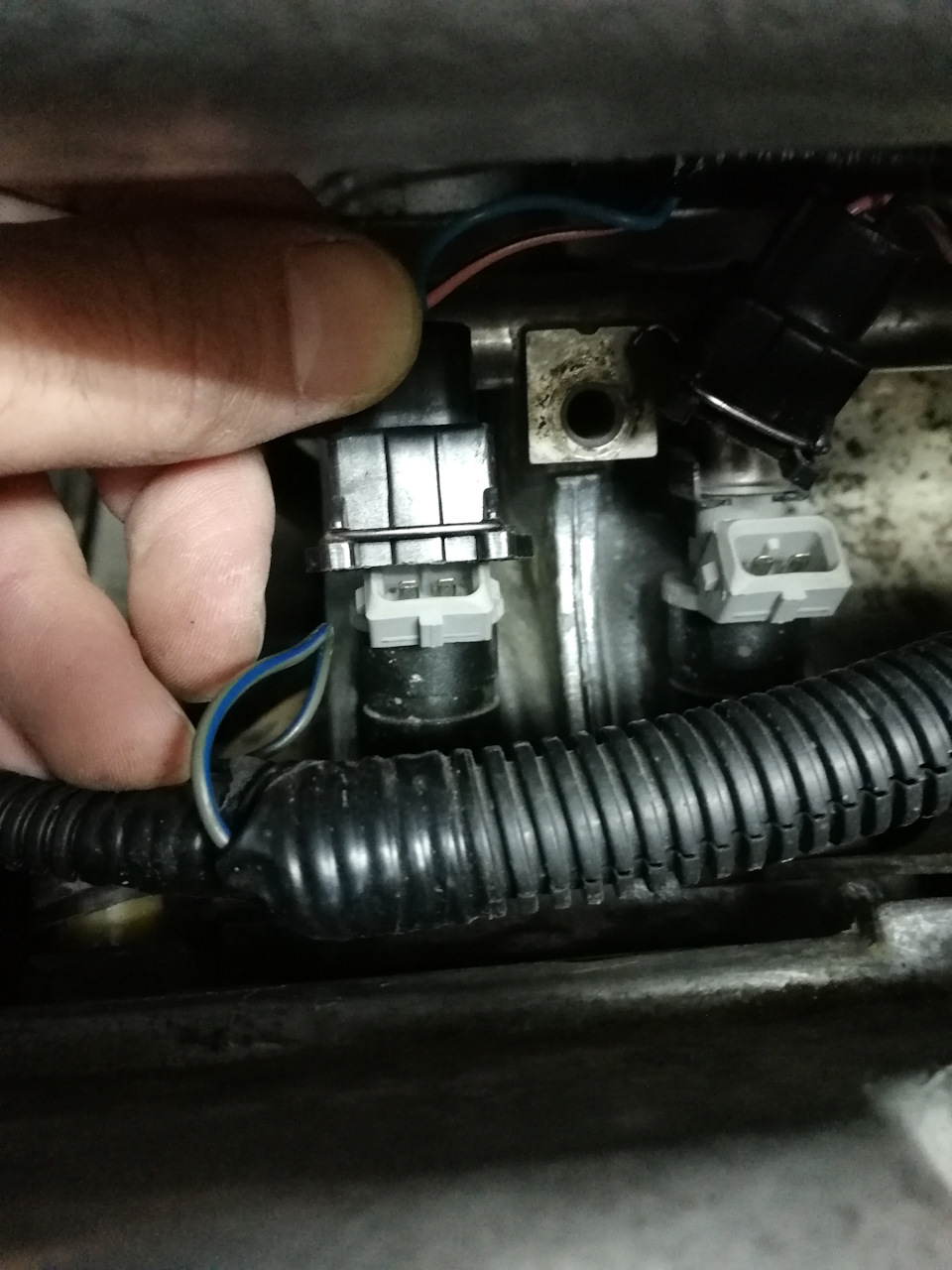

Затем отключаем фишки с форсунок

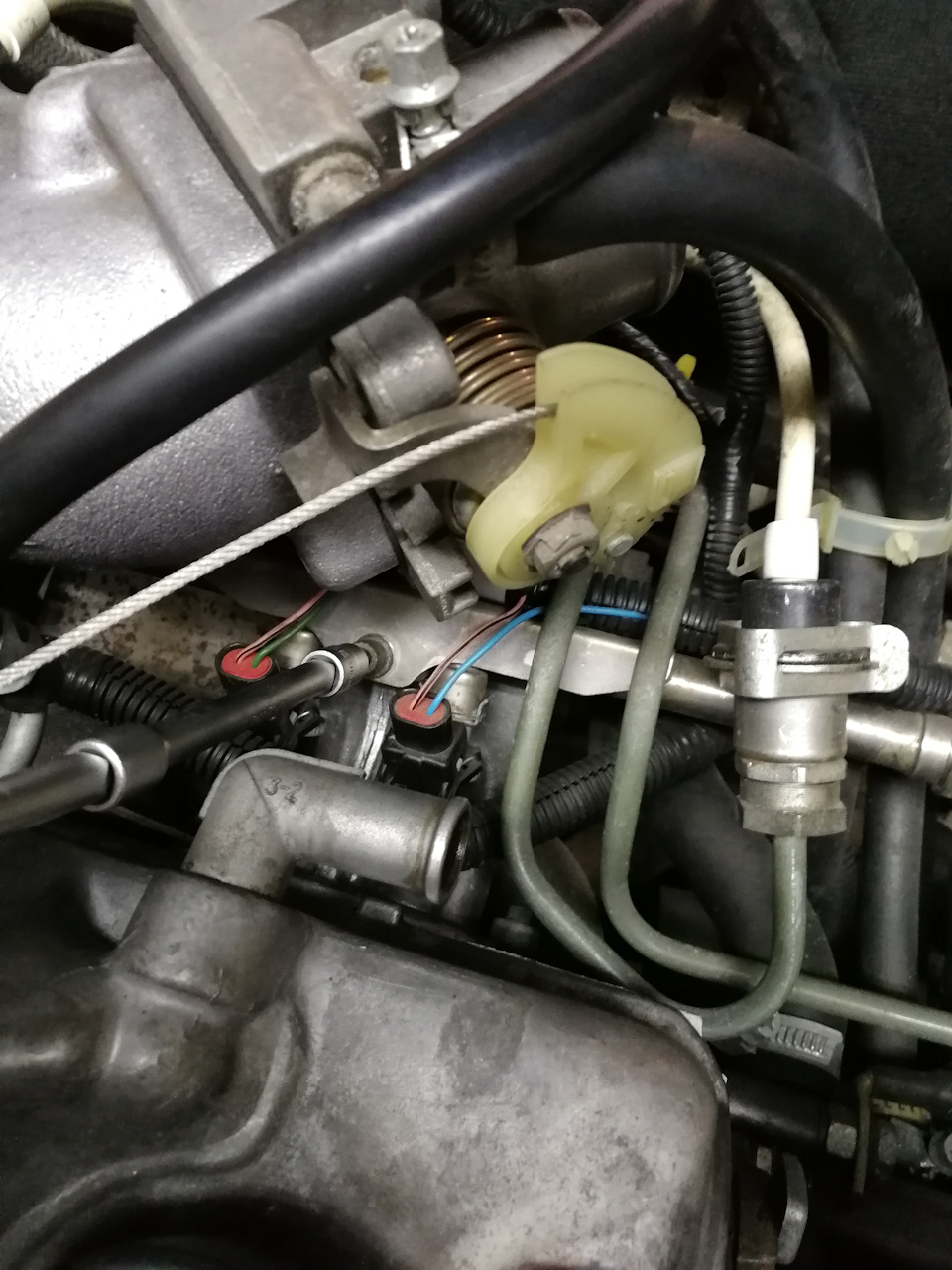

Теперь необходимо сбросить давление с топливной рампы. Для этого первым делом отключаем разъем питания электровороводки форсунок (в одном жгуте с отключенными в предыдущем шаге фишками).

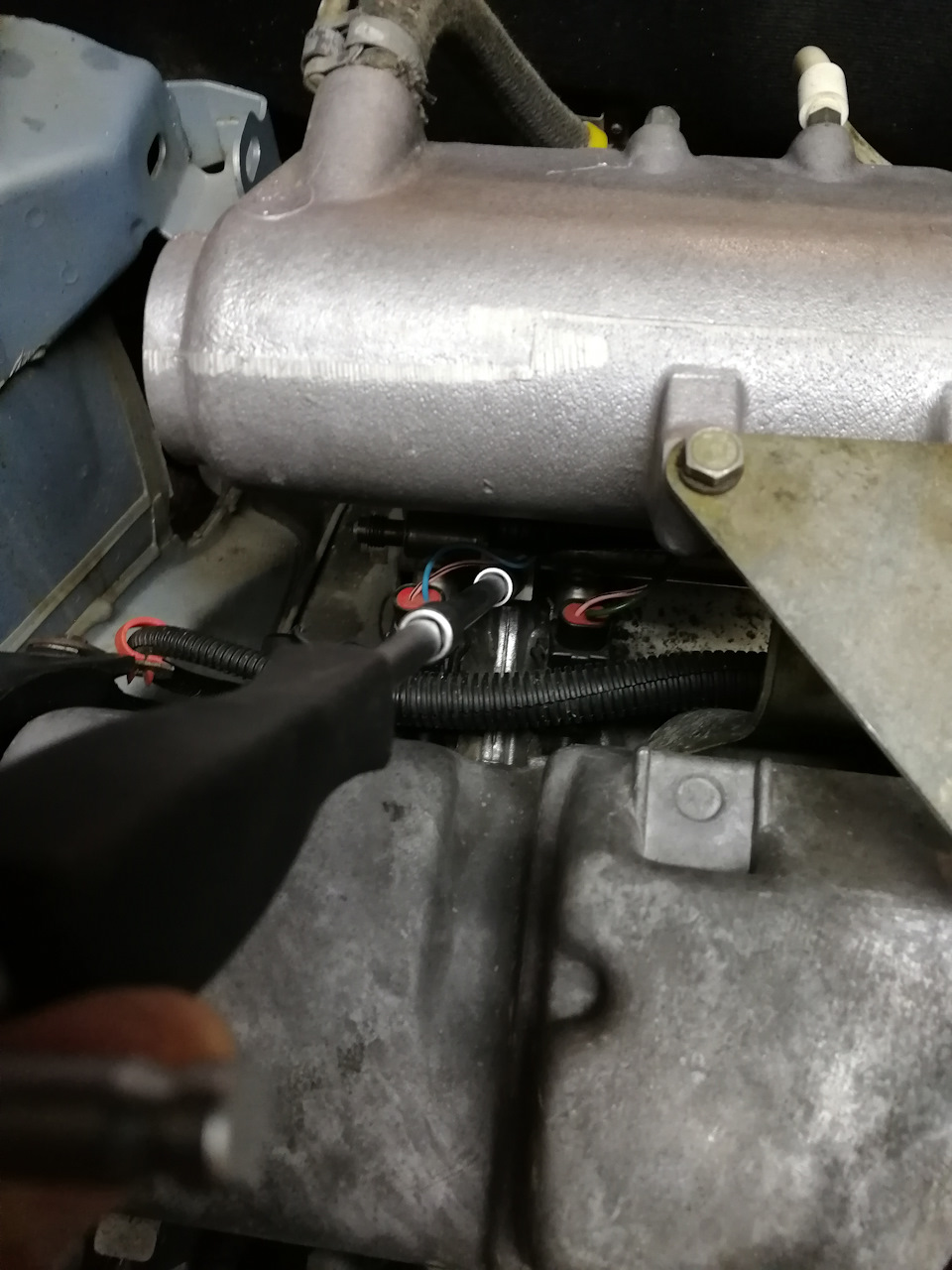

Теперь, когда бензин в рампу не поступает, сбрасываем остаточное давление с рампы. Для этого откручиваем защитную крышку «ниппеля» рампы со стороны пассажира.

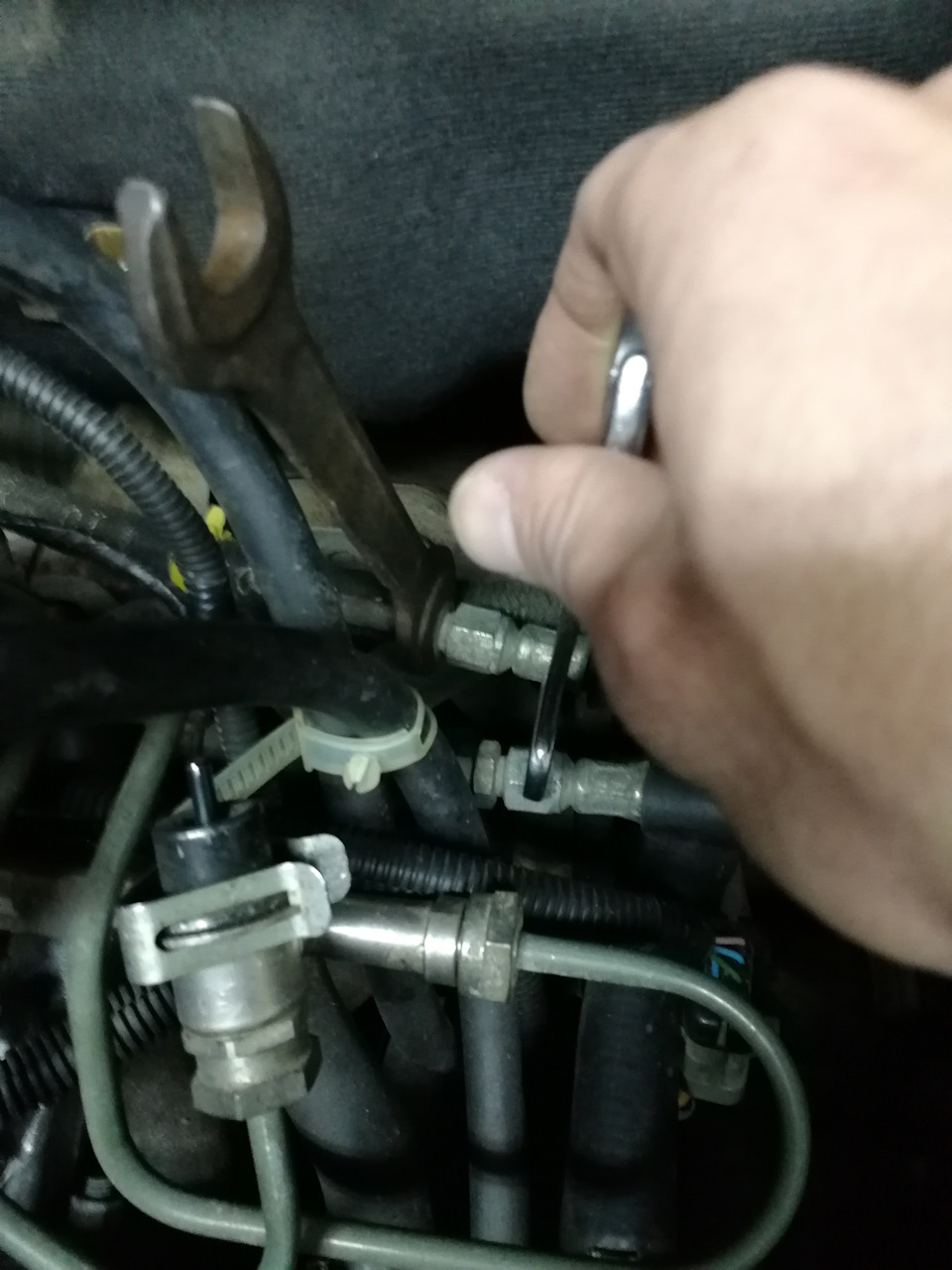

После сброса давления с рампы, необходимо открутить два шлага подачи топлива, ключом на 17

Если как говорится не на опыте, желательно пометить, какой шланг куда идёт, для правильной сборки впоследствии. Я все запечатлел на фото.Тянем рампу с форсунками наверх. Я помогал себе немного монтировкой, так как форсунки довольно плотно сидят в колодцах. А дальше с небольшим гемороем вытаскиваем рампу в водительскую сторону. Когда рампа в руках, снимаем их фиксаторы крепления к рампе.

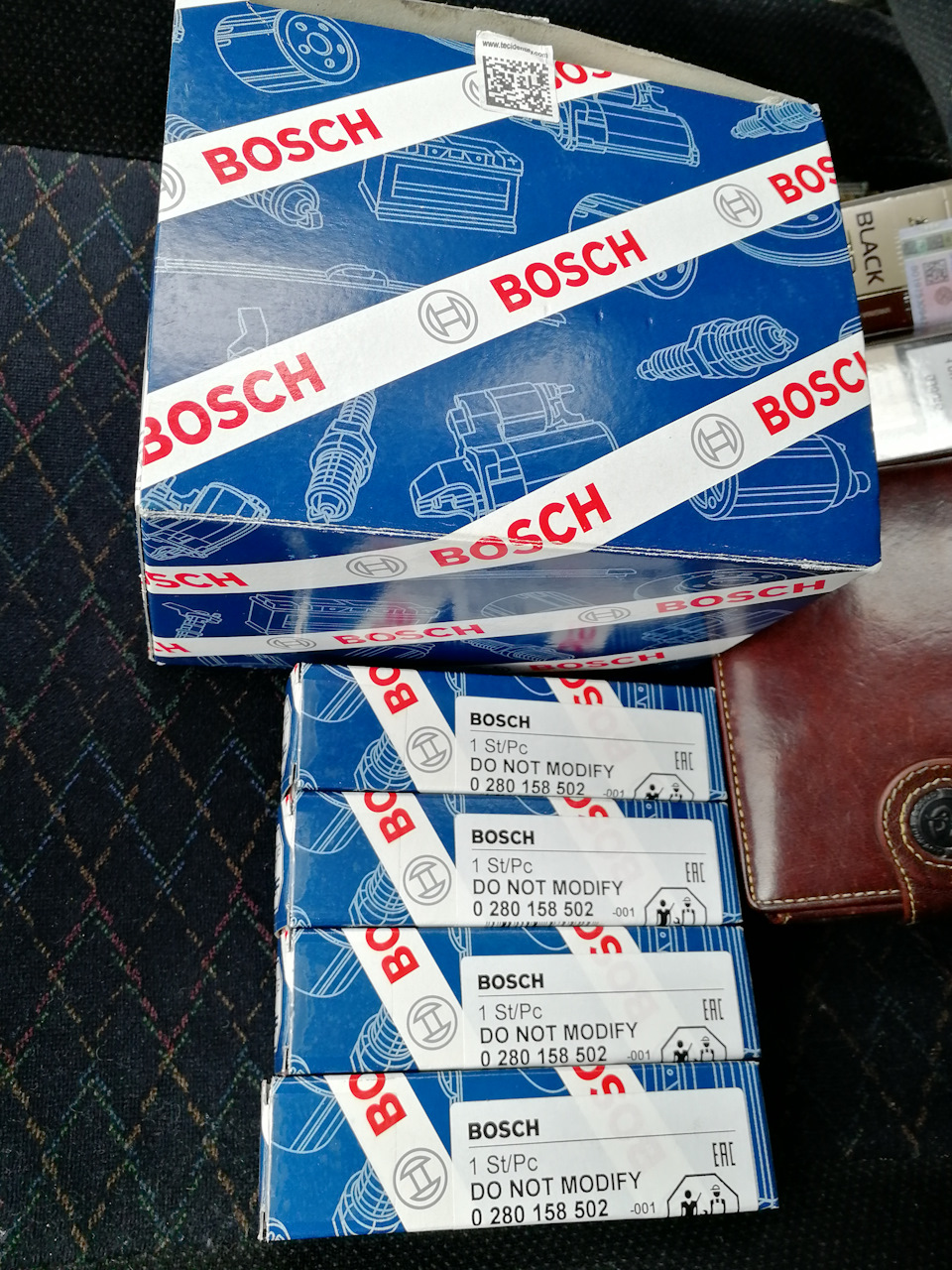

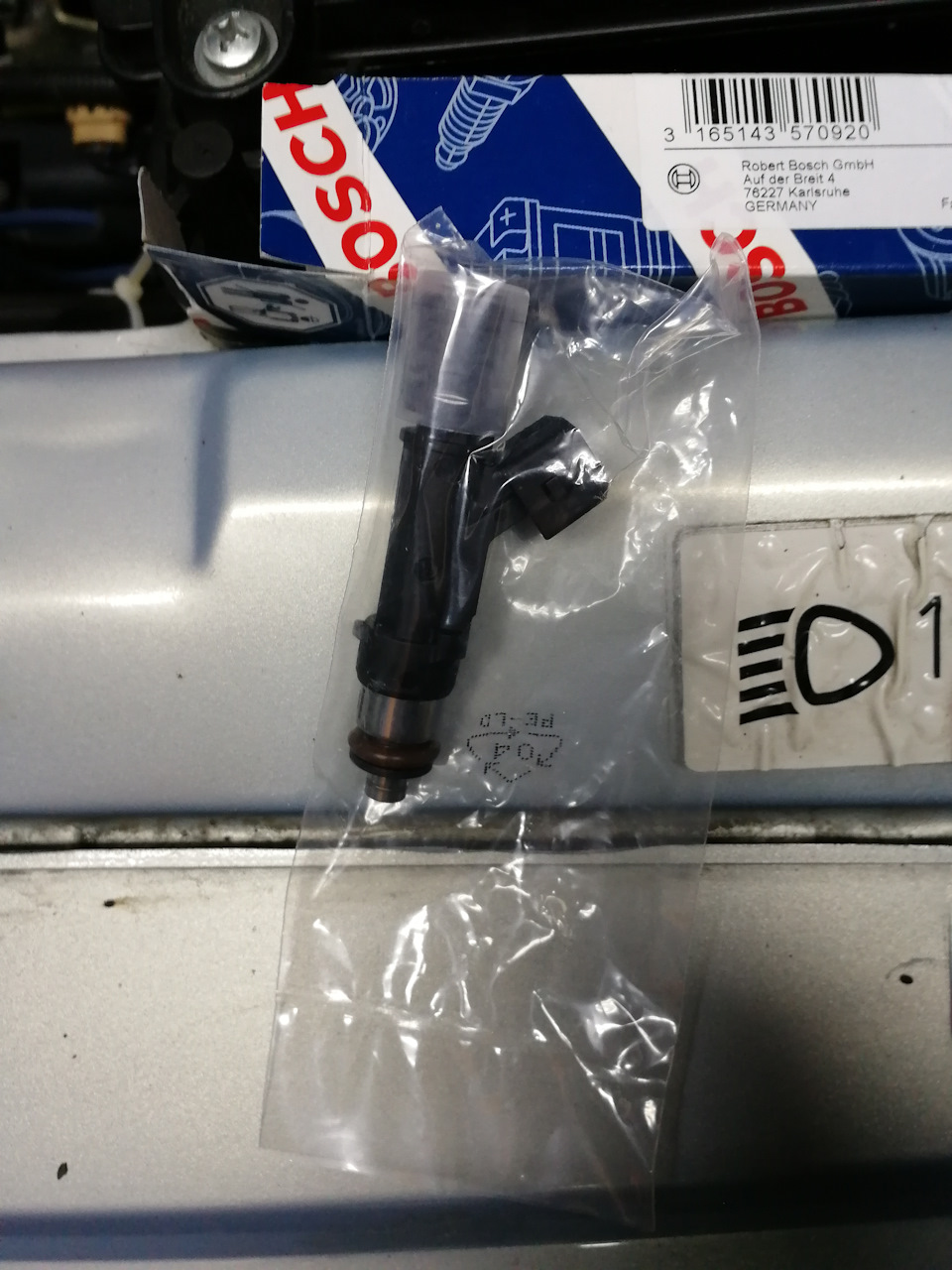

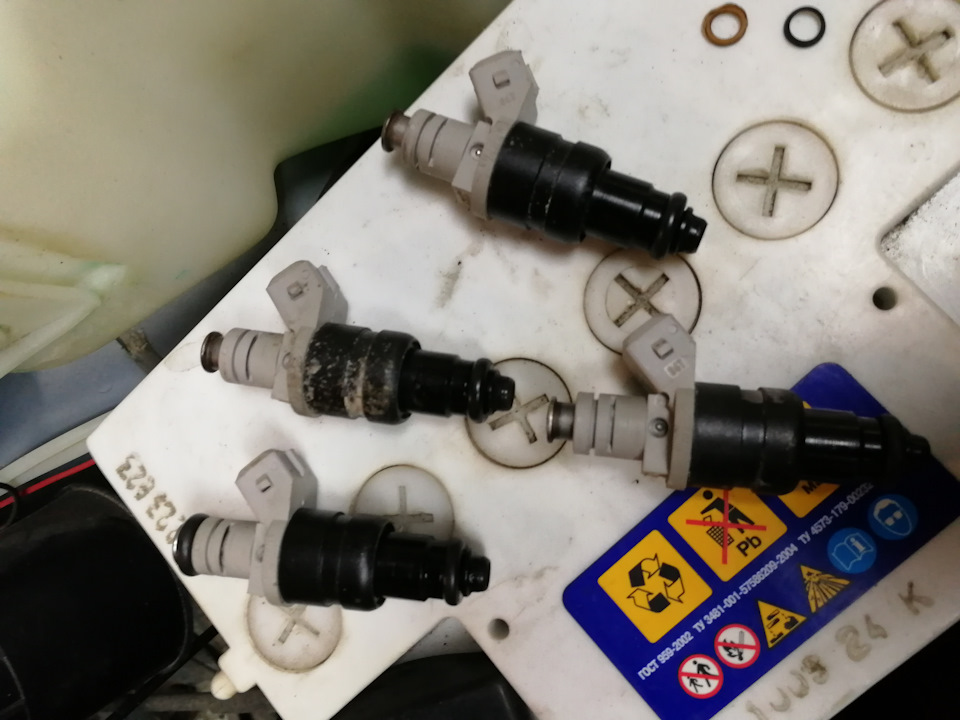

После снятия форсунок поехал в магазин за новыми. Об этом в начале записи.

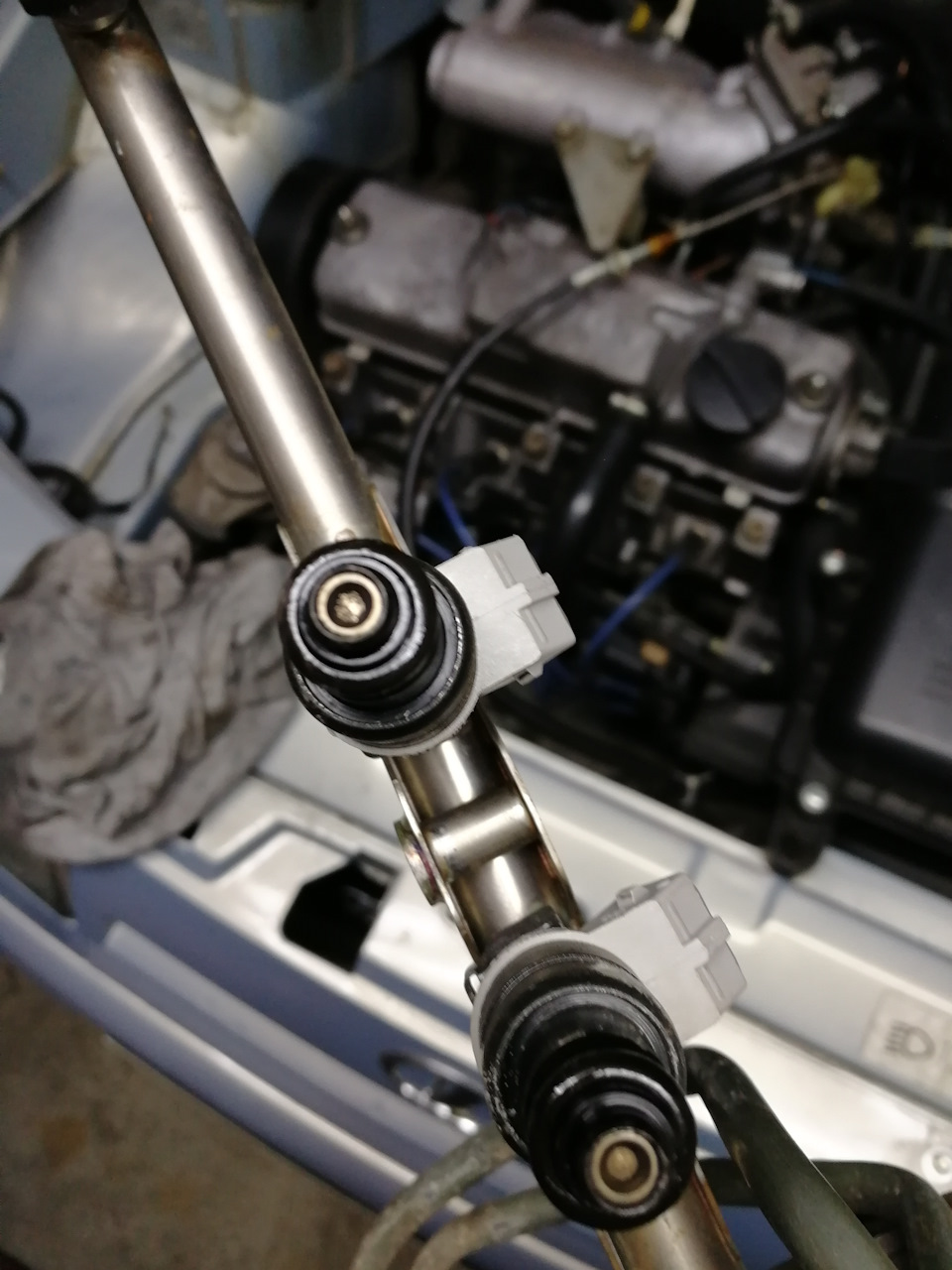

Чтобы правильно посадить форсунки в рампу, уплотнительные колечки сбрызнул WD40. Со смазкой исключён перекос колец, форсунки впрыгнули на место чётко.

сборка проводится в обратном порядке. Нижние уплотнительные колечки также сбрызнул вэдэшкой, чтобы в колодцы колечки форсунок запрыгнули без перекосов.

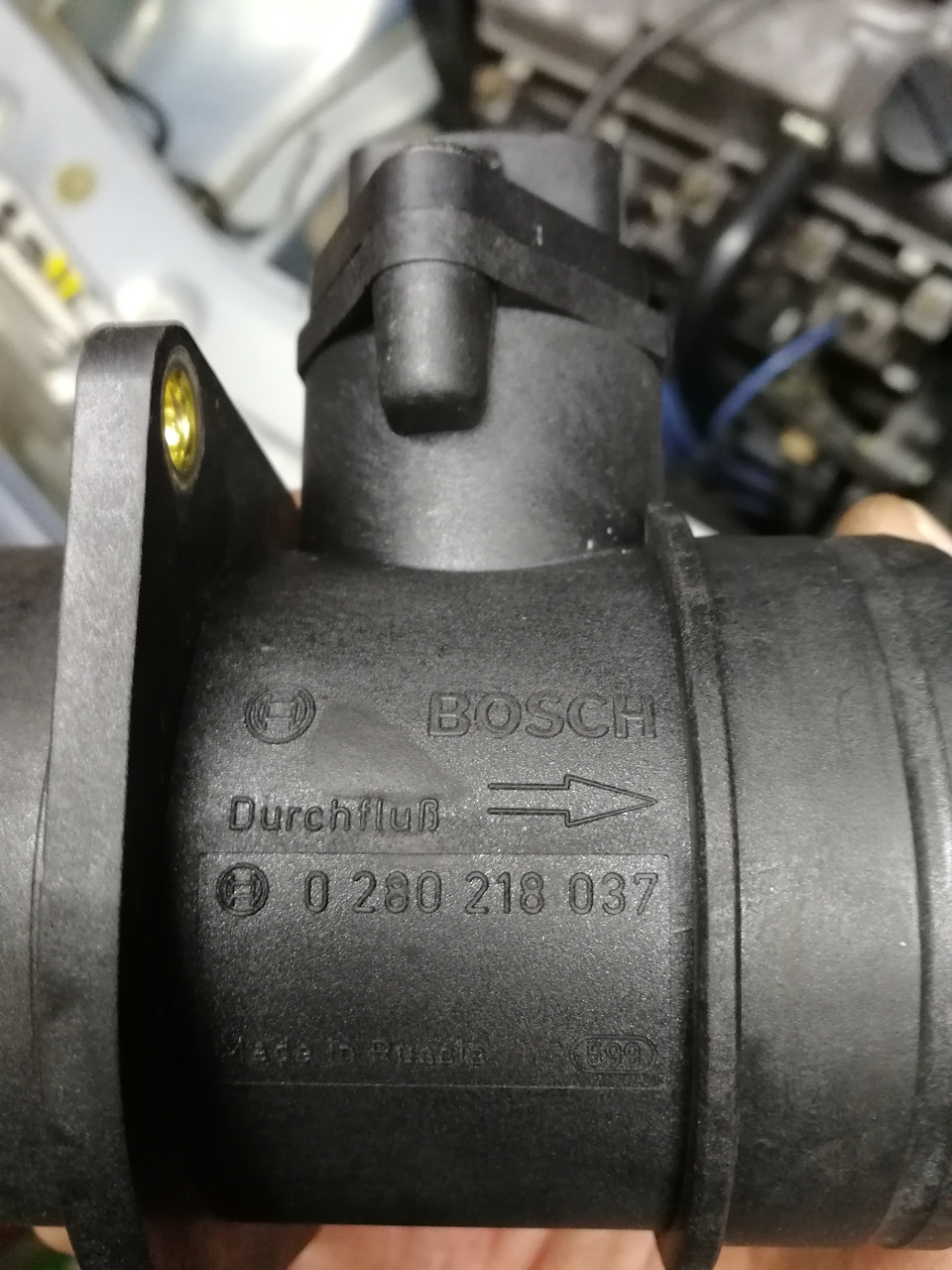

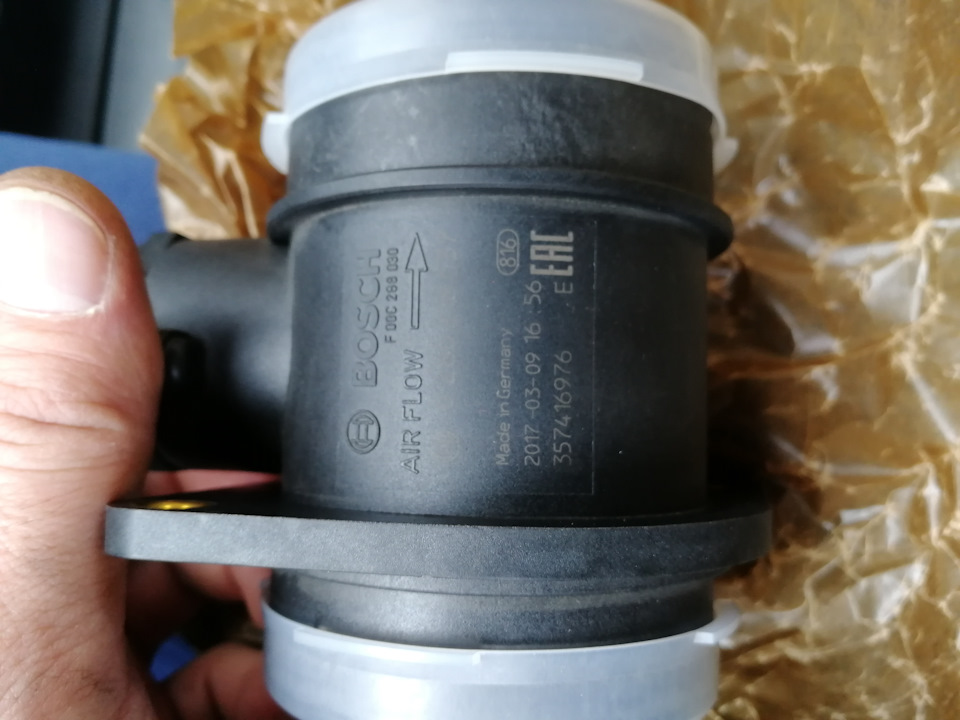

Ну а с заменой ДМРВ ещё проще. Снимаем старый

.Ну и раз уж откручивал топливные трубки, сменил уплотнительные колечки и на них. Как-то так. Вроде постарался подробно описать весь процесс. Первый пуска слегка озадачил, так как не заметил, что в процессе разбора слетела фишка с РХХ. При пуске обороты взлетели под 3 тысячи и не хотели падать. Загорелся чек. Нашёл причину и устранил))) Пробная поездка показала следующее. Обороты как и раньше держатся чётко, ничего никуда не плавает. Никаких провалов раньше тоже не было. Мотор также мягко работает и сейчас. Но…появился пробукс при резком сбрлсе сцепления и «газ в пол». Раньше надо было постараться. Набирает гораздо веселее. В целом доволен. С утра проверю холодный пуск после ночного простоя. Единственное смущает расхождение в параметрах форсунок 6238 и 502ых.ниже дам таблицу, найденную тут же на драйве.

Вобщем покатаюсь, потестирую. Постараюсь в скором времени попасть к тому же диагностику. Посмотрим, что скажет комп. Всем удачи!

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Замена форсунок с BOSCH 996, на Deka 6238

Всем привет))))Ну вот, свершилось. Заменил форсунки. Пишу пост спустя неделю, так как ездил, и наблюдал за работой новых форсунок)))

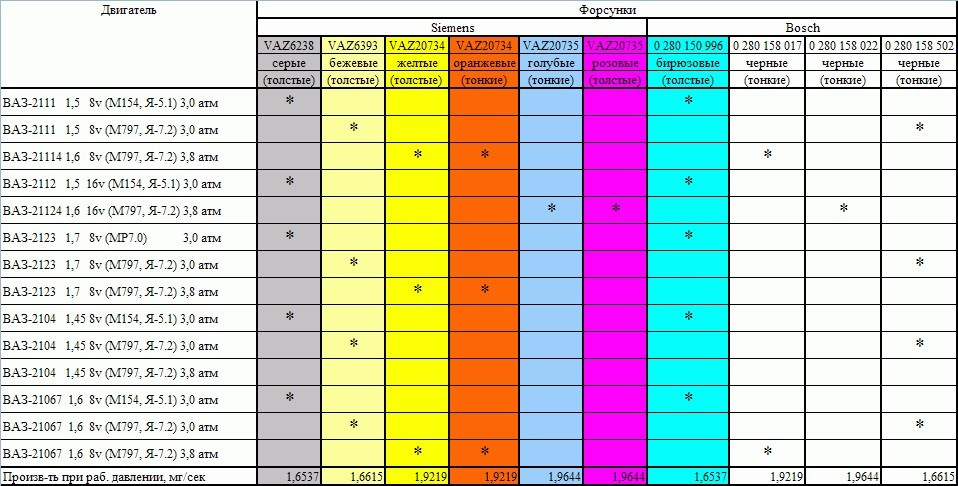

И вот с помощью таблиц, подобрал нужные мне форсунки, так как BOSCH 996 уже сняты с производства.

Соответственно мы видим по таблице что заменить их можно на форсунки марки Siemens 6238

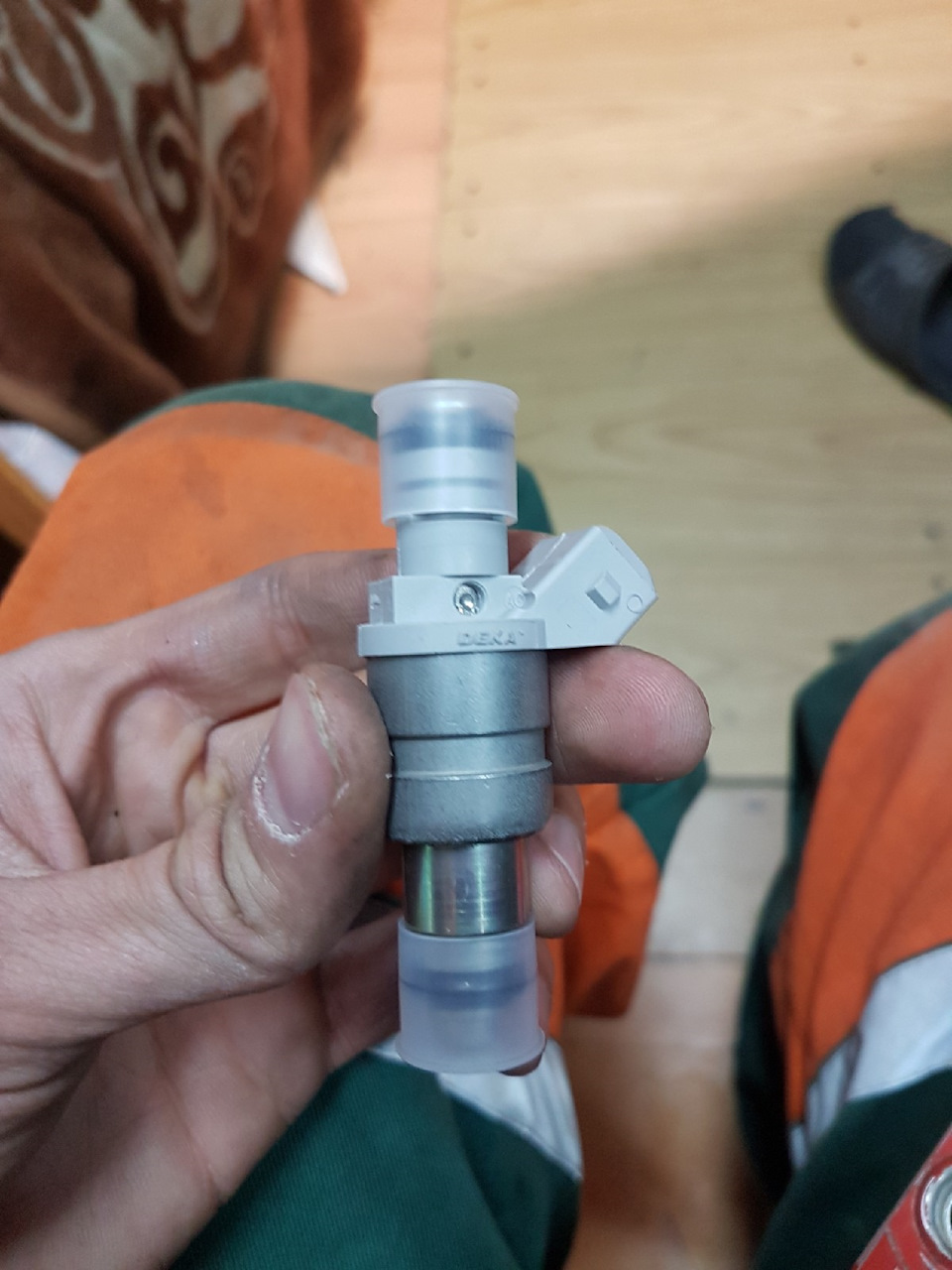

они еще продаются под маркой Deka, и так же с индексом 6238, я так понимаю это одни и те же форсунки, Т.К. мне в магазине, сказали что форсунок Siemens нету, но есть аналог фирмы Deka.

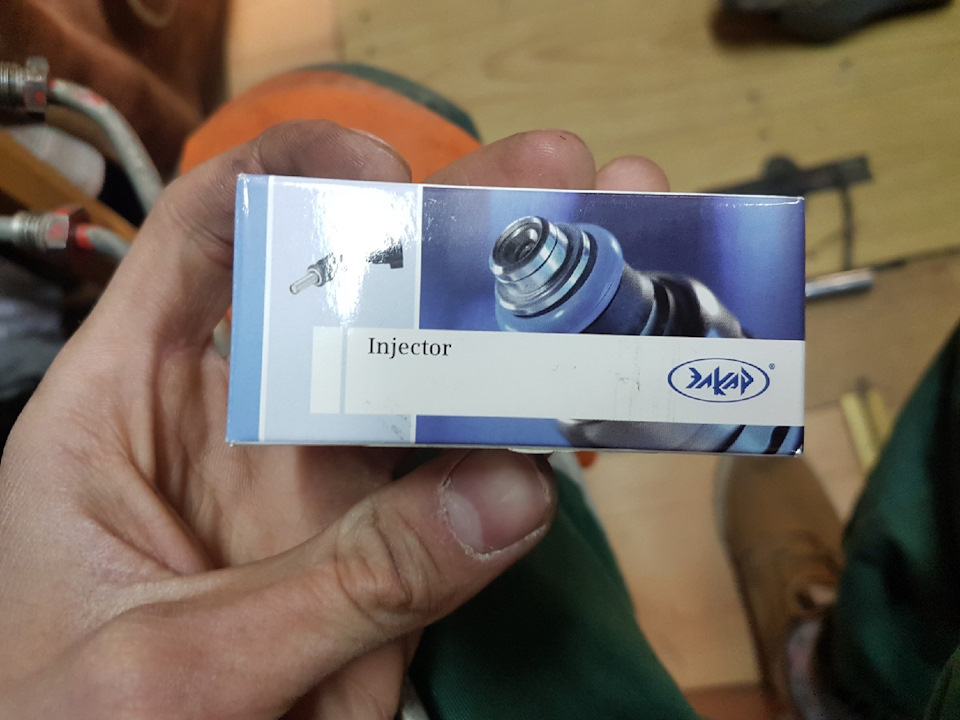

НУ вот купил я эти форсунки по 1550 за шт.

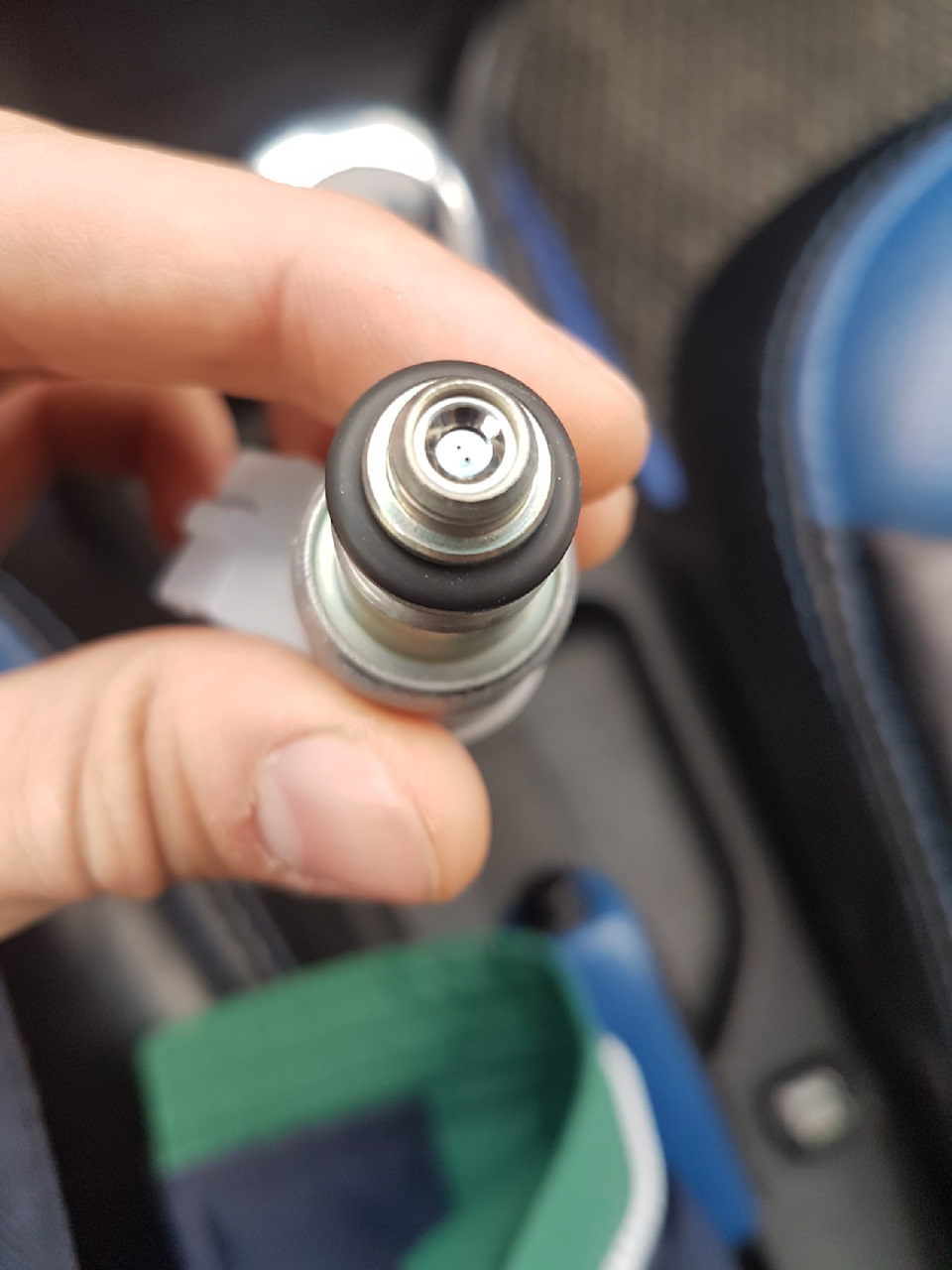

НО меня смутило то что, у этих форсунок 2 выходных отверстия, вместо 4 как на BOSCH. НО ладно думаю я, по таблице производительность у них одинаковая.

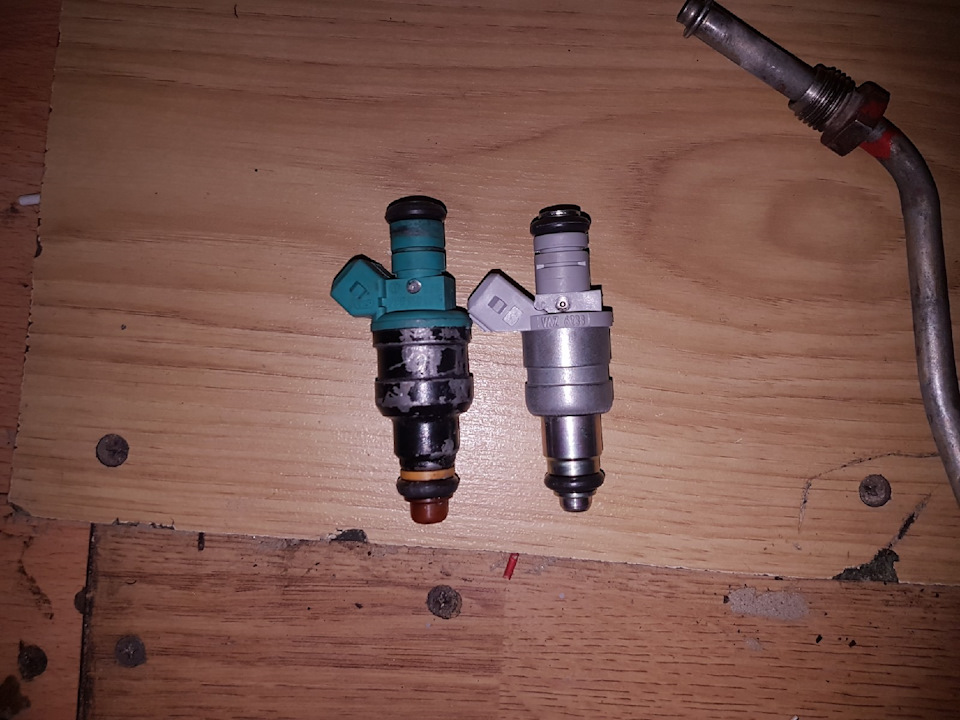

После снятия рампы и старых форсунок. Возник вопрос а почему они меньше чем форсы BOSCH

Но если судить по гнездам запирания скоб, на форсунке, судим по верхней выемке. То они вполне по размеру. И ничего, то что она не до конца входит в топливную рампу, не страшно! Езжу неделю, проблем с протечкой нету.

Вот все, форсы поменяны. Сижу со сжатыми в кулаке яйцами и скрещенными пальцами на ногах…

Запускаю, все работает отлично. Прогреваем мотор до 90 градусов, и смотрим типовые параметры, так как у меня информативный бортовой компьютер, то я могу посмотреть,время впрыска составляло 3.9 — 4.2, то есть в пределах нормы для моего мотора.

И как я уже говорил ранее, что я спустя неделю выложил отчет, после замены форсунок, дабы проверить работу авто.Запуск стал стабильный, то есть как раньше, с пол тычка. Мотор работать стабильно, расход на холостых, стал более ровный, чем даже до начала каких либо проблем со старыми форсами. А самое главное хлопки пропали

Так что могу сказать ребята следите за авто, у любой детали есть свой предел. Видимо эти форсунки дошли до него)))

Все это удовольствие обошлось мне в: 6200 + не много труда и пряморукости)))

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

Владимир Бекренёв

bvy.su

Установка

В немецких мануалах я неоднократно читал, что промывку форсов нужно делать раз в 50 тыс. км. У нас этим никто себя не утруждает и обычно этим процессом занимаются, когда машина «перестала ехать»

На самом деле внимание я хотел обратить не на это. На носу и хвосте форсунки находятся уплотнительные резиновые колечки

Наша необъятная страна имеет диапазон температур воздуха от -50 до +50 и очень часто сама форсунка еще живее всех живых, а колечки потрескались и через них пошел подсос воздуха. Так что если задумали снять форсунки для промывки или диагностики, держите наготове «нормальные» колечки

Важно: конечно в идеале после установки других форсов в прошивке надо поменять цифры по статической производительности. Может быть даже сделать ON-line настройку и обкатку

Но как показала практика, электроника «справляется» с данными форсами без влезания в прошивку. Только прошивка должна быть не евро-4 ))) В случае обоих рамп крайне желательна установка бензонасоса повышенной производительности.

Источник niva-fr.ru

Интернациональный Нива Клуб / International NIVA Club

• Список форумовАвто — ТехникаТехнический раздел Лада 4х4 НиваДвигатель инжекторный
• Поиск

Ссылки

• Темы без ответов
• Активные темы
• Поиск

Форсунка топливная тонкая VAZ 20734 на ВАЗ Приора, Гранта (1,6L, 8V)

Уважаемые покупатели, во избежание ошибок при отправке форсунки электромагнитной, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество клапанов, объём двигателя и какой фирмы установлены форсунки («ВИЭ», «BOSCH » или «siemens «).

Клапанная форсунка, чаще всего заменяется следующими терминами: форсунка, инжектор, форсунка электромагнитная, электромагнитный клапан, форсунка бензиновая, форсунка топливная. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Форсунка (инжектор) — управляемый электромагнитный клапан, обеспечивающий дозированную подачу топлива, превращая топливо в аэрозоль, подавая его в камеру сгорания. Существуют форсунки для центрального (одноточечного, моно) и для распределённого (многоточечного) впрыска.

Блок управления — электронный блок, управляющий системой впрыска, в частности работой форсунок. Топливо подаётся к форсунке под определённым (зависящим от режима работы двигателя) давлением. Электрические импульсы, поступающие на электромагнит форсунки от блока управления, приводят в действие игольчатый клапан, открывающий и закрывающий канал форсунки. Количество распыляемого топлива пропорционально длительности импульса, задаваемой блоком управления.

Форма и направление распыляемого факела играют существенную роль в процессе смесеобразования и определяются количеством и расположением распылительных отверстий.

Форсунки VAZ 20734- все 4 сопла находятся в одной плоскости в конусообразном углублении, крепятся к топливной рампе с дв.1,6л, 8 кл.. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами, которые требуется заменять при каждом снятии.

Система впрыска ЭБУ Январь 7.2, M 7.9.7.

Особенности изделия:

Форсунка электромагнитная (обозначение по каталогу «ВИЭ» VAZ 20734), заменяет форсунку BOSCH 0 280 158 017 обеспечивает дозированную подачу топлива, превращая топливо в аэрозоль, подавая его в камеру сгорания.

Другие артикулы товара и его аналогов в каталогах: VAZ 20734, 21120113201002, 734.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2190 /Лада Гранта, ВАЗ 2191 /Лада Гранта лифтбек, ВАЗ 2170 / Лада Приора седан, ВАЗ 2172 / Лада Приора хэтчбек, ВАЗ 2171 / Лада Приора универсал, ВАЗ 21704 / Лада Приора 2 седан, ВАЗ 21724 / Лада Приора 2 хэтчбек с объёмом двигателя 1,6L, 8V.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как проявляется неполадка форсунки (инжектора) у автомобиля семейства ВАЗ.

Как самостоятельно заменить форсунку (инжектора) на автомобиле семейства ВАЗ.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Источник

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

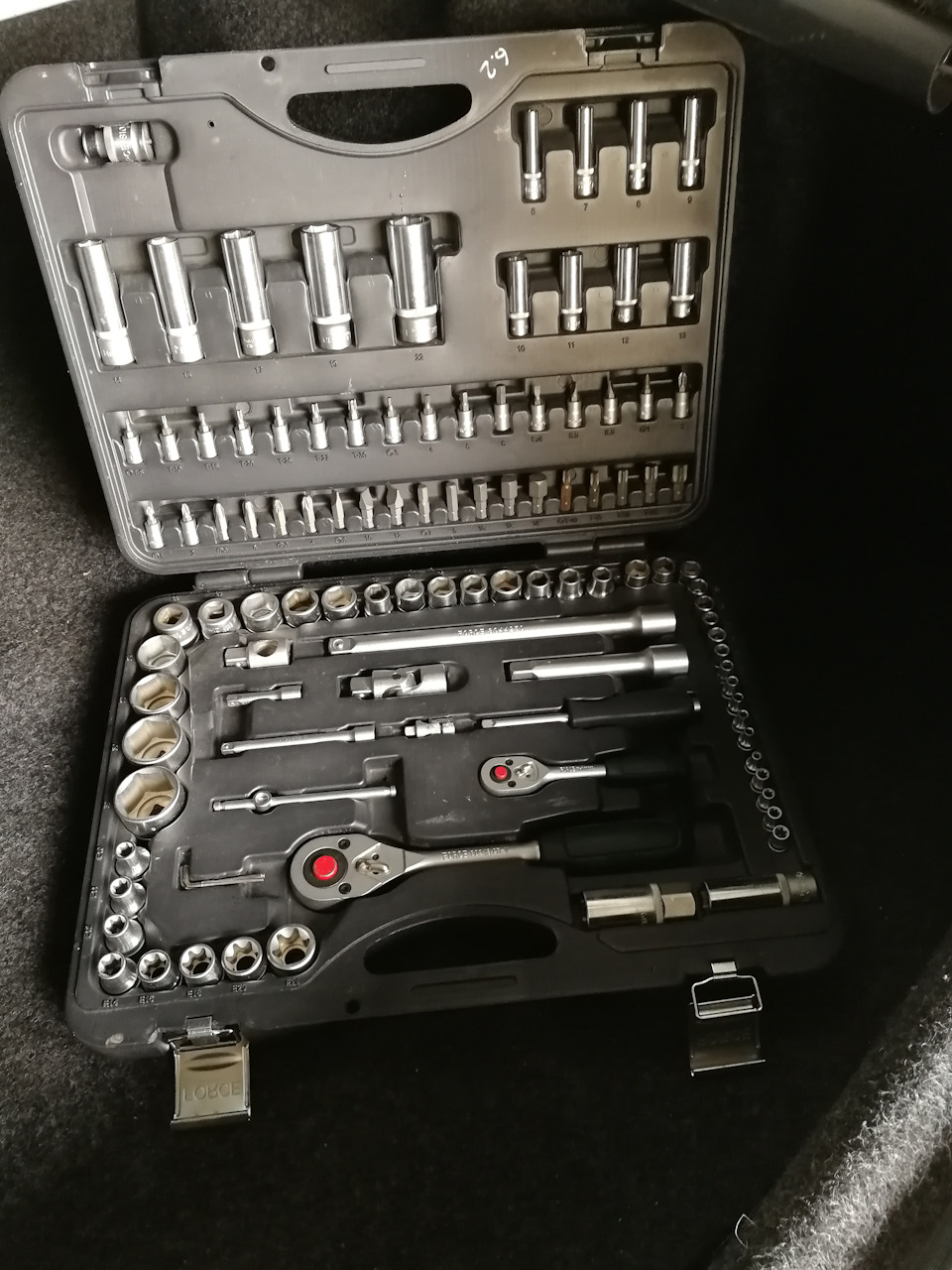

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

1. Отключите аккумулятор от корпуса автомобиля.
2. Отсоедините вакуумную магистраль от регулятора давления топлива.
3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы

Отсоедините электроразъём рейки

Открутите и снимите кронштейн крепления подающей и сливной трубки

Открутите крепления рейки

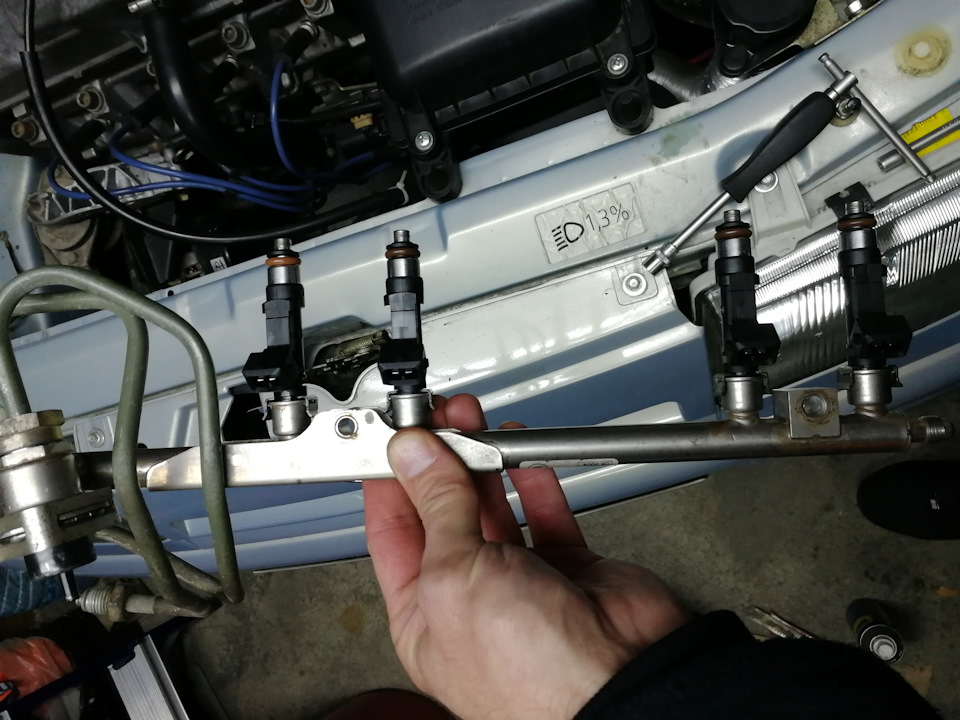

Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку

Владимир Бекренёв

bvy.su

Демонтаж топливной рейки двигателя ВАЗ-2112

1. Отключите аккумуляторную батарею.
2. Снимите защитный щиток двигателя.
3. Отсоедините от свечей высоковольтные провода.
4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

Отсоедините от дроссельного узла шланг вентиляции первого контура картера

Ослабьте крепление, выведите тросик заслонки из кронштейна

Открутите крепления дроссельного узла

Отсоедините от ресивера шланг электропневмоклапана

Отсоедините шланг вакуумного усилителя

Отверните крепления ресивера

Ослабьте хомуты впускного коллектора

Снимите ресивер, закройте отверстия коллектора пробками

Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции

Отверните крепление, снимите направляющую трубку указателя масляного уровня

Отсоедините электрический разъём топливной рейки

Открутите штуцеры, отсоедините шланги подачи и слива топлива

Отверните крепление, снимите кронштейн трубок подачи и слива топлива

Отверните шестигранником винты крепления топливной рейки

Снимите топливную рейку в сборе

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки

Сдвиньте и снимите фиксатор положения форсунки на топливной рейке

Покачивая, вытащите форсунку. Снимите все форсунки, требующие замены

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика. Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных». Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые. Единственное что мне удалось узнать у одного из инженеров, занимающихся разработками в области ЭБУ, то что в «розовых» вроде бы есть немецкие компоненты или что то делается по лицензии. А синие, это чисто русский вариант. Вообщем, точной информацией никто не располагает. Я пробовал ставить оба варианта, разницы работы между ними я не обнаружил. Розовые форсунки при закупке их у производителя, примерно на 10% дороже, нежели синие. Вот и вся разница. На диагностических форумах, никто ничего вразумительного сказать не может. Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Какие форсунки лучше установить на ВАЗ-2114

Первый, но не последний признак выхода инжектора из строя — повышенный расход топлива. Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens. Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022. Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

   Форсунка BOSCH: производительность 1,9644 мг/сек.

2. Форсунка BOSCH 0280 158 017. Форсунка также маркируется чёрным цветом, имеет тонкий факел и производительность 1,922 мг/сек. Штатное давление идентичное предыдущей — 3,8 атм, может быть установлена на 8-клапанный двигатель 1,6 л. Работает с контроллером Январь 7,2.

   Форсунка BOSCH: производительность 1,922 мг/сек.

3. Форсунка BOSCH 0280 158 996. Применялась до 2006 года, может быть заменена на BOSCH 0280 150 110. Обе форсунки рассчитаны на применение в 8-клапанном 1,5-литровом двигателе. Разница только в производительности — 996-я имеет производительность 1,653 мг/сек, новая 110-я работает с производительностью 1,7 мг/сек, что практически не сказывается на работе двигателя.

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.

1. Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Форсунка Siemens-vaz20734 Форсунка Siemens-vaz20735

Ремонт или замена топливных форсунок. Чистка или промывка форсунок ВАЗ 2010 8 клапанов.

Перед тем как приступить к любым работам обязательно визуально осмотрите форсунки на предмет физического износа или повреждения, а также следов нагара накипи и других отложений. Если визуальный осмотр не выявил ни каких проблем, обязательно прорвете форсунки мультиметром.

Есть два типа форсунок

1. Форсунки высокого сопротивления 11-17 Ом
2. Форсунки низкого сопротивления 2-5 Ом

Выставите диапазон измерения сопротивления мультиметра от 0 — 200 Ом. и поочередно измерьте сопротивления на каждой форсунке. Сопротивление не должно отличаться, на каждой форсунке оно должно быть одинаково. Если есть существенные отклонения в сопротивлении следует заменить форсунку.

Промывка форсунок ВАЗ 2110 8 клапанов

После всех проверок приступаем к самой промывке форсунок для этого накидываем два провода на клеммы форсунки, а свободные концы на плюс и минус аккумулятора. Для промывки форсунки будем использовать средство для очистки карбюратора. Можно сконструировать некую установку как показано на фото выше, а можно просто одеть форсунку на сам баллончик прислоняя провод к аккумулятору и нажимая на баллончик форсунка будет открываться и через неё будет проходить жидкость. Данную операцию необходимо повторить с каждой форсункой.

После промывки обязательно меняем комплект резиновых уплотняющих колец и собираем всё в обратной последовательности. Если у вас мало опыта то лучше каждый этап фотографировать на телефон что бы не забыть в процессе сборки например подключить провода.

Все детали которые я снимал также дополнительно прочистил и промыл от всевозможного мусора нагара и т.д.

Зачем делать помывку форсунок?

Если вашей машине уже несколько лет то вполне вероятно что данную процедуру следует произвести так как с годами мусор, отложения могут забить форсунку и перевести к следующим проблемам.

1. Не устойчивая работа на холостом ходу. Двигатель трясёт, обороты прыгают.
2. Увеличение расхода топлива
3. Тяжёлый запуск двигателя
4. Снижение динамики движения автомобиля. Это становиться более заметным например при выполнении обгона или резкого старта с места.

Конечно лучше всего делать чистку и промывку форсунок на специальном стенде на СТО. Там же можно будет точно понять как форсунки пропускают топливо и оценить требуется им чистка или замена. Чистить форсунки лучше также в ультразвуковой ванне на СТО. Однако провести профилактическую работу как я описал выше вы можете самостоятельно в домашних условиях.

Автор:

Гaличeв Илья Виктoрoвич
