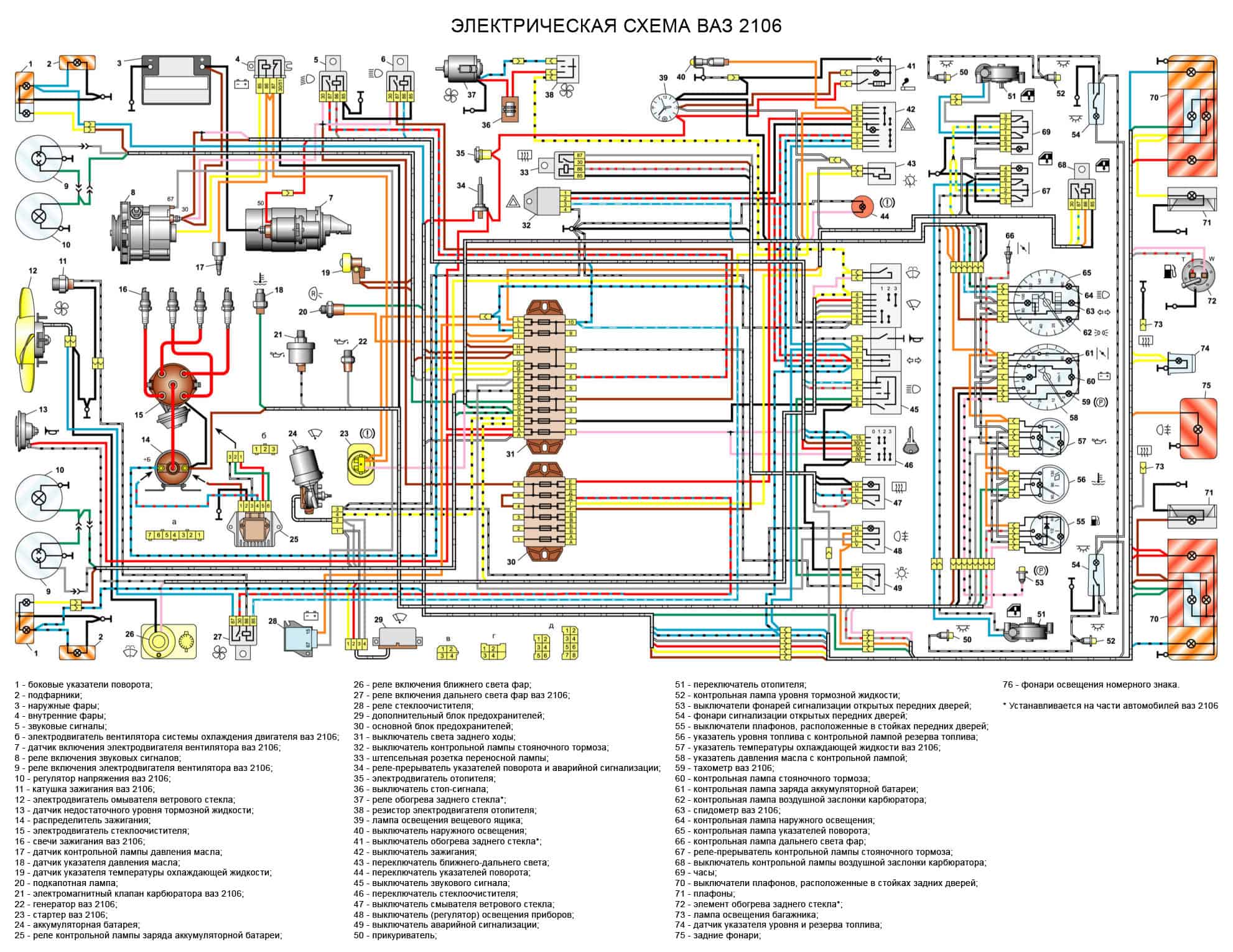

Схема электропроводки на ваз 2106, цветная, с описанием, в хорошем качестве

Как защищены основные элементов проводки машины ВАЗ-2106?

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

В случае повреждения одного из элементов цепи срабатывает предохранитель. При возникновении неисправностей основного комплекта предохранителей в работу включаются резервные, которые дополнительно установлены рядом с блоком зажигания. При обнаружении перегоревшего предохранителя недостаточно лишь заменить его – нужно детально изучить проводку и выяснить причину сгорания этой запчасти в ВАЗ-2106.

Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ-2106.

Установка плафона от Волги (ГАЗели) в ВАЗ 2107

Ни для кого не секрет, что штатное освещение в салоне классического ВАЗ очень плох, его просто недостаточно. В связи с чем было принято решение бюджетно его усовершенствовать, поставив плафон от Волги, ГАЗели. Плафон можно устанавливать как в накладку для козырьков, так и в жесткий потолок на ВАЗ-2107 старого образца, но для жестких потолков более современных версий статья тоже подойдет! Итак, поехали. Представляю ниже на фото сам плафон, который мне прислал поездом из Москвы Mr_Ice, за что ему огромное спасибо

Далее нужно сделать шаблон из бумаги. Обводим плафон по контуру простым карандашом, на листе А4 и затем рисуем место выреза согласно отступам на плафоне, получается такой вот рисунок:

Затем вырезаем по внутреннему контуру и примеряем плафон, если где что не так — обрезаем лишнее. Главное не переборщить:

Итак теперь переходим к авто. Для начала общее фото, дабы улицезреть какое освещение и какой тип потолка у меня имеется на данный момент.

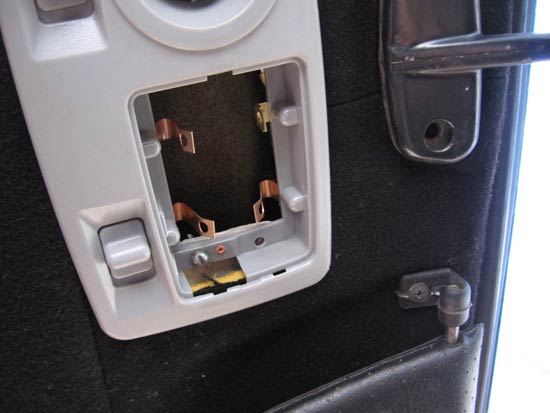

А вот фото предполагаемого места установки:

Далее небольшое отступление от темы. Я долго думал чем бы на этой темной ткани вывести контур, что бы его было видно, пока не увидел у супруги интересный карандаш…

И собственно я его применил, вот результат:

Затем я вырезал ткань, дабы она не мешалась. Те у кого потолок не обшит тканью могут это пропустить, а я уверен что это большинство владельцев жестких потолков. Итак вот:

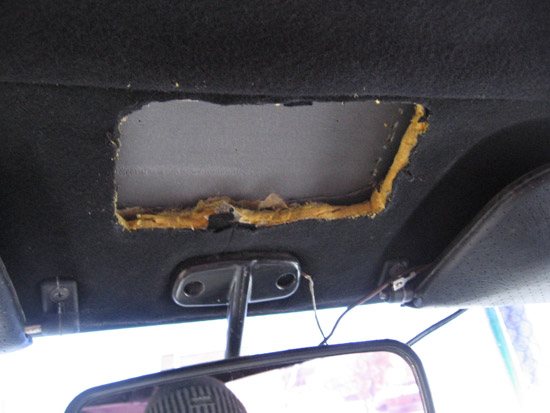

Затем обычным сапожным ножом, только не тупым вырезаем отверствие по диаметру. Вот что получилось:

Затем под слоем потолка видно слой изолона ранее наклеенный мной. Если бы клеил позже, то там бы и вибропласт был, но в свое время я этот момент зевнул, надеюсь летом исправлюсь

Теперича примеряем плафон с его штатными креплениями….

И вот теперь осталось придумать как этот плафон закрепить, ибо штатные крепления рассчитаны на жесткий волговский потолок и крайне не надежно держат плафон в вазовском потолке, и тут я стал думать как бы его закрепить понадежнее. Вобщем идея с закреплением правой стороны пришла достаточно быстро. Понадобилось крепление обычной вентиляционной решетки кухонного образца и пару шурупов со втроенными «сверлам» (типа «семечка») — шуруповерт в зубы и вот результат:

Теперь справа плафон имеет офигитительную площадь зацепления с потолком и осталось придумать финализирующее крепление слева… Вобщем однозначно снимаем стекло плафона и изучаем что можно сделать со штатным креплением….

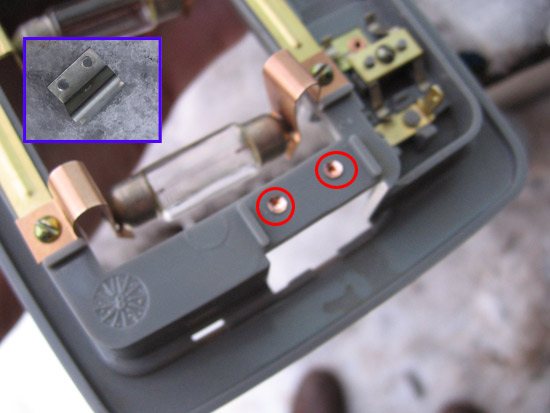

Смотрим и приходим к выводу — раз оно на заклепках то его нужно высверлить нафиг:

Итак как Вы догадались заменой штатному будет воторая половина крепления от вентиляции

Болгарку в зубы и вот результат:

Затем берем «в зубы» дрель и высверливаем два отверствия согласно размерам крепления, вот так примерно:

Теперь задача его прикрутить, да еще так что бы предварительно вставить плафон. Итак берем это крепление, к нему прилагается планка с резьбовыми нарезками в аккруат под обе дырки. Эту планку я приклеил двухсторонним скотчем предварительно подобрав два болта нужной длинны. вот так:

Затем наживляем крепление на тот болт что ближе к середине плафона и отворачиваем крепление на плафон, дабы оно не мешало зацепить плафон за то крепление что справа и воткнуть плафон на свое место кверху, вот так:

Затем, когда плафон прижат разворачиваем левое крепление дабы оно вошло в зацепление с потолком и затягиваем болт, можно предварительно наживив второй (я не наживлял) и прижимаем им плафон слева. По итогу он стоит намертво:

Затем надеваем плафон, любуемся и снимаем все нафиг ибо предстоит провести и подключить электрику но об этом завтра а пока еще просто пару фоток результата работы:

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и . Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

1 – подфарники;2 – боковые указатели поворота;3 – аккумуляторная батарея;4 – генератор;5 – выключатель зажигания;6 – блок предохранителей; 7 – реле-прерыватель указателей поворота;8 – контрольная лампа указателей поворота;9 – переключатель указателей поворота;10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант.На рынке продается готовая проводка для подключения аварийной сигнализации:

:Красный — к белому с черной полосой (или фиолетовый), это нагрузка.Желтый — к голубому (это контролька).Синий — к оранжевому (зажигание).Коричневый с красной полосой — постоянный плюс (например на первом предохранителе).Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую своими руками, выглядит просто супер!

Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.

Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями.
Наибольшую популярность и распространение получили изделия электромагнитного типа.

Схема электрооборудования ваз 2106 — разбираем по порядку

Схема электрооборудования ваз 2106 достаточно проста. Элементы этой проводки подключены с использованием принципа однопроводного подключения. То есть отрицательные контакты электроустройств выведены на «массу» автомобиля. Соединение между проводами обеспечивается только за счет плюсовых выводов.

Устройство электронной проводки транспортного средства

Такую электрическую проводку в народе называются классической по нескольким причинам:

• запуск работы электроцепей происходит непосредственно через выключатель зажигания;
• аккумулятор соединяется непосредственно с блоком предохранителя;
• корпуса, которые проводят ток находятся в ключевых узлах.

На заметку: Если одна из систем вышла из строя, то искать поломку в первую очередь необходимо в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Существует четыре режима работы замка зажигания. У каждой фазы разная функциональность:

1. Фаза «0». В этом режиме питание получают только провода 30 и 30/1. Другие функции не работают;
2. Фаза «1». Работают ходовые огни, фары против тумана, дворники, печка двигателя;

Фаза «2». Начинают работу поворотные сигналы, панель приборов и зажигательная система; Фаза «3». На этом этапе запускается стартер транспортного средства.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, вроде комплекса обогрева, автоматические омыватели и прочее. Запуск этих дополнений происходит на фазе 1 и 2.

Аварийная система, клаксон, фонари для тормоза, прикуриватель, подсветка приборов работают в постоянном режиме, то есть независимо от положения ключа в какой-либо фазе.

Предохранительный блок — элемент электропроводки. К сожалению, он не соответствует требованиям, которые установлены современными специалистами.

Причины:

• предохранитель и гнездо соединены ненадежно, что приводит к обгоранию;
• элемент предохранения нагревается при использовании.
• это очень плохо влияет на гнезда, которые находятся рядом;

Как правило, покупные предохранители ненадежны. Из-за этого стоит регулярно устраивать проверку.

На заметку. На ВАЗ-е 2106 используется «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, что может привести к возгоранию транспорта.

Поэтому для того, чтобы обеспечить большую безопасность необходимо заменить «жучков» на предохранители ножевого типа. Их особенности:

• стабильное соединение с другими элементами;
• плавкий элемент запаян в поливинилхлориде;
• уменьшение нагрева путем теплоотведения при помощи расширенной площади соприкасания.

Замок зажигания

Электрооборудование автомобиля ваз 2106 имеет еще один ненадежный элемент. Если его не заменить, то в скором времени возможен износ, а это может привести к короткому замыканию.

Безусловно, абсолютно каждый автомобиль имеет свои плюсы и минусы эксплуатации, но правильный подход может превратить любой минус в плюс. Чтобы лучше познакомиться с новым автомобилем советуем почитать обзоры и тест-драйвы, подробнее здесь.

Провести работу по замене системы зажигания можно и в домашних условиях. Но если вы не уверены в своих силах, то можно обратиться и в сервис. Стоимость ремонта будет не сильно большой.

Система зажигания состоит из следующих деталей:

• сам корпус;
• токоприемный диск;
• стержень;
• валик;
• втулка для соединения контактов;
• колодка.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не будет сложен даже новичкам в автомобильном деле.

https://youtube.com/watch?v=498PK4EWbGc

Схема зажигания ВАЗ 2106

Схема зажигания ВАЗ 2106 включает распределитель зажигания, катушку, свечи, замок и проводы низкого и высокого напряжения. Схема подключения ВАЗ 2106 этой системы автомобиля представлена на фото.

1. До 1980 г. машины данной марки комплектовались распределителем Р-125Б. Он устанавливался совместно с карбюраторами типа 2103. Данный распределитель имел механический октан-корректор, с помощью которого можно было несколько изменять угол опережения зажигания, однако, в то же время, отсутствовал специальный вакуумный регулятор. После 1980 года, когда двигатели комплектовались карбюраторами 2107-1107010-20 («Озон»), стали использовать распределитель 30.3706, который имел вакуумный регулятор опережения зажигания.
2. Применяемая катушка относилась к типу Б117-А. Присутствовал разомкнутый магнитопровод. Устройство маслонаполненное, герметизированное.
3. Использовались свечи типа А17ДВ или подобные им, но зарубежного производства.
4. Автомобили оснащались замком ВК347, который имел противоугонное устройство. Он работает следующим образом: когда ключ вынимается (из положения III «Стоянка»), из корпуса выключателя особым образом выдвигается запорный стержень. Он входит в паз вала руля и, таким образом, происходит блокировка вала.

Рекомендуется постоянно возить с собой, если вы хозяин автомобиля 2106, конденсатор распределителя зажигания и катушку зажигания. Вероятность их выхода из строя достаточно велика, заменить или отремонтировать их с помощью каких-то других устройств — невозможно.

Если повредить катушку или конденсатор, двигатель запустить будет невозможно, а вот заменить вышедшие из строя приборы весьма просто. Например, замок зажигания (представлено на видео). Если возникнет крайняя необходимость, их можно заменить подобными устройствами с других моделей автомобилей.

Как не допустить неисправностей в работе проводки?

Что надо учитывать, чтобы не столкнуться с неполадками в работе электроцепей:

1. Процедуру замены проводов необходимо производить при отключенных электроприборах и аккумуляторе.
2. Отключать и включать контакты АКБ допускается исключительно при выключенном зажигании.
3. При осуществлении проверки проводки нельзя допустить замыкания, это может привести к поломке электроприборов.
4. Не используйте металлические инструменты для извлечения предохранительных устройств.
5. На заведенном двигателе не отключайте аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и прочих составляющих элементов цепи.
6. Если выполняется проверка работоспособности диодного моста генераторной установки, не допускается применение мегаомметра, питающегося от сети с напряжением более чем 12 вольт.
7. При сварке кузова аккумуляторная батарея и генератор должны быть отключены. Также необходимо отсоединить от питания ЭБУ, если он имеется.
8. Не допускается выполнение работ по ремонту или замене проводки при отключенном двигателе.
9. Периодически выполняйте подзарядку аккумулятора, а также очистку его клемм.

 Загрузка …

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим:

• в первых имеется электрический насос, использующийся для увеличения давления в топливной системе;
• горючая смесь в данном случае образуется непосредственно в цилиндре, в то время как в карбюраторных версиях ее формирование происходит непосредственно в карбюраторе;
• в инжекторах используются топливные форсунки, которые обеспечивают нормальный впрыск горючего;
• наличие системы управления двигателем, что позволяет точно определить момент, при котором нужен впрыск горючей смеси (автор видео — канал Советы автолюбителю).

https://youtube.com/watch?v=2wBQPVxCWd4

Как вы понимаете, инжекторные силовые агрегаты оснащаются большим числом различных датчиков и контроллеров. Поэтому если мотор не заводится, то причина может заключаться в неполадках в работе электроцепи или самих датчиков.

Если речь идет именно о датчике, то такую поломку можно определить своими руками:

• сначала от контроллера следует отсоединить проводку, для этого извлекается разъем;
• далее, используя мультиметр, диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то скорей всего, устройство подлежит замене.

Особенности и схема проводки «классики» ВАЗ

Основными характеристиками, которыми обладает схема проводки ВАЗ 2106, являются следующие:

• активация электрических цепей напрямую через замок зажигания;
• соединение с АКБ с участием блока предохранителей;
• токопроводящие корпуса ключевых узлов.

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

• управляет системой зажигания автомобиля;
• играет противоугонные, в том числе, охранные функции;
• позволяет буксировку неисправного авто с включенной «аварийкой».

Особенности схемы автомобилей ВАЗ-2106

Предохранитель электродвигателя вентилятора;

Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. Датчик указателя уровня и резерва топлива; Номинал подбирается в зависимости от потребителя.

Фары; 2. Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ.

Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. Лампа освещения вещевого ящика; Переключатель стеклоочистителя и омывателя ветрового стекла; Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится.

Цепи питания этих узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее независимо от положения ключа в выключателе зажигания. Реле включения звуковых сигналов;

От своего предшественника ВАЗ он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. Как защищены основные элементов проводки машины ВАЗ? Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. На автомобили люксовых модификаций устанавливали систему обогрева заднего стекла.

Схема электрического оборудования автомобиля ВАЗ 2106

Номинал подбирается в зависимости от потребителя. Генератор;

Электромагнитный клапан карбюратора; 8. Выключатель освещения приборов; Аккумуляторная батарея; 5.
ВАЗ-2106. Электропроводка, ручки дверей, замок зажигания.

ВАЗ 2106 | Проверка указателей поворотов и системы аварийной световой сигнализации

Проверка указателей поворотов и системы аварийной световой сигнализации

Система аварийной световой сигнализации должна всегда быть исправной, поэтому она снабжается током от провода питания «3» (красный) непосредственно от «плюса» аккумуляторной батареи. Указатели поворота получают энергию только при включенном зажигании через замок зажигания от клеммы 9 через плавкий предохранитель № 6.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Реле включения ближнего и дальнего света фар

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.

Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.

Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

https://youtube.com/watch?v=6VxE8x8KVaQ

Основные неисправности реле

О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.

Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля

При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!
