Схема электропроводки ваз 2106: этапы работ

Фонарик для индивидуальной подсветки

Одним из элементов освещения салона является фонарик для индивидуальной подсветки. Он светит прямым лучом. Для одного человека его освещения вполне достаточно. Иногда настает необходимость его чистки, ремонта или замены. Для осуществления доступа к нему необходимо:

• Совершить прокручивание наружного кольца крепления по ходу часовой стрелки. Специальной отверткой, при максимальной аккуратности, поддевается корпус фонаря и последний извлекается из своего места.
• Чтобы произвести полное отсоединение данного механизма, необходимо совершить отсоединение колодки проводов от механизма.
• Лампа фиксируется при помощи особых фиксаторов, которые чем-то напоминают действия пружины. При легком разведении их в стороны, лампочка и ее патрон свободно извлекается из фонарика.
• Лампа изымается из патрона простыми оборотами против хода часовой стрелки.
• Лампа и сам фонарик устанавливается на прежнее место теми же действиями, но совершать их необходимо в обратной последовательности.

Реле включения ближнего и дальнего света фар

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.

Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.

Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

https://youtube.com/watch?v=6VxE8x8KVaQ

Основные неисправности реле

О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.

Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля

При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!

Устройство электрической сети автомобиля ВАЗ 2106

Благодаря такому конструктивному решению проводка ВАЗ 2106 выполнена следующим образом:

1. Основные электрические цепи автомобиля активируются только через замок зажигания,
2. Электрические механизмы, отвечающие за безопасность, соединены напрямую с аккумуляторной батареей через блок предохранителей,
3. Корпуса всех основных узлов автомобиля являются токопроводящими.

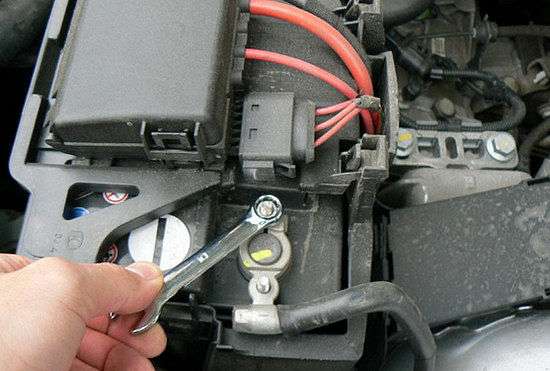

Предостережение: обязательно снимайте минусовую клемму с аккумулятора всякий раз, когда будете снимать ту или иную деталь. Случайное касание металлическими инструментами клемм и корпуса приведет к короткому замыканию.

Замок зажигания

При обслуживании автомобиля своими руками нередко приходится выяснять причину отказа той или иной электрической системы. Лучше всего поиски отказов начинать с замка зажигания, поскольку данное устройство выполняет несколько функций в автомобиле:

1. Является управляющим механизмом системы зажигания,
2. Выполняет роль охранной и противоугонной системы,
3. Позволяет транспортировать на буксире автомобиль с включенной аварийной сигнализацией.

Схема проводки на ваз 2106 – электрическая системы пуска

На схеме обозначено:

1. Аккумуляторная батарея с подключением минусовой клеммы на массу (кузов авто),
2. Электрический стартер с выводом «50» от замка зажигания через пусковое реле,
3. Генератор,
4. Блок предохранителей,
5. Замок зажигания,
6. Пусковое реле.

Как работает электропроводка ваз 2106, подключенная к замку зажигания

У замка зажигания 4 положения, при активации которых происходит пере коммутация:

1. В положении «0» питание от АКБ подается только на клеммы 30 и 30/1. Все остальные системы отключены,
2. В положении «I» запитывается клемма 30-INT и 30/1-15. В этом режиме могут работать только габаритные огни, стеклоочиститель ветрового стекла, вентилятор печки отопителя,
3. В положении «II» к уже подключенным добавляется клемма 30-50. Активируется система зажигания, стартер, приборы на панели, габаритные огни и повороты,
4. В положении «III» активными остаются только габаритные огни, звуковой сигнал и стеклоочистители. Питание подается на клеммы 30-INT и 30/1.

Дополнительные (нештатные) приборы и оборудование

На некоторых модификациях автомобиля ВАЗ 2106 устанавливаются:

1. система обогрева заднего стекла,
2. омыватель ветрового стекла, оснащенный электроприводом,
3. реле включения ближнего света фар.

Замена проводки ваз 2106 на электрическом омывателе

Соответственно, что и проводка на ваз 2106 у таких модификаций отличается. В частности, питание на эти устройства подается отдельным проводом через замок зажигания. Оно может быть активировано только при положении ключа «I» и «II».

Справочно: поскольку бачок омывателя выполнен из пластика, то электромотор получает «минус» по проводу. При замене не забывайте одевать на контакты защитный пластиковый кожух.

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему.

Главные элементы проводки указаны следующими цифрами:

• Комплект с основным блоком предохранителей (30);
• Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
• Разновидности штепсельных розеток у переносных ламп (33);
• Оборудование для работы указателя поворотника и аварийного сигнала (34);
• Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
• Реле подачи тока для прогрева заднего стекла (37);

• Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
• Проводка к лампе света в вещевом ящике (39);
• Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
• Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
• Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

История автомобиля ВАЗ 2106

Схема ВАЗ 2106 дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель — автомобиль малого класса (вариант, который шел на экспорт — «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки ВАЗ 2106 началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

Система зажигания и двигатель

Система зажигания на ВАЗ 2106 выполняет важную функцию – обеспечивает инициирование смеси в цилиндрах двигателя и поддерживает его работу в режиме работы. Эта система состоит из нескольких компонентов: катушки зажигания, свечи зажигания, датчиков и проводов.

Катушка зажигания находится на карбюраторной модели ВАЗ 2106 рядом со свечами зажигания и отвечает за создание высокого напряжения, необходимого для инициирования смеси в цилиндрах двигателя. Сигнал о моменте зажигания поступает с датчика положения распределительного вала и передается на катушку через провода.

Свечи зажигания устанавливаются в каждом цилиндре двигателя и предназначены для инициирования смеси в цилиндре. Каждая свеча зажигания получает высокое напряжение от катушки зажигания и выдерживает воздействие высокой температуры и давления в цилиндре.

Датчики системы зажигания следят за работой двигателя и предоставляют информацию о его состоянии компьютеру управления двигателем. На ВАЗ 2106 установлены датчик положения распределительного вала, датчик коленвала и датчик температуры двигателя.

Провода системы зажигания служат для передачи сигналов от датчиков катушке зажигания и свечам зажигания. Они должны обеспечивать надежную передачу сигналов и быть защищены от внешних воздействий. На корпусе двигателя установлен огнезащитный колпачок, предназначенный для защиты проводов от высокой температуры.

Состав системы зажигания и двигателя ВАЗ 2106
Компонент
Описание

Катушка зажигания
Обеспечивает высокое напряжение для инициирования смеси в цилиндрах

Свечи зажигания
Инициируют смесь в цилиндре

Датчик положения распределительного вала
Передает информацию о моменте зажигания катушке зажигания

Датчик коленвала
Предоставляет информацию о положении коленчатого вала двигателя

Датчик температуры двигателя
Следит за температурой двигателя и передает информацию компьютеру управления

Провода зажигания
Передают сигналы от датчиков катушке зажигания и свечам зажигания

Система зажигания и двигатель на ВАЗ 2106 взаимодействуют важным образом, обеспечивая стабильную работу двигателя. Правильное функционирование данной системы необходимо для обеспечения надежной работы автомобиля.

Необходимые инструменты и материалы для проводки 2106 карбюратора

Для правильной проводки 2106 карбюратора потребуется следующий набор инструментов и материалов:

• Отвертки разных размеров
• Кусачки
• Клещи
• Изолента
• Набор разъемов и проводов
• Мультиметр

Отвертки разных размеров необходимы для снятия и установки проводов с карбюратора. Кусачки и клещи пригодятся для обработки проводов и их прикрепления к карбюратору.

Для правильной изоляции проводов потребуется изолента, которая поможет предотвратить короткое замыкание и обеспечит надежную изоляцию проводов.

Набор разъемов и проводов будет использован для замены старых или поврежденных проводов на новые

Здесь важно выбрать правильный размер проводов и разъемов, чтобы они хорошо подходили к карбюратору

Мультиметр, или многофункциональный измеритель, поможет проверить качество проводки и обнаружить возможные неисправности. С его помощью можно измерять сопротивление проводов и проверять наличие короткого замыкания.

Все эти инструменты и материалы помогут провести проводку 2106 карбюратора правильно и надежно. Регулярная проверка и обслуживание проводки помогут избежать неприятностей и улучшить работу автомобиля.

Плавкие предохранители

Основное электрооборудование автомобиля ВАЗ 2106 защищено плавкими предохранителями.

Они скомпонованы в блоки:

1. Основной,
2. Дополнительный,

И располагаются с левой стороны водительского места под панелью приборов.

Фото расположения блоков предохранителей

На схеме цифрами и стрелками обозначены:

1. рычаг привода замка на капоте автомобиля,
2. основной блок предохранителей,
3. дополнительный блок предохранителей.

Справочно: генератор ваз 2106 и проводка к нему, а также провод заряда аккумуляторной батареи, стартера, катушки зажигания, питание для реле включения дальнего света фар предохранителями не оснащаются.

Схема эл проводки ваз 2106: расшифровка цветов проводки и предохранителей

Основной блок предохранителей на ВАЗ 2106 отвечает за безопасность всех электро систем. И в зависимости от технических особенностей их работы зависит номинальное сопротивление предохранителей.

Справочно: если ток в одной из защищенных цепей превысит допустимую величину, то предохранительная нить расплавится и разомкнет цепь. В результате электропроводка на ваз 2106, а также подключенные приборы и устройства не пострадают.

Дополнительный блок предохранителей защищает:

1. цепь на электродвигатель вентилятора системы охлаждения,
2. цепь указателей поворотов и аварийной сигнализации.

Модернизация плавких предохранителей

Как уже говорилось ранее, схема электропроводки на ваз 2106 содержит блок предохранителей.

Но, к сожалению, старая конструкция предохранителя себя изжила в техническом плане, поскольку:

1. неплотный контакт предохранителя и разъемов приводит к их обгоранию,
2. при срабатывании предохранитель сильно нагревается, а тепло негативно влияет на соседние ячейки,
3. их низкая цена не компенсирует необходимость частых проверок и замен.

Копеечная цена плавкого предохранителя старого образца – не панацея

Предостережение: простота восстановления предохранителя с помощью обыкновенной проволоки, наматываемой на пластиковый стержень, может привести к плачевным результатам. Видео о сгоревших за пару минут авто вы наверняка видели в сводках новостей. И в большинстве случаев причиной возгорания называют короткое замыкание.

Сегодня есть легальный способ модернизации, при котором:

1. схема проводки ваз 21063 останется штатной,
2. блок предохранителей сохранит свои прежние размеры,
3. в качестве предохранителей будут использоваться изделия нового поколения (ножевые).

Ножевые предохранители подойдут к штатному блоку ВАЗ 2106

https://youtube.com/watch?v=rlt6jW4uQuk

Ножевые предохранители в отличие от плавких открытого типа обладают рядом полезных свойств:

1. лучший контакт предохранителя с посадочным гнездом,
2. запаянный плавкий элемент в прозрачный пластик,
3. быстрый отвод тепла в случае срабатывания за счет большей площади.

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер 2 электровентилятор системы охлаждения 3 колодка жгута системы зажигания к жгуту левого брызговика 4 колодка жгута системы зажигания к жгуту правого брызговика 5 указатель уровня топлива 6 колодка жгута уровня топлива к жгуту датчика уровня топлива 7 датчик кислорода 8 колодка жгута датчика уровня топлива к жгуту системы зажигания 9 электробензонасос 10 датчик скорости 11 регулятор холостого хода 12 датчик положения дроссельной заслонки 13 датчик температуры охлаждающей жидкости 14 датчик массового расхода воздуха 15 колодка диагностики 16 датчик положения коленчатого вала 17 электромагнитный клапан продувки адсорбера 18 катушка зажигания 19 свечи зажигания 20 форсунки VAZ-2106 21 колодка жгута системы зажигания к жгуту панели приборов 22 реле электровентилятора 23 предохранитель цепи питания контроллера 24 реле зажигания 25 предохранитель реле зажигания 26 предохранитель цепи питания электробензонасоса 27 реле электробензонасоса 28 колодка жгута системы зажигания к жгуту форсунок 29 колодка жгута форсунок к жгуту системы зажигания 30 колодка жгута панели приборов к жгуту системы зажигания 31 выключатель зажигания 32 комбинация приборов 33 табло антитоксичной системы двигателя

Левая верхняя часть схемы электропроводки ВАЗ-2106

Данная схема позволяет рассмотреть элементы передней части машины. Здесь указаны:

• Боковой левый и правый указатель поворота (1);
• Несколько подфарников (2);
• Наружные (3) и внутренние (4) образцы фар;
• Подключенный звуковой сигнал (5).

Далее располагаются внутренние элементы электропроводки машины, которые скрыты под капотом и кузовом. Сюда относятся:

• Клеммы электродвигателя обоих вентиляторов, входящих в систему охлаждения движка ВАЗ-2106 (6);
• Комплект датчиков, отвечающих за своевременное включение электродвигателя (7);
• 2 типа реле – один используется при включении звукового сигнала(8), а другой при регулировании работы электродвигателя системы охлаждения (9);
• Небольшой регулятор напряжений в машине (10);
• Катушки системы зажигания автомобиля (11);
• 2-ой электродвигатель, который отвечает за работу омывателя лобового стекла (12);
• Один из главных датчиков ВАЗ-2106 – он определяет уровень тормозной жидкости в машине и своевременно подает владельцу команду о несоответствии положенным нормам (13);
• Также в центре схемы отмечены распределитель системы зажигания (14) и двигатель для работы стеклоочистителя (15).

Завершает эту часть схемы следующее электрооборудование:

1. Комплект свечей зажигания машины (16);
2. Датчики, следящие за лампой давления смеси масла (17) и редуктор с указателем этого давления на панели (18);
3. Также показано подключение датчика указателя текущей температуры в охлаждающей жидкости двигателя (19) и подкапотной лампы ВАЗ-2106 (10).

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Расположение и электросхема

Сам БП представляет собой две линейки с плавкими предохранителями, который установлен в салоне авто и крепится к кузову при помощи двух гаек. В частности, он расположен со стороны водительского сидения под панелью приборов. Ниже показана схема устройства, а также назначение каждого элемента.

Как вы видите, практически все цепи автомобиля отечественного производства защищаются при помощи плавких устройств. Однако, и здесь есть исключения. В частности, речь идет о:

• втягивающем реле стартера — оно отсутствует;
• также не защищена цепь питания катушки реле, которая обеспечивает работоспособность вентилятора радиатора охладительной системы;
• катушка зажигания также не защищена реле;
• если на вашем авто установлен БП старого образца, то в нем нет цепи питания коммутатора и датчика Холла.

Элемент, установленный в БП рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по несложной формуле — напряжение всех потребителей энергии в проводе нужно умножить на число запаса, составляющее от 1.2 до 1.5. Так что для того? чтобы срабатывание было устойчивым, номинал элементов блока должен совпадать.

Необходимо добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо плавкого устройства обычную монету. Этого лучше не делать, поскольку в любой момент у вас в машине может возникнуть короткое замыкание. Поэтому БП старого образца, как и любой другой узел машины, также требуют периодического проведения техобслуживания. Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, вы можете заметить подгорание контактной части.

Таким образом из-за увеличенного сопротивления контакта возникает перегрев и состояние контакта элемента ухудшается. В результате этого могут появляться дополнительные проблемы с проводкой транспортного средства. Чтобы этого не произошло, следует периодически, как минимум два раза в год, делать осмотр БП в целом. Сделайте прочистку посадочных гнезд, делайте осмотр БП и вовремя меняйте вышедшие из строя предохранители.

Но это все касается БП старого образца. Некоторые владельцы этих моделей авто, учитывая, появляющиеся периодически проблемы с БП старого образца, меняют его на новый.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны) F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света F4(8А) Дальний свет правой фары F5(8А) Предохранитель ближнего света левой фары F6(8А) Ближний свет правой фары и задний противотуманная фара F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла F10(8А) Регулятор напряжения и обмотка возбуждения генератора F11(8А) Резерв F12(8 ) Резерв F13(8А) Резерв F14(16А) обогрев заднего стекла F15(16А) Электродвигатель вентилятора системы охлаждения F16(8А) Указатели поворота в режиме аварийной сигнализации

Не защищены предохранителями

• Стартер
• Система зажигания
• Цепь заряда аккумуляторной батареи
• Реле ближнего света
• Реле дальнего света

Реле

1. Реле аварийной сигнализации и указателей поворота (’77-’85 — 23.3747, ’85-’01 — 231.3747) — закреплено на переднем щите за комбинацией приборов.
2. Реле лампы сигнализатора заряда аккумуляторной батареи (РС 702) — закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».
3. Реле ближнего света фар — Б (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
4. Реле дальнего света фар — А (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
5. Реле стеклоочистителя (РС 514) — установлено под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.
6. Регулятор напряжения (РР 380, РС 702, РС 121, 59.3702, 592.3702, 591.3702, 591.3702-01) — закреплено на брызговике левого лонжерона в моторном отсеке.
7. Реле звуковых сигналов (РС 528) — закреплено на брызговике левого лонжерона в моторном отсеке.
8. Реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) — закреплено на брызговике левого лонжерона в моторном отсеке. (c 2000 г. не устанавливается)
9. Реле-прерыватель контрольной лампы стояночного тормоза (РС 492) — расположено за щитком приборов. (С 1994г. не применяется)
10. Реле обогрева заднего стекла — расположено за щитком приборов.

Автор:

Гaличeв Илья Виктoрoвич
