Стекла

Акриловые или поликарбонатные элементы используются вместо закаленного тяжелого стекла при переделке заводских светильников. При выборе следует учитывать диаметр нового стекла, подгоняя его под размеры обычных блоков.

Акриловые фары изготовлены методом термоусадки, с использованием старого стекла в качестве матрицы. Минимальная толщина новой фары из оргстекла 4 мм. Преимущества акрилового блока – низкая стоимость, возможность изготовления в мастерской. К недостаткам можно отнести быстрый износ детали. Акрил быстро покрывается микротрещинами после попадания на него гравия, вылетевшего из-под колес впереди идущего автомобиля, теряет прозрачность после перегрева. Рекомендуется дополнительно защитить фары бронепленкой.

Фары из поликарбоната в два раза легче стекла и более устойчивы к механическим повреждениям. По сравнению с акрилом, поликарбонатные стекла со временем не мутнеют и не теряют светопроницаемость, устойчивы к перепадам температуры.

Какие фары используются на ВАЗ 2106

Головная оптика на ВАЗ 2106 представляет собой блок, в котором расположены две фары: дальний свет и ближний. Лампочка ближнего света установлена ближе к краю кузова. Элементы имеют раздельное подключение и переключаются механически через кнопку или рычаг в салоне. Штатно для Жигулей использовались галогеновые лампы с цоколем Н4 на 12 Вольт, мощностью 60/55 Вт.

Галогеновые лампы остаются самыми востребованными и сегодня, многие при замене используют современные образцы оптики от Бош или Осрам. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы.

Биксенон

Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.

При монтаже ксеноновой лампы потребуется переоборудовать корпус фары и установить блок розжига. Принцип работы основан на свечении газовой смеси после поступления  высокочастотного импульса, в конструкции нет стандартной нити накаливания.

Ксеноновые лампы более практичны в сравнении с галогенными, имеют увеличенный на 200 % срок эксплуатации, дают ровный белый свет, приближенный к дневному, термоустойчивы.

Тюнинг предполагает замену как всех четырех ламп головного освещения, таки и установку двух комплектов. По уровню освещения две биксеноновых фары обеспечивают весь спектр освещения автомобиля. Рассеиватель покрывают хром-краской.

Светодиодные лампы

Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:

• элементы виброустойчивы;
• для каждого блока установлена влагозащита;
• на 50 % дешевле, чем ксеноновые лампы;

Главным преимуществом светодиодного освещения перед ксеноновым остается качество. Луч дальнего света не ослепляет водителей встречного транспорта, легко корректируется. Из недостатков светодиодов отмечают высокое энергопотребление.

Устройство электрической сети автомобиля ВАЗ 2106

Благодаря такому конструктивному решению проводка ВАЗ 2106 выполнена следующим образом:

1. Основные электрические цепи автомобиля активируются только через замок зажигания;
2. Электрические механизмы, отвечающие за безопасность, соединены напрямую с аккумуляторной батареей через блок предохранителей;
3. Корпуса всех основных узлов автомобиля являются токопроводящими.

Замок зажигания

При обслуживании автомобиля своими руками нередко приходится выяснять причину отказа той или иной электрической системы. Лучше всего поиски отказов начинать с замка зажигания, поскольку данное устройство выполняет несколько функций в автомобиле:

1. Является управляющим механизмом системы зажигания;
2. Выполняет роль охранной и противоугонной системы;
3. Позволяет транспортировать на буксире автомобиль с включенной аварийной сигнализацией.

Схема проводки на ваз 2106 – электрическая системы пуска

На схеме обозначено:

1. Аккумуляторная батарея с подключением минусовой клеммы на массу (кузов авто);
2. Электрический стартер с выводом «50» от замка зажигания через пусковое реле;
3. Генератор;
4. Блок предохранителей;
5. Замок зажигания;
6. Пусковое реле.

Как работает электропроводка ваз 2106, подключенная к замку зажигания

У замка зажигания 4 положения, при активации которых происходит пере коммутация:

1. В положении «0» питание от АКБ подается только на клеммы 30 и 30/1. Все остальные системы отключены;
2. В положении «I» запитывается клемма 30-INT и 30/1-15. В этом режиме могут работать только габаритные огни, стеклоочиститель ветрового стекла, вентилятор печки отопителя;
3. В положении «II» к уже подключенным добавляется клемма 30-50. Активируется система зажигания, стартер, приборы на панели, габаритные огни и повороты;
4. В положении «III» активными остаются только габаритные огни, звуковой сигнал и стеклоочистители. Питание подается на клеммы 30-INT и 30/1.

ВАЗ 2106 с инжектором

Автомобили более поздних годов выпуска стали комплектоваться инжекторными силовыми агрегатами. Рассматривать электросхему таких машин не будем, поскольку она практически идентична описанной выше.

О переводе «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Электросхема подключения устройств в таких машинах претерпела определенные изменения:

1. Автомобили стали оборудоваться электрическими насосами, использующимися для увеличения уровня давления в рампе. В силовых агрегатах с карбюраторами такое давление отсутствует, в них используются механические насосные устройства.
2. Горючая смесь формируется непосредственно в цилиндрах ДВС. В классических версиях авто ее образование происходит в карбюраторе.
3. Добавлены электрические форсунки, они отвечают за впрыск горючего.
4. Также электросхема дополняется управляющим модулем ЭСУД. Устройство используется для обнаружения момента, при котором требуется впрыск горючей смеси. В карбюраторных версиях она попадает в цилиндры при открытии впускного клапана.

Как защищены основные элементов проводки машины ВАЗ-2106?

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

В случае повреждения одного из элементов цепи срабатывает предохранитель. При возникновении неисправностей основного комплекта предохранителей в работу включаются резервные, которые дополнительно установлены рядом с блоком зажигания. При обнаружении перегоревшего предохранителя недостаточно лишь заменить его – нужно детально изучить проводку и выяснить причину сгорания этой запчасти в ВАЗ-2106.

Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ-2106.

Стекла

При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.

Акриловые фары изготавливаются путем термоусадки, используя в качестве матрицы старое стекло. Минимальная толщина новой фары из оргстекла — 4 мм. Преимущества акрилового блока — низкая стоимость, возможность изготовить в мастерской. К недостаткам относится быстрый износ детали. Акрил быстро покрывается микротрещинами после удара гравием, вылетевшим из под колес впереди идущего транспорта, теряет прозрачность после перегрева. Рекомендуется дополнительно защищать фары бронированной пленкой.

Поликарбонатные фары в два раза легче, чем стекло, отличаются повышенной стойкостью к механическим повреждениям. В сравнении с акриловыми, поликарбонатные стекла не мутнеют со временем и не теряют светопропускной способности, устойчивы к перепадам температуры.

Схема ВАЗ-2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

• система запуска мотора;
• элементы заряда аккумулятора;
• система зажигания топливной смеси;
• элементы наружного и салонного освещения;
• система датчиков на панели приборов;
• элементы звукового оповещения;
• блок предохранителей.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Неисправности и ремонт фар

В процессе эксплуатации владелец ВАЗ 2106 не всегда замечает, что свет фар постепенно становится всё более бледным, заставляя водителя присматриваться к дороге. Причина — неизбежное через определённое время помутнение колбы лампы, поэтому специалисты рекомендуют взять в привычку регулярную замену ламп передних осветительных приборов. Если в автомобиле не горят отдельные лампы или фонари, это может быть следствием:

• выхода из строя одного из предохранителей;
• перегорания лампы;
• механического повреждения проводки, окисления наконечников или ослабления крепления электропроводов.

Если не переключается дальний или ближний свет, то, скорее всего, вышло из строя реле дальнего или ближнего света или окислились контакты подрулевого переключателя. В обоих случаях, как правило, требуется замена — соответственно, реле или переключателя. Заменить трёхрычажный переключатель необходимо и в том случае, когда не фиксируются или не переключаются его рычаги.

Как разобрать фару

Чтобы разобрать фару ВАЗ 2106 (например, для замены стекла), необходимо разогреть герметик по её периметру феном, после чего тонкой отвёрткой или ножом вынуть стекло. Фен — удобный инструмент в этом случае, но необязательный: некоторые разогревают фару на паровой бане или в духовке, хотя при этом существует риск перекалить стекло. Собирается фара в обратном порядке — наносится слой герметика и стекло аккуратно устанавливается на место.

Замена лампочек

Для замены лампы фары ВАЗ 2106 необходимо:

1. Демонтировать пластиковую накладку с помощью плоской отвёртки.
2. Крестообразной отвёрткой ослабить крепёжные винты обода, удерживающего фару.

Сборка конструкции после замены лампы выполняется в обратном порядке.

Корректор фар

Если автомобиль не укомплектован корректором, это устройство можно установить самостоятельно. По типу привода корректоры делятся на гидравлические и электромеханические. Гидравлический состоит из главного цилиндра и цилиндров привода фар, а также системы трубок и ручного регулятора, который устанавливается на панели приборов. Электромеханический — из сервопривода, проводов и регулятора. Регулировка фар гидрокорректором осуществляется за счёт изменения давления рабочей жидкости (которая должна быть незамерзающей) в цилиндрах. Электрокорректор изменяет положение фар с помощью сервопривода, который состоит из электродвигателя и червячной передачи: после подачи напряжения на электромотор вращательное движение преобразуется в поступательное, и шток, связанный с фарой шаровым соединением, изменяет угол её наклона.

Видео: работа электромеханического корректора фар на ВАЗ 2106

https://youtube.com/watch?v=2FlK5gHbcmA

Периодическая очистка требуется не только наружной, но и внутренней стороне фар ВАЗ 2106. Если необходимо избавиться от накопившейся за время эксплуатации грязи и пыли, можно воспользоваться одним из множества специальных чистящих средств

Важно при этом, чтобы средство не содержало в составе спирт, который может повредить напыление отражателя и оптику придётся менять. В некоторых случаях для очистки поверхности фары бывает достаточно зубной пасты или косметической мицеллярной жидкости для снятия лака

Чтобы вымыть внутреннюю поверхность фары, не снимая стекла, нужно вынуть из фары лампу, залить внутрь разбавленную чистящим средством воду и несколько раз хорошо взболтать, после чего промыть ёмкость чистой водой и просушить.

Предохранители

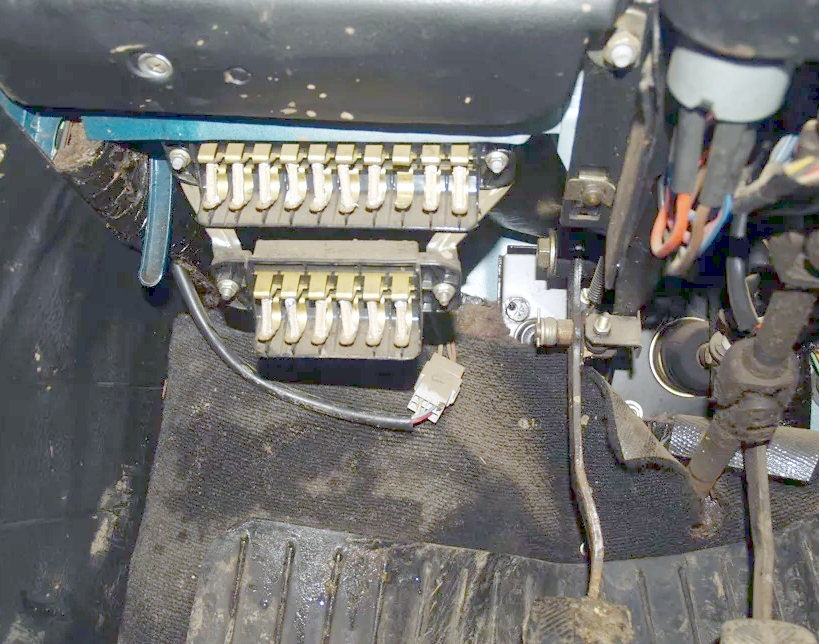

Главный блок предохранителей находится под панелью слева.

Схема

Описание

Реле включения ближнего и дальнего света фар

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.

Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.

Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

https://youtube.com/watch?v=6VxE8x8KVaQ

Основные неисправности реле

О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.

Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля

При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!

Схема обогрева заднего стекла

Видео к статье

предохранители ваз 2106, за что отвечают Проводка ваз 2106

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

ПРЕДОХРАНИТЕЛИ ВАЗ 2106 обозначения

Электросхема автомобиля ваз 2106

Реле Лампочки Генератора ВАЗ

Другие схемы:

• Схемы электрооборудования Москвич 2141 с двигателем ВАЗ-2106
• Предохранители и реле ВАЗ 2106
• Схемы электрооборудования ВАЗ-2107, ВАЗ-21072, ВАЗ-21074
• Схемы электрооборудования ВАЗ-2101, ВАЗ-2102
• Схемы электрооборудования ВАЗ–2101, ВАЗ–2102
• Схемы электрооборудования ВАЗ 2103
• Схемы электрооборудования ВАЗ 2104
• Схемы электрооборудования ВАЗ 2107
• Схемы электрооборудования ВАЗ-2104
• Схемы электрооборудования ВАЗ 2109
• Схемы электрооборудования ВАЗ-21083
• Схемы электрооборудования ВАЗ 2101

История автомобиля ВАЗ 2106

Схема ВАЗ 2106 дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель — автомобиль малого класса (вариант, который шел на экспорт — «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки ВАЗ 2106 началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

Схема включения наружного и внутреннего освещения

Разбирание пометок на электросхеме: 1 — подфарник; 2 — аккумулятор; 3 — подкапотная лампочка; 4 — генератор ВАЗ 2106; 5 — выключатель света заднего движения; 6 — главный блок предохранителей; 7 — свет бордачка; 8 — контролька габаритов; 9 — выключатель освещения приборов; 10 — выключатель наружного освещения; 11 — включатель зажигания; 12 — выключатель тормозных фонарей; 13 — розетка для переноски; 14 — выключатель лампочки открытой передней двери; 15 — лампа сигнализации открытой передней двери; 16 — выключатель лампочек в стойках передней двери; 17 — выключатели света в стойках задней двери; 18 — светильники; 19 — задние светильники; 20 — свет багажника; 21 — светильники номера; А — к лампам освещения приборов и прикуривателя

Какие фары используются на ВАЗ 2106

Головная оптика на ВАЗ 2106 представляет собой блок, в котором расположены две фары: дальний свет и ближний. Лампочка ближнего света установлена ближе к краю кузова. Элементы имеют раздельное подключение и переключаются механически через кнопку или рычаг в салоне. Штатно для Жигулей использовались галогеновые лампы с цоколем Н4 на 12 Вольт, мощностью 60/55 Вт.

Галогеновые лампы остаются самыми востребованными и сегодня, многие при замене используют современные образцы оптики от Бош или Осрам. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы.

Биксенон

Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.

При монтаже ксеноновой лампы потребуется переоборудовать корпус фары и установить блок розжига. Принцип работы основан на свечении газовой смеси после поступления  высокочастотного импульса, в конструкции нет стандартной нити накаливания.

Ксеноновые лампы более практичны в сравнении с галогенными, имеют увеличенный на 200 % срок эксплуатации, дают ровный белый свет, приближенный к дневному, термоустойчивы.

Тюнинг предполагает замену как всех четырех ламп головного освещения, таки и установку двух комплектов. По уровню освещения две биксеноновых фары обеспечивают весь спектр освещения автомобиля. Рассеиватель покрывают хром-краской.

Светодиодные лампы

Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:

• элементы виброустойчивы;
• для каждого блока установлена влагозащита;
• на 50 % дешевле, чем ксеноновые лампы;

Главным преимуществом светодиодного освещения перед ксеноновым остается качество. Луч дальнего света не ослепляет водителей встречного транспорта, легко корректируется. Из недостатков светодиодов отмечают высокое энергопотребление.

Задние фары

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

• указатель поворота;
• габарит;
• лампочка заднего хода;
• стоп-сигнал.

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

1. Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
2. Снять рассеиватель.
3. Слегка нажать на лампу.
4. Повернуть против часовой стрелки.
5. Выступы на цоколе должны совпасть с зазорами в патроне.
6. Вытащить лампочку.
7. Провести замену в обратном порядке.

Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106; 2 — генераторная установка «шестерки»; 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения; 4 — замок; 5 — пластиковый модуль с предохранительными элементами; 6 — контрольный световой индикатор, определяющий заряд АКБ; 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

1 — стартерное устройство автомобиля; 2 — АКБ; 3 — генераторная установка; 4 — замок зажигания.

1 — свечи зажигания; 2 — распределитель; 3 — выключатель зажигания; 4 — катушка; 5 — коммутатор; 6 — генератор; 7 — АКБ.

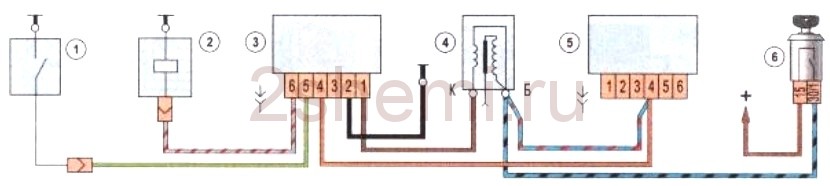

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата; 2 — непосредственно сам клапан двигателя; 3 — модуль, использующийся для управления карбюраторным узлом; 4 — катушка зажигания; 5 — коммутаторное устройство; 6 — переключатель зажигания, является замком.

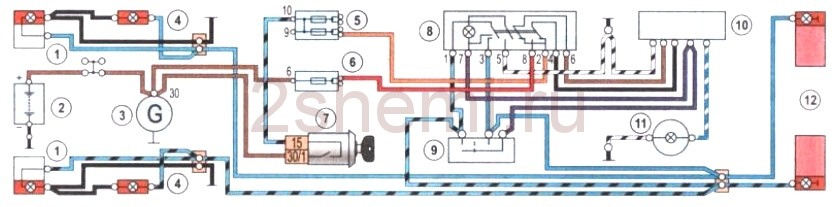

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах; 2 — АКБ VAZ-2106; 3 — генераторный узел авто; 4 — боковые поворотные огни, расположенные на передних крыльях; 5 — главный монтажный модуль с предохранительными элементами; 6 — вспомогательный управляющий блок с предохранительными устройствами; 7 — замок зажигания; 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли; 9 — переключательное устройство для активации и отключения поворотных огней; 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки; 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней; 12 — световые устройства указателей поворотных огней в задней оптике.

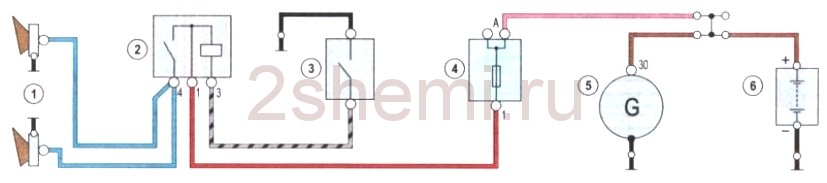

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов; 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения; 3 — переключатель звуковых импульсов; 4 — монтажный модуль с предохранительными элементами; 5 — генераторная установка ВАЗ 2106; 6 — АКБ.

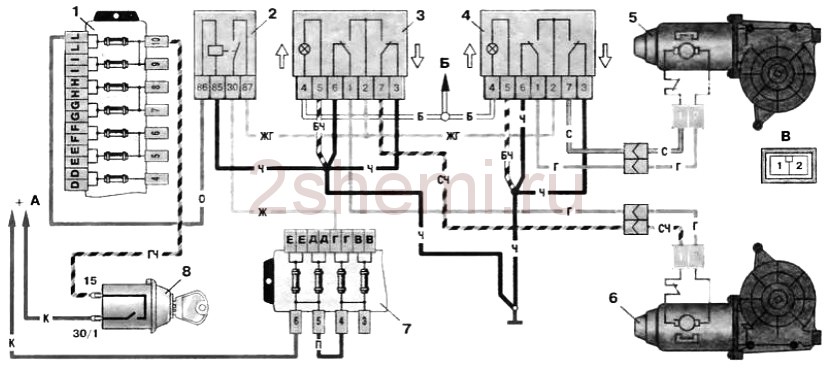

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль; 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников; 3 — переключательное устройство электростеклоподъемника, установленного на левой двери; 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди; 5 — электродвигатель левого подъемника стекла; 6 — вспомогательный модуль с предохранительными элементами; 7 — замок зажигания.

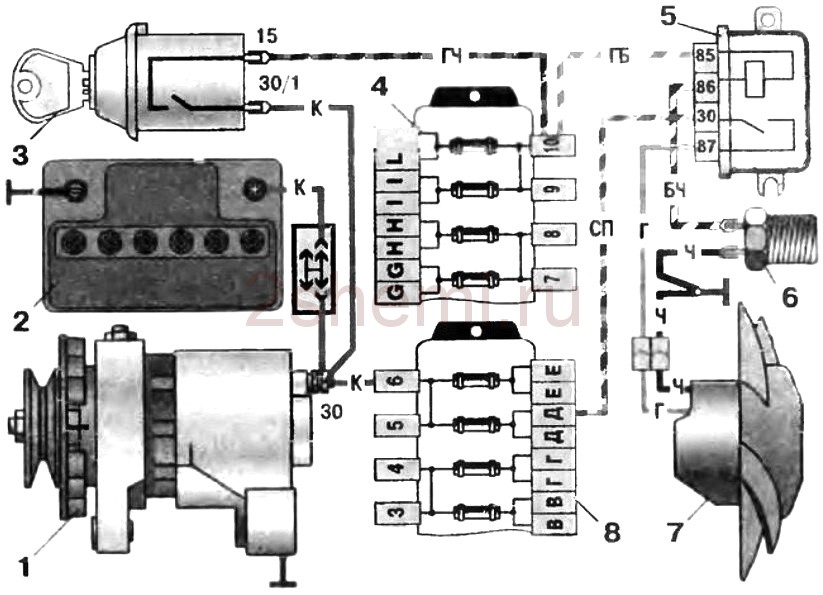

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом; 2 — АКБ; 3 — переключатель зажигания или замок; 4 — главный модуль с предохранительными элементами; 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата; 6 — контроллер активации вентилирующего устройства; 7 — непосредственно сам вентилятор; 8 — вспомогательный предохранительный модуль.
