Схема электрооборудования автомобиля газ-3110 с двигателем змз-402 газ 3110 волга

Общая схема электрооборудования автомобиля

Какие провода используют на автомобилях и какие основные цепи тока?

Для соединения потребителей с источниками тока на автомобилях используют многожильные провода низкого напряжения марки ПIВА и ПIВАЭ (ГОСТ 9751-70) с полихлорвиниловой изоляцией и разноцветной окраской.

На рисунке 123 представлена схема электрооборудования автомобиля ГАЗ-53А, в соответствии с которой есть такие основные цепи тока.

Рис.123.

Схема электрооборудования автомобиля ГАЗ-53А:1 – фара; 2 – передний габаритный фонарь; 3 – боковой повторитель указателя поворотов; 4 – транзисторный коммутатор; 5 – катушка зажигания; 6 – прерыватель-распределитель: 7 – соединительная панель; 8 – подавительный резистор; 9 – свеча зажигания; 10 – генератор; 11 – реле-регулятор; 12 – датчик термометра; 13 – датчик сигнализатора аварийной температуры охлаждающей жидкости; 14 – датчик сигнализатора аварийного давления масла; 15 – дополнительные резисторы; 16 – подкапотная лампа; 17 – датчик манометра; 18 – включатель зажигания; 19 – переключатель электродвигателя стеклоочистителя; 20 – электродвигатель стеклоочистителя; 21 – электродвигатель отопителя; 22 – переключатель; 23 – лампы освещения приборов; 24 – указатель манометра; 25 – амперметр; 26 – лампа аварийного давления масла; 27 – контрольная лампа дальнего света фар; 28 – лампа сигнализатора аварийной температуры охлаждающей жидкости в двигателе; 29 – указатель уровня топлива; 30 – указатель термометра; 31 – контрольная лампа указателей поворота; 32 – предохранитель; 33 – плафон; 34 – выключатель плафона; 35 – переключатель датчиков уровня топлива; 36 – штепсельная розетка переносной лампы; 37 – датчик уровня топлива; 38 – датчик уровня топлива в дополнительном баке; 39 – прерыватель указателей попорота; 40 – выключатель стоп-сигнала; 41 – центральный переключатель света; 42 – аккумуляторная батарея; 43 – дополнительное реле стартера; 44 – кнопка сигнала; 45 – звуковой сигнал; 46 – стартер; 47 – соединитель проводов; 48 – ножной переключатель света; 49 – переключатель указателей поворота; 50 – штепсельная розетка прицепа; 51 – задний габаритный фонарь.

Цепь управления транзистором: положительная клемма батареи – зажим стартера – амперметр – зажим АМ включателя зажигания – зажим КЗ – зажим ВК-Б блока дополнительных резисторов – зажим К резисторов – зажим К катушки зажигания – безымянный зажим катушки зажигания – безымянный зажим транзисторного коммутатора – эмиттер – база транзистора – первичная обмотка импульсного трансформатора – зажим Р транзисторного коммутатора – зажим прерывателя-распределителя – контакты прерывателя – «масса» – отрицательная клемма батареи.

Цепь питания ламп фар: положительная клемма генератора – амперметр – зажим АМ включателя зажигания – предохранитель 20 А – зажим 1 центрального переключателя – зажим 4 центрального переключателя – ножной переключатель – передняя соединительная панель – зажим фары – нить накала лампы дальнего или ближнего света в зависимости от положения ножного переключателя света – корпус фары – «масса» – отрицательная клемма генератора.

Цепь питания ламп подфарников и задних фонарей: положительная клемма генератора – зажим амперметра – зажим АМ включателя зажигания – предохранитель 20 А – зажим 1 центрального переключателя – зажим 3 центрального переключателя – задняя соединительная панель – зажим подфарников – «масса» – отрицательная клемма генератора.

Цепь питания указателя давления масла: положительная клемма генератора – зажим амперметра – зажим АМ включателя зажигания – зажим ПР включателя зажигания – предохранитель 15А – указатель давления масла – датчик давления масла – «масса» – отрицательная клемма генератора.

***Проверьте свои знания и ответьте на контрольные вопросы по теме «Приборы освещения»

генератор, зажигание, зажим, клемма, лампа, переключатель, схема электрооборудования автомобиля

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

• ГПТ – генератором переменного тока;
• КТС – системой зажигания контактно-транзисторной;
• подогревателем пуска;
• проводкой различного напряжения, соединяющей все элементы в единую схему.

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В .

Состоит она, кроме того, из следующих компонентов:

• коммутатора;
• источников, подающих ток;
• катушки;
• резистора (добавочного);
• распределителя зажигания (трамблера);
• свечей с их наконечниками;
• выключателя зажигания;
• проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

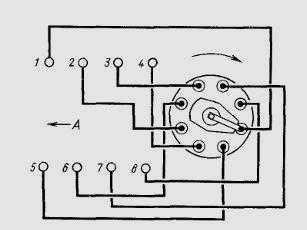

• Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
• Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
• Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Проводка

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля

В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Подготовка к установке реле фар для ГАЗ-2410

Установка реле фар на ГАЗ-2410 может значительно улучшить качество освещения дороги в темное время суток. Для подготовки к установке реле фар необходимо выполнить следующие шаги:

Выбрать подходящее реле фар. Перед покупкой реле необходимо уточнить его совместимость с моделью ГАЗ-2410. Рекомендуется обратиться к специалистам или изучить информацию в технической документации автомобиля.

Проверить состояние проводки и разъемов. Перед установкой реле фар необходимо убедиться, что провода и разъемы в хорошем состоянии. При необходимости, провести замену поврежденных элементов.

Выбрать оптимальное место для установки реле. Рекомендуется выбирать место для установки реле фар вблизи батареи, чтобы минимизировать потери напряжения на проводах.

Провести подключение реле фар. В соответствии с схемой подключения, необходимо правильно подсоединить провода к реле фар и к существующей проводке автомобиля

Важно правильно и аккуратно провести монтаж, чтобы избежать перекрывания проводов и обеспечить надежное соединение.

Проверить работу реле фар. После установки реле фар необходимо провести проверку его работы

Рекомендуется сначала протестировать работу фар в условиях стоящего автомобиля, затем сделать тестовую поездку в темное время суток и убедиться в правильной работе фар при включенных габаритных огнях и дальнем свете.

Правильная установка реле фар для ГАЗ-2410 позволит значительно улучшить видимость дороги и повысить безопасность в пути, особенно в темное время суток и в плохую погоду. Запомните, что установка и подключение электрооборудования автомобиля требует аккуратности и знания основ электротехники, поэтому при возникновении сомнений или непонятных моментов, рекомендуется обратиться за помощью к профессионалам.

Электросхема Газель 3302 двигатель 402 карбюратор

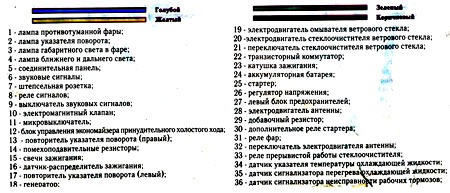

В1 – датчик указателя давления масла; В2 – датчик сигнализатора аварийного давления масла; В7 – датчик указателя температуры охлаждающей жидкости; В8 – датчик перегрева двигателя; В12 – датчик указателя уровня топлива; В20 – термовыключатель вентилятора системы охлаждения; В46 – датчик спидометра; В67 – датчик уровня тормозной жидкости; В68 – датчик-распределитель; В93 – датчик контрольной лампы воздушной заслонки карбюратора; D4 – блок управления ЭПХХ; Е1, Е2 – левая и правая фары; Е3, Е4 – левая и правая противотуманные фары; Е7, Е8 – левый и правый указатели поворота; Е9, Е10 – левый и правый боковые повторители поворота; Е16 – плафон освещения салона; Е27, Е28 – левый и правый задние фонари; Е30, Е72 – подсветка номерного знака; Е35 – освещение моторного отсека; Е59 – прикуриватель; Е61 – освещение багажника; Е71 – освещение вещевого ящика; Е80 – дополнительный стоп-сигнал; Е81, Е82 – задний фонарь в крышке багажника; F1-F4 – свечи зажигания; F41 – блок предохранителей левый; F42 – блок предохранителей правый; F43 – блок предохранителей в моторном отсеке; G1 – генератор; G2 – аккумуляторная батарея; Н1, Н2 – звуковые сигналы; Н7 – индикатор аварийного давления масла; Н8 – индикатор перегрева; Н16 – индикатор правого поворота; Н17 – индикатор левого поворота; Н19 – индикатор резерва топлива; Н20 – индикатор дальнего света фар; Н30 – индикатор включенного стояночного тормоза; Н54 – индикатор неисправности генератора; Н56 – индикатор падения уровня тормозной жидкости; Н62, Н63 – лампы габаритного освещения передние; Н64, Н65 – лампы фар; Н66–Н69 – лампы подсветки; Н70, Н71 – задние противотуманные фонари; Н72, Н73 – фонари заднего хода; Н74, Н75 – стоп-сигналы; Н76, Н77 – лампы габаритного освещения задние; Н78, Н79 – задние указатели поворота; Н80 – индикатор габаритного света; Н81 – контрольная лампа-дублер; Н92 – контрольная лампа воздушной заслонки карбюратора; Н97 – индикатор обогрева сидений; К1 – реле стартера; К3 – реле стеклоочистителя; К7 – реле звукового сигнала; К12 – реле указателей поворота; К13 – реле индикатора стояночного тормоза; К20 – реле противотуманных фар;

К36 – реле электродвигателя вентилятора системы охлаждения; К40 – реле фар; К42 – реле обогрева заднего стекла; К54 – реле обогрева сидений; М1 – стартер; М2 – электродвигатель вентилятора отопителя; М3 – электродвигатель вентилятора охлаждения двигателя; М4 – стеклоочиститель; М5 – насос стеклоомывателя; М19 – привод антенны; Р1 – спидометр; Р2 – комбинация приборов; Р3 – тахометр; Р5 – вольтметр; Р6 – указатель температуры охлаждающей жидкости; Р7 – указатель давления масла; Р8 – указатель уровня топлива; R1– R4 – помехоподавительные резисторы; R12 – резистор вентилятора отопителя; R14 – нагревательный элемент заднего стекла; R17, R18 – обогреватели сидений; R25, R26 – обогреватели жиклеров омывателя стекла; S1 – выключатель зажигания; S5 – выключатель аварийной сигнализации; S6 – переключатель вентилятора отопителя; S9 – переключатель указателей поворота; S12 – переключатель стеклоочистителя; S18 – выключатель противотуманных фонарей; S19 – выключатель противотуманных фар; S29 – выключатель фонаря заднего хода; S30 – выключатель стоп-сигналов; S36 – выключатель звукового сигнала; S39 – центральный переключатель освещения; S52 – выключатель стояночного тормоза; S54 – выключатель проверки исправности ламп индикаторов; S61 – выключатель обогрева заднего стекла; S63 – переключатель антенны; S70, S71 – дверные выключатели; S72 – выключатель системы ЭПХХ; S77 – выключатель освещения вещевого ящика; S91, S92 – выключатели обогрева сидений; S109 – выключатель подогрева жиклеров омывателя; Т1 – катушка зажигания; V1 – регулятор напряжения; V2 – коммутатор системы зажигания; V3 – электромагнитный клапан ЭПХХ; U2 – магнитола; Х3 – розетка переносной лампы.

Электронная схема автомобиля

Электросхема газ 24 стала настоящим прорывом в советском машиностроении. Когда серийное производство Волги было закончено, микроконтроллеры еще не вошли в промышленное применение. Но электронные блоки ничем не уступали по качеству и легкости ремонта Волги 24.

На представленной схеме электрооборудования газ 2410 представлены 68 элементов. 23,24, 25 и 58 элементы — это система зажигания газ 24. Электронные схемы указателей поворотов и уровней представлены под номерами 1, 2, 31, 33, 37, 39, 44, 49, 51, 54, 57. Все сигналы (звуковые, аварийные, торможения) представлены номерами 3, 4, 5, 14, 53, 68.

Штепсельная розетка под номером 6, стеклоомыватель и стеклоочиститель — 7 и 9 соответственно. 28 — комбинация приборов, 41 — амперметр, 43 — прикуриватель, 47 — генератор, 48- регулятор напряжения, 59,60 — стартер, 64 — аккумуляторная батарея. Здесь же представлена и вторая цветная схема газ 2410, с большим числом элементов, подписи и расшифровку которых вы найдете прямо на схеме.

Реле фар для ГАЗ-2410: устройство и принцип работы

Реле фар является одним из важнейших элементов электрической системы автомобиля ГАЗ-2410. Оно отвечает за коммутацию электрического тока на фары, обеспечивая нормальную работу осветительных приборов автомобиля в различных режимах работы.

Устройство реле фар довольно просто. Оно состоит из множества контактов, которые при подаче напряжения от аккумулятора перемыкаются, открывая или закрывая цепь между источником питания и фарами. Реле фар обычно имеет два режима работы: ближний и дальний свет. Переключение между этими режимами осуществляется по команде водителя через переключатель фар в салоне автомобиля.

Также реле фар может иметь дополнительные функции, такие как автоматическое включение фар при включении зажигания, автоматическое выключение фар при выключении зажигания, регулировка яркости света и другие опции. Это обеспечивает удобство и безопасность водителя в различных условиях дорожного движения.

Реле фар для ГАЗ-2410 имеет свою схему подключения, которая может быть представлена в виде таблицы. Данная схема включения позволяет корректно подключить реле фар к осветительной системе автомобиля и обеспечить его правильную работу.

Электронная схема автомобиля

Электросхема газ 24 стала настоящим прорывом в советском машиностроении. Когда серийное производство Волги было закончено, микроконтроллеры еще не вошли в промышленное применение. Но электронные блоки ничем не уступали по качеству и легкости ремонта Волги 24.

Электронная схема газ 24

На представленной схеме электрооборудования газ 2410 представлены 68 элементов. 23,24, 25 и 58 элементы — это система зажигания газ 24. Электронные схемы указателей поворотов и уровней представлены под номерами 1, 2, 31, 33, 37, 39, 44, 49, 51, 54, 57. Все сигналы (звуковые, аварийные, торможения) представлены номерами 3, 4, 5, 14, 53, 68. Электродвигатели: 8, 10, 11, 12, 13, 15, 16. Фонари, фары и лампы: 17, 18, 19, 20, 21, 22, 32, 34, 35, 36, 38, 40, 45, 46, 55, 56. Датчики: 44, 49, 50, 51, 52, 62. Выключатели: 58, 61, 65, 66, 68. Свет: 14, 20, 26, 29, 35, 63, 65, 67. Предохранители: 27,42.

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ГАЗ.

При замене неисправного предохранителя следует подогнуть держатель предохранителя для обеспечения надежного контакта.

Предохранитель магнитолы

На автомобиле установлена стереофоническая магнитола. Магнитола подключена к клемме INT выключателя зажигания. Предохранитель установлен на питающем проводе магнитолы.

• Плохо ловит вай фай андроид магнитола



• Дэу матиз горит значок аккумулятора



• Плохо тянет киа спортейдж 3



• Как отключить блютуз на автомагнитоле dexp



• Можно ли снять машину с учета с штрафами

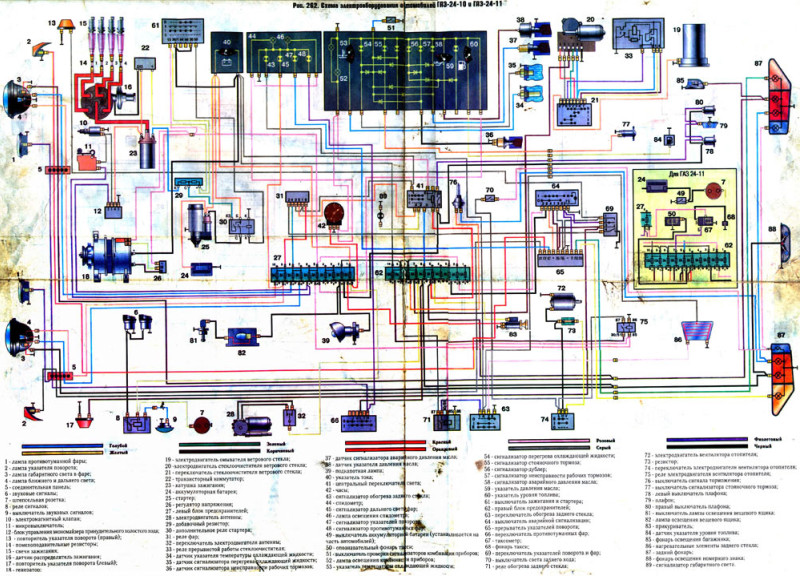

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно) (кликабельно)

Защищаемые цепи автомобиля

Цветовая маркировка плоских ножевидных предохранителей:

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Общий вид расположения электрооборудования на автомобиле

1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя указателей поворота);

Проводка ГАЗ 2410: подключение фар и задних фонарей

Правильное подключение фар и задних фонарей в проводке автомобиля ГАЗ 2410 очень важно для обеспечения безопасности на дороге. В данной инструкции мы подробно рассмотрим схему проводки и дадим инструкцию по установке

Подключение фар:

1. Возьмите провода соответствующих цветов: белый и черный.

2. Откройте капот автомобиля и найдите разъемы для подключения фар.

3. Вставьте белый провод в разъем, предназначенный для фары, и закрепите его винтом или зажимом.

4. Подсоедините черный провод к заземляющему контакту на кузове автомобиля.

5. Проверьте, правильно ли подключена проводка фар, и закройте капот автомобиля.

Подключение задних фонарей:

1. Установите задние фонари на автомобиль, используя предусмотренные отверстия и крепежные элементы.

2. Возьмите провода соответствующих цветов: красный и черный.

3. Найдите разъемы для подключения задних фонарей.

4. Вставьте красный провод в разъем, предназначенный для фонаря, и закрепите его винтом или зажимом.

5. Подсоедините черный провод к заземляющему контакту на кузове автомобиля.

6. Проверьте, правильно ли подключена проводка задних фонарей.

Проверка работоспособности:

После завершения установки проводки фар и задних фонарей необходимо провести проверку работоспособности.

1. Заведите автомобиль и включите фары.

2. Убедитесь, что фары светятся ярко и равномерно.

3. Проверьте работу задних фонарей при включении аварийной сигнализации и тормозного педали.

Важные указания:

1. При подключении проводки следуйте схеме, указанной в руководстве по эксплуатации автомобиля ГАЗ 2410.

2. Проверьте соответствие проводов цвету их обозначения.

3. При необходимости замены или ремонта проводки обратитесь к специалисту или в автосервис.

Следуйте инструкции по установке проводки ГАЗ 2410 и обеспечьте надежность работы фар и задних фонарей вашего автомобиля!

Технические параметры

Силовой агрегат

Конструктивно новая модель унаследовала все основные узлы и агрегаты предшественника.

В частности, на автомобиль в первые годы выпуска устанавливался:

1. ЗМЗ 402.10 – рядный бензиновый двигатель объемом 2,5 литра и мощностью 100 л.с.;
2. Позже появился 16-ти клапанник ЗМЗ 4062.10 мощностью в 150 л.с., имевший 2 распредвала в клапанной крышке (старый двигатель имел нижнее расположение).

Но по ряду параметров и новый, и тем более старый силовые агрегаты не могли конкурировать с иностранными моделями, что вынуждало автопредприятие искать поставщиков двигателей за рубежом. (см. также статью Особенности схемы электропроводки Нива Шевроле)

1. В 1995 году была выпущена опытная партия с силовым агрегатом Rover . Это была рядная шестнадцати клапанная 2,0 л «четверка» мощностью в 136 л.с.;
2. В 1997 году автопроизводитель комплектовал модель двигателем японского производства от компании Toyota . Это были и 4-х и 6-ти цилиндровые рядные бензиновые моторы от модели Land Cruiser, а также дизель объемом в 2,5 л от модели Crown;
3. Двигатель Chrysler в заводской программе появился после того, как повысилась цена на силовые агрегаты производства ЗМЗ, а ГАЗ не готовы был покупать их по столь высокой стоимости .

Справочно! Чаще всего установкой двигателей японского производства занимались в частных компаниях Москвы и Санкт-Петербурга. Из-за сложностей с запчастями и обслуживания широкого распространения в российских глубинках не получили. Что касается двигателей Chrysler, то их сегодня ГАЗ производит по закупленным чертежам и устанавливает серийно.

Электрооборудование

Вслед за двигателем ЗМЗ с машины-донора перекочевала и электропроводка ГАЗ 31029:

• Система зажигания в точности повторяла схему ГАЗ 24-10;
• Установка импортных двигателей потребовала перенастройки систем автомобиля;
• Появившаяся позже панель приборов с электронными приборами на шаговых электромоторах изменила и внутрисалонную схему электрооборудования. (см. также статью Особенности схемы электропроводки ГАЗ)

Обратите внимание! Любая инструкция на автомобили «Волга» ссылается на конкретный силовой агрегат, поскольку обслуживание и ремонт напрямую зависят от установленной модели двигателя

Основные компоненты схемы проводки ГАЗ 2410

Схема проводки ГАЗ 2410 представляет собой документ, на котором изображены и описаны все электрические соединения и компоненты автомобиля. Знание основных компонентов схемы проводки позволит вам легче разобраться в электрической системе автомобиля и выполнить необходимые ремонтные работы.

Основные компоненты:

1. Проводники и кабели: являются основными элементами проводки. Проводники представляют собой медные или алюминиевые жилы, используемые для передачи электрического тока. Кабели представляют собой несколько проводников, обернутых в изоляцию и защитный слой.
2. Предохранители: используются для защиты электрической системы от перегрузок и короткого замыкания. Предохранители обычно имеют различную мощность и могут быть заменены при необходимости.
3. Реле: устройства, которые управляют электрическими цепями. Реле могут отвечать за включение и выключение определенных компонентов, таких как фары, сигналы поворота и т. д.
4. Выключатели: компоненты, которые используются для включения и выключения различных электрических цепей. В автомобиле ГАЗ 2410 выключатели могут контролировать работу освещения, стеклоочистителей, обогрева и других систем.
5. Лампы и светодиоды: используются для освещения и сигнализации. Лампы и светодиоды могут быть использованы для фар, габаритных огней, стоп-сигналов и других элементов автомобильной сигнализации.
6. Датчики и сенсоры: компоненты, которые считывают информацию о параметрах автомобиля, таких как температура, давление и скорость. Датчики и сенсоры могут передавать эти данные в систему управления автомобилем.
7. Аккумулятор: используется для запуска двигателя и питания электрической системы автомобиля. Аккумулятор обеспечивает электрической энергией все компоненты автомобиля.
8. Генератор: генерирует электрическую энергию и заряжает аккумулятор при работающем двигателе. Генератор играет важную роль в поддержании работоспособности электрической системы автомобиля.

Знание основных компонентов схемы проводки ГАЗ 2410 позволит вам легче понять работу электрической системы автомобиля и выполнить необходимые ремонтные работы. В случае возникновения проблем с проводкой рекомендуется обратиться к специалистам для проведения диагностики и ремонта.

Схема электропроводки ГАЗ: история развития от НАЗ-АА до Газели

Отечественное автомобилестроение ведет свой отчет с 31 мая 1929 года, когда Советское правительство подписало контакт с Ford Motor Company о технической помощи в организации производства. И всякий раз нашим инженерам приходилось проявлять изобретательность, будь-то запуск первой модели НАЗ-АА или разрабатываемая схема электропроводки ГАЗ 52.

Справочно: В конце января 1932 года с заводского конвейера в Нижнем Новгороде сошли первые отечественные автомобили. Они получили название НАЗ-АА, которое расшифровывалось как Новгородский автомобильный завод и первая модель АА. Спустя 8 месяцев Нижний Новгород был переименован в Горький, согласно распоряжения Правительства СССР. И с этого момента изменилась и аббревиатура завода в названиях транспортных средств с НАЗ на ГАЗ.

Как определить неисправность?

Вся электрика автомобиля защищена предохранителями. Мощные потребители энергии в своей конструкции имеют реле. Кроме того, все приборы в сети соединены проводами и разъемами.

Таким образом, при поиске неполадок, нужно проверить следующие компоненты:

• предохранители;
• реле;
• целостность проводки;
• надежность соединений.

При поиске неисправностей, нужно проверить места крепления на «массу». Если не горят осветительные приборы, возможно перегорели лампочки. Поиск обрыва цепи осуществляется с помощью мультиметра. Напряжение на участках цепи можно проверить с помощью контрольной лампочки.

Проверка и замена модуля зажигания ЗМЗ-406

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения.

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

ГАЗ — 24 — 10 / 12

Данное описание предохранителей подойдет для моделей ГАЗ 24-10 и ГАЗ 24-12 выпускавшихся с 1984 по 1992 год.

p, blockquote 25,0,0,1,0 —>

Блок предохранителей в панели со стороны пассажира, за защитной крышкой.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Назначение

p, blockquote 30,0,0,0,0 —>

Левый блок

p, blockquote 31,0,0,0,0 —>

Правый блок

p, blockquote 33,0,0,0,0 —>

Если на автомобиле установлена стереофоническая магнитола. Магнитола подключена к клемме INT выключателя зажигания. Предохранитель установлен на питающем проводе магнитолы. Реле находятся под панелью со стороны водителя.

Схема подключения электронного зажигания на 402 двигатель

Ваш браузер не поддерживает фреймы! —>

В начале августа собрал двухкатушечное зажигание по схеме И. Игнатьева прочитав его статью «без бегунка». Ставил задачи: 1 четкая работа двигателя на холостых 2 приемистость (за счет более мощной искры в результате отсутствия бегунка) 3 гарантированный пуск зимой в холодную погоду

Эксплуатационные особенности проводки

Вся проводка Газ 3110 имеет ряд особенностей, которые необходимо учитывать при эксплуатации автомобиля:

Проводка Газ 3110 включает в себя различные электрооборудование, такие как фары, стеклоочистители, автосигнализация и другие элементы, которые обеспечивают работу различных систем автомобиля.
Для обеспечения надежности работы проводки необходимо регулярно проверять состояние и целостность всех проводов, а также контролировать работу электрооборудования.
Важно помнить, что неправильная эксплуатация проводки может привести к поломке электрооборудования или даже возникновению пожара. Поэтому необходимо следовать инструкциям по эксплуатации и соблюдать правила безопасности.
При обнаружении каких-либо неисправностей в работе электрооборудования или проводки необходимо обращаться к специалистам для проведения диагностики и ремонта.
Также рекомендуется периодически производить профилактическую проверку и чистку контактов проводов, чтобы обеспечить надежную работу всей электроники.
При замене проводов необходимо использовать только качественные и сертифицированные запчасти, чтобы обеспечить долговечность и надежность работы новой проводки.. Используя данные рекомендации, можно обеспечить надежную и безопасную работу проводки Газ 3110, а также предотвратить возможные поломки и аварии, связанные с неисправностями в электрооборудовании автомобиля

Используя данные рекомендации, можно обеспечить надежную и безопасную работу проводки Газ 3110, а также предотвратить возможные поломки и аварии, связанные с неисправностями в электрооборудовании автомобиля.

Автор:

Гaличeв Илья Виктoрoвич
