Система управления двигателя (эсуд) 2111 автомобилей ваз 2108, 2109, 21099, электрическая схема

Общее описание электросхемы ВАЗ 21110 инжектор

Электросхема ВАЗ 21110 инжектор представляет собой сложную систему, направленную на обеспечение электропитания и функционирования всех узлов и компонентов автомобиля. Она состоит из множества проводов, разъемов, предохранителей, реле и других элементов, обеспечивающих передачу электрической энергии по всему автомобилю.

Основная задача электросхемы ВАЗ 21110 инжектор — обеспечить питание электронной системы управления двигателем (ЭСУД) и других систем автомобиля. Это включает передачу сигналов от датчиков, управление клапаном дроссельной заслонки, системой зажигания, впрыском топлива и другими важными функциями.

ВАЗ 21110 инжектор использует систему инжекторного впрыска топлива, что требует превосходной и надежной электросхемы. Она включает в себя провода и разъемы, соединяющие различные датчики и электрические узлы с ЭСУД, а также предохранители и реле для обеспечения защиты и правильного функционирования системы.

Электросхема ВАЗ 21110 инжектор является комплексным и важным компонентом автомобиля

Ее правильное функционирование обеспечивает бесперебойную работу всех систем автомобиля, что важно для безопасности и удобства водителя и пассажиров

Модуль зажигания

Бесконтактная схема построена на использовании электронного модуля зажигания. Он сделан неразборным, и при поломке его нужно просто заменить – цена данной детали не высока, и не сильно сказывается на эксплуатационных затратах.

Модуль зажигания ВАЗ 2111 при отказе следует заменить

Конструктивно состоит из:

  1. парных управляющих электронных блоков (по одному на 2 цилиндра);
  2. парных катушек зажигания.

https://youtube.com/watch?v=SfCG2tKNvUs

Выводы: автомобили ВАЗ 2111 зарекомендовали себя наилучшим образом и в плане ходовых качеств, и в плане эксплуатации. Радует тот факт, что основные узлы и электрические схемы соответствуют заявленному ресурсу.

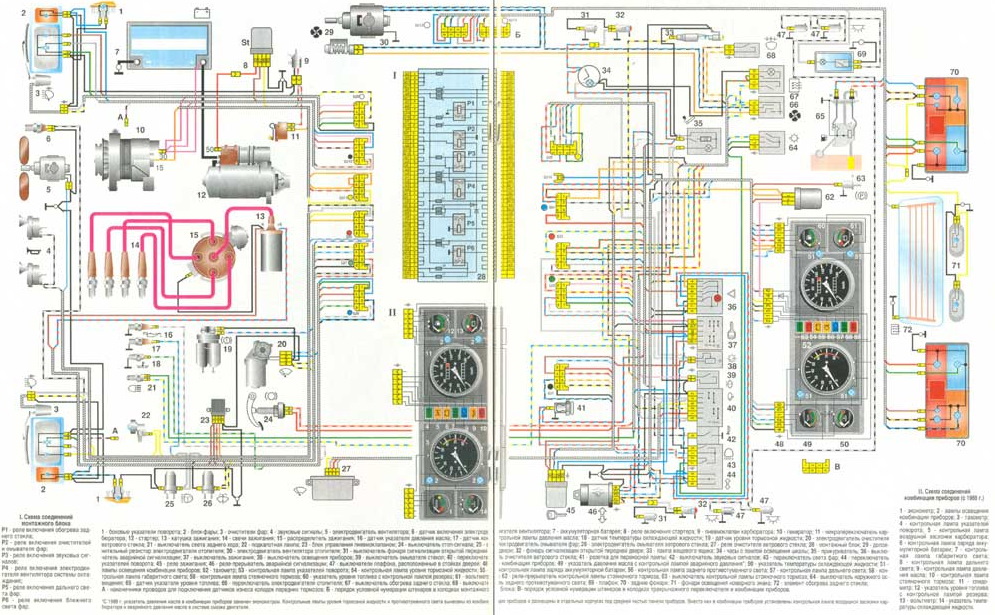

Схема ВАЗ 2110 инжектор 16 клапанов

1 – блок-фара 35 – выключатель освещения приборов 2 – датчики износа колодок передних тормозов 36 – выключатель зажигания 3 – выключатель света заднего хода 37 – монтажный блок 4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции 5 – звуковой сигнал 39 – контроллер отопителя 6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации 7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем 8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика 9 – стартер 43 – выключатель лампы освещения вещевого ящика 10 – аккумуляторная батарея 44 – прикуриватель 11 – генератор 45 – блок индикации бортовой системы контроля 12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы 13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения 14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери 15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери 16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери 17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы 18 – клапан рециркуляции 52 – часы 19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери 20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери 21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери 22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота 23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза 24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя 25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света 26 – датчик уровня тормозной жидкости 60 – плафон освещения салона 27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне 28 – переключатель наружного освещения 62 – выключатель в стойке передней двери 29 – комбинация приборов 63 – выключатель в стойке задней двери 30 – выключатель заднего противотуманного света 64 – наружный задний фонарь 31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь 32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака 33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника 34 – подрулевой переключатель А – колодки для подключения электродвигателя омывателя заднего стекла В – колодки для подключения жгута системы впрыска С – к колодке жгута предупредительного света D – колодка для подключения к бортовому компьютеру Е – к колодке жгута очистителей фар F – колодка для подключения к датчику уровня топлива в модуле электробензонасоса G – к элементу обогрева заднего стекла H – колодка для подключения дополнительного сигнала торможения J – к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Интерактивная схема электрооборудования автомобиля ВАЗ-2110

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – датчик включения электродвигателя вентилятора

4 – электродвигатель вентилятора системы охлаждения двигателя
5 – звуковой сигнал
6 – генератор
7 – датчик уровня масла
8 – блок управления электромагнитным клапаном карбюратора
9 – контроллер отопителя
10 – выключатель клапана рециркуляции
11 – лампа подсветки рычагов управления отопителем
12 – коммутатор
13 – концевой выключатель карбюратора
14 – датчик контрольной лампы давления масла
15 – свечи зажигания
16 – электромагнитный клапан карбюратора
17 – датчик указателя температуры охлаждающей жидкости
18 – датчик-распределитель зажигания
19 – катушка зажигания
20 – стартер
21 – электродвигатель вентилятора отопителя
22 – дополнительный резистор электродвигателя отопителя
23 – датчик скорости
24 – выключатель света заднего хода
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – датчик уровня тормозной жидкости
28 – колодки для подключения электродвигателя омывателя заднего стекла
29 – аккумуляторная батарея
30 – электродвигатель омывателя ветрового стекла
31 – датчик уровня омывающей жидкости
32 – датчик уровня охлаждающей жидкости
33 – моторедуктор очистителя ветрового стекла
34 – монтажный блок
35 – колодки для подключения жгута предупредительного света
36 – переключатель наружного освещения
37 – комбинация приборов
38 – выключатель заднего противотуманного света
39 – контрольная лампа противотуманного света
40 – контрольная лампа обогрева заднего стекла
41 – часы
42 – выключатель обогрева заднего стекла
43 – подрулевой переключатель
44 – колодка для переключения проводов при установке блок-фар другого типа
45 – регулятор освещения приборов
46 – выключатель зажигания
47 – колодки для подключения жгута проводов очистителей фар
48 – розетка для переносной лампы
49 – передний плафон освещения
салона
50 – выключатель стоп-сигнала
51 – плафон освещения салона
52 – блок бортовой системы контроля
53 – датчик указателя уровня топлива
54 – выключатель аварийной сигнализации
55 – датчик ремня безопасности водителя
56 – прикуриватель
57 – лампа подсветки пепельницы
58 – выключатель лампы освещения вещевого ящика
59 – колодка для подключения бортового компьютера
60 – лампа освещения вещевого ящика
61 – боковые указатели поворота
62 – выключатели в стойках передних дверей
63 – выключатели в стойках задних дверей
64 – выключатель контрольной лампы стояночного тормоза
65 – фонарь освещения багажника
66 – датчик температуры для системы отопления
67 – наружные задние фонари
68 – внутренние задние фонари
69 – фонари освещения номерного знака
70 – элемент обогрева заднего стекла
71 – колодка для подключения дополнительного стоп-сигнала
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка


2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

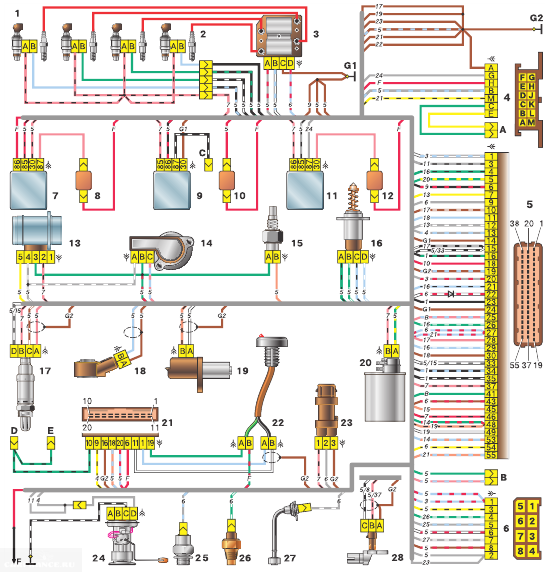

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;

Мотор 21120 (Евро-2) 21124 (Евро-2) 21124 (Евро-3)
Форсунки 1 2 2
Катушка зажигания 1 1
Свечи 2
Модуль зажигания 3
Разъём диагностики 4 Б Б
ЭБУ 5 3 3
Отводы на приборку 6 Е Е
Реле зажигания (6) 7 4 4
Предохранитель цепей зажигания (1) 8 5 5
Реле вентилятора (4) 9 6 6
Предохранитель вентилятора (2) 10 7 7
Реле бензонасоса (5) 11 8 8
Предохранитель бензонасоса (3) 12 9 9
ДМРВ 13 10 10
Датчик неровной дороги 11
ДПДЗ 14 11 12
ДТОЖ 15 12 13
РХХ 16 17 14
Лямбда-зонд основной 17 14 15
Лямбда-зонд дополнительный 16
Датчик детонации 18 15 18
ДПКВ 19 16 19
Клапан продувки адсорбера 20 13 17
Блок АПС 21 18 20
Индикатор АПС 22 19 21
Датчик скорости 23 21 23
Бензонасос + датчик уровня 24 22 24
Датчик давления масла 25 23 25
Датчик термометра тосола 26 24 26
Датчик уровня масла 27
Датчик фаз 28 20 22
Разъём ABS A А А
Разъём кондиционера B В В
Разъём вентилятора C
Подсветка замка зажигания (к бело-голубому проводу) D+E
Отводы к жгуту дверей Д Д
+АКБ F Г Г
Масса G1+G2 G1+G2 G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Принцип работы электросхемы ВАЗ-2111 инжектор 8 и 16 клапанов

Одной из важных функций электросхемы является учет температуры охлаждающей жидкости двигателя. Для этого используется датчик, который передает значения на специальное устройство. В зависимости от полученных данных, система может изменить параметры подачи топлива и регулировку зажигания.

Внутри автомобиля электросхема отвечает за работу освещения, включая фары, фонари и стеклоочистители. Она также обеспечивает работу заднего стеклообогревателя и подогрева зеркал. Для этого используются различные реле и переключатели.

Особенно важно сохранить правильную работу электросхемы в зимний период. Из-за холода электричество может передаваться с большим сопротивлением, что может привести к проблемам в работе системы

Поэтому рекомендуется регулярно проверять состояние проводов и колодок, а также очищать их от грязи и коррозии.

Специалисты рекомендуют обращаться к автосервису для диагностики и ремонта электросхемы ВАЗ-2111 инжектор 8 и 16 клапанов. Они смогут проанализировать состояние системы и устранить возможные неисправности, чтобы автомобиль продолжал функционировать без сбоев и поломок.

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

  1. Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
  2. Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
  3. Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
  4. Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
  5. Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
  6. Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

В данном бесплатном сборнике находится вся необходимая документация по электрооборудованию автомобиля ВАЗ-2111 — сама схема, система подогрева, очиститель фар, электронный модуль управления двигателем и блок предохранителей. ВАЗ 2111 – это первый универсал в линейке переднеприводных автомобилей, который представляет собой модернизированную концепцию заднеприводной ВАЗ 2104. В ней схема электропроводки на инжектор и ряд других узлов в рамках изменения концепции претерпели изменения. Схемы на другие модели можно посмотреть тут.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

  • Распределитель топлива;
  • Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара 35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов 36 – выключатель зажигания
3 – выключатель света заднего хода 37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции
5 – звуковой сигнал 39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика
9 – стартер 43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея 44 – прикуриватель
11 – генератор 45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы
18 – клапан рециркуляции 52 – часы
19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света
26 – датчик уровня тормозной жидкости 60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения 62 – выключатель в стойке передней двери
29 – комбинация приборов 63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света 64 – наружный задний фонарь
31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

  • Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
  • Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.

Рекомендуем к прочтению

Не поврежден ли провод, идущий от батареи к генератору и к стартеру. Схема электрооборудования автомобиля 1.
Часы или маршрутный компьютер F18 25 Лампа освещения вещевого ящика. Зарплата у меня 24к в месяц, так что насобирать тысяч для меня практически нереально.
Схема системы обогрева заднего стекла 1 — монтажный блок; 2 — выключатель зажигания; 3 — выключатель обогрева заднего стекла; 4 — контрольная лампа включения обогрева; 5 — элемент обогрева заднего стекла; К6 — дополнительное реле; К7 — реле включения обогрева заднего стекла; А — к источникам питания. Да, морально то я созрел, а вот финансово никак не мог потянуть. Без зажигания стеклоподъёмники не работают Других пояснений схема не требует.
Для осуществления ремонта необходимо также пользоваться наглядной схемой, которая приведена выше. На автомобиль устанавливались ти дюймовые колеса. Что касается стоимости, то цена устройства может быть разной в зависимости от производителя.
Схема системы блокировки замков дверей 1 — монтажный блок; 2 — предохранитель на 8 А; 3 — блок управления: 4 — моторедуктор блокировки замка правой передней двери; 5 — моторедуктор блокировки замка правой задней двери; 6 — моторедуктор блокировки замка левой задней двери; 7 — моторедуктор блокировки замка левой передней двери; А — к источникам питания; В — схема условной нумерации штекеров в колодке блока управления; С — схема условной нумерации штекеров в колодках моторедукторов блокировки замков. Электродвигатели моторедукторов — очистители ветрового стекла, заднего стекла ВАЗ, , фар если установлены — защищены автоматическими биметаллическими предохранителями многоразового действия. На автомобиль устанавливался 1.

Пропадает он не случайно, а всегда по какой-то причине. Будете смеяться, но работаю прямо на телефоне Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1.

Основа схемы — реле-прерыватель Без подачи тока с замка зажигания поворотники не работают. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Информация предназначена для самостоятельного ремонта авто.

Если лампочка на щитке продолжает гореть, необходимо произвести диагностику провода, который идет от генераторного устройства к плюсовой схеме аккумулятора. При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. Информация предназначена для самостоятельного ремонта авто.
Ремонт ВАЗ 2111. Горе-электрики чуть не сожгли машину.

Основные принципы

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

  1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
  2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
  3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
  4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
  5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
  6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Дополнительные элементы

На автомобилях ВАЗ 2110 могут встречаться опции, вносящие корректировки в проводку:

  • очистители головных фар;
  • обогрев передних сидений.

Проводка обогрева сидений состоит из деталей:

  1. Колодка подключения к жгуту передней двери с одной стороны автомобиля.
  2. Аналогичная колодка с другого борта. Минусовой сигнал подается от отдельного проводника, обозначенного на схеме буквой А.
  3. Нити обогрева подушек правого сидения.
  4. Контроллер управления обогревом с возможностью управления интенсивностью нагрева.
  5. Нити обогрева подушек левого сидения.

Проводка обогрева сидений ВАЗ 2110

В схему очистителя фар входят:

  • 1 — два моторедуктора;
  • 2 — дополнительный насос омывателя;
  • 3 — переключатель работы;
  • 4 — выключатель наружного освещения;
  • 5 — монтажный блок предохранителей;
  • 6 — замок зажигания;
  • 7 — управляющее реле.

Жгут очистителей фар ВАЗ 2110

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
