Панель ваз 2107

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Распиновка старой комбинации приборов (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

1. Датчик уровня бензина
2. Контрольная лампа указателей поворота
3. Датчик заряда АКБ (вольтметр -)
4. Контрольная лампа уровля бензина
5. Общий плюс (+)
6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

1. Контрольная лампа противотуманных фонарей
2. Контрольная лампа дальнего света
3. Контрольная лампа габаритов
4. Пустой
5. Контрольная лампа заряда АКБ
6. Контрольная лампа уровня тормозной жидкости
7. Пустой
8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

1. Общий минус (-)
2. Тахометр
3. Подсветка приборов
4. Датчик давления масла
5. Контрольная лампа давления масла
6. Датчик температуры охлаждающей жидкости

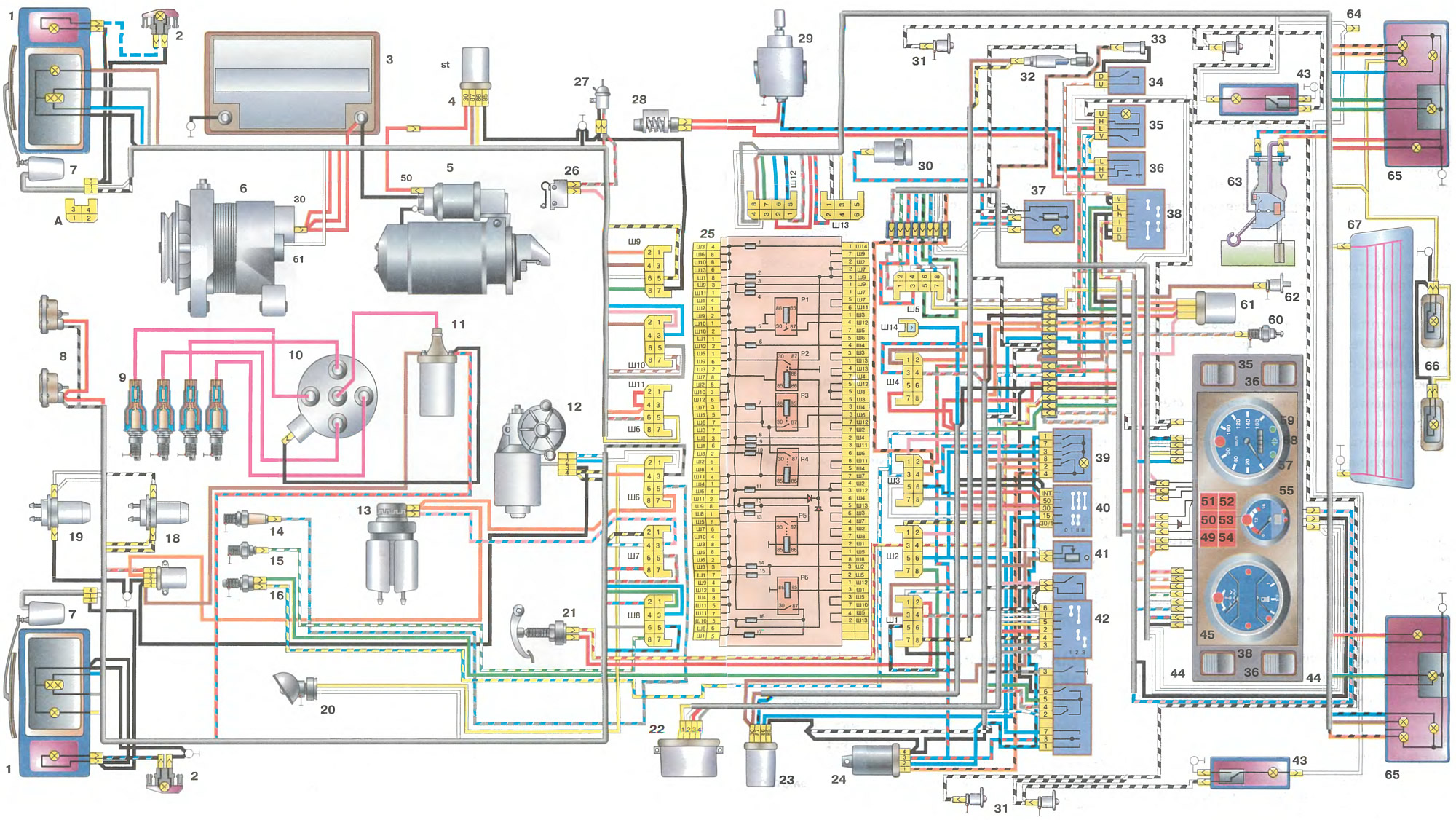

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

Порядок условной нумерации штекеров в колодках:

а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;

б — монтажного блока и трехрычажного переключателя;

в — реле аварийной сигнализации и указателей поворота;

г — задних фонарей (нумерация выводов по порядку от края платы);

д — выключателя аварийной сигнализации.

ВАЗ 2107 — схема инжектора (система управления впрыска топлива)

Не работают приборы панели ВАЗ-2107

24 декабря 2012, 11:49 #1

Привет всем!! кто может, помогите. Машина у меня недавно и первая, ваз 2107 инжектор. проблема в следующем. Дней пять назад поставил на сигналку днем в мороз (до этого не ставил), потом поворачиваю зажигание тускло горит кнопка ручника и прочие опасности, датчик масла, аккомулятора и насоса не горят. Машина завелась, но не показывает тахометр, тем-ра охлажд. жидкости и топлива. генератор на аккомулятор тоже зарядку не дает. Через пол часа езды, а может и больше происходит желчок и все приходит в норму. В чем причина, подскажите. на одном аакомуляторе далеко не уедешь.

Провода подключения электроприборов

Общая схема электрооборудования ВАЗ 21074 инжектор

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

1. — реле разгрузки замка зажигания;
2. — реле-прерыватель указателей поворота;
3. — реле стеклоочистителя;
4. — выключатель сигнала торможения;
5. — переключатель света фар и указателей поворота;
6. — переключатель очистителя и омывателя ветрового стекла;
7. — выключатель зажигания;
8. — выключатель аварийной сигнализации;
9. — комбинация приборов;
10. — выключатель обогрева заднего стекла;
11. — выключатель заднего противотуманного огня;
12. — выключатель наружнего освещения;
13. — переключатель электродвигателя отопителя;
14. — дополнительный резистор электродвигателя отопителя;
15. — электродвигатель отопителя;
16. — контрольная лампа обогрева заднего стекла;
17. — контрольная лампа уровня тормозной жидкости;
18. — выключатель освещения приборов;
19. — прикуриватель;
20. — часы;
21. — выключатель лампы света заднего хода;
22. — датчик ручного тормоза;
23. — реле заднего противотуманного огня;
24. — колодка жгута панели приборов к жгуту системы зажигания;
25. — плафон освещения вещевого ящика;
26. — монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов. А3 — точки заземления электродвигателя отопителя.

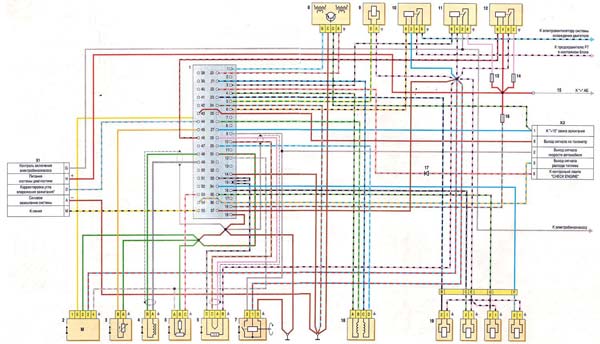

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — колодка жгута системы зажигания к жгуту правого брызговика; 4 — колодка жгута уровня топлива к жгуту системы зажигания; 5 и 7 — колодки жгута электробензонасоса; 6 — управляющий датчик концентрации кислорода; 8 — электробензонасос; 9 — колодка диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — электромаг¬нитный клапан продувки адсорбера; 17 — катушка зажигания; 18 — свечи зажигания; 19 — форсунки; 20 — колодка жгута системы зажигания к жгуту панели приборов; 21 — предохранитель цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель цепи питания электробензонасоса; 25 — реле электробензонасоса; 26 — колодка жгута системы зажигания к жгуту форсунок; 27 — колодка жгута форсунок к жгуту системы зажигания; А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2, ВЗ — точка заземления жгута системы зажигания; 21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута правого брызговика к жгуту левого брызговика;
3. — боковой указатель поворота правый;
4. — фара правая;
5. — дополнительное реле стартера;
6. — насос омывателя ветрового стекла;
7. — колодки жгута правого брызговика и провода соединительного стартера;
8. — стартер;
9. — батарея аккумуляторная;
10. — генератор.

А1 — точка заземления жгута проводов правого брызговика. А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута левого брызговика к жгуту правого брызговика;
3. — фара левая;
4. — боковой указатель поворота левый;
5. — датчик контрольной лампы давления масла;
6. — датчик температуры охлаждающей жидкости;
7. — датчик уровня тормозной жидкости;
8. — электродвигатель стеклоочистителя;
9. — звуковой сигнал;
10. — электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута плоского заднего к жгуту системы зажигания;
3. — включатель плафона правой передней двери;
4. — включатель плафона правой задней двери;
5. — включатель плафона левой передней двери;
6. — включатель плафона левой задней двери;
7. — плафон освещения салона правый;
8. — плафон освещения салона левый;
9. — электробензонасос с датчиком указателя уровня топлива;
10. — элемент обогрева заднего стекла;
11. — дополнительный сигнал торможения;
12. — фонарь правый;
13. — фонарь левый;
14. — фонарь освещения номерного знака левый;
15. — фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла. А2 — точка заземления жгута массы освещения номерного знака. А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Описание освещения для инжекторных моделей

ВАЗ 2107 оснащена основными видами освещения, которые обеспечивают надежную и комфортную работу водителя и пассажиров. Рассмотрим основные элементы электросхемы освещения для инжекторных моделей:

• Фары: основными источниками света автомобиля являются галогенные фары, которые обеспечивают хорошую видимость дороги в темное время суток. Фары имеют две позиции – ближний и дальний свет.
• Фонари заднего хода: предназначены для освещения дороги при движении задним ходом. Они включаются автоматически при активации задней передачи.
• Сигналы поворота: включаются при повороте автомобиля. Фронтальные поворотники находятся в передних фонарях, задние поворотники – в задних фонарях. Они включаются вручную.
• Стояночные огни: используются для обозначения стоянки автомобиля. Они включаются отдельно и находятся в передних и задних фонарях.
• Фары противотуманные: обеспечивают хорошую видимость во время тумана или сильного дождя. Включаются вручную и находятся в передних фонарях.
• Дополнительные фары: используются для повышения видимости дороги в сложных погодных условиях или ночью. Они могут быть размещены на крыше автомобиля или на передней решетке радиатора.

Каждый элемент освещения имеет свою функцию и роль для обеспечения безопасности и комфорта во время движения автомобиля. Знание электросхемы освещения позволяет быстро найти и устранить неисправности при необходимости.

Расшифровка обозначений

• 1 – мотор привода вентилятора радиатора;
• 2 – колодка монтажного блока;
• 3 — датчик холостого хода;
• 4 – ЭБУ мотора;
• 5 – потенциометр;
• 6 – комплект свечей зажигания;
• 7 – БУ зажигания;
• 8 – электронный датчик положения коленвала;
• 9 – электробензонасос;
• 10 – показатель количества оборотов;
• 11 – лампа контроля исправности электронных систем и тормозной системы;
• 12 – реле управления системы зажигания;
• 13 – датчик спидометра;
• 14 – специальный заводской разъем для считывания ошибок при помощи БК;
• 15 – жгут форсунок;
• 16 – электроклапан адсорбера;
• 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска;
• 21 – электронное реле управления бензонасосом;
• 22 – электронное реле управления системой подогрева выхлопного коллектора;
• 23 – система подогрева выхлопного коллектора;
• 24 – плавкий предохранитель, защищающий цепь подогревателя;
• 25 – электронный датчик воздуха;
• 26 – датчик контроля температуры ОЖ;
• 27 – электронный датчик воздушной заслонки;
• 28 – температурный датчик воздуха;
• 29 – датчик контроля давления и лампа недостаточного давления масла.

Панель приборов отечественной семерки

Панель ВАЗ-2107, как и любого другого автомобиля, комплектована только наиболее важными сигнализаторами «жизнедеятельности» транспортного средства.

Их, конечно, немного, но они обязательны и их следует хорошо знать. Это поможет вовремя заметить возникшую неисправность. Во время движения каждый профессиональный водитель раз в несколько минут смотрит на приборную панель с целью оценки работы систем машины. Это поможет ему, если нужно, скорректировать вовремя собственные действия.

Однако бывают случаи, когда неопытные водители не совсем понимают значения датчиков панели приборов.

Наиболее распространенными аварийными ситуациями являются следующие:

• Загорается аварийная лампа давления масла. В такой ситуации нужно прекратить движение, заглушив мотор. Необходимо проверить уровень масла. Если он недостаточный — следует долить масло и только тогда завести двигатель. Возможно, что аварийная сигнализация будет продолжать гореть. В таком случае, необходимо повторно заглушить мотор и найти способ транспортировки машины на буксире к месту, где будет проводится ремонт. Если вы продолжите движение с включенной аварийной лампочкой, то через некоторое время двигатель «застучит» вследствие того, что провернулись вкладыши шатунов. Если дальше продолжать движение, то двигатель заклинит. А в этой ситуации уже придется проводить капитальный ремонт силового агрегата.
• Возможно загорание аварийной лампы аккумуляторной батареи (АКБ). В этой ситуации сначала необходимо проверить клеммы – возможно, они окислились и нет надежного контакта. Если это не помогает, то причина в генераторе. Он не вырабатывает необходимый уровень тока для заряда АКБ. Если неисправность возникла в дневное время суток, то лучше постараться добраться до ближайшей СТО. В таком случае нужно выключить все электроприборы. Качественный аккумулятор в таких условиях «протянет» 100 или даже более километров (энергия будет идти только на питание системы зажигания). Чаще всего, в таких ситуациях, из строя выходит реле-регулятор напряжения.
• В случае загорания аварийной лампы тормозной жидкости следует сразу же остановиться. Езда без тормозов – всегда опасное занятие, это не экстрим, а обычная техника безопасности. Если возникла такая неисправность, проверьте уровень тормозной жидкости и, если надо, долейте ее. Если машина может тормозить – нужно постараться потихоньку добраться до ближайшей СТО. Если же дела обстоят так, что автомобиль не реагирует, то есть не тормозит, лучше вызвать механиков или, если вы умеете, устраните причину поломки своими руками.
• Датчик, который показывает температуру охлаждающей жидкости, «размещен» в красной зоне. На «классике» не предусмотрена специальная аварийная сигнализация, которая информирует водителя о «закипание» двигателя. Поэтому неопытный водитель легко может «проспать» такой момент (но не заметить пар из-под капота весьма сложно). В такой ситуации нужно остановится, дать мотору остыть. Не нужно сразу лезть под капот. Вы можете получить сильный ожог. Когда двигатель остынет, необходимо проверить уровень охлаждающей жидкости. Если нет обрыва патрубка механизма охлаждающей жидкости, то нужно постараться доехать к СТО или гаража и уже там выяснить, почему повысилась температура. Чаще всего это случается вследствие выхода из строя термостата или не включения вентилятора радиатора.
• Датчик, который сигнализирует об уровне топлива, на нуле. Если в бензобаке менее пяти литров бензина, тогда загорится сигнальная лампочка. В этой ситуации нужно подзаправится.

Во время движения всегда нужно обращать внимание на показания тахометра. Обороты силового агрегата не должны быть выше отметки 5000 оборотов в минуту

Водитель с опытом старается держать стрелку в зеленой зоне. Таким образом, обеспечивается экономичный режим движения транспортного средства.

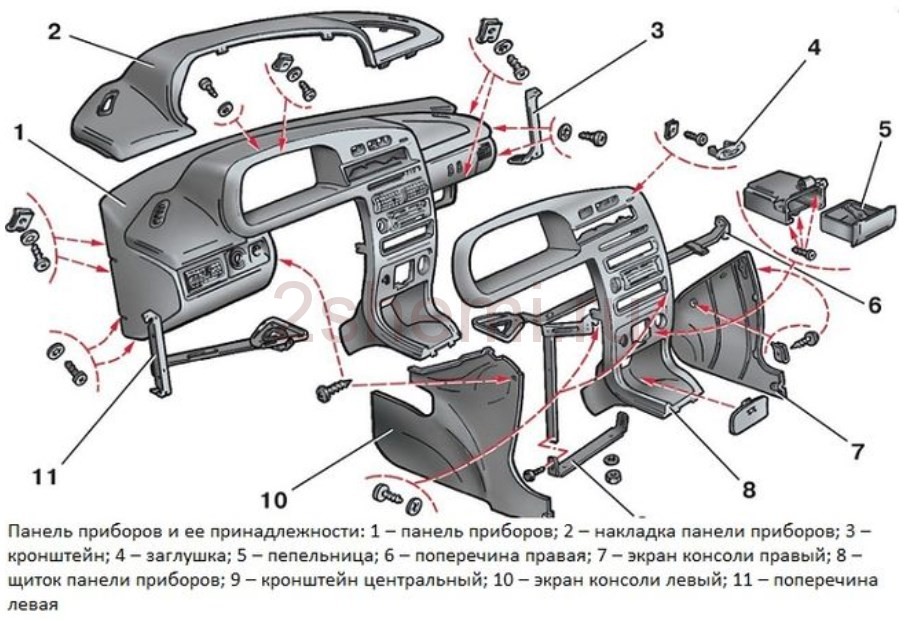

Демонтаж приборной панели ВАЗ-2107

Снимать приборную панельку на классической «семерке» достаточно просто. Такая процедура необходима при замене ламп или электроприборов, а также при желании провести тюнинг торпеды ВАЗ-2107. Работа не представляет собой трудного процесса: для ее выполнения не понадобятся особые инструменты и внушительные знания в слесарной области.

Пошаговый порядок демонтажа приборной панели ВАЗ-2107:

• кабель «массы» отсоединяется от клеммы аккумуляторной батареи;
• осуществляется съем рычагов отопительного устройства при помощи отвертки;
• с болта, отвечающего за крепление панели, снимается защитная заглушка;
• болт выкручивается, после чего следует демонтаж панели;
• откручивается гайка троса спидометра, после чего вынимается сам прибор;
• от экономайзера отсоединяются кабели подвода напряжения;
• снимаются проводные колодки;
• осуществляется съем приборной панели.

После того, как конструкция снята – можно начинать работу по замене каких-либо ее узлов и элементов. Установить приборку можно при помощи той же инструкции, шаги которой выполняются в обратной последовательности.

Рекомендации, позволяющие избежать проблем в процессе снятия торпеды

Если вы намереваетесь впервые снимать приборную панель в автомобиле ВАЗ-2107, обязательно соблюдайте следующие правила:

демонтируя верхнюю часть защитного кожуха рулевой колонки, обращайте внимание на то, чтобы не повредить уплотнительное кольцо замка зажигания. Данная деталь выполнена из довольно хлипкой резины, не выдерживающей сильного механического воздействия; на все разъемы, провода и переключатели, которые вы снимаете для получения простого доступа к торпеде, наносите метки

Они позволят избежать путаницы в процессе монтажа; извлекая дополнительную приборную панель, не старайтесь применять силу, так как существует довольно высокий риск сломать пластиковые фиксаторы. Найти им замену окажется не так и просто.

Пошаговое видеоинструкция для распиновки приборной панели ВАЗ 2107 инжектор

Распиновка приборной панели ВАЗ 2107 инжектор может показаться сложной, но с помощью этой пошаговой видеоинструкции, вы легко освоите все необходимые особенности.

Шаг 1: Подготовка к работе

Перед началом работы необходимо снять отрицательный клеммный зажим аккумулятора. Затем снимите облицовку консоли и панели приборов для доступа к разъемам.

Шаг 2: Определение разъемов

Определите соответствующие разъемы на приборной панели и с помощью маркировки, установите все разъемы в правильном порядке.

Шаг 3: Работа с проводами

Провода на приборной панели могут иметь отличные от цветовых кодов, поэтому перед распиновкой, необходимо обозначить номера проводов и их соответствие правильным разъемам.

Шаг 4: Процесс распиновки

С помощью инструментов для распиновки, аккуратно извлеките провода из разъемов и переключателей. Каждый провод при распиновке должен быть помечен для дальнейшей сборки.

Шаг 5: Проверка

Перед сборкой, проверьте каждый провод на наличие повреждений и обрезок. Затем убедитесь, что каждый провод на его месте и правильно подключен на месте.

Шаг 6: Сборка

После проверки, переустановите панель приборов и консоль обратно на место, а затем установите отрицательный клеммный зажим аккумулятора.

Следуя этой пошаговой видеоинструкции, распиновка приборной панели ВАЗ 2107 инжектор станет проще и легче, позволяя вам быстро и безопасно подключить все необходимые кабели и провода на своем автомобиле.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Вот такой путь проходило напряжение от аккумулятора к свечам.
Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Аккумулятор служит для обеспечения электроэнергией бортовой сети автомобиля при выключенном двигателе, а также для запуска силовой установки посредством подачи питания на стартер.
Электронные устройства включены в общую электросхему автомобиля. Проходя через выпрямитель, переменный ток преобразуется в постоянный. Конструктивно они не отличаются.
Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем. Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.
Отличия от карбюраторных комплектов заключаются в подкапотных жгутах. Состояние предохранителя штыревого типа видно через окошечко сверху. В системе бесконтактного зажигания вместо прерывателя используется коммутатор В новой системе зажигания никакого распределителя уже не было. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости.

Подключение осветительных приборов к электросхеме

Для подключения осветительных приборов к электросхеме автомобиля ВАЗ 2107 необходимо выполнить следующие действия:

1. Определите место установки каждого осветительного прибора.
2. Подключите провода от каждого прибора к соответствующим выходам электросхемы.
3. Убедитесь, что все соединения надежно зафиксированы и изолированы.
4. Проверьте работоспособность осветительных приборов с помощью включения света.

Важно помнить о соблюдении правил безопасности при выполнении этих операций. Отключите аккумулятор перед началом работ и используйте изолированные инструменты

Следуйте инструкциям производителя осветительных приборов и убедитесь, что подключение проводов происходит в соответствии с их рекомендациями.

Правильное подключение осветительных приборов к электросхеме обеспечит надежное и безопасное освещение автомобиля ВАЗ 2107.

Снятие приборной панели авто

1. при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
2. снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
3. насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
4. отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
5. провода, идущие от прикуривателя, отсоединить, достать патрон;
6. при помощи узкой отвертки снять рукоятку с рычагов;
7. потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
8. открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
9. открутить саморез, находящийся за панелью;
10. два самореза, крепящих накладку, также открутить;
11. отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
12. отвинтить болты крепления;
13. открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
14. открутить саморез, крепящий световод и снять его;
15. саморезы, крепящие отопительный блок также открутить;
16. снять ламповые патроны;
17. после снятия внешних деталей, вынуть декоративную вставку;
18. открутить все гайки ключом на 21;
19. гидрокорректор, вынуть его лампу;
20. открутить саморезы, которые крепятся к поперечине, находящейся слева.
21. В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Источник

Автор:

Гaличeв Илья Виктoрoвич
