Все схемы ваз 2107

Описание блока предохранителей

Предохранители в автомобиле марки ВАЗ 2107 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

К основным элементам электронной схемы инжекторного двигателя ВАЗ 2107 относятся:

• Тахометр;
• Датчик заслонки воздуха;
• Управляющее реле электронного двигателя вентилятора;
• Разъем диагностики;
• Индикатор, контролирующий работоспособность двигателя;
• Моторчик вентилятора, охлаждающего радиатор;
• Электронная катушка зажигания;
• Свечки зажигания;
• Электронный насос топлива;
• Датчик коленвала;
• Блок руководства двигателем;
• Аккумуляторная батарея;
• Форсунки;
• Фильтр очищения топливной смеси;
• Датчик холостого хода.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

• В системе питания постоянно существует давление;
• Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
• Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
• Процесс впрыскивания происходит с помощью электронной системы.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Электрическая Схема Ваз 2107 Карбюратор

В — выводы печатной платы заднего фонаря нумерация выводов от края платы : 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота Электросхемы автомобилей.

Соединения генератора Г222

В таком виде он поступает на регулятор напряжения, а оттуда в бортовую сеть.Схема электропроводки ВАЗ Внимательно изучив схему, представленную на странице, отпадут всякие вопросы по обслуживанию электрооборудования семерки. Так же необходимо следить за состоянием затяжки клемм. Питание всех элементов электрооборудования ваз осуществляется по средством аккумуляторной батареи.

Схема электрооборудования автомобиля ВАЗ-2107

Выключатель аварийной сигнализации размещен в кожухе рулевой колонки. Есть определенные значения, установленные нормами техобслуживания автомобилей ВАЗ, но применять динамометрические инструменты в гаражных условиях никто не будет. Если при вращении двигателя стартером искра проскакивает, значит катушка исправна ; Цепи трамблера и свечей зажигания. Перед выполнением работ по снятию необходимо отсоединить минусовую клемму 03 ноября Задние фонари ваз являются комбинированной конструкцией влкючающей в себя фонари освещения задних габаритных огней, заднего стоп сигнала, поворотники, свет заднего хода и противотуманные фонари.

Достаточно, чтобы ремень привода генератора под средним усилием отклонялся от первоначального положения на ,5 см. Предохранительный блок расположен в правой части подкаподтного пространства между моторным отсеком на перегородке. Амперметр должен иметь верхний предел измерений 10 А и более постоянного тока, а также защиту от перегрузки.

https://youtube.com/watch?v=c-DCZ0L-kRw

Особенности конструкции бортовой сети ВАЗ 2107

Реле, используемые в электрической цепи автомобиля призваны снимать нагрузку в момент включения, отключения определенных электрических цепей.

Для проверки цепи отсоединяем хотя бы один ее конец иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны.

Она зависит и от других устройств и влияний.

Схема включения указателей поворота и аварийной сигнализации: 1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе; А — к клемме «30» генератора; Б — нумерация штекеров в выключателе аварийной сигнализации; В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации Схемы включения контрольных ламп заряда аккумуляторной батареи, наружного освещения, дальнего света фар и указателей поворота даны ранее на Рисунке 8—5, 8—30 , 8—31 и 8— В случае, когда стрелка всегда показывает полный бак, неисправность прибора проверяется отсоединением от комбинации белой колодки и подачей на нее питания 12 вольт.

Статья по теме: Прокладка кабеля гост снип

Электросхема ВАЗ 2107 инжектор с описанием

Фонари освещения номерного знака. Для смазки подойдет обычное чистое моторное масло.

В блоке используются предохранители флажкового типа, с разным номинальным током. На первых порах, лишь вступая на стезю экспериментов, лучше заручиться поддержкой специалиста, для которого проводка ВАЗ — полностью изученная схема. На выбранном пределе измерений для большинства цепей до Ом замыкаем наконечники щупов.

Электросхема ВАЗ 2107 карбюратор с описанием

Проверка электрооборудования автомобиля без напряжения Перед работой калибруем омметр. Вероятнее всего сопротивление жил в проводке слишком велико, что и приводит к слабому искрообразованию.

Преимущества инжекторной проводки 2107

Инжекторная проводка – это система электропроводки, которая используется для впрыска топлива в двигатель. Она имеет несколько преимуществ перед традиционной карбюраторной системой, особенно в случае автомобиля ВАЗ 2107.

1. Экономия топлива: Инжекторная проводка обеспечивает более точное впрыскивание топлива в цилиндры двигателя, что позволяет достичь лучшей эффективности сгорания. Это приводит к экономии топлива и снижению выбросов.
2. Повышенная мощность: Благодаря более точному контролю над впрыскиванием топлива, инжекторная проводка позволяет достичь более высокой мощности двигателя по сравнению с карбюраторной системой.
3. Стабильность холостого хода: Инжекторная проводка обеспечивает более стабильный и плавный холостой ход двигателя. Это улучшает управляемость и комфорт во время ожидания на светофоре или в пробках.
4. Улучшенная работа на холодном пуске: Инжекторная система позволяет более эффективно подавать топливо при холодном пуске двигателя, что уменьшает время его разогрева и снижает износ двигателя.
5. Более точное управление: Инжекторная проводка позволяет более точно контролировать количество впрыскиваемого топлива в зависимости от различных условий эксплуатации. Это приводит к более надежной работе двигателя и улучшению динамических характеристик автомобиля.

В целом, инжекторная проводка 2107 предоставляет ряд преимуществ по сравнению с традиционной карбюраторной системой, включая экономию топлива, повышенную мощность и более стабильную работу на холостом ходу.

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

Порядок условной нумерации штекеров в колодках:

а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;

б — монтажного блока и трехрычажного переключателя;

в — реле аварийной сигнализации и указателей поворота;

г — задних фонарей (нумерация выводов по порядку от края платы);

д — выключателя аварийной сигнализации.

ВАЗ 2107 — схема инжектора (система управления впрыска топлива)

Схема подключения

Схема подключения электросхемы ВАЗ 2107 инжектор включает в себя следующие элементы:

1. Замок зажигания — основной элемент для включения и выключения системы зажигания автомобиля. Подключается к проводке автомобиля через специальные разъемы.
2. Ключ зажигания — используется для поворота замка зажигания и включения системы зажигания.
3. Электрические провода — соединяют замок зажигания с другими элементами электросхемы, например, с блоком управления двигателя.
4. Блок управления двигателем — осуществляет управление работой инжекторной системы автомобиля, включает в себя различные датчики и реле.
5. Датчики — измеряют различные параметры работы двигателя (температура, давление, скорость и т.д.) и передают информацию в блок управления двигателем.
6. Реле — используются для переключения электрических цепей в автомобиле, управляются блоком управления двигателем.

На схеме подключения электросхемы ВАЗ 2107 инжектор указаны соединения различных элементов и проводов, а также указывается направление их подключения.

Замок зажигания

Замок зажигания имеет несколько контактов, которые соединяются с другими элементами электросхемы. Распиновка замка зажигания ВАЗ 2107 инжектора следующая:

Схема подключения замка зажигания ВАЗ 2107 инжектора представлена на рисунке:

Схема подключения инжекторной проводки 2107

Инжекторная проводка – это система, которая обеспечивает подачу топлива в цилиндры двигателя автомобиля. В инжекторной проводке 2107 используется электронный блок управления двигателем, который контролирует работу инжекторов.

Схема подключения инжекторной проводки 2107 включает следующие элементы:

1. Электронный блок управления двигателем (ЭБУ). Этот блок получает информацию с различных датчиков, а также сигналы от дроссельной заслонки и регулирует подачу топлива в цилиндры.
2. Инжекторы. Их количество может отличаться в зависимости от модификации автомобиля, но обычно используются 4 инжектора.
3. Разъемы для подключения проводки. Эти разъемы служат для соединения проводов между ЭБУ, инжекторами и другими элементами системы.
4. Провода. Система инжекторной проводки 2107 использует провода различного цвета для передачи сигналов и электрической энергии.

Для правильного подключения инжекторной проводки 2107 необходимо следовать схеме, указанной в технической документации или руководстве по эксплуатации автомобиля. В случае отсутствия документации можно обратиться к специалистам или использовать информацию из интернет-ресурсов и форумов автолюбителей.

Пример схемы подключения инжекторной проводки 2107:

Это лишь пример схемы подключения инжекторной проводки 2107. Для конкретного автомобиля необходимо использовать соответствующую документацию.

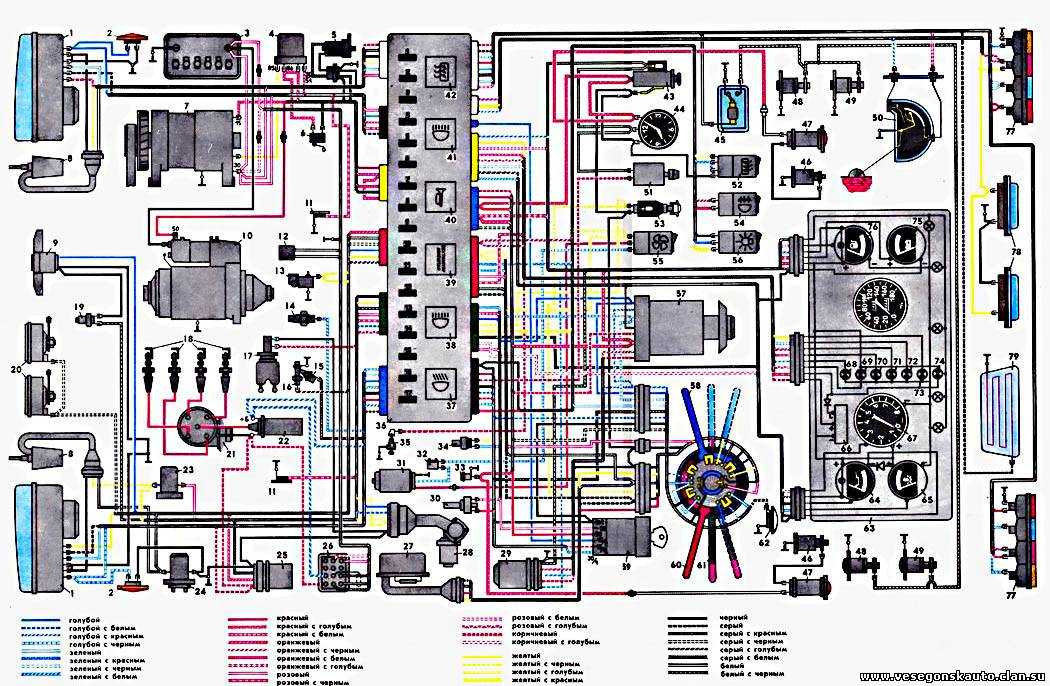

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б — монтажного блока и трехрычажного переключателя
• в — реле аварийной сигнализации и указателей поворота
• г — задних фонарей (нумерация выводов по порядку от края платы)
• д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

1. Электронная система учитывает показания многочисленных датчиков;
2. На их основе выбирает оптимальный режим;
3. Подает раздельные сигналы на каждую форсунку.

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

1. Новый шкив коленчатого вала;
2. Передняя крышка двигателя с отливкой под установку датчика;
3. Датчики температуры охлаждающей жидкости и положения коленвала;
4. Новая проводка ваз 2107 на инжектор;
5. Непосредственно сам инжектор;
6. Электрический вентилятор системы охлаждения.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Преимущества использования инжекторной проводки ВАЗ 2107

Инжекторная проводка ВАЗ 2107 представляет собой систему, которая выполняет управление впрыском топлива в цилиндры двигателя автомобиля. Применение такой системы имеет ряд преимуществ по сравнению с классической карбюраторной системой.

1. Экономичность и эффективность: Инжекторная проводка позволяет более точно дозировать количество впрыскиваемого топлива, что способствует экономии топлива. Более эффективное сгорание топлива также повышает мощность двигателя и улучшает его динамические характеристики.
2. Лучшая работа на разных режимах работы: Инжекторная система обеспечивает более точное управление смесью воздуха и топлива в зависимости от режимов работы двигателя. Это позволяет достичь оптимального соотношения смеси для запуска, холостого хода, разгонных и круизных режимов.
3. Улучшенная надежность: Инжекторная система имеет меньше подвижных элементов по сравнению с карбюратором, что уменьшает риск их поломок и требует меньше обслуживания. Кроме того, такая система лучше справляется с воздушными пробками и загрязнениями, что также повышает ее надежность.
4. Улучшенная экологичность: Инжекторная проводка обеспечивает более чистое сгорание топлива и меньшее количество выбросов вредных веществ. Это позволяет снизить вредное воздействие автомобиля на окружающую среду и соответствовать современным нормам экологии.

Таким образом, использование инжекторной проводки ВАЗ 2107 позволяет достичь более эффективной работы двигателя, экономии топлива, улучшения динамических характеристик автомобиля и снижения вредного влияния на окружающую среду. Это делает такую систему предпочтительной при модернизации автомобиля.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.
