Электросхемы для автомобилей ваз 2107 с инжекторным и карбюраторным двигателями

Что представляют собой автомобильные электросхемы?

Какие девайсы и элементы включает система электропроводки и электрооборудования автомобиля? Принципиальная электросхема являет собой визуальные изображение, где указываются все без исключения пиктограммы использующихся компонентов. Все девайсы находятся в конкретном порядке на схеме, а друг с другом они могут быть соединены как последовательным, так и параллельным образом. Надо учитывать, что сама электро схема легкового или грузового автомобиля по факту не показывает реального расположения оборудования. Она только показывает, как все потребители и источники энергии связаны.

Вне зависимости от машины, схема включает в себя следующие компоненты:

• оборудование системы питания, применяющееся для образования напряжения;
• девайсы, использующиеся для преобразования энергии;
• кроме того, сеть также включает компоненты, использующиеся для передачи тока, то есть проводники.

Схема звукового сигнала и его ремонт

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо. В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе»

Особое внимание обратите на зачистку клемм красного, «плюсового» провода

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности. Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

• сгорел предохранитель (замена)
• окислились контакты, или перегорело реле (нужна замена).
• при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
• сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.

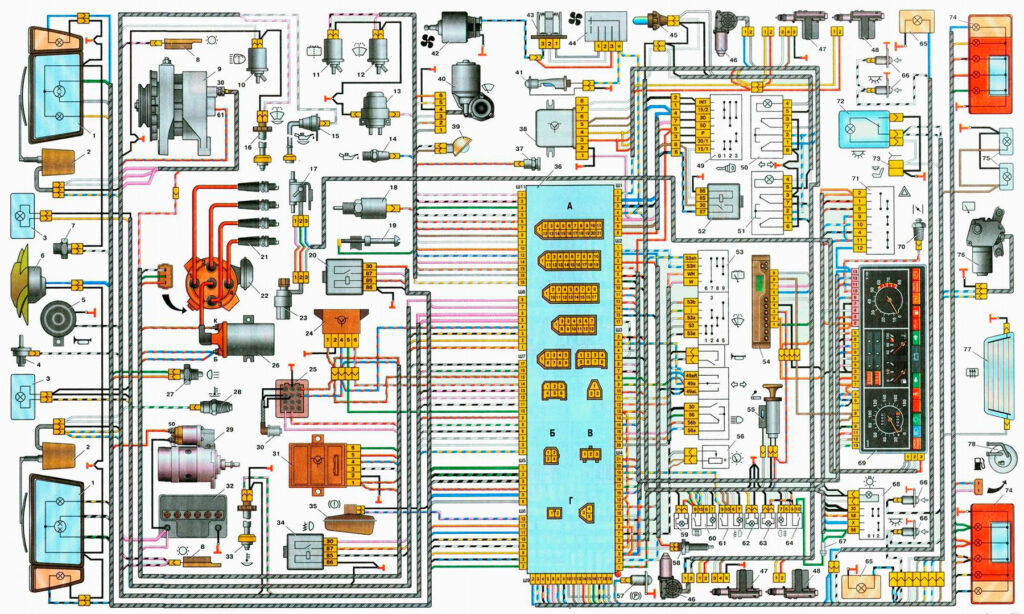

Схема электропроводки ВАЗ 2109 21099 инжектор

Отличительные особенности инжекторного двигателя заключаются в следующем:

1. Вместо карбюраторного тумблера и катушки зажигания здесь устанавливается специальный блок управления (ЭБУ). И за работу зажигания теперь отвечает электрический модуль, который и указывается на схеме.
2. Существенно изменилась подкапотная проводка. Причем она поменялась достаточно сильно, здесь новые соединения, провода отличаются по сечению, степень изоляции и т.д.
3. Блок форсунок, установленный вместо карбюратора. Управление на него передается через электронный блок управления.
4. Появилось множество новых датчиков, которые отвечают за разные измерения и наблюдения. Они передают собранную информацию на ЭБУ, который уже выполняет определенные действия в соответствии с ними.

Схема оборудования ВАЗ 2109 инжектор

Схема оборудования немного отличается в зависимости от:

1. Высокой панели
2. Европанели
3. Низкой панели ВАЗ 2109.

Кстати, обновилась не только сама схема. На официальных или специализированных сайтах можно найти интерактивную схему, взаимодействовать с которой удобнее. К примеру, можно:

• Просмотреть функциональность всех электроприборв. Например, проверить подключение задних фонарей ВАЗ 2109;
• Проверить передачи электронных импульсов;
• Защитить систему от разрыва или короткого замыкания.

Схема проводки ВАЗ 2109 21099 с европанелью

ВАЗ 2109 8 клапанов с европанелью отличается преимущественно визуально. Многие владельцы автомобилей отмечают, что торпеда действительно выглядит приятнее. Но есть некоторые нюансы и в самой схеме электропроводки. К примеру, на ней присутствуют электрические заслонки для направления потоков воздуха от печки или кондиционера. На высокой или низкой панели тоже присутствуют такие заслонки, однако они приводятся в движение механическим путем, а не электроприводом.

Схема блока реле и предохранителей 2109

Блок реле располагается под капотом со стороны левого ветрового стекла. Раньше большинство предохранителей были плавкими, из-за чего они быстро выходили из строя. Но сейчас используются биметаллические предохранители. Также схема почти не отличается от карбюраторной версии, равно как от типа используемого трамблера ВАЗ 2109.

На схеме можно просмотреть и то, что монтажный блок остается незащищенным. Цепи заряда аккумулятора и зажигания оснащаются теми же самыми предохранителями, что и раньше. Также в зависимости от комплектации распиновка схемы может изменяться.

Блок предохранителей 2114 3722010-18

Монтажный блок предохранителей 3722010-18 включает в себя реле:

• Очистителя фар;
• Аварийки;
• Сигнала поворотов;
• Омывателей и дворников;
• Стоп-сигнала;
• Габаритных огней;
• Стеклоподъемников;
• Звукового сигнала ВАЗ 2109;
• Обогрева стекол;
• Дальнего и ближнего света.

Блок предохранителей 2114 3722010-60

Этот блок включает в себя те же самые реле, которые и в номере 3722010-18. Но есть некоторые отличия, например, в схеме поворотников ВАЗ.

Важный момент: рассматривая схему коммутатора или любую другую, необходимо пользоваться расшифровкой по цветам. Она отличается в соответствии с номиналом силы тока. Но в некоторых схематичных официальных документах она может меняться.

Схема подключения фароочистителей

В первую очередь необходимо отметить, что фароочистители работают от отдельной кнопки, она не связана со стеклоочистителями или дворниками. Дело в том, что многие Самары не были изначально оснащены таким приспособлением. Поэтому оно устанавливается и подключается отдельно.

Для правильной установки необходимо изучить схему подключения коммутатора, чтобы присоединить к нему новое устройство. В зависимости от комплектации и модификации схема подключения может меняться, например, в особенностях подбора сечения и изоляционных характеристик проводов. Также нужно быть предельно внимательными, поскольку к коммутатору подсоединены и другие приборы, такие как дворники или, например, стеклоочистители.

Как научиться читать электрические схемы автомобиля

Здравствуйте любители авторемонта своими руками. Сегодня я хочу поделится с вами простым способом, как читать электрические схемы автомобиля.

На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. Но, как всегда повторюсь если у вас нет желания то лучше не лезьте в электросхемы автомобилей.

Вообще то в интернете хватает и статей и даже видеообзоров о том, как читать электрические схемы автомобиля.

Поэтому особого смысла повторятся я не вижу если только, конечно не попытаться объяснить, как это сделать самым простым способом.

И так, чтобы принципиальная электрическая схема автомобиля была вам понятна, или как говорят прочитана, необходимо просто представить самую простую электрическую схему, например:

Так вот, что вы будете делать если в этой схеме перегорел предохранитель? Ну конечно по условию задачи вы не будете знать, что предохранитель перегорел.

Так вот сейчас мы и попытаемся узнать, как научиться читать электрические схемы автомобиля.

Правильный ответ будет такой – если у вас не имеется ни каких приборов, инструментов и приспособлений, проще говоря инструмент автоэлектрика, и у вас при этом нет даже минимального опыта в ремонте подобных вещей, то вы ни когда не обнаружите причину неисправности, ну если только случайно.

А на самом деле приборы для этого необходимы самые простые, например самая обычная контролька.

Теперь давайте добавим в нашу схему реле, мы же хотим понять, как читать схему электрооборудования автомобиля, так вот и сделаем самую простую схему, как в настоящем автомобиле.

Теперь при помощи кнопки включим лампочку.

Ну, а теперь, как и определились — у нас перегорел предохранитель, но мы об этом не знаем. Теперь нам понадобиться проверить электрические цепи для того, чтобы определить участок схемы, который вышел из строя.

Как вы видите кнопка включена но из за того, что предохранитель перегорел, ток на лампочку больше не идет хотя контакты реле замкнуты.

Первое, что надо проверить так это саму лампочку — очень часто проблема именно в ней.

Затем, как правило проверяют предохранитель.

А вот если лампочка и предохранитель исправны, то следующее, что надо проверять — это реле, затем контакты кнопки, которые проверяются с помощью обычной перемычки.

На примере выше видно, что лампочка горит в первом случаи и не горит во втором, потому что предохранитель не исправлен.

Заменим предохранитель и лампочка снова загорится.

Иными словами один контакт контрольки ставите жестко на минусовую клемму или корпус автомобиля, что одно и тоже, а вот вторым концом надо проверить предохранитель с обоих сторон.

Если он целый то напряжение будет с обоих сторон, а если нет то только с одной.

Все, что нарисовано на схемах это и есть идущие в жгутах автомобиля проводки.

И идут они именно так, как нарисовано на этих схемах, ну по крайней мере, так должно быть.

Вот вам и ответ, как читать электрические схемы автомобиля, а заодно, как выявлять неисправности.

Электрические схемы автомобилей практически во всех автомобилях одинаковые.

Ну конечно небольшие отличия будут, некоторые производители автомобилей используют больше защиты электрики автомобиля, какие то меньше, суть от этого не меняется.

Все электросхемы автомобилей идентичны.

Хотелось бы немного остановится на том, какой инструмент автоэлектрика вам понадобиться для изучения электросхемы автомобилей.

Все просто — контролька, кусачки, плоскогубцы, перемычка, мультиметр, изолента, может быть термо — кембрик (на любителя).

Вот такой вот не хитрый набор инструментов для автоэлектрика будет вам очень полезен.

И все же самый главный инструмент автоэлектрика – это контролька. Посмотреть, как изготовить контрольку можно в статье «Как сделать контрольку автоэлектрика своими руками» .

Небольшое видео по нашей теме: «Как научиться читать электрические схемы автомобиля»

Ну вот я думаю вы и разобрались хоть чуть — чуть, в том как читать электрические схемы автомобиля.

C уважением автор блога: Doctor Shmi

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
2. Контакт 2 на обеих кнопках соединен с питанием.
3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
4. Контакт 4 в обоих случаях идет к выключателю габаритов.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

• 1 – контактная группа проводки от дверей к колодке панели приборов;
• 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
• 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
• 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
• 7 – электронный блок упарвления центральным замком;
• 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
• 10 – клемма подключения штатной акустической системы;
• 11 – «мама» дверей к правому жгуту подключения электрооборудования;
• А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Основные принципы

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Заключение

Как правило, вместе с сервисным мануалом пользователя прилагается специальная таблица, с помощью которой вы сможете оптимально расшифровать те или иные компоненты электросети. У тех автовладельцев, которые ранее никогда не сталкивались с необходимостью расшифровки, могут возникнуть сложности при выполнении этой задачи. Нужно быть более внимательным, чтобы точно расшифровать все составляющие и компоненты. Непосредственно принцип расшифровки аналогичен не зависимо от того, о какой машине идет речь — об иномарке или авто отечественного производства.

Если вы не знаете, как своими руками определить неполадки в работе системы электропроводки автомобиля, то рекомендуем ознакомиться с роликом, где подробно описан этот процесс (видео опубликовано каналом Автоэлектрика ВЧ).
