Электрические схемы автомобилей ваз 2110 с карбюраторным и инжекторным двигателем

Выключатели, приборы, возможность подключения внешних устройств:

• переключатель клапана регуляции – 10;
• выключатель карбюратора – 13;
• выключатель освещения заднего хода – 24;
• переключатель внешнего освещения – 36;
• выключатель освещения задних противотуманных фар – 38;
• выключатель элементов обогревателя заднего стекла – 42;
• подрулевой переключатель – 43;
• выключатель зажигания – 46;
• переключатель стоп-сигнала – 50;
• переключатель аварийной сигнализации – 54;
• выключатель подсветки вещевого ящика – 58;
• выключатели, расположенные в передних стойках дверей – 62;
• выключатели, расположенные в стойках задних дверей – 63;
• выключатель, осуществляющий контроль над лампой стояночного тормоза – 64;
• комбинация приборов – 37;
• контрольная лампа противотуманных фонарей – 39;
• контрольная лампа элементов обогревателя заднего стекла – 40;
• регулятор освещения приборов – 45;
• элемент обогревателя заднего стекла – 70;
• часы – 41;
• розетка для подключения переносной лампы – 48;
• прикуриватель – 56;
• звуковой сигнал – 5;
• контролер системы отопления – 9;
• коммутатор – 12;
• лампы, фонари освещения и электродвигатели:
• электродвигатель вентилятора охлаждения двигателя – 4;
• лампа переключателя управления печкой автомобиля – 11;
• электродвигатель вентилятора системы обогрева – 21;
• электродвигатель системы обмыва ветрового стекла – 30;
• плафон индивидуального источника света салона – 49;
• плафон общего освещения салона – 51;
• лампа подсветки вещевого ящика – 60;
• боковые указатели поворотов – 61;
• фонарь подсветки багажника – 65;
• задние фонари наружные – 67;
• задние фонари внутренние – 68;
• фонари подсветки номерного знака – 69;
• лампа освещения пепельницы – 57;

Интерактивная схема электрооборудования автомобиля ВАЗ-2110

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – датчик включения электродвигателя вентилятора

4 – электродвигатель вентилятора системы охлаждения двигателя
5 – звуковой сигнал
6 – генератор
7 – датчик уровня масла
8 – блок управления электромагнитным клапаном карбюратора
9 – контроллер отопителя
10 – выключатель клапана рециркуляции
11 – лампа подсветки рычагов управления отопителем
12 – коммутатор
13 – концевой выключатель карбюратора
14 – датчик контрольной лампы давления масла
15 – свечи зажигания
16 – электромагнитный клапан карбюратора
17 – датчик указателя температуры охлаждающей жидкости
18 – датчик-распределитель зажигания
19 – катушка зажигания
20 – стартер
21 – электродвигатель вентилятора отопителя
22 – дополнительный резистор электродвигателя отопителя
23 – датчик скорости
24 – выключатель света заднего хода
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – датчик уровня тормозной жидкости
28 – колодки для подключения электродвигателя омывателя заднего стекла
29 – аккумуляторная батарея
30 – электродвигатель омывателя ветрового стекла
31 – датчик уровня омывающей жидкости
32 – датчик уровня охлаждающей жидкости
33 – моторедуктор очистителя ветрового стекла
34 – монтажный блок
35 – колодки для подключения жгута предупредительного света
36 – переключатель наружного освещения
37 – комбинация приборов
38 – выключатель заднего противотуманного света
39 – контрольная лампа противотуманного света
40 – контрольная лампа обогрева заднего стекла
41 – часы
42 – выключатель обогрева заднего стекла
43 – подрулевой переключатель
44 – колодка для переключения проводов при установке блок-фар другого типа
45 – регулятор освещения приборов
46 – выключатель зажигания
47 – колодки для подключения жгута проводов очистителей фар
48 – розетка для переносной лампы
49 – передний плафон освещения
салона
50 – выключатель стоп-сигнала
51 – плафон освещения салона
52 – блок бортовой системы контроля
53 – датчик указателя уровня топлива
54 – выключатель аварийной сигнализации
55 – датчик ремня безопасности водителя
56 – прикуриватель
57 – лампа подсветки пепельницы
58 – выключатель лампы освещения вещевого ящика
59 – колодка для подключения бортового компьютера
60 – лампа освещения вещевого ящика
61 – боковые указатели поворота
62 – выключатели в стойках передних дверей
63 – выключатели в стойках задних дверей
64 – выключатель контрольной лампы стояночного тормоза
65 – фонарь освещения багажника
66 – датчик температуры для системы отопления
67 – наружные задние фонари
68 – внутренние задние фонари
69 – фонари освещения номерного знака
70 – элемент обогрева заднего стекла
71 – колодка для подключения дополнительного стоп-сигнала
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка


2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Основные принципы

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

https://youtube.com/watch?v=SfCG2tKNvUs

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Только спустя некоторое время появились более современные инжекторные версии. Они объективно лучше. Но это не отнимает того факта, что у многих под капотом их десятки стоит карбюратор.

Есть ли существенные отличия в плане электросхемы между карбюратором и инжектором? Можно сказать, что нет. Системы у карбюратора используются практически полностью те же, что на более современной версии.

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. В подкапотном пространстве вы даже найдете идентичные штекеры.

Единственным нюансом перехода с карюратора на инжектор является необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.

На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов (на карбюраторе его нет), система получается более сложной. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

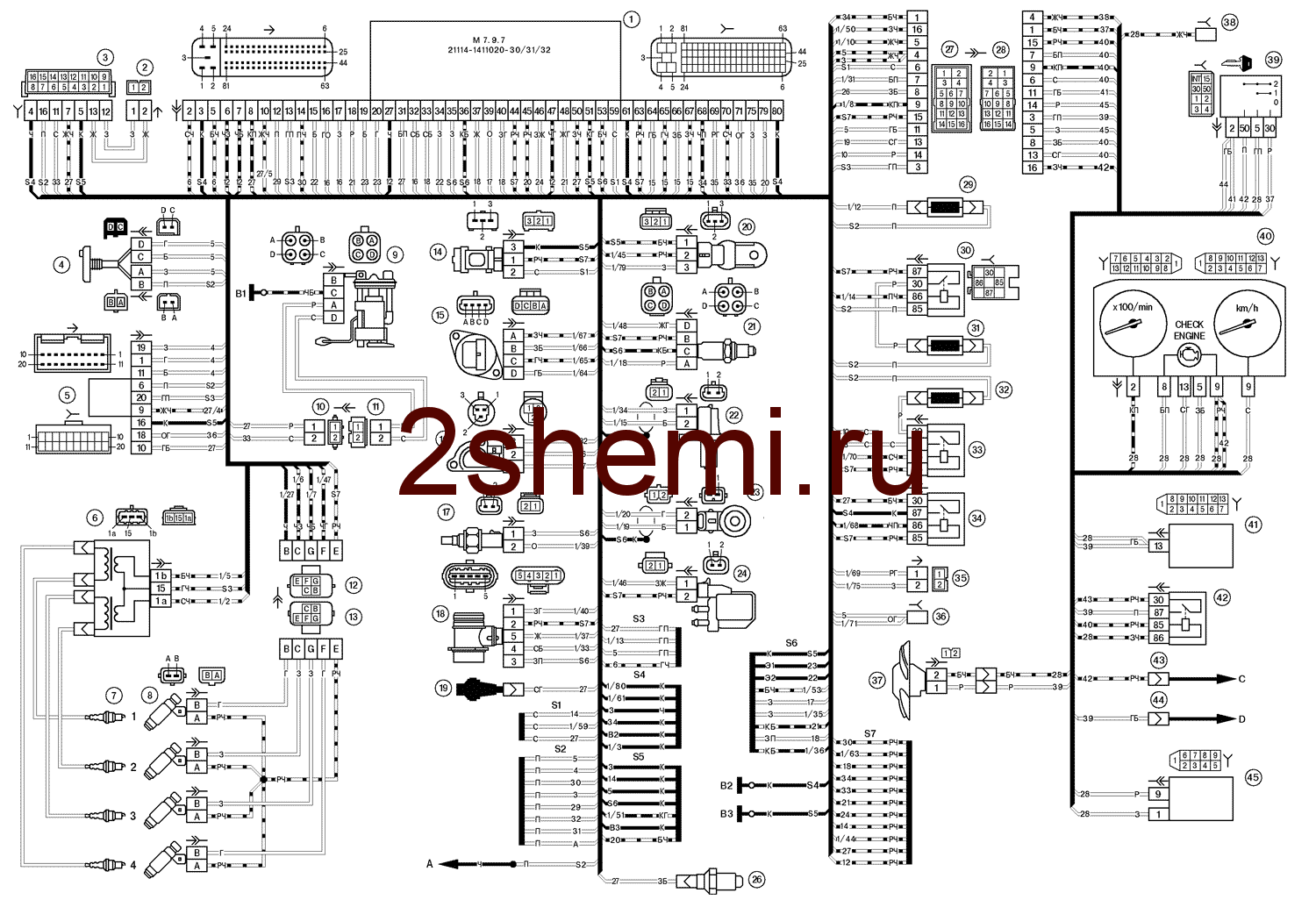

Электросхема 2110 инжектор 8 клапанов

Данная схема изображена вместе с электронной системой управления двигателем (ЭСУД). Для удобства изучения провода изображены разными цветами.

Схема передка ваз 2110 инжектор

Схема задней части авто

Полная схема ВАЗ-21102 инжектор (контроллер «Январь-4»)

Расшифровка электрических устройств на схеме: 1 — фара; 2 — измеритель стирания колодок передних тормозов; 3 — сигнал; 4 — вентилятор системы охлаждения; 5 — переключатель света заднегодвижения; 6 — накопитель электричества; 7 — генератор ваз 2110; 8 — сенсор контрольки давления масла; 9 — датчик уровня масла; 10 — свечи воспламенения; 11 — распылители; 12 — регулятор порожнего движения; 13 — клеммники эбу; 14 — дпдз; 15 — дпкв 2110; 16 — модуль поджигания; 17 — сенсор указателя тепла тосола; 18 — стартер; 19 — диагностическая колодка; 20 — дтож; 21 — измеритель скорости; 22 — релюха подключения бензиновой помпы; 23 — предохранитель; 24 — предохранитель; 25 — предохранитель; 26 — предохранитель; 27 — электрическая бензиновая помпа; 28 — микромоторедуктор заслонки печки; 29 — дроссель рециркуляции; 30 — вентилятор печки; 31 — помпа овыва лобового стекла; 32 — измеритель уровня омывателя; 33 — измеритель уровня тормозной жидкости; 34 — измеритель уровня тосола; 35 — моторедуктор дворников ваз 2110; 36 — добавочный резистор вентилятора печки; 37 — релюха подключения системы питания впрыска; 38 — дроссель продувки адсорбера; 39 — дмрв; 40 — ; 41 — включатель габаритов; 42 — дд; 43 — лямбда зонд ваз 2110; 44 — СО потенциометр (монтируется на авто, эксплуатированных на этилированном бензине. В этом случаи лямбда зонд не монтируется)*; 45 — контролька противотуманок; 46 — контролька прогрева заднего стекла; 47 — переключатель противотуманок; 48 — включатель подогрева заднего стекла; 49 — приборная панель ваз 2110; 50 — блок релюх и предохранителей; 51 — измеритель уровня бензина; 52 — замок поджигания; 53 — корректор яркости подсветки приборов; 54 — подрулевой выключатель; 55 — ; 56 — включатель аварийки; 57 — эбу печки ваз 2110; 58 — переключатель дросселя рециркуляции; 59 — эбу бортовой системы контроля ваз 2110; 60 — боковые указатели поворотов; 61 — измеритель тепла для системы отопления; 62 — светильник салона; 63 — передний светильник салона; 64 — розетка переноски; 65 — часы ваз 2110; 66 — переключатели в стойках передних дверей; 67 — переключатели в стойках задних дверей; 68 — ; 69 — переключатель света бордачка; 70 — прикуриватель; 71 — лампочка света пепельницы; 72 — переключатель стоп-сигналов; 73 — обогреватель заднего стекла; 74 — наружные задние светильники; 75 — внутренние задние светильники; 76 — ; 77 —

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

• воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
• запуск мотора;
• работу головных осветительных приборов в ночное время для освещения дорожного полотна;
• противотуманные фары при движении в условиях ограниченной видимости;
• световую индикацию приборной шкалы;
• габаритные огни для обнаружения автомобиля в темное время суток;
• поворотных указателей;
• сигнальные устройства.

Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

• «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
• звуковых сигналов, в случае экстренного события;
• поиск искры при отказе двигателя;
• проигрывателя компакт-дисков, а также радио;
• стеклоподъемников;
• обогревателей лобового и заднего стекла;
• ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.

Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

•  запуска двигателя электростартером;
•  подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
2. повышенную мощность и более долгую продолжительность искрового разряда;
3. увеличенный срок эксплуатации свече зажигания;
4. контакты прерывателя практически не выходят из строя;
5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
6.  облегчается запуск двигателя;
7. мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

2. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

3. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

• толстый – от аккумуляторной батареи к стартеру,
• тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Принципы работы с электрическими схемами автомобиля

Электрические схемы автомобиля используются для визуализации и понимания системы проводки и электрических соединений

Правильное понимание этих схем очень важно для работы с автомобильной электрикой

Вот несколько основных принципов, которые следует учитывать при работе с электрическими схемами автомобиля:

Чтение схемы слева направо: Обычно электрические схемы автомобиля читаются слева направо. Входящий ток идет слева, а выходящий ток — справа. Чтение схемы слева направо помогает лучше понять поток электричества.

Использование символов: В электрических схемах используются различные символы для представления разных компонентов. Например, батарея представлена двумя линиями, а реле — прямоугольником с контактами

Знание основных символов поможет правильно интерпретировать схему.

Понимание цветовой гаммы: Важно знать основные цвета проводов автомобиля и их значения. Например, красный провод часто используется для подключения плюсового полюса, а черный — для подключения минусового полюса

Понимание цветовой гаммы помогает сориентироваться в проводках и соединениях.

Осознавая эти принципы, вы сможете более эффективно работать с электрическими схемами автомобиля. Это даст вам возможность легче находить поломки и производить ремонтные работы.

Особенности электросхем машин семейства ВАЗ-2110

Автомобили ВАЗ 2110 оснащались различной проводкой, которая зависит от типа установленного двигателя. Первые годы производства машина оборудовалась карбюраторным двигателем, а затем стали применяться моторы с распределенным впрыском, оснащенные 8 и 16-клапанной головкой. Электрика инжекторного автомобиля заметно сложнее, поэтому есть смысл начать рассмотрение электросхемы ВАЗ 2110 с карбюратором.

Перечень электрооборудования, установленного на ВАЗ 2110, имеет отличия по годам выпуска. Более того, в одно и то же время могли выпускаться машины, отличающиеся штекерами подключения.

Поиск неисправностей

Поиск любой неисправности проводки всегда начинается с контактов.

Чтобы проверить состояние контактов, необходимо тщательно проинспектировать провода, входящие в жгут системы. Делается это разными методами. А именно:

• Проверка визуальной целостности;
• Проверка прибором сопротивлений;
• Инспекция надежности, целостности контактов и пр.

Особое внимание уделите высоковольным проводам. На них ложится большая ответственность для обеспечения работоспособности всего энергозависимого оборудования

Но при этом находятся они в достаточно неблагоприятной среде. Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой.

Есть несколько основных признаков неисправности в высоковольтных проводах:

• При работе радио слышны шумы, которых ранее не было;
• При движении автомобиль периодически дергается;
• Повышаются показатели расхода топлива;
• Двигатель начинает захлебываться при небольших оборотах;
• Токсичность выхлопа существенно повышается.

Меры профилактики

Если вы заметили или заподозрили, что с электропроводкой возникли какие-то проблемы, воспользуйтесь мультиметром для проверки сопротивлений высоковольтников. Делается это следующим образом:

• Черный провод вставляется в левое отверстие;
• Красный провод устанавливается посередине;
• Мультиметр включается в положение синей двадцатки;
• Щупы между собой замыкаются;
• Если мультиметр показывает, что сопротивление нулевое, тогда с высоковольтниками все хорошо;
• Если стрелка указывает на 1, тогда сопротивление является выше нормы. Это говорит о том, что поврежденный провод подлежит обязательно замене.

Полезный мультиметр

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно опирайтесь на них.

Разные провода могут показывать разное сопротивление. Это обусловлено разницей в длине

Потому берите во внимание подсказки из руководства по эксплуатации, где указаны нормальные показатели сопротивления того или иного высоковольтника.
Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высоковольтников. Но если повышенное сопротивление выдает один провод, менять все равно нужно все

Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Прежде чем пытаться своими руками поменять или починить проводку, обязательно отключите минусовую клемму от аккумулятора

Невероятно важное правило, о котором никогда нельзя забывать

 Загрузка …

Электрическая схема ЭСУД ВАЗ-21101

1 – контроллер ВАЗ-21101; 2 – колодка жгута системы зажигания к жгуту салонной группы АБС ; 3 – колодка диагностики; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – катушка зажигания; 7 – свечи зажигания; 8 – форсунки; 9 – электробензонасос; 10 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 11 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 12 – колодка жгута системы зажигания к жгуту форсунок; 13 – колодка жгута форсунок к жгуту системы зажигания; 14 – датчик скорости; 15 – регулятор холостого хода; 16 – датчик положения дроссельной заслонки; 17 – датчик температуры охлаждающей жидкости; 18 – датчик массового расхода воздуха; 19 – датчик контрольной лампы давления масла; 20 – датчик фаз; 21 – датчик кислорода; 22 – датчик положения коленчатого вала; 23 – датчик детонации; 24 – электромагнитный клапан продувки адсорбера; 26 – датчик указателя температуры охлаждающей жидкости; 27 – колодка жгута системы зажигания к жгуту панели приборов; 28 – колодка жгута панели приборов к жгуту системы зажигания; 29 – предохранитель цепи питания контроллера; 30 – реле зажигания; 31 – предохранитель реле зажигания; 32 – предохранитель цепи питания электробензонасоса; 33 – реле электробензонасоса; 34 – реле электровентилятора; 35 – колодка жгута системы зажигания к соединителю кондиционера; 36 – колодка жгута системы зажигания к жгуту боковых дверей. 37 – электровентилятор системы охлаждения; 38 – диагностический разъем; 39 – выключатель зажигания; 40 – комбинация приборов; 41 – блок бортовой системы контроля; 42 – реле стартера; 43 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 44 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 45 – маршрутный компьютер.

• A – к клемме “плюс” аккумуляторной батареи;
• В1 – точка заземления жгута датчика уровня топлива;
• В2, В3 – точки заземления жгута системы зажигания;
• С – к стартеру;
• D – к выключателю плафона освещения салона двери водителя.

Автор:

Гaличeв Илья Виктoрoвич
