Схемы проводки на ладу калина. распиновки

Схема электрооборудования ВАЗ 1118 (комплектация «Норма»)

1. Правая блок-фара;
2. Датчик незакрытого капота;
3. Звуковой сигнал;
4. Стартер;
5. Аккумуляторная батарея;
6. Генератор;
7. Мотор-редуктор очистителя ветрового стекла;
8. Левая блок-фара;
9. Переключатель электростеклоподъемника правой передней двери;
10. Мотор-редуктор стеклоподъемника правой передней двери;
11. Колодки подсоединения к правому переднему громкоговорителю;
12. Электропривод блокировки замка правой передней двери;
13. Электродвигатель омывателя ветрового стекла;
14. Датчик температуры окружающего воздуха;
15. Колодка подсоединения жгута проводов системы управления двигателем;
16. Электропривод блокировки замка левой передней двери;
17. Датчик уровня тормозной жидкости;
18. Колодки подсоединения к левому переднему громкоговорителю;
19. Переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя;
20. Переключатель электростеклоподъемника левой передней двери;
21. Выключатель блокировки замков дверей;
22. Мотор-редуктор стеклоподъемника правой передней двери;
23. Монтажный блок;
24. Блок управления автомобильной противоугонной системой;
25. Блок управления охранной сигнализацией;
26. Комбинация приборов;
27. Павый боковой указатель поворота;
28. Лампа освещения вещевого ящика;
29. Выключатель лампы освещения вещевого ящика;
30. Выключатель сигналов торможения;
31. Выключатель зажигания с трансподером автомобильной противоугонной системы;
32. Блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар;
33. Подрулевой переключатель;
34. Левый боковой указатель поворота;
35. Колодки подсоединения к правому заднему громкоговорителю;
36. Электропривод блокировки правой задней двери;
37. Выключатель обогрева заднего стекла;
38. Выключатель блокировки заднего хода;
39. Выключатель аварийной сигнализации;
40. Переключатель режимов работы вентилятора отопителя;
41. Дополнительный резистор электродвигателя вентилятора отопителя;
42. Электродвигатель вентилятора отопителя;
43. Колодки подсоединения к левому заднему громкоговорителю;
44. Электропривод блокировки замка левой задней двери;
45. Электробензонасос с датчиком указателя уровня топлива;
46. Выключатель ламп света заднего хода;
47. Выключатель сигнализатора стояночного тормоза;
48. Прикуриватель;
49. Соленоид блокировки заднего хода;
50. Колодки подсоединения к головному устройству системы звуковоспроизведения;
51. Лампы подсветки блока управления системой вентиляции и отопления;
52. Блок управления электроусилителем руля;
53. Плафон освещения салона;
54. Правый задний фонарь;
55. Электропривод блокировки замка багажника;
56. Выключатель плафона освещения багажника, встроенный в замок крышки багажника;
57. Фонари освещения номерного знака;
58. Дополнительный сигнал торможения;
59. Элемент обогрева заднего стекла;
60. Плафон освещения багажника;
61. Левый задний фонарь.

На данной схеме не показаны точки соединения и колодки жгутов проводов.

Защитные элементы электросхемы Lada

Электрическая схема Калина защищена при помощи двух видов защитных элементов: плавких предохранителей и электромагнитных реле. В составе предохранителя предусмотрены токоведущие части, которые разрушаются при превышении допустимых значений силы тока в цепи. Данный коммутационный аппарат подключается последовательно к потребителю электроэнергии, и разрушает цепь при сверхнормативных нагрузках.

Большинство предохранителей собраны в отдельном блоке реле и предохранителей, который расположен в салоне. Для предохранителей и реле системы управления двигателем в салоне предусмотрена отдельная позиция. Каждый предохранитель рассчитан на определённое значение силы тока и отвечает за обеспечение защиты отдельного элемента.

Самым большим значением номинального тока обладают предохранители, защищающие отдельные элементы.

Блок предохранителей насчитывает 28 защитных элементов. Среди них 4 запасных с номинальными значениями 2 А, 7,5 А, 10 А, 20 А. 3 резервных гнезда предусмотрены на случай подключения дополнительных предохранителей. Количество элементов идентично для любого типа кузова (седан, хэтчбек, универсал).

Реле — это устройство, которое замыкает или размыкает электрическую цепь при достижении сверхнормативной величины одного из параметров (температура, давление, освещенность). Подобных устройств в Ладе множество, и они разбиты на два отдельных блока. Первый — монтажный, состоящий из реле и предохранителей, второй — блок, отвечающий за управление мотором.

Монтажный блок включает реле, отвечающие за стеклоподъёмники, световые сигналы поворота, очиститель лобового стекла, лампы дальнего освещения, звуковой сигнал, обдув заднего стекла и вспомогательное реле. В качестве дополнительных функций включены:

• реле омывателя фар;
• реле противотуманок;
• подогрева кресел салона.

Схема управления двигателем ВАЗ 21114 (1.6л., 8-кл., Евро-2)

1. Свечи зажигания;
2. Форсунки;
3. Катушка зажигания;
4. Контроллер;
5. Предохранитель постоянного питания контроллера;
6. Главное реле;
7. Предохранитель силовой цепи главного реле;
8. Реле электровентилятора;
9. Предохранитель силовой цепи реле электровентилятора;
10. Реле электробензонасоса;
11. Предохранитель силовой цепи реле топливного насоса;
12. Датчик массового расхода воздуха;
13. Датчик положения дроссельной заслонки;
14. Датчик температуры охлаждающей жидкости;
15. Электромагнитный клапан продувки адсорбера;
16. Датчик концентрации кислорода;
17. Датчик детонации;
18. Датчик положения коленчатого вала;
19. Регулятор холостого хода;
20. Топливный модуль (электробензонасос и датчик указателя уровня топлива);
21. Датчик фаз;
22. Датчик скорости автомобиля;
23. Датчик сигнализатора недостаточного давления масла;
24. Датчик указателя температуры охлаждающей жидкости;

А — Диагностический разъем; Б — Колодка присоединения к электродвигателю вентилятора системы охлаждения; В — к выводу «+» аккумуляторной батареи; Г — Колодка присоединения к жгуту проводов панели приборов; G1, G2 — Точки соединения с «массой»; I — Порядок условной нумерации контактов в диагностическом разъеме

Противотуманные фары

Электропроводка Лада Калина подготовлена для подключения противотуманных фар. Уже в базовом исполнении задние фонари имеют двухнитевые лампы габаритного и противотуманного света.

Проводка птф на Калину в цветном исполнении

На схеме условно представлены:

1. Монтажный блок предохранителей;
2. Штатный иммобилайзер;
3. Противотуманные фонари задние;
4. Электронный блок управления наружным освещением;
5. Штатный замок зажигания;
6. Вывод «А» от источника питания.

Справочно: Инструкция предписывает, что противотуманные фары включаются только с габаритными огнями. Это обусловлено требованиями безопасности дорожного движения.

Если владелец будет устанавливать противотуманные фары своими руками, то это требования обязательно нужно учесть (см. также схему электропроводки ВАЗ 2111).

Защитные элементы электросхемы Lada

Электрическая схема Калина защищена при помощи двух видов защитных элементов: плавких предохранителей и электромагнитных реле. В составе предохранителя предусмотрены токоведущие части, которые разрушаются при превышении допустимых значений силы тока в цепи. Данный коммутационный аппарат подключается последовательно к потребителю электроэнергии, и разрушает цепь при сверхнормативных нагрузках.

Большинство предохранителей собраны в отдельном блоке реле и предохранителей, который расположен в салоне. Для предохранителей и реле системы управления двигателем в салоне предусмотрена отдельная позиция. Каждый предохранитель рассчитан на определённое значение силы тока и отвечает за обеспечение защиты отдельного элемента.

Что входит в электросхему?

• зажигания;
• стартерного устройства;
• звукового гудка;
• замки дверей и багажного отсека;
• электростеклоподъемников;
• обогрева заднего и ветрового стекол;
• осветительная сеть, которая включает в себя фонари ближнего и дальнего освещения, габариты, противотуманки, поворотные огни, стопы, свет в салоне транспортного средства;
• омывательный узел, включающий в себя систему омывания стекол, а также щеток стеклоочистителей;
• включения вентилятора охлаждения двигателя;
• контрольный щиток, где указаны основные параметры машины, состояние узлов и агрегатов;
• отопитель либо система кондиционирования;
• генератор;
• аккумулятор;
• система управления мотором.

Схема системы управления двигателем

Что касается основных электрических устройств системы, то их список приведен ниже:

1. Выключатель зажигания.
2. Генераторное устройство — этот элемент считается одним из главных, поскольку он позволяет обеспечить питанием все приборы и оборудование авто во время работы двигателя. Также во время езды генераторный узел позволяет зарядить аккумулятор и восполнить запас его энергии, потраченной на запуск двигателя.
3. АКБ. Батареями оснащаются все автомобили, поскольку это устройство позволяет осуществить запуск мотора, а также оно питает любое работающее электрооборудование при отключенном ДВС. При разряде аккумулятора мотор можно будет запустить либо с толкача, либо путем «подкуривания» от рабочего АКБ.
4. Стартер. Благодаря этому элементу в системе зажигания формируется высоковольтный импульс, без которого запуск двигателя будет невозможным.
5. Блок с предохранительными устройствами, позволяющими защитить оборудование в электроцепи авто при возможных скачках напряжения.

1. Электросхема Калины в кузове седан

2. Электросхема Калины в кузове универсал и хэтчбек

Защитные компоненты

Потребители энергии в бортовой сети Лада Калина защищены двумя видами элементов:

• предохранителями;
• электромагнитными реле.

Предохранители снабжены специальными плавкими элементами, которые перегорают при повышении силы тока, проходящего через вставку, сверх допустимой нормы. Подключение предохранителя к защищаемому им токоприемнику выполняется по последовательной схеме.

Плавкие вставки заключены в определенные блоки, еще называемые монтажными. Один располагается в салоне, а второй под капотом. Каждому предохранителю производитель «вверил» защищать свой участок цепи. Элемент способен выдержать определенную величину максимума силы тока. Именно на такой максимум и рассчитан конкретный предохранитель, поэтому при его замене требуется подбирать аналог с идентичным значением силы тока.

В блоке расположены 28 плавких вставок. В этом числе присутствуют 4 элемента в качестве резерва. Их номинальные значения силы тока составляют: 2 А, 7,5 А, 10 А, а также 20 А.

Для возможности включения в цепь дополнительных вставок в блоке предусмотрены три свободных гнезда. Общее число предохранителей одинаково для любого кузовного исполнения Лада Калина, будь то седан и пр.

Реле представлено в виде устройства, позволяющего в потребный момент производить замыкание или отключение цепи. Реле также присутствуют в ранее указанных блоках.

В первом монтажном модуле расположены реле, отвечающие за функционал:

• стеклоподъемников;
• сигналов поворотов;
• очистителей ветрового стекла;
• клаксона;
• элементов дальнего освещения;
• системы обдува стекла.

Кроме этого, реле обеспечивают выполнение таких вспомогательных функций, как:

• омыватель передней оптики;
• противотуманные световые устройства;
• обогрев кресел в салоне.

В блоке управления мотором расположились реле, управляющие такими узлами:

• зажиганием;
• подключением топливного насоса;
• включением электро-вентилятора.

Сам модуль находится в салоне ниже передней панели. Для обеспечения доступа потребуется демонтировать правую накладу на консоли, выкрутив крепежный компонент.

Источники питания Lada Kalina

Бортовая сеть Лады характеризуется постоянным током, номинальное напряжение которого 12 В. Схема электрооборудования ВАЗ 1118 — однопроводная. Основные элементы сети Kalina можно разделить на 4 группы.

1. Источники.
2. Потребители.
3. Защитные элементы.
4. Датчики.

Источники и потребители электрической энергии соединяются минусовыми выводами с металлическим кузовом («массой»), который выступает в качестве второго провода. Питание на все электроприборы автомобиля Лада Калина подается от двух основных источников энергии: генератора и аккумуляторной батареи. Во время работы двигателя питание на потребители подается от генератора переменного тока. При заглушенном моторе приборы питаются от аккумулятора. Во время работы генератора происходит зарядка аккумуляторной батареи.

Генератор — это синхронная эклектическая машина переменного тока. Вращающийся коленчатый вал автомобиля приводит во вращение подвижный элемент генератора — ротор. Таким путём механическая энергия вращения коленвала преобразуется в электроэнергию. Вращение вала ротора происходит в подшипниках, которые расположены в крышках. Подшипники смазаны на заводе материалом, не требующим замены до конца срока службы генератора. Неподвижный элемент генератора — статор — стянут четырьмя болтами с крышкой генератора.

Генератор — основной источник электрической энергии в Калине. От него подается питание на потребители при запущенном двигателе. Генератор оснащён встроенным выпрямителем и регулятором напряжения. В состав статора Калины включена трехфазная обмотка. Диапазон допустимого напряжения генератора 14,4–15,1 В. Передаточное отношение двигателя к генератору 1:2,4. Предельный вырабатываемый ток — 85 А.

Выводы обмотки возбуждения, находящейся на роторе, при помощи пайки прикрепляются к медным контактным кольцам на вале ротора. Регулятор напряжения генератора — неразборная деталь, при поломке требует замены. В целях защиты бортовой сети Лады от перепадов напряжения при зажигании, между массой и плюсовым вентилем подключается конденсатор.

При выключенном двигателе все электроприборы в Ладе Калина питаются от аккумуляторной батареи. Кроме того, что АКБ является вспомогательным источником энергии для потребителей, она помогает запустить мотор. В электрической схеме Лады Калина для генератора и АКБ применено параллельное соединение.

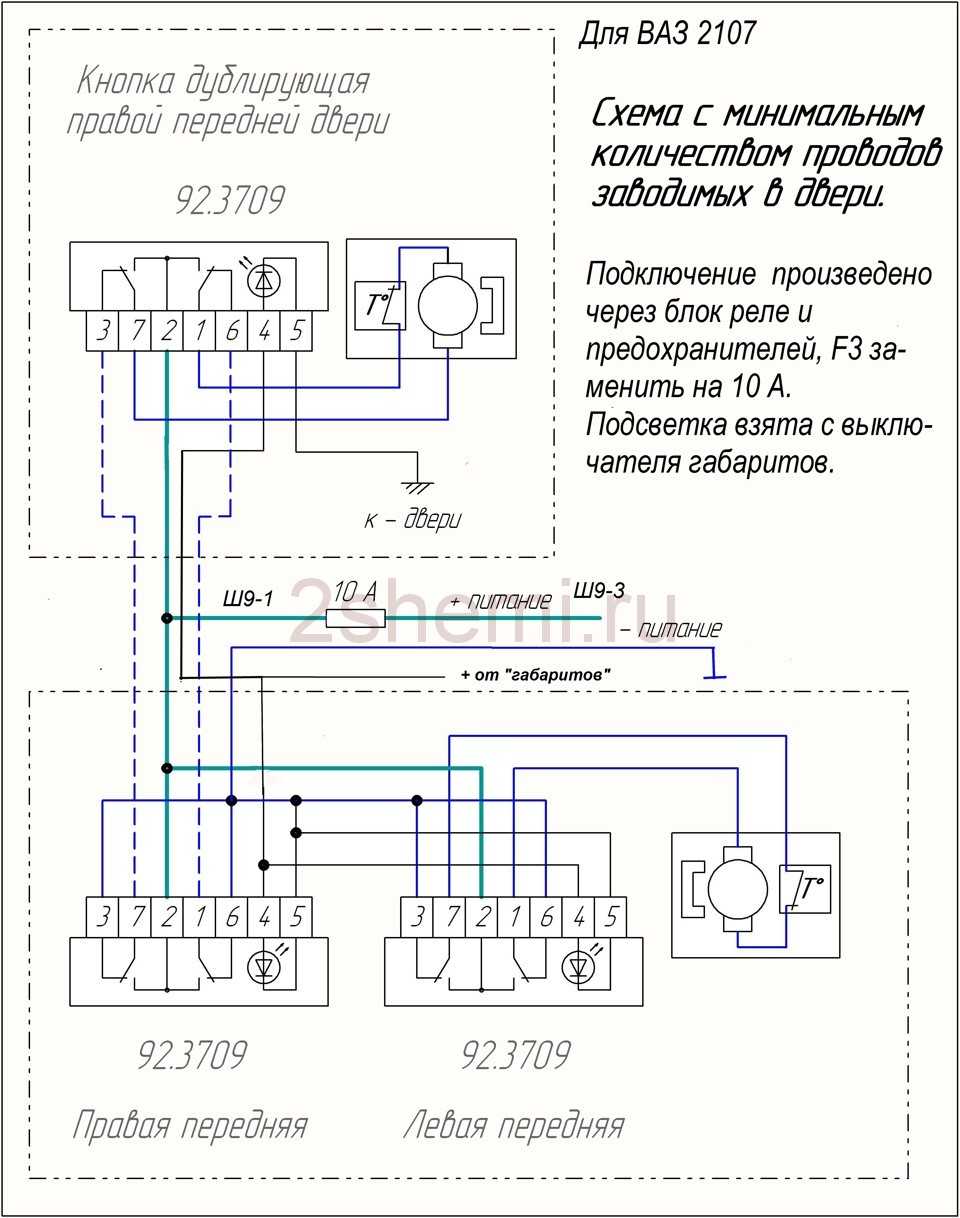

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Электрическая схема Лада Калина 2

Схема электрических соединений жгута проводов переднего 21924

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер Lada Kalina 2; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор ВАЗ-2192; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема соединений жгута проводов системы зажигания 21903

1 – датчик контрольной лампы давления масла; 2 – генератор Lada Kalina 2; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Схема электрических соединений жгута проводов панели приборов 21924

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле Лада Калина 2; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель ВАЗ-2192; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Установка электрических стеклоподъемников ГРАНАТ на LADA Kalina и LADA Granta в передние двери. Иллюстрированная инструкция

В приводимой инструкции описан процесс установки электростеклоподъемника в передние двери автомобиля Lada Kalina. Их установка в передние двери автомобилей семейства Lada Granta аналогичен, за исключением некоторых особенностей, которые также описаны в данной статье.

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания. Демонтируем штатный стеклоподъемник.

Установка показана на стенде с вырезом с внешней стороны двери для демонстрации некоторых ньюансов монтажа.

Механизм электрического стеклоподъемника заводим в дверь через технологическое окно при поднятом вверх стекле.

Сверлим отверстие в верхней части двери (координаты указаны в инструкции), нижние отверстия используем штатные.

Вставляем механизм в отверстия (показаны стрелками) и накручиваем гайки М10, затягиваем ключом.

Включением моторедуктора поднимаем каретку максимально вверх, совмещаем отверстия на каретке и стеклодержателе, фиксируем винтами.

Установка электростеклоподъемника в Lada Granta

Особенностью установки электростеклоподъемника на Lada Granta является крепления стекла к каретке используя кронштейны из комплекта поставки (показан на фото).

Резиновая прокладка используется от штатного тросового стеклоподъемника.

Для установки кронштейна потребуется подрезать штору приклееную к стеклу.

Закрепляем кронштейн на каретке.

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Никакие работы по доработке электрики или по подключению дополнительного электрооборудования не могут проходить без электросхем. Далее Вы найдете набор электрических схем ВАЗ 1117, 1118 и 1119.

Очиститель и омыватель ветрового стекла

Система очистки ветрового стекла Лада Калина включает в себя:

1. Электромотор с редуктором;
2. Комплект рычагов и щеток.

Штатная электропроводка Калина системы очистки лобового стекла

На представленной схеме обозначены:

1. Электрический насос бачка с омывающей жидкостью;
2. Штатный замок зажигания;
3. Блок управления режимами работы электродвигателя;
4. Сам электродвигатель стеклоочистителей;
5. Блок с предохранителей и реле;
6. Вывод «А» от источника питания.

Справочно: Для защиты двигателя от перегрузок применен биметаллический предохранитель, цена которого намного ниже стоимости ремонта.

Комплект омывателя включает в себя:

1. Полиэтиленовый бак с насосом;
2. Форсунки, расположенные на капоте авто;
3. Комплект гибких соединительных шлангов.

Автор:

Гaличeв Илья Виктoрoвич
