Как отличить дмрв 116 бош от подделки

Принцип работы ДМРВ HFM5 от BOSCH на ВАЗ

Главным измерительным элементом в датчике является плёночный или проволочный элементы разогреваемый до определённой температуры. За счёт потока воздуха этот элемент охлаждается, а микросхема (обычно, она встроена в сам датчик) старается поддерживать прежнюю заданную температуру. И вот, в зависимости от того, сколько мощности потребуется затратить для нагрева данного элемента и рассчитывается проходящий потом воздуха. Информация о потоке передаётся на ЭБУ в виде аналогового напряжения, а в некоторых датчиках в виде частоты импульсов.

Измерения потока воздуха в ДМРВ производятся в пределах 0…5 В. В момент, когда машина заглушена и включено зажигания АЦП сигнал с датчика должен составлять в пределах 1 В. Идеальным считаются показания в пределах 0.996 – 1.0 В. 1.02 – 1.025 ещё допускаются, а вот напряжение больше 1.035 уже говорит о том, что измерительный элемент загрязнён или вышел из строя по другим причинам.

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными

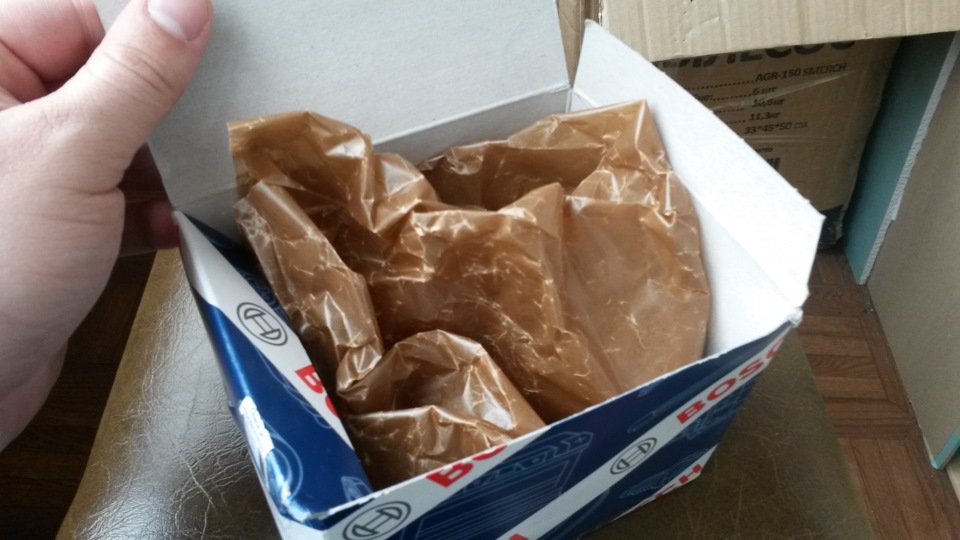

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Проверка с помощью Вася Диагност

Вася Диагност — это копия программно-аппаратного сканера VCDS разработанного американской компанией Ross-Tech только с русификацией. Продается в странах постсоветского пространства и пользуется популярностью не только у профессиональных диагностов, но и у обычных автовладельцев.

Не будем описывать возможности адаптера, это требует отдельного рассмотрения.

Чтобы выполнить диагностику ДМРВ должны быть выдержаны определенные условия:

1. Мотор должен быть прогрет до 80 градусов.
2. Отключены все потребители (климат-контроль, печка, кондиционер, обогрев задних стекол и другие).

Порядок проверки:

1. Установите на ноутбук одноименную программу.
2. Подключите адаптер к диагностическому порту.
3. Найдите и перейдите в раздел «Выбор блока управления».
4. Перейдите в раздел «01 – Электроника двигателя».
5. Зайдите в «Коды неисправностей» и посмотрите какие ошибки там отображены.
6. Вернитесь назад.
7. Зайдите в «Настраиваемые группы».
8. Выберите актуальное значение 213, и 211, 212 по паспорту.
9. Сравните показания и при их несовпадении замените датчик.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Отличия оригинальных ДМРВ от поддельных

1 – название бренда

• В оригинале, надпись BOSCH на коробке напечатана крупными красными буквами
• Уголки букв S, C визуально «срезаны» под углом в 45%.

2 – комплектация

• В картонной коробке оригинального ДМРВ должен быть паспорт изделия. В конце паспорта – код даты изготовления и штамп ОТК.
• Упаковка должна быть запечатана широким скотчем, края должны иметь форму «елочки».
• Сама упаковка – из плотного картона, пористого (с воздушной прослойкой).

3 – внешний вид детали

• На самом корпусе датчика должны быть надписи: «AIR FLOW», «BOSCH», серийный номер изделия.
• Все буквы и цифры должны быть выполнены четко, читаться хорошо.
• В надписи не должно быть ошибок (слитного написания «AIRFLOW», например).
• Серийный номер изделия должен совпадать с тем, что указан на упаковке.
• На корпусе датчика обязательно должна быть проставлена дата изготовления детали.

Итого

Если внешний вид детали вводит вас в замешательство по какой-то причине, но вы не можете ее сформулировать, не торопитесь ее приобретать. Возможно, это действительно подделка.

Как вы могли убедиться, контрафактные изделия выдает стремление сэкономить на «мелочах» вроде материалов упаковки, и банальные ошибки в написании названия изделия и его марки: будьте внимательны!

Выбирайте только проверенные магазины с хорошей репутацией.

О том, как отличить оригинальный клапан Delphi от подделки, мы писали здесь.

Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге

ООО “Дизель Крафт”ДИЗЕЛЬНАЯ ТОПЛИВНАЯ АППАРАТУРА Регистрационный номер в Торговом реестре 392854

Дмрв Siemens vdo 5WK97014 от Ваз 2104-2107 в Ваз 2110-2112 — Лада 2112, 1.6 л., 2006 года на DRIVE2

как красиво расписать не знаю, да и лень)))актуально для январейсименс примечателен своей ценой 1900-2300 руб и долгим сроком службы, и не надо мудрить с креплением к корпусу воздушного фильтра(в классике стоит корпус 2112))) как при установке дмрв от газ.выбрал дмрв фирмы континенталь.пришлось очень долго курить форумы классиководов)))распишу по частям(ссылка на следующую часть где будет внедрение тарировки и ссылки на готовые файлы, будет в конце) для установки в пп надо изменить тарировки дмрв в родной прошивке(подробно будет в следующей части)и перекроссировать проводкуобязательно нужен разьем дмрв сименсраспиновка:бош1 (ДТВ)2 (+12V)3 (масса)4 (+5V от ЭБУ)

сименс классика1-(+12v)2-(+5v от ЭБУ)3-(сигнал)4-(ДТВ)5-(масса)

если дмрв без дтв(к разьему бош идут 4 провода) то подключаем по этой же схеме игнорируя пункты с дтв.

переходник пока черновой.позже залью термопистолетом или сделаю на прямую без переходникая паял переходник(из мертвого дмрв, сточив до контактов), потому что не был уверен то что тема моя прокатит.можно обойтись без него:из разьема сименс вытаскиваем провода(там разьемы с двухсторонним фиксатором, надо зажимать с двух сторон) и вытащив провода из родного штекера(вытащить проще.фиксатор с одной стороны) втыкаем соблюдая распиновку в разьем сименс.встают как родные.

ДОПОЛНЕНИЕ: из родного штекера который в проводке контакты вытаскивать оч тяжело.там фиксатор с двух сторон)))

Цена вопроса: 2 300 ₽

Три признака, которые помогут отличить оригинальный ДМРВ Bosch

02 октября 2018 Категория: Полезная информация.

Мы уже писали о системе KeySecure System от Bosch, которая позволяет проверить подлинность приобретенной продукции.

Сегодня поговорим о том, как еще можно отличить датчик массового расхода воздуха (ДМРВ) Bosch от подделки.

На рынке представлены два типа ДМРВ BOSCH, с серийными номерами 0 280 218 037 и 0 280 218 116

• произведенные в Германии поставляются в «промасленной» бумаге и мягкой картонной коробке, на корпусе изделия – код завода, 816.
• собираемые в России из немецких компонентов ДМРВ упакованы в пластиковый пакет с замком и коробку из пористого картона, код завода 599.

Принцип работы

Катушки зажигания

На оригинале катушки зажигания Бош качество исполнения рисунков более аккуратное и более четкое. На подделке все рисунки изображены пунктиром – обычные штрихи.

Надписи на упаковках идентичны, наклейки также идентичны.

Посмотрим, что внутри. Даже с виду поддельная катушка выглядит просто как китайский хлам – он не тянет на качество BOSCH. Наклейки везде зеленого цвета. На оригинале она более темная, на подделке – светлее.

Если присмотреться, то контакты, к которым подключаются высоковольтные провода, все кривые, то есть один смотрит влево, другой – вправо.

Цвет металла контактов внутри – желтый, на оригинале он белый. Изготовлена аккуратно.

Друзья, не давайте производителям контрафакта шанса, не покупайте подделки. Будьте внимательны, не дайте себя обмануть.

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH. Надписи BOSCH у них одинаковая

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными. Заглянем внутрь

Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Катушки зажигания

На оригинале катушки зажигания Бош качество исполнения рисунков более аккуратное и более четкое. На подделке все рисунки изображены пунктиром – обычные штрихи.

Надписи на упаковках идентичны, наклейки также идентичны.

Посмотрим, что внутри. Даже с виду поддельная катушка выглядит просто как китайский хлам – он не тянет на качество BOSCH. Наклейки везде зеленого цвета. На оригинале она более темная, на подделке – светлее.

Если присмотреться, то контакты, к которым подключаются высоковольтные провода, все кривые, то есть один смотрит влево, другой – вправо.

Цвет металла контактов внутри – желтый, на оригинале он белый. Изготовлена аккуратно.

Друзья, не давайте производителям контрафакта шанса, не покупайте подделки. Будьте внимательны, не дайте себя обмануть.

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Неисправность ДМРВ ВАЗ 2114: причины и признаки

Сбой в работе датчика привет к нарушению пропорций приготовления рабочей топливной смеси. Это в первую очередь отразится на работе ДВС автомобиля: повышение расхода топлива, плавающие обороты и т.д. Если поломку не устранить, это приведет к более серьезным проблемам в работе ДВС.

Причины неисправности ДМРВ ВАЗ 2114 могут быть вызваны:

• засорением – попадание вместе с воздухом картерных газов из дроссельной заслонки, как следствие, образование слоя отложений на нитях, «считывающих» количество воздуха;
• поломкой нитей – износ по истечении эксплуатационного срока (порядка 100-150 тыс. пробега), выход из строя по причине неправильной эксплуатации или из-за детонации в дроссельном узле.

Если рассматривать датчик воздуха ВАЗ 2114, признаки неисправности следующие:

• работа ДВС на холостом ходу нестабильна (при запуске до прогрева наблюдаются сильные колебания оборотов, при добавлении оборотов педалью акселератора ДВС глохнет);
• обороты при полном сбросе газа зависают и держатся несколько секунд на отметке 2-3 тыс.;
• пропадает тяга (снижается мощность, автомобиль плохо тянет под горку, не разгоняется); Расход топлива значительно увеличивается по причине низкого уровня сигнала ДМРВ, соответственно, речь идет о более обогащенной воздухом топливной смеси
• загорается лампочка «Сheck Engine» на панели приборов.

Чем отличаются датчики 037 и 116?

Лада 2108 Проект ArhStyle › Бортжурнал › Замена ДМРВ ВАЗ 037

Не нравился мне заторможенный отклик на педаль газа — подключил мозги к ноуту, установил хорошую программку OpenDiag для диагностики и погнал анализировать…Бедная смесь при резком нажатии на педаль «газа», потом исправляется по ДК и провал оборотов если резко отпустить с «газа» — обманчивые показания количества воздуха, воздух рассчитывает ДМРВ, при его отсутствии таблица ДПДЗ/обороты, температура константа.

Виновником оказался ДМРВ, опишу один известный способ проверки — даже назову его «народным» ) Проверка ДМРВ мультиметром. Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116. Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.

Распиновка ДМРВ

: Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ; Серо-белый — выход напряжения питания датчиков; Зеленый — выход заземление датчиков; Розово-черный — к главному реле. Цвета проводов могут меняться, но расположение выводов остается неизменным.

Правильное подключение тестера к ДМРВ

— включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.

Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ. ДМРВ напряжение: 1.01…1.02 — хорошее состояние датчика. 1.02…1.03 — не плохое состояние. 1.03…1.04 — ресурс ДМРВ подходит к концу. 1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше. 1.05…и выше — пора заменить ДМРВ.

Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)

У меня показания были 1,10 В хДДД почистил, стало 1,07 В — куда такое колесо, да на обочину) Чистка не помогла, отдал 2500 рублей за новый оригинальный датчик Bosh 037, датчик 116 стоит ещё дороже. Если совсем тяжко в поиске этого датчика то можно заменить на 116, но с последующей записью таблицы тарировок в ЭБУ.

Дополнительно: Фигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки. Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит. У себя заметил пару капель масла, скорее всего остались до капиталки — почистил салфеткой, потом продул и прочистил растворителем под давлением)

Вариант почистить имеет место быть — в любом случае хуже уже не будет, пару видео по этой теме:

Источник

Характеристика

На автомобилях ВАЗ датчик массового расхода воздуха монтируется между воздушным фильтрующим элементом и шлангом дросселя. На сегодня продукция от производителя Bosch пользуется большой популярностью среди соотечественников. Вне зависимости от того, универсальный это датчик Bosch или, к примеру, свечи зажигания, качество от немецкого производителя всегда может дать фору отечественной продукции. Рассмотрим основные характеристики регуляторов моделей 116 и 037.

ДМРВ 116 предназначен для контроля и преобразования воздушного потока, который доходит в мотор, в напряжение. Данные, которые передает регулятор, дают возможность определить режим функционирования силового агрегата и произвести расчет циклового наполнения цилиндров воздушным потоком. Это наполнение осуществляется на установившихся режимах функционирования мотора, которые по своей длительности составляют не более 0.1 секунды.

Рассмотрим технические особенности, которыми обладает ДМРВ Bosch 0 280 218 116:

• регулятор работает по принципу замера расхода воздушного потока;
• устройство выдает точные данные, что обеспечивает оптимальный расход горючего;
• рабочий диапазон варьируется от 8 до 550 кг/ч;
• уровень выходного импульса при замере диапазона от 0 до 100% будет составлять около 0.05-5 вольт;
• что касается питания, то контроллер запитан от электросети транспортного средства, то есть 12 вольт ему достаточно;
• показатель потребления тока составляет около 0.5 ампер;
• регулятор может нормально функционировать в рабочем диапазоне от 45 градусов мороза до 120 тепла;
• ресурс эксплуатации ДМРВ Bosch 116 составляет около 3 тысяч часов.

Что касается ДМРВ 037 от Bosch, то технические особенности, будут схожи. Контроллер состоит из двух основных элементов — рабочего и контрольного, а также нагревательного резисторного устройства. Воздух, который попадает в двигатель, охлаждает один из контроллеров, в то время как электронный модуль осуществляет преобразование разностей температурных режимов регуляторов. В том случае, если датчик 280 218 037 выходит из строя, его опции будет выполнять ДПДЗ.

Как сказано выше, технические особенности у моделей одинаковы:

• рабочий диапазон для нормального функционирования варьируется в районе 8-550 кг/ч;
• при правильной работе контроллер будет выдавать точные данные, благодаря чему возможно достижение оптимального расхода бензина (разумеется, если двигатель работает в нормальном режиме);
• поскольку элемент используется в автомобиле, логично, что он должен питаться от 12 вольт;
• контроллер потребляет около 0.5 ампер тока;
• деталь может нормально работать как при 45 градусах мороза, так и при 120 градусах тепла, это ее рабочий диапазон;
• срок службы составляет не меньше 3 тысяч часов;
• в отличие от модели 116, новый ДМРВ 037 при расчетах может выдавать погрешность, которая составляет 2.5 процента (как в меньшую, так и в большую сторону).

Что произойдет, если ДМРВ неисправен

Контроллер ЭБУ перестанет получать или получит искаженные данные о массе воздуха, в результате топливно-воздушная смесь сформируется неверно. Как результат — потеря мощности и крутящего момента (на автомобилях ВАЗ эти параметры и так не слишком высокие), а также увеличение расхода топлива.

Признаки неисправности ДМРВ — отсутствие или неверное значение информационного сигнала с контакта № 5 разъема датчика. При поломке сенсоров сначала наблюдается завышение показателей (до 25%), затем полное прекращение выдачи информации. Это приводит к следующим симптомам:

• на холодном ДВС обороты завышены минимум на треть;
• при резком сбросе газа, обороты сначала держатся на прежнем уровне, затем медленно снижаются;
• расход топлива существенно возрастает;
• автомобиль может заглохнуть сразу после запуска;
• не хватает разгонной динамики и тяги под нагрузкой.

Автор:

Гaличeв Илья Виктoрoвич
