Показания датчика дмрв 116: какие они должны быть и что они означают

Подготовка вашего автомобиля к установке датчика массового расхода воздуха

Перед установкой датчика массового расхода воздуха необходимо подготовить ваш автомобиль. Во-первых, проведите визуальный осмотр двигателя, чтобы убедиться, что компоненты двигателя в хорошем состоянии. Если вы обнаружите проблемы, такие как раздутые шланги или грязные фильтры, рекомендуется устранить их до установки датчика.

Во-вторых, убедитесь, что автомобиль отключен и зажигание выключено. Необходимо отсоединить отрицательный кабель аккумулятора, чтобы исключить электрическую опасность при установке датчика.

В-третьих, оцените доступность и доступное место установки датчика массового расхода воздуха. Если водитель не имеет достаточного опыта, рекомендуется обратиться за профессиональной помощью.

И, наконец, перед установкой датчика массового расхода воздуха, позаботьтесь о том, чтобы иметь необходимые инструменты, запчасти и документацию. В комплект поставки датчика должны входить все необходимые инструкции и рекомендации. В случае сомнений обратитесь к производителю, дилеру или специалисту по ремонту автомобилей.

• Проверьте компоненты двигателя на наличие повреждений или засорений;
• Отключите аккумулятор для исключения электрической опасности;
• Оцените доступность места установки датчика;
• Подготовьте необходимые инструменты и документацию.

Как устроен ДМРВ или датчик массового расхода воздуха?

Автомобили с инжекторными двигателями имеют в своем оснащении датчик массового расхода воздуха (ДМРВ). В задачу датчика входит контроль количества забортного воздуха для создания топливовоздушной смеси поступающей в двигатель.

Согласно законам физики, для полного сгорания 1 литра бензина требуется порядка 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме и с полной отдачей мощности. Однако это верно лишь в случаях, когда воздушный фильтр чистый и способен пропустить требуемое количество воздуха, а ДМРВ исправен.

ДМРВ устанавливается на выходе воздушного фильтра и фиксирует количество пройденного через него воздуха и передает данные на ЭБУ двигателя. В свою очередь ЭБУ на основе данных с датчика расхода воздуха дает команду на подачу определенного количества топлива на форсунки для соблюдения требуемой пропорции воздух-топливо.

Конструкция датчика представляет собой две спирали

В конструкцию датчика входит сетка и нагревательные спирали, детали выполнены из платины.

Принцип действия ДМРВ

При включении зажигания происходит, нагрев платиновой спирали. Воздух проходя через нагретую спираль охлаждает ее, благодаря чему изменяется ее сопротивление, по сравнению с контрольным на второй спирали. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в данный момент в двигатель.

По разнице сопротивлений ЭБУ делает заключение о количестве поступающего воздуха и производит коррекцию состава топливной смеси.

Датчик работает вкупе с датчиками атмосферного давления и температуры в всасывающем коллекторе, показания которых важны для формирования смеси ЭБУ.

Неисправности ДМРВ

При появлении неисправности ДМРВ происходит переобогащение или обеднение топливовоздушной смеси, что сразу отражается на работе двигателя и в итоге может закончится его поломкой.

При загрязнении воздушного фильтра забивается приемная сетка и спираль ДМРВ, что ведет к сбоям в работе датчика сопровождаемые затрудненным запуском или вообще невозможностью запуска двигателя. Как следствие, длительная эксплуатация авто с забитым воздушным фильтром заканчивается полным отказом датчика воздуха. Воздух уже не очищается полностью, плюс находящиеся в нем механические микрочастицы попадая в датчик вызывают его поломку. Сами же датчики, при выходе их из строя, не ремонтируются и закрыть проблему можно только заменой на новое изделие.

Признаки неисправности

• увеличение расхода топлива;

• высвечивается ошибка CheckEngine  (низкий уровень сигнала датчика);

• ухудшение динамики разгона;

• нестабильный запуск;

• глохнет двигатель;

• потеря мощности;

• мотор работает на пониженных или повышенных оборотах.

В датчике могут быть разорваны платиновые нити, даже при разрыве одной из них необходимо заменить ДМРВ.

Для проверки датчика необходимо снять с него штекер питания и запустить двигатель. Увеличение оборотов мотора «подскажет», что датчик неисправен и требует замены.

Так как было сказано выше, чаще всего датчик выходит из строя из-за засорившегося воздушного фильтра, то рекомендуем выполнять замену последнего в указанные производителем сроки, либо раньше при тяжелых условиях эксплуатации автомобиля.

Соблюдение этого условия поможет избежать поломки датчика воздуха и двигателя в целом.

Проверка датчика

Исправность датчика можно проверить с помощью мультиметра в режиме вольтметра.

Проверку наглядно расписать на одном из распространенных датчиков ДМРВ фирмы Bosch.

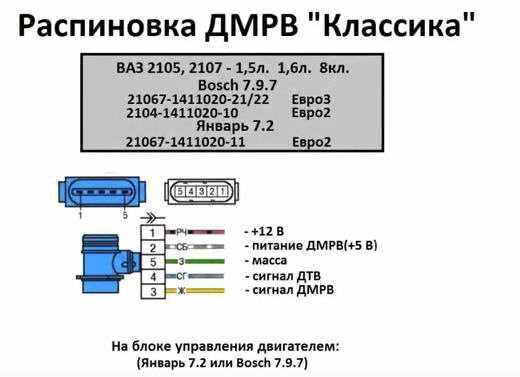

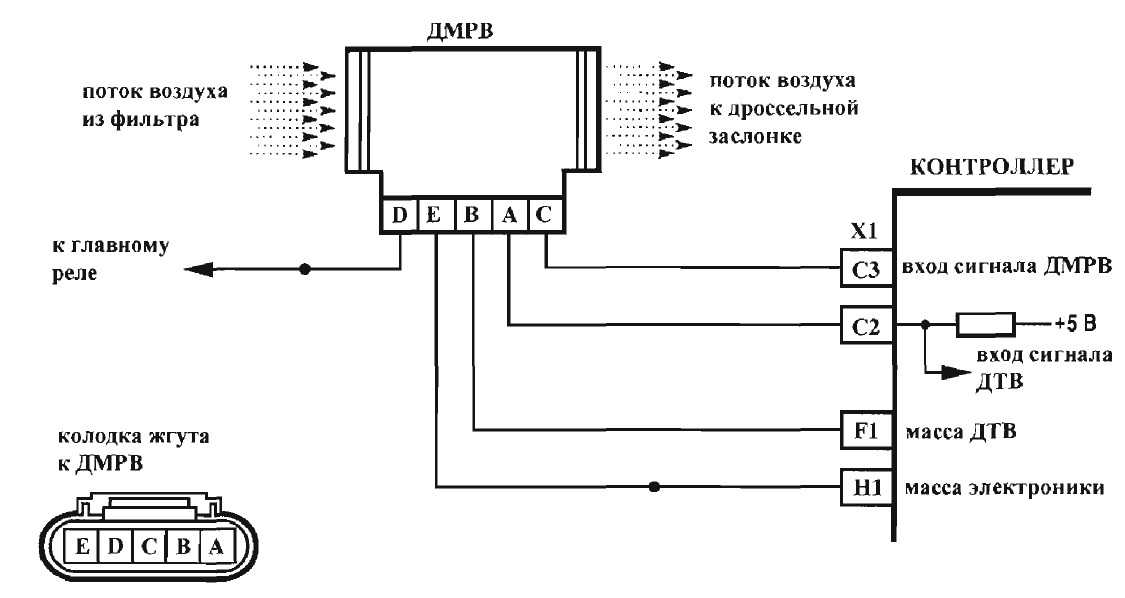

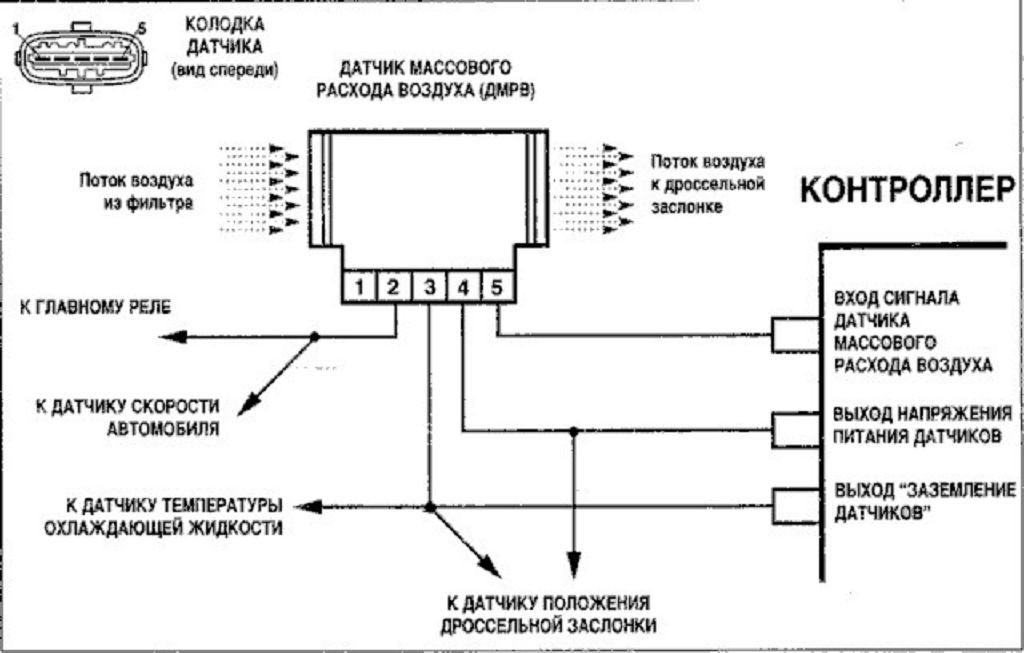

На фишке датчика расположены 4 провода, это — входящий сигнал (желтый), выходное напряжение (бело-серый), «земля» (зеленый) и выход датчика к реле (розовый).

Для проверки включается зажигание и мультиметр подключается к проводам. Плюс (красный щуп) прибора подсоединяется к желтому проводу, а минус (черный щуп) к зеленому.

При этом показания прибора будут свидетельствовать следующее:

• От 1до1,02 В – датчик исправен; • 1.3 В – исправен, но необходима очистка датчика; • 1.04 В – средний износ; • 1, 05 В – повышенный износ, требуется срочная замена;

• 1.06 В – датчик неисправен. Аварийный режим двигателя, работает на данных дроссельного узла.

Очистка датчика допускается только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подходит «очиститель карбюратора» в аэрозольной упаковке.

После очистки датчика требуется вновь проверить его напряжение, которое должно быть в пределах 1.02 В.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления.

ЭКЮ: ндичияни нди кумене?

M’nkhaniyi tiphunzira za chipangizo monga kompyuta. Chiyani komanso chifukwa chimene m’pofunik galimotoyo? Цопано нди тимаесеца купеза изо.

Коди уламулиро вагаво?

чипангизо чименечи уматчедвансо «убонго». Ндипо изо нзоона, ичи нди бокоси вакуда «кулингалира» монга инджини айэнера кугвира нтчито модосияна. Мавува йонсе чачивири галимото уламулиро макуми магаво амасанха анту мулинго войена квамбири мпвея осаканиза нди мафута. Chimatsegula нди kutseka нди сопла m’nthawi yake, umene umabala mafuta aperekedwe ku chipinda kuyaka. Ndi chodziwikiratu kuti munthu akhoza kuganiza mwachangu ngati wagawo kulamulira. Olumikizidwa kwa izo, приводы zimatulutsa komanso. Mwachitsanzo, насадки chomwecho, komanso ulamuliro wa kusakhala ndi chochita ndi ena. Kuti tione mwatsatanetsatane mfundo ya ntchito, muyenera kuganizira kapangidwe chipangizo.

Внутренний чипангизо компьютера

Букули лили микроконтроллер а. Iwo ali athandizira ndi linanena bungwe madoko amene kugwirizana udayesedwa приводы onse ndi masensa. Mbadwo Wotsirizira, tiyenera kutchula amene amaona otaya mpweya. Чицанзо аке аянхидва нди ммене котунга чизиндикиро ква амагеци куламулира юнит. masensa onse olumikiza madoko athandizira kapena kudzera mwa wapadera делители голосов, капена усилители chimodzimodzi Os. mkuzamawu Izi magawo pa tchipisi kapena FET. Ndi thandizo ла ukuwonjezeka chizindikiro mlingo athandizira ку masensa. Кома О мадокон нди зофуника уламулиро. Распиновка ЭБУ Tikumbukenso kuti mu magalimoto osiyana osiyana. Choncho kugwiritsa ntchito ubongo wa «Chevrolet» mu «Lada» n’zokayikitsa bwino popanda rework kwambiri. Mwachitsanzo, насадки olumikiza iwo. Koma si zonse ndi mophweka, микроконтроллер doko linanena bungwe akhoza kusamalira okha katundu ofooka. Mu mawu ena, инжектор koyilo kuti sitingasinthe chikugwirizana mwachindunji.

ndi aligorivimu

Koma palibe chimodzi sangagwire microcontroller — popanda aligorivimu ndi. Zowoneka akhoza ankayimiridwa ngati mtengo ndi zambiri zimene mungachite. Iwo kumagwiritsa «nkhani» onse kuti ayenera kuti ayankhidwe ubongo amagetsi. Mwachitsanzo, ngati pafupipafupi kasinthasintha wa коленчатый вал бала 2000 р Mukhoza / Mph ndi ndende mpweya ndi wochepa kwambiri, mpweya otaya mlingo ukuwonjezeka. Zomwe zimawapangitsa injini ngati mlandu? Микроконтроллер yomweyo kuyankha mafunso onse a awa, mwachidule aligorivimu kuthetsa vutolo. Ndiyeno otaya umabala nyemba pa madoko linanena bungwe, chifukwa mu injini boma yachibadwa. Ichi си chinachake ена kuposa ECU fimuweya.

Коди кухазикица нди ЭБУ?

Iwo anaika pa magalimoto onse jekeseni. Нди изо, кусантула нди кусонханица мфундо зонсе зикубвера кучокера масенса или па инджини куяка мкати.

Kuchotsa amagetsi kulamulira wagawo

Ngati timatenga chitsanzo cha galimoto Vaz 2107, a ECU iso (icho chiri, mukudziwa kale) или pansi lakutsogolo, mu galimotolo a footwell m’deralo. Kuti Izo yabwino kwa разобрать чипангизо, muyenera kuchotsa alumali, amene ali mwachindunji pansi pa mogwirizana chipinda. Kuti tichite zimenezi, muyenera unscrew ndi zomangira kuti m’chitetezo kwa parprizu lapansi.

masensa matenda

Taganizirani chitsanzo zoweta Vaz, lomwe ndi mbali yofunika DMRV chifukwa makhalidwe onse amene ayenera kuwaganizira kuti yoyenera jekeseni mafuta. Monga mukudziwa, deta onse amene analandira kwa chipangizo ichi bwanji ntchito injini lonse. Chofunik ECU fimuweya, kapena kani, ndi mafuta khadi, imene magawo zingapo zofunik anaika. Makamaka, kuchuluka kwa mpweya ndi mafuta amaperekedwa kwa limbikitsa kwa carburetion, injini liwiro ndi injini katundu.

Кути тихите зименези, чизимицени ичо кучокера пулаги лапанси. Мультиметр udindo pa zimene voiceji muyeso imagwiridwa. Wachisoni kutsogolera chikugwirizana kwa mkati kuyaka injini misa. Ndi muyeso poyatsira voiceji ikuchitika pa achire chachisanu ча pulagi kupita sensa. mfundo Ссылка iyenela pa mtengo pafupifupi 12 вольт. Нгати пали kupatuka amphamvu, ндие пали wonongeka olimbana ECU kapena Kulumikizana wosweka kuti sensa. Mu linanena bungwe wachinayi akhale za 5 вольт. Нгати пали купатука квамбири ква мтенго уву, чифуква именинейи нди купхванья Кулумикизана капена кая лагона единица куламулира.

M’malo a kachipangizo mpweya otaya — opaleshoni khola olimbana ndi kompyuta

Tsopano inu mukudziwa za makompyuta. Коди изо, чифуква чимене муенера кудзива. Ndi nthawi kulankhula pang’ono za chipangizo choyezera, imakhudza kugwira ntchito zolondola.

Проверка регулятора на работоспособность

Есть несколько вариантов проверки работоспособности датчика.

Для начала рассмотрим самый простой из них:

1. От контроллера нужно отсоединить разъем питания.
2. Запустите мотор.
3. Попробуйте немного проехаться. Если вы заметили, что двигатель стал работать более нормально, пропали вышеописанные симптомы, то это свидетельствует о том, что демонтированный вами ДМРВ неработоспособный. Учтите, что при отключении контроллера блок управления начинает работать в аварийном режиме, соответственно, расход топлива может быть увеличен (автор видео о демонстрации вышедшего из строя регулятора — канал В гараже у Сандро).

Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Для осуществления другого способа вам потребуется тестер — мультиметр, а также отвертка и гаечный ключ на 10.

Процедура диагностики с применением мультиметра осуществляется следующим образом:

1. Сначала необходимо включить тестер, настроить его в режим замера постоянного напряжения, при этом надо отметить придел в 2 вольт. На штекере подключения кабеля питания нужно найти проводки желтого и зеленого цветов, это будет выход и масса, учтите, что цвет может отличаться. Желтый провод ближний, он находится ближе к ветровому стеклу, а зеленый — третий по счету, если отсчитывать с того же края. Даже если их цвет будет разным, расположение должно быть таким.
2. Вам необходимо произвести замер напряжения между этими контактами, при этом зажигание должно быть активировано, но мотор запускать не нужно. Щупы тестера необходимо установить через прорезиненные уплотнители, вдоль самих проводов, при этом будьте осторожны, чтобы не нарушить изоляцию. Заранее на щупы можно побрызгать средством WD-40.
3. Выполнив эти действия, вам нужно оценить полученные результаты. Если ДМРАВ исправен, то показатель напряжения будет варьироваться в районе 0,996-1,01 вольта. Если уровень напряжения будет более высоким, то это свидетельствует о выходе из строя или ухудшении технического состояния расходомера. На практике планировать замену устройства необходимо в том случае, если полученное напряжение будет выше 1,04 вольта.

Замена датчика массового расхода воздуха

Устройство ДМВР на ВАЗ 2114

Общая конструкция датчика состоит из двух нитей, выполненных из сплава на основе платины. Нити прогреваются электрическим током, при этом одна является рабочей, а вторая — контрольной. Рабочий элемент находится в потоке подаваемого в двигатель воздуха, который охлаждает деталь. По мере изменения температуры нити происходит рост или снижение сопротивления. Данные сравниваются с параметрами контрольного элемента, и на основе этого автоматически вычисляется количество прошедшего воздуха.

На более поздних моделях ВАЗ 2114 стали использоваться терморезисторы, обладающие повышенной долговечностью и точностью измерений. Именно такой датчик и применяется на ВАЗ 2114.

Где находится датчик массового расхода воздуха?

ДМРВ на ВАЗ 2114 размещается в воздушном тракте, расположенном за фильтром очистки воздуха. К датчику подведен жгут проводки, заканчивающийся штекером.

Место установки ДМРВ на мотор ВАЗ 2114

Конструктивные особенности датчика

На ВАЗ 2114 могут применяться ДМРВ отечественного и импортного производства. Конструкция устройств одинакова и соответствует приведенной ниже схеме.

Конструкция ДМРВ ВАЗ 2114

В состав ДМРВ входят:

• 1 — колодка для подключения жгута проводки;
• 2 — контроллер работы датчика;
• 3 — измерительный элемент;
• 4 — внешний корпус;
• 5 — металлическая защитная сетка;
• 6 — направляющий дефлектор;
• 7 — крепление тела датчика к корпусу;
• 8 — направление потока воздуха.

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH. Надписи BOSCH у них одинаковая

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными. Заглянем внутрь

Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh)

Несколько позже импортные датчики и контролеры заменили отечественные изделия

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

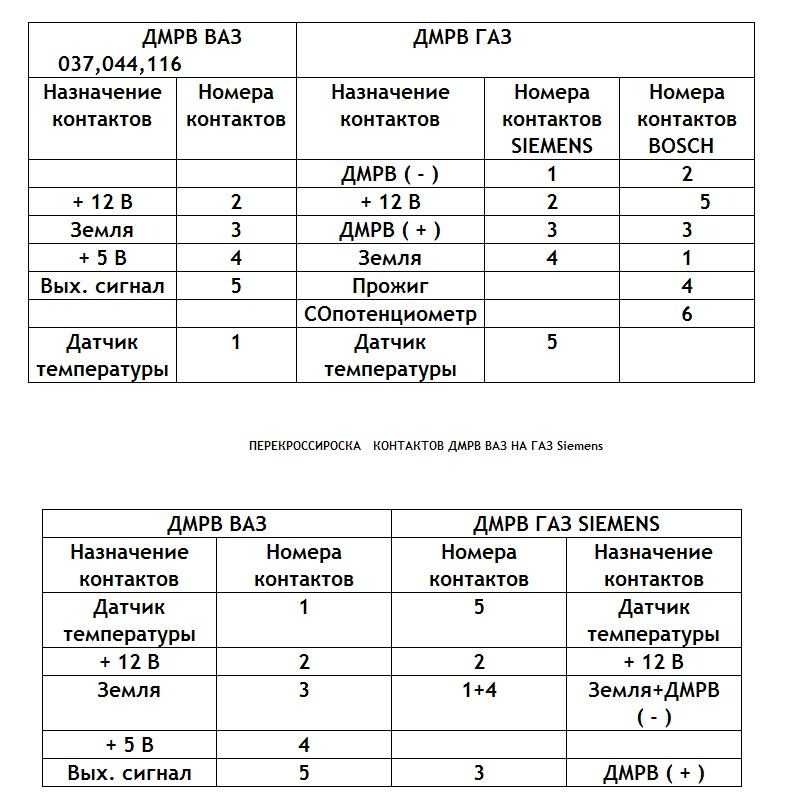

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Принцип работы

Снятие и замена

Если датчик воздуха ваз 2114 был проверен, и проверка подтвердила неправильную работу, то стоит задуматься о замене. Специалисты не советуют спешить выбрасывать деталь даже в том случае, если она работает неправильно. Иногда случается так, что после очистки контактов она начинает снова работать

Стоит обратить внимание на такую возможность, если заменять деталь вам бы не хотелось

Когда реанимировать имеющуюся деталь не удается, то стоит отправлять за покупками. Новая деталь обойдется недешево, это дорогое удовольствие. Именно поэтому опытные мастера советуют изначально проверить работоспособность старого датчика перед тем, как тратить сбережения. Чтобы осуществить замену изделия, нужно будет подготовить плоскую отвертку, а также ключ на 10.

Последовательность действий должна быть следующей:

1. Изначально выключается зажигание, открывается капот, минусовая клемма снимается с аккумулятора.
2. Теперь придется определить, где именно располагается датчик. Обыкновенно не возникает сложностей с его расположением. В моторном отсеке можно увидеть блок воздушного фильтра, он изготавливается из пластика. На его задней части располагается данный датчик, обыкновенно он крепится на патрубке воздушного фильтра.
3. Далее снимается хомут, изготовленный из металла, им изделие подсоединяют к гофрированному шлангу, по которому подается воздух.
4. Нужно будет стянуть гофрированный шланг.
5. Далее снимается колодка контактов, при этом стоит учитывать, что на нижней части штекера располагается кнопка. При ее нажатии пружинный клин разъединяется. Это необходимо, чтобы свободно вытащить колодку.
6. Заранее подготовленный ключ на 10 необходим для того, чтобы выкрутить один за другим болты, они используются для фиксации. Кстати, второй из них располагается на нижней части корпуса.
7. Остается просто снять датчик.

Поломка ДМРВ – как выявить

Если данный контролирующий элемент отказывает, то на приборной доске загорается лампа, сигнализирующая о необходимости проверить силовую установку авто.

Основные признаки выхода из строя ДМРВ:

• утрачивается мощность;
• скорость также падает;
• расходуется много топлива;
• двигатель заводится плохо.

Определить работоспособность ДМРВ можно несколькими способами:

• путем выключения;
• мультиметром;
• при осмотре.

В первом случае заменить датчик нетрудно. Достаточно отсоединить разъем (распиновка здесь не потребуется) и включить двигатель. ЭБУ должен перейти в аварийный режим работы. Подача горючей смеси в данном случае регулируется только дроссельной заслонкой. При этом на холостом ходу силовой агрегат выдает 1,5 тысячи оборотов. Далее необходимо будет проехать на автомобиле некоторое расстояние. В случае если машина разогналась быстрее обычного – можно с уверенностью говорить о поломке ДМРВ.

Стоит также указать, что мультиметр пригодится только в том случае, если на авто установлен датчик, произведенный компанией «Бош». Проверка происходит так:

• на тестере устанавливается шкала на 2 вольта постоянного напряжения;
• красный щуп приставляют к желтому проводу, черный к зеленому;
• включают зажигание.

Если показания находятся в пределах:

• 1,02 вольта – то датчик исправен;
• 1,03 – допустимое значение;
• 1,05 – предельное.

В тех случаях, когда измеренное напряжение выше, следует говорить о поломке. Чтобы по внешнему виду контролирующего прибора определить, исправен ли он, понадобится внимательно осмотреть изнутри ведущие к нему трубки. Демонтировать их нетрудно, воспользовавшись крестовидной отверткой. Прежде всего, откручивают крепящий гофрорукав хомут. Поверхность этой трубки должна быть чистой, без маслянистых пленок.

Наличие грязи внутри датчика – четкий признак его неисправности. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр.

Потеки масла обычно являются свидетельством избыточного объема смазки в системе либо неверной работы отсекателя. Подобное загрязнение в значительной мере сокращает срок службы ДМРВ.

Затем необходимо демонтировать и сам датчик. Для этого нужно воспользоваться торцовым ключом на 10. После того как контролирующий прибор будет извлечен из фильтра, его понадобится осмотреть. В ситуации если резиновая прокладка датчика при этом осталась на месте, то можно практически со стопроцентной уверенностью говорить о поломке ДМРВ.

Поломка ДМРВ – как выявить

Профилактика и проверка ДМРВ на ВАЗ 2110

1. Отсоединяем разъем датчика, предварительно скинув массу с аккумулятора.
2. Аккуратно откручиваем корпус расходомера от фланца впускного коллектора.
3. При обнаружении пылевых отложений продуваем полости сжатым воздухом.
4. Разумеется, попутно надо прочистить воздуховод и короб воздушного фильтра.

Если загрязнения сильные (с попаданием масла и влаги), можно воспользоваться специальным очистителем для расходомеров или карбюраторов, производитель не имеет значения. Для этого необходимо направлять струю не только на видимые датчики, но и в скрытые полости, где расположен платиновый резистор (нить).

После этого расходомер устанавливается на штатное место и проверяется работоспособность электронной части.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Таблица показания ДМРВ HFM5 ВАЗ

0.996 — 1.02 – Хорошие показания датчика

1.02 – 1.3 – Датчик уже близок к «смерти»

1.035 и выше – датчик работает неправильно.

Однако, стоит отметить, что у ДМРВ с другими артикулами эти показания отличаются:

Основной причиной почему датчик начинает работать неправильно и его напряжение отступает от нормы является загрязнение чувствительного элемента. При этом скорость реакции такого датчика заметно снижается, и работа двигателя нарушается. А вот загрязнение происходит в первую очередь из-за несвоевременной замены воздушного фильтра и не герметичности корпуса фильтра.

Однако, при проверке датчика не стоит обращать внимание только лишь на показания на заглушенной машине. Необходимо также проверить показания на холостом ходу

Важно, чтобы они изменялись, так как бывают случаи, когда при включенном зажигании ДМРВ показывает идеальные 1.0 Вольт, а при запуске двигателя датчик не видит потока воздуха и напряжение остаётся неизменным. О том, какие показания должны быть необходимо смотреть в документации к контроллеру, устанавливаемого на автомобиль

И смотреть лучше не вольтаж, а расход в кг/час. К примеру, на большинстве автомобилей ВАЗовского семейства с ДМРВ типа HFM5 на холостом ходу потребление воздуха должно быть в пределах 7-12 кг/ч. Бывали также случаи, когда сначала датчик показывает 1.0 Вольт, а при запуске массовый расход воздуха поднимается до 100 кг/ч. При этом происходит обогащение топливно-воздушной смеси

О том, какие показания должны быть необходимо смотреть в документации к контроллеру, устанавливаемого на автомобиль. И смотреть лучше не вольтаж, а расход в кг/час. К примеру, на большинстве автомобилей ВАЗовского семейства с ДМРВ типа HFM5 на холостом ходу потребление воздуха должно быть в пределах 7-12 кг/ч. Бывали также случаи, когда сначала датчик показывает 1.0 Вольт, а при запуске массовый расход воздуха поднимается до 100 кг/ч. При этом происходит обогащение топливно-воздушной смеси.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.

1. Снимите патрубок с датчика и отодвиньте его в сторону.
2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.

1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.

1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить. Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого

Обороты будут плавать, так как будет подсос воздуха

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

• https://remontvazov.com/proverka-i-zamena-dmrv
• https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
• https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
• https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
• https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
• https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
• https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
• https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
• https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
• https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
• https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
• https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
• https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

ДМРВ автомобиля ВАЗ 2115

Автомобили ВАЗ 2115 являются последним звеном в семействе Самарских и унаследовали от него ряд двигателей. Следовательно, контроллеры ЭБУ двигателя и совмещенные с ними датчики ДМРВ аналогичны. Совместимость расходомера определяется типом ЭБУ и выглядит так:

• ДВС ВАЗ 211183 – ДМРВ 0280218116, экологический стандарт Евро 3.
• ДВС ВАЗ 2111 – ДМРВ 0280 218 004 (устаревший) или 0280 218 037, экологический стандарт Евро 2;
• ДВС ВАЗ 21114 – ДМРВ 0280 218 116, экологический стандарт Евро 2;

Сама экология не связана с типом расходомера, токсичность выхлопа задается настройками контроллера ЭБУ.

Автор:

Гaличeв Илья Виктoрoвич
