Для чего нужен блок согласования для фаркопа

Делаем блок согласования своими руками

Смарт-коннектор – это довольно простое устройство, которое вполне может изготовить любой автолюбитель, смыслящий в электронике и умеющий паять.

Для этого потребуются:

• Плата (на нее в дальнейшем устанавливаются диоды и реле).
• 5 диодов (или столько, сколько вам потребуется).
• 5 реле (их количество должно совпадать с количеством реле).
• Коробка или любой корпус, в который будет установлено устройство.

Далее, можно приступить в непосредственной сборке коннектора:

• Монтируйте диоды на плату.
• Установите на нее реле.
• Подсоедините кабели, используя схему, указанную ниже.
• Поместите готовый коннектор в корпус.
• Готово.

После этого остается только подсоединить блок согласования по обычной типовой схеме.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

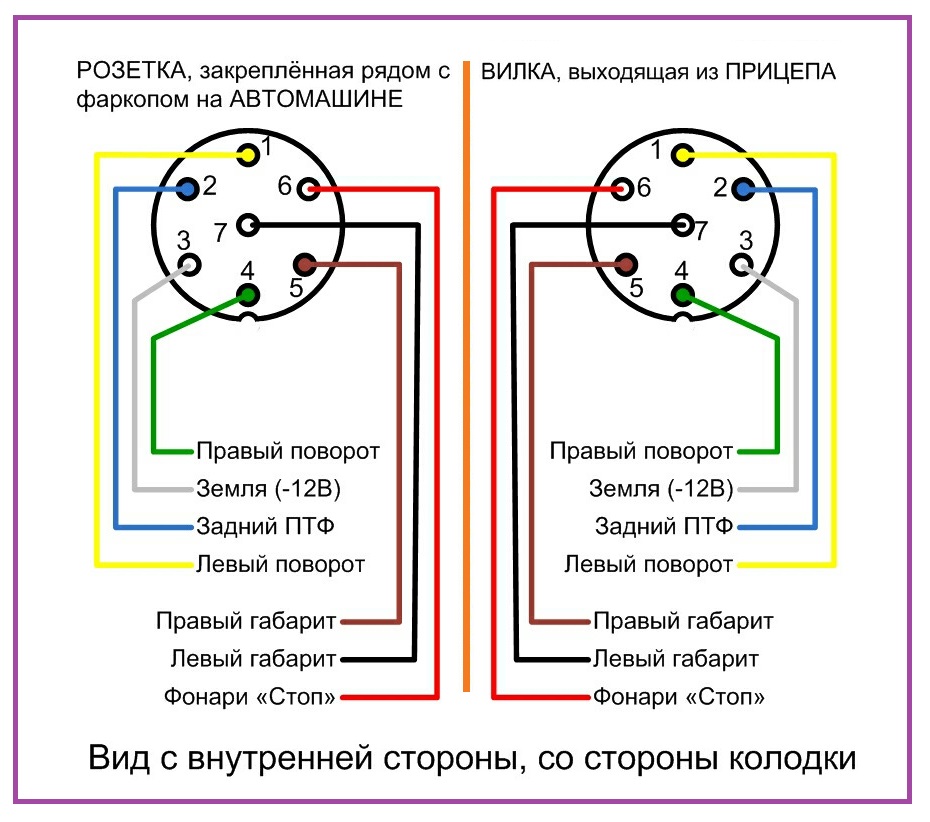

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. +12 В постоянно;
10. +12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

На какие автомобили надо устанавливать блок согласования

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Читать далее: Инструкция по установке, подключению и регулировке противотуманок на lada priora

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:1.Система электронного контроля с переменным напряжением.2.Автомобиль с мультиплексной проводкой.3.Система CAN BUS data ( с бортовым компьютером)4.Система CHECK CONTROL5.Cистема обнаружения перегоревших ламп (SFL)6.Система питания освещения с маленьким напряжением.7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• отключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:- тест подключения прицепа;- PARK SENSOR;- ALARM INFO;- функция управления левым фонарем габаритных огней;- функция координации левой противотуманной фары.

• Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2013.
22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

Читать далее: Новый Ауди Q5 2020 фото цена видео тест-драйв модели дата выхода кроссовера КУ 5 в России

и некоторые других моделях.

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин
Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Нужная схема электропроводки КАМАЗ 5511: сохраняем и используем

Подключение фаркопа к автомобилю: схема и последовательность

Фаркоп — это устройство, которое позволяет установить на автомобиль дополнительное оборудование, такое как прицеп или каютник. Для правильного подключения фаркопа к автомобилю необходимо следовать определенной схеме и последовательности действий.

Схема подключения фаркопа:

1. Определите необходимые инструменты. Вам может потребоваться набор ключей, отвертки, кусачки и другие инструменты в зависимости от модели автомобиля и типа фаркопа.
2. Оцените доступность места для установки фаркопа. Убедитесь, что на автомобиле есть специальное место для установки фаркопа и что оно свободно от препятствий.
3. Подготовьте автомобиль к установке фаркопа. Это может включать в себя снятие заднего бампера, удаление пластиковых обшивок или других частей.
4. Установите фаркоп на автомобиль. Следуйте инструкциям производителя по установке и правильно закрепите фаркоп на автомобиле с помощью болтов или других крепежных элементов.
5. Проведите электрическое подключение. Подключите провода фаркопа к соответствующим разъемам автомобиля, следуя инструкциям и схеме проводки.
6. Проверьте работу фаркопа. Убедитесь, что все провода подключены правильно и что фаркоп функционирует должным образом.

Важно отметить, что существует несколько типов фаркопов: съемные, полусъемные и фиксированные. При выборе фаркопа обратитесь к инструкции по эксплуатации автомобиля и убедитесь, что выбранный фаркоп совместим с вашей моделью автомобиля

Правильное подключение фаркопа к автомобилю является неотъемлемой частью его установки и обеспечивает безопасность и надежность работы автомобиля с прицепом или каютником.

В каких случаях необходима установка смарт-коннекта

При подключении оборудования (фаркопа) методом «грубой силы» главный бортовой модуль транспортного средства выявляет вторжение посторонних потребителей. Это будет расценено как системный сбой и спровоцирует неправильную и неточную работу главного компьютера автомобиля. Как правило, модуль выдает сообщение об ошибке в таких ситуациях:

• транспортное средство оснащено проводкой мультиплексного типа;
• ранее в авто была установлена система электронного мониторига с переменным напряжением;
• автомобиль оснащен устройством CAN BUS data (в основном устанавливается в случае наличия в машине бортового компьютерного устройства);
• авто оснащено особой СЛФ-системой, которая сканирует всю машину на наличие вышедших из строя электрических ламп;
• транспортное средство освещается за счет устройств светодиодного типа.

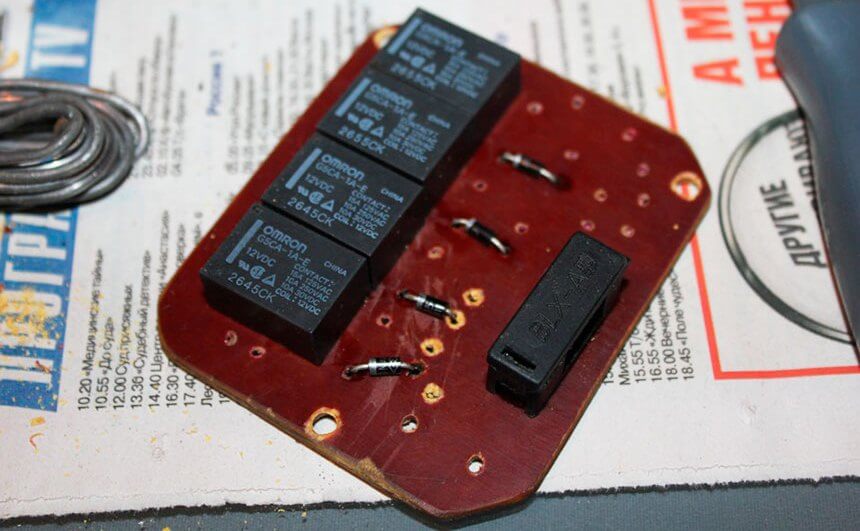

Плата модуля согласования после пайки своими руками.

Система модуля согласования смарт-коннект предусматривает дублирование каждой силовой цепи нагрузки прицепа. Принцип действия этого устройства заключается в следующем. При поступлении из центрального компьютера автомобиля извещения о том, что необходима активация того или иного источника света, смарт-коннект подает сигнал контроля о включении конкретной цепи напряжения. Также он регулирует нагрузку таким образом, чтобы она не отличалась от обычной. Устройство смарт-коннекта предусматривает наличие предохранителей, необходимых для защиты фаркопа от излишнего напряжения в сети. Благодаря этим предохранителям бортовой компьютер транспортного средства не замечает никаких изменений в напряжении автомобильной сети и не фиксирует ошибку. Соответственно, это обеспечивает нормальную работу всех систем.

Следует также помнить о том, что даже во многих автомобилях устаревших моделей перед тем, как произвести установку фаркопа, требуется монтировать блок согласования. Эта процедура актуальна в следующих ситуациях:

• если есть шанс возникновения пожара. Как правило, если в автомобиль устанавливаются дополнительные электрические приборы, это вызывает необходимость увеличения;
• номиналов штатных предохранителей. Это обусловлено возросшей нагрузкой на все силовые цепи транспортного средства. То же касается поворотных осветительных устройств, а также габаритных светильников. Такие скачки приведут к ускоренному износу детали, а также к нарушению режима ее работы. Потому как большинство автомобилей, на которых была произведена установка фаркопа, большую часть времени ездят все же без прицепа, такая эксплуатация может вызвать повреждения проводки и возгорание самого предохранителя;
• если же на момент подсоединения фаркопа и прицепа к автомобилю в его электрических цепях уже имеются неполадки, это моментально провоцирует перегорание предохранителя. Неисправный предохранитель может повлечь за собой перегорание тормозных, габаритных и аварийных огней;
• если вы решили воспользоваться другим прицепом (например, взяв его напрокат или же одолжив у друга), в нем может оказаться распиновка совершенно другого типа. Это также моментально повлечет за собой перегорание всех автомобильных предохранителей и выключит весь свет.

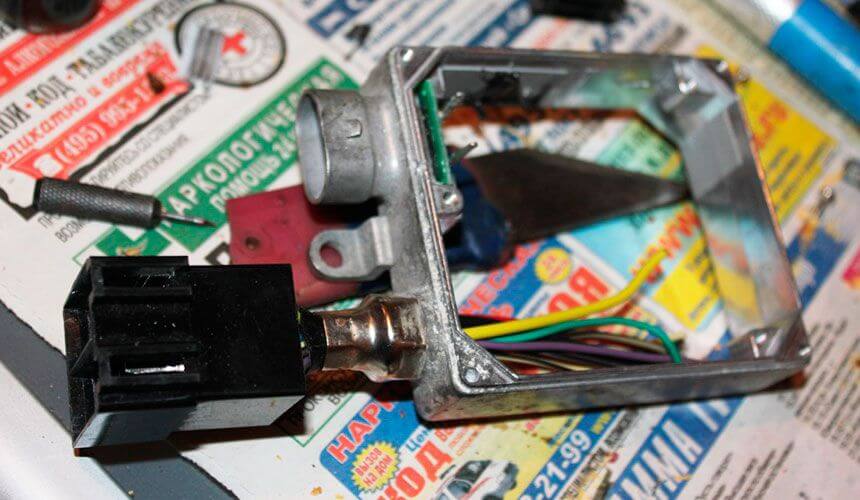

Собираем монтажное шасси своими руками

Также в смарт-коннект встроены запасные реле, которые полностью исключают шанс перенапряжения электрических сетей в случае подключения, например, фаркопа с прицепом. Блок согласования обладает высокими показателями устойчивости к скачкам сетевого напряжения.

Советы и рекомендации

Старайтесь избегать перегрузок в электрической сети машины — это может привести к воспламенению проводки.

Проверяйте качество электрических соединений в салоне машины и в прицепе.

При появлении болтающихся проводов прикрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

Перед каждым сезоном проверять качество электрических соединений.

Для подключения розетки фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Провод должен иметь двойной слой изоляции.

Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом

Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.

Внешние световые приборы и световозвращатели не должны быть загрязнены.

После подключения прицепа и проверки работоспособности светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Подключение розетки фаркопа лада ларгус

Лада Ларгус обладает серьезной вместимостью, что является значимой характеристикой семейного автомобиля. В различных комплектациях Ларгус вмещает от пяти до семи пассажиров, а необходимый груз размещается в багажном отсеке объемом до 560 литров. При желании можно обеспечить грузовой объем в 2350 литров, полностью сложив сидения, или установить на крышу машины аэробагажник. Однако автомобиль такого класса приобретается не для поиска компромиссов между числом пассажиров и объёмом груза. Владельцу загородного дома требуется с комфортом разместить в машине семью, детей и собаку, а потом без затруднений загрузить в нее пять мешков цемента, холодильник и рассаду. Проблему с перевозкой таких крупногабаритных грузов можно решить с помощью прицепа. Для этого необходимо оснастить Ларгус сцепным устройством – фаркопом.

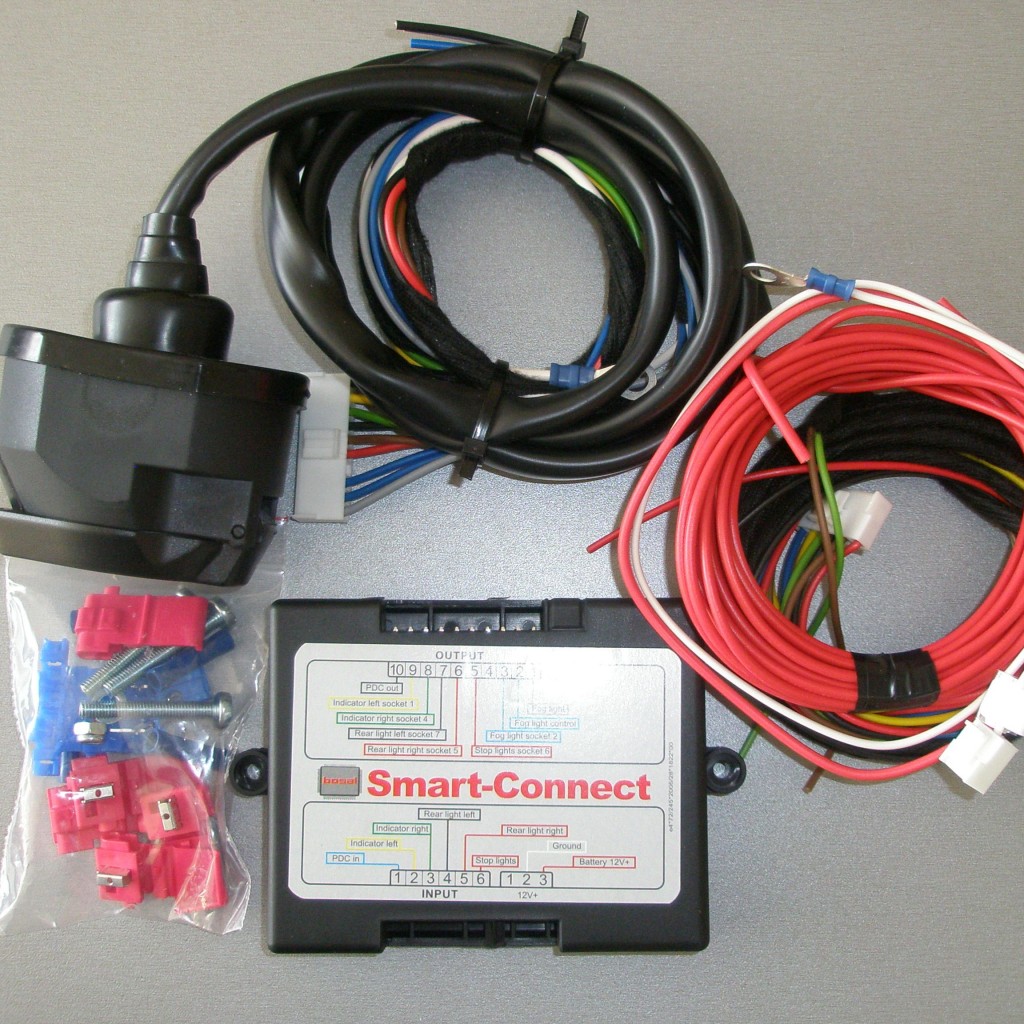

Блок согласования для электрики фаркопа

Блок согласования многозадачен: согласовывает работу электронного блока управления автомобиля с прицепом, а также отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом и т.д.

Другое название устройства – «Смарт коннектор», что в переводе означает «Интеллектуальное подключение».

Основные моменты:

• для чего это нужно;
• виды блоков согласования;
• какие автомобили следует оборудовать блоком согласования.

Вы установили фаркоп, прикупили прицеп и теперь нужно как-то соединить их, чтоб на вашем прицепе работали тормоза, габаритные лампочки и поворотники. Напрямую подключиться к цепям автомобиля нельзя: бортовой модуль обнаруживает «вторжение», выдаёт ошибку и вы уже никуда не едете. Проблему решает блок согласования!

Устройство компактно, легко подключается, предохраняет электронные системы автомобиля от ошибок и перегрузок.

Если попытаться, минуя блок смарт-коннект, подключиться к проводам после установки дешифратора, авто отреагирует включением системы Check Control и заблокирует соответствующую цепь. Так происходит, поскольку из-за присоединения световых приборов фаркопа к световым приборам автомобиля, увеличивается нагрузка. В результате, бортовой компьютер может определить повреждённость осветительных приборов или заблокировать “неисправную” цепь.

Настройка блока согласования

После сборки самодельного блока согласования из реле для фаркопа, следует приступить к его настройке. Настройка позволит достичь оптимальной работы блока согласования, при которой фаркоп будет выполнять свои функции правильно и без сбоев. В этом разделе представлена инструкция по настройке блока согласования.

Шаг 1: Подготовка

Перед началом настройки блока согласования из реле для фаркопа необходимо убедиться, что все соединения и провода на блоке соединены правильно и надежно. Проверьте, что нет обрывов или коротких замыканий проводов.

Шаг 2: Установка блока согласования

Установите блок согласования на подходящее место в автомобиле. Рекомендуется выбирать место, отдаленное от повышенной влажности и источников тепла. Фиксируйте блок с помощью крепежных элементов, чтобы он не двигался во время движения автомобиля.

Шаг 3: Проверка настройки

После установки блока согласования, подключите его к автомобильной электрической сети и проверьте его работу. Включите фары автомобиля и проверьте, что они работают корректно и без помех. При необходимости отрегулируйте настройки блока согласования.

Шаг 4: Регулировка чувствительности блока согласования

Один из наиболее важных параметров настройки блока согласования — чувствительность. Этот параметр определяет реакцию блока на электрические сигналы, поступающие от автомобильной электрической системы. Чувствительность регулируется с помощью специального регулятора, который находится на блоке согласования. Поэкспериментируйте с настройками, чтобы достичь наилучшего результата. Обычно рекомендуется установить средний уровень чувствительности.

Шаг 5: Финальная проверка

После регулировки чувствительности блока согласования, проведите финальную проверку его работы. Убедитесь, что фары автомобиля функционируют без сбоев и помех. Проверьте также работу других электронных устройств, подключенных к автомобильной электрической сети (например, задних фонарей). В случае обнаружения проблем, повторите настройку блока согласования.

Следуя этой инструкции, вы сможете правильно настроить самодельный блок согласования из реле для фаркопа и обеспечить его надежную работу.

Виды розеток прицепов
