Дмрв

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

• Время реакции;
• Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Нельзя допускать отклонения датчика более чем на 2-4 килограмма, поскольку при таких обстоятельствах работа движка окажется очень капризной и непредсказуемой.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
3. При переключениях передачи двигатель выключается;
4. Падает мощность;
5. Повышается расход топлива;
6. При горячем двигателе мотор с трудом заводится;
7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

• Отсутствии подключения датчика;
• Обрывах в цепи;
• Окислении и обрыве массы в цепи;
• Сбое в работе электронного блока управления мотором;
• Замыкании или обрыве сигнальных проводов;
• Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

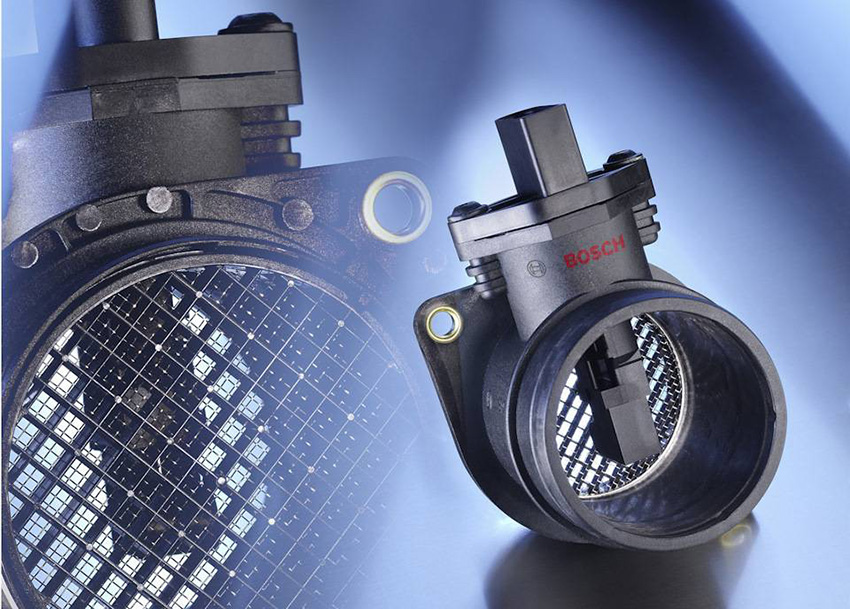

Что такое ДМРВ

ДМРВ всегда устанавливается в воздушном патрубке между воздушным фильтром и дросселем. Устройство его в большинстве случаев представляет классический ветромер (или, по другой терминологии, анемометр). Принцип действия заключается в том, что поток воздуха проходит через нагреваемый элемент, причем нагревание производится электрическим током. Часто нагреваемый элемент представляет сбой платиновые нити, через которые подаётся ток. Исходя из изменений силы тока на первой и контрольной нитях воздухомер (ДМРВ) рассчитывает показания проходящей через ограниченное пространство патрубка массы воздуха.

Зачем нужен ДМРВ

Силовые установки новых авто оборудованы «умной» системой топливоподачи. Электронные блоки в режиме реального времени отслеживают параметры устройства и позволяют точно рассчитать требуемое количество топлива и воздуха.

ДМРВ выполняет важную роль и при его отказе, СУ начинает работать некорректно. ДВС начинает задыхаться или захлебываться, что негативно сказывается на его производительности, мощности.

Сам ДМРВ передает на ЭБУ информацию о количестве газов, входящих через впускной коллектор, что позволяет ему, верно, определять требуемый объем горючего для образования смеси.

Проверка ДМРВ на исправность

Существует два метода определения поломки. Первый заключается в поездке к мастеру. Второй подразумевает самостоятельный поиск проблемы. Если с СТО все понятно, при домашнем ремонте могут возникнуть некоторые затруднения. Домашний ремонт обычно происходит поэтапно и заключается в следующих действиях.

Внешний осмотр

Здесь следует открутить магистраль воздухоподачи после фильтра и осмотреть внутреннюю поверхность трубопровода. Здесь должно быть чисто и сухо. При наличии грязи, капель влаги или прочих загрязнений, они могут забить отверстие сенсора, что повлечет его неправильную работу.

Подобное может произойти, если воздухофильтр долго не менялся, сломался маслоотбойник системы вентиляции картера.

Устранить проблему можно путем тщательной очистки всех поверхностей, продувки сопла датчика.

Отсоединить расходометр

Если отключить датчик от бортовой системы – ЭБУ переходит в аварийный режим работы и подает топливо, основываясь исключительно на положении дросселя. Если машина начнет работать нормально – датчик точно неисправен.

Проверка прошивки

При наличии диагностического сканера, можно подключить его к устройству и проверить наличие ошибок в прошивке или переустановить ее. Более точные манипуляции с программным обеспечением зависят от модели машины.

Считывание ошибок

В большинстве современных машин имеется встроенная функция самодиагностики. После перевода приборной доски в сервисный режим, на дисплее отразится список цифробуквенных кодов, обозначающих причину поломки.

Если распознать отказ штатной системой не получается, можно прибегнуть к внешнему сканеру. Устройство подключается через штатный вывод бортовой сети, и при помощи него выполняется полная диагностика. Примечательным является то, что внешний сканер позволяет достаточно точно определить причину поломки и место, где ее следует искать.

Замена датчика

Самым простым и надежным способом проверки машины будет замена датчика на заведомо исправный. Принцип заключается в том, чтобы поставить новый прибор и проверить стабильность двигателя с ним.

Прозвонка

Мультиметр переводится в режим измерения постоянного тока с предельным напряжением 2 Вольта. В зависимости от типа датчика и производителя автомобиля, распиновка контактной группы может значительно отличаться. Следовательно, перед процедурой потребуется найти сервисную информацию по требуемой модели авто. Также предварительно изучается рабочий диапазон напряжения сенсора (номинальные параметры отдельных экземпляров могут незначительно отличаться).

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.
	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Значение и конструкция

ДМРВ требуется двигателю для правильного расчета объема впрыскиваемого топлива. Датчик имеет хрупкую конструкцию, которая нередко повреждается даже при чистке поверхности. Причиной повреждения может также стать термическое воздействие. Датчик располагается в пусковой системе. Как раз между фильтром (воздушным) и дроссельным узлом. Его работоспособность можно проверить при помощи мультиметра.

В автомобилях, выпускаемых после 2012 года, устанавливают проволочные ДМРВ. Внутри располагаются терморезисторы. Это тончайшие нити из платины или вольфрама, на которые подает ток. Одна нить активно охлаждается, а другая — защищена специальным образом от воздушных потоков. Для выравнивания показаний температуры подается ток. При поломке (износе), датчик восстановлению не подлежит, его заменяют на новый.

Если отключить ДМРВ совсем, то состав горючей смеси не всегда будет оптимален, топлива то будет не хватать, то будут излишки в зависимости от режима работы двигателя, которые не будут успевать сгорать в топливной камере и попадут в систему выпуска и соответственно в катализатор, нагрузка на который увеличится в разы. Это в свою очередь приведет к тому, что потребуется удаление катализатора, в Москве цена хоть и сравнительное небольшая, однако лучше не рисковать, и заменить неисправный датчик.

Замена датчика массового расхода воздуха

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

Теперь можно снять ДМРВ.

Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше

Замена датчика массового расхода воздуха

Снятие датчика массового расхода воздуха

Если проверка указала на неисправность данного датчика, производится его замена, поскольку они являются неремонтируемыми. Замена его очень простая. На примере разберем замену датчика на ВАЗ-2110.

Все работы по замене производятся при выключенном зажигании. Первое, с датчика отсоединяется фишка с проводами, идущими к датчику.

Затем нужно послабить хомут крепления впускного патрубка к фильтру, после чего патрубок отсоединяется от фильтра.

Ключом на 10 откручиваются два болта, которыми крепиться датчик. Теперь датчик можно извлечь с посадочного места.

Перед установкой нового датчика в посадочное место важно проверить плотность посадки уплотнительного кольца, иначе, при недостаточной плотности, существует возможность подсоса воздуха, причем не очищенного от примесей, извне. А это может стать причиной быстрой поломки датчика

Автомобили с инжекторными двигателями имеют в своем оснащении датчик массового расхода воздуха (ДМРВ). В задачу датчика входит контроль количества забортного воздуха для создания топливовоздушной смеси поступающей в двигатель.

Согласно законам физики, для полного сгорания 1 литра бензина требуется порядка 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме и с полной отдачей мощности. Однако это верно лишь в случаях, когда чистый и способен пропустить требуемое количество воздуха, а ДМРВ исправен.

ДМРВ устанавливается на выходе воздушного фильтра и фиксирует количество пройденного через него воздуха и передает данные на двигателя. В свою очередь ЭБУ на основе данных с датчика расхода воздуха дает команду на подачу определенного количества топлива на форсунки для соблюдения требуемой пропорции воздух-топливо.

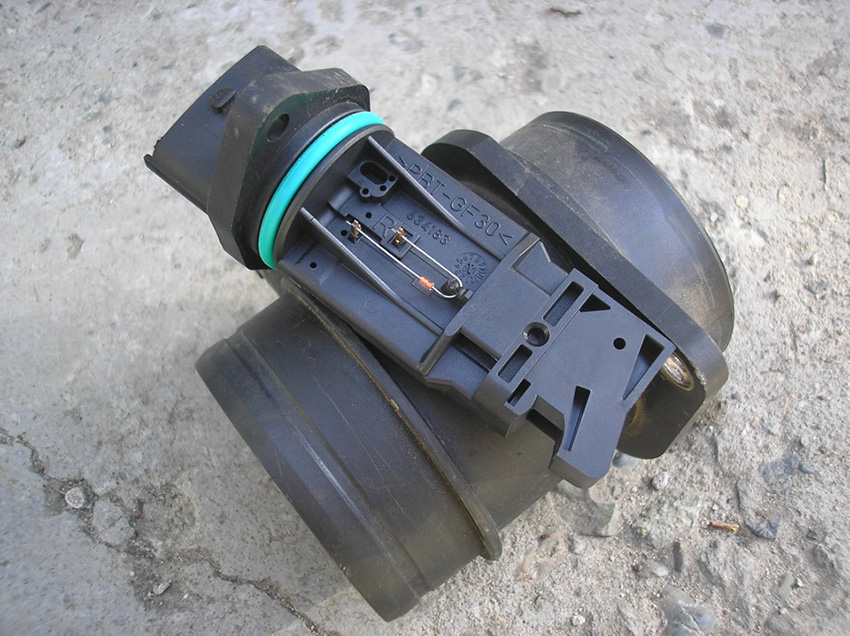

Конструкция датчика представляет собой две спирали

В конструкцию датчика входит сетка и нагревательные спирали, детали выполнены из платины.

Принцип действия ДМРВ

При включении зажигания происходит, нагрев платиновой спирали. Воздух проходя через нагретую спираль охлаждает ее, благодаря чему изменяется ее сопротивление, по сравнению с контрольным на второй спирали. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в данный момент в двигатель.

По разнице сопротивлений ЭБУ делает заключение о количестве поступающего воздуха и производит коррекцию состава топливной смеси.

Датчик работает вкупе с датчиками атмосферного давления и температуры в всасывающем коллекторе, показания которых важны для формирования смеси ЭБУ.

При загрязнении воздушного фильтра забивается приемная сетка и спираль ДМРВ, что ведет к сбоям в работе датчика сопровождаемые затрудненным запуском или вообще невозможностью запуска двигателя. Как следствие, длительная эксплуатация авто с забитым воздушным фильтром заканчивается полным отказом датчика воздуха и необходимостью его замены.

Проверка датчика

Исправность датчика можно проверить с помощью мультиметра в режиме вольтметра.

Проверку наглядно расписать на одном из распространенных датчиков ДМРВ фирмы Bosch.

На фишке датчика расположены 4 провода, это — входящий сигнал (желтый), выходное напряжение (бело-серый), «земля» (зеленый) и выход датчика к реле (розовый).

Для проверки включается зажигание и мультиметр подключается к проводам. Плюс (красный щуп) прибора подсоединяется к желтому проводу, а минус (черный щуп) к зеленому.

При этом показания прибора будут свидетельствовать следующее:

От 1до1,02 В – датчик исправен;
1.3 В – исправен, но необходима очистка датчика;
1.04 В – средний износ;
1, 05 В – повышенный износ, требуется срочная замена;
1.06 В – датчик неисправен. Аварийный режим двигателя, работает на данных дроссельного узла.

Очистка датчика допускается только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подходит «очиститель карбюратора» в аэрозольной упаковке.

После очистки датчика требуется вновь проверить его напряжение, которое должно быть в пределах 1.02 В.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления.

Диагностика и ремонт расходомера воздуха

Теперь поговорим о том, как проверить и отремонтировать устройство, если это позволяет ситуация.

Есть несколько вариантов диагностики:

1. Первый вариант — диагностика при отключении ДМРВ. Принцип этого метода заключается в отключении расходомера от топливной системы транспортного средства и дальнейшей диагностики работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отсоединении штекера питания от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть формирование горючей смеси будет осуществляться в соответствии с положением заслонки дросселя. В том случае, если после отключения расходомера работа двигателя восстановилась, мотор перестал глохнуть, это свидетельствует о том, что датчик нужно поменять.
2. Еще один вариант — заключается в том, чтобы под упор заслонки дросселя установить металлическую пластину, ее толщина должна составлять 1 мм. После этого обороты двигателя должны возрасти. Далее, от датчика расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель будет работать также, это свидетельствует о выходе из строя ДМРВ.
3. Следующий вариант — попробовать поставить вместо вышедшего из строя расходомера новый и оценить работу мотора с ним. Это самый эффективный и быстрый вариант проверки, ведь если работа двигателя стала более эффективной, это говорит о поломке ДМРВ. Разумеется, не у каждого автовладельца есть запасной расходомер.
4. Также можно попытаться определить неполадку в работе регулятора посредством визуальной диагностики. Для реализации этого способа понадобится выкрутить хомут при помощи отвертки с крестовым наконечником, которая фиксирует гофру воздуховода. После этого необходимо внимательно осмотреть внутреннюю часть гофры, а также самого регулятора. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими.
   В том случае, если автовладелец не будет следить за чистотой воздушного фильтрующего элемента, то мусор и пыль с него со временем начнет попадать на чувствительный компонент расходомера. Соответственно, это приведет к выходу из строя последнего — такая причина поломки является одной из наиболее встречаемых.Появление масляных следов может быть обусловлено увеличенным уровнем рабочей жидкости в картере либо забитым маслоотбойником. Все элементы следует очистить от остатков моторной жидкости.

Отдельно следует выделить вариант диагностики с помощью тестера — мультиметра. Красный щуп тестера подключается к входу датчика — этот контакт находится ближе к ветровому стеклу, а черный подключается к массе, обычно это зеленый провод, находится на противоположном конце разъема.

Показания диагностики могут быть следующие:

• от 0,996 до 1,1 вольта — датчик новый;
• 1,01-1,02 — работоспособное устройство;
• 1,02-1,03 — удовлетворительное состояние датчика;
• 1,03-1,04 вольта — срок службы подходит к концу, при более высоких значения регулятор подлежит замене.

ДМРВ — это устройство, которое не подлежит ремонту, но его можно попытаться восстановить путем очистки сетки. Для очистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Проверка расходомера воздуха

Один из способов проверки датчика-расходомера воздуха

Выявить неисправность этого датчика можно несколькими способами. Самым простым способом является отключение фишки питания от датчика на запущенном моторе. После отключения фишки, блок управления переходит в аварийный режим, при котором дозировка топлива производится по показаниям датчика положения дросселя. При этом обороты на холостом ходу начнут возрастать до отметки свыше 1500 оборотов, хотя и не всегда, у некоторых инжекторных систем повышения оборотов не производится.

При отключенном расходомере нужно проехаться на автомобиле. Если работа силовой установки улучшилась, вероятнее всего проблемы с ДМРВ.

Видео: Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Некоторые датчики можно проверить при помощи вольтметра или мультиметра с высокой точностью настройки. Измерительный прибор «плюсовым» щупом подключается к проводу сигнала ДМРВ (обычно крайний правый провод), а «минусовым» — к проводу заземления датчика. Затем нужно включить зажигание, но силовую установку не запускать. У исправного датчика напряжение должно быть от 0,9 для 1,4 В. Показатели выше указывают на неисправность датчика.

Очень часто выходом из строя является загрязнение рабочих элементов датчика. Поэтому визуальный осмотр тоже может указать на неисправность.

Если на рабочих элементах датчика заметно сильное загрязнение, это наверняка причина проблем с работой силовой установки. Вот только восстановительные работы можно произвести с датчиками на основе трубки Пито. У них можно удалить грязь путем промывки аэрозолем для очистки карбюратора.

Признаки неисправности

Не своевременный уход за датчиком массового расхода воздуха
ведет к выходу его из строя. ДМРВ требует поступления в его воздушный тракт
чистого воздуха, поэтому нельзя забывать о регулярной замене воздушного
фильтра. Особенно часто фильтр нужно менять, если автомобиль эксплуатируется на
грунтовых пыльных дорогах

Контролировать необходимо и попадание масла через
сапун, а это означает важность проведения профилактических работ системы
вентиляции картерных газов. Не допускать наличия воды в воздушном тракте

Во
время мойки двигателя закрывать тракт датчика пленкой или снимать его с
двигателя, открутив необходимые болты и хомуты. Таким образом, выполняя меры по
предотвращению выхода из строя ДМРВ можно продлить его жизнеспособность на
большой пробег автомобиля.

Выделим основной ряд признаков неисправности ДМРВ:

Повышенный расход топлива

Расход топлива рекомендуется определять не по бортовому
(маршрутному) компьютеру, а проводить измерение по убыванию топлива в баке. С
этой целью производится заправка полного бака и после 100 км пробега доливают топливо
на первоначальный уровень. Количество долитого топлива будет реальным
показателем расхода на 100 км пробега.

Падение динамической характеристики

Автомобиль вяло разгоняется, на подъемах теряет скорость,
требуя перехода на низшие передачи и из глушителя выбрасывается черный дым.

Двигатель глохнет при остановке автомобиля

Ездить с такой неисправностью проблематично, особенно на
загруженных автомагистралях. В таком случае, можно выключить разъем с ДМРВ,
переводя систему управления в аварийный режим. Обороты двигателя повысятся до
1500 (так как ДПДЗ функционально компенсирует отсутствие ДМРВ). Езда с
отсутствующим ДМРВ становится не комфортной, но глохнуть автомобиль на каждом
перекрестке уже не будет.

Вышеперечисленные признаки являются косвенными и не могут утверждать неисправность датчика. Окончательный вывод о состоянии ДМРВ можно сделать после его проверки.

Как правильно почистить ДМРВ?

Стоимость нового датчика порой достигает 4000 рублей. При выявлении его поломок без этих трат не обойтись. Но при загрязнении устройства можно почистить его самостоятельно. Для этого применяют специальные химические средства, которые продаются в автомагазинах. Например, химия от компании   Liqui Moly. Неплохо помогает смесь 30% дистиллированной воды и 70% изопропилового спирта. Для промывки детали нежелательно использовать средства для чистки карбюратора, WD-40, жидкости для мытья посуды или окон.

Прочистка делается так:

• Снять устройство и его корпус с автомобиля;
• Отделить датчик от корпуса. Для откручивания креплений можно применять плоскогубцы;
• Промыть резисторы и каналы детали химией. При использовании средства её нужно прогреть строительным феном примерно до 70 градусов.
• Просушить сенсор устройства;
• Промыть корпус мыльным раствором, а затем – водой и просушить его;
• Собрать элемент и установить на место.

В целях экономии некоторые водители пытаются восстановить работоспособность сломанного  ДМРВ с помощью установки дополнительных резисторов, изменений прошивки ЭБУ или перекрытие части канала подачи воздуха алюминием. Применение этих способов может быть опасно или неэффективно. Поэтому в случае поломки деталь необходимо поменять.

Проверка с помощью мультиметра

Прежде всего, тестер необходимо переключить на шкалу до 2-х вольт постоянного тока

Кроме того, важно также правильно провести замеры. Стоит отметить, в зависимости от года выпуска, цвета проводов могут отличаться

Однако, к счастью, их размещение во всех случаях стандартное. От ветрового стекла они располагаются в таком порядке:

• входящий сигнал (он часто желтого цвета);
• электропитание (серо-белый);
• земля (зеленый с черным);
• выход к основному реле (обычно черно-розовый).

Красный щуп мультиметра подключают к первому проводку. Черный к заземлению. В зависимости от показаний диагностируется и состояние самого датчика:

• хорошо – до 1,02;
• удовлетворительно – до 1,03;
• предел работоспособности – до 1,04;
• скоро сломается – до 1,05;
• показания выше указанных свидетельствуют о выходе прибора из строя.
