Вычисление выбора сечения происходит по определенным алгоритмам.

Что необходимо для расчета по нагрузке и мощности

Расчет ведется за 2 этапа: для начала высчитывается суммарная мощность приборов, после чего происходит выбор сечения кабеля по мощности.

Это требует получения предварительных показателей:

1. Расчет суммарной мощности приборов, подключаемых к сети. Прежде всего, это стационарно: постоянно или часто, работающие устройства: холодильник, электроплита, чайник, освещение, у многих – компьютер. Следует учитывать также более редко подключаемые электроприборы: утюг, пылесос, фен, кондиционер и другие.
2. Выяснение штатного напряжения сети: 220 в или 380 в.
3. Определение, какой материал использован для сердечника. Медь или алюминий.
4. Проектирование варианта проводки: скрытая, поверхностная.

На 1 шаге вычисляется сумма мощностей ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз.

Кс – коэфф. спроса, он показывает насколько вероятно подключение всех в один и тот же отрезок времени, Кз – коэфф. запаса. Учитывает добавление новых устройств.

Выбор сечения кабеля по мощности

На 2ом этапе делается подбор кабеля по подходящему сечению по параметру мощности.

Удобно использовать таблицу из Правил — ПУЭ. В нее сведены показатели по типу проводки, материалам электропроводящих жил и др.

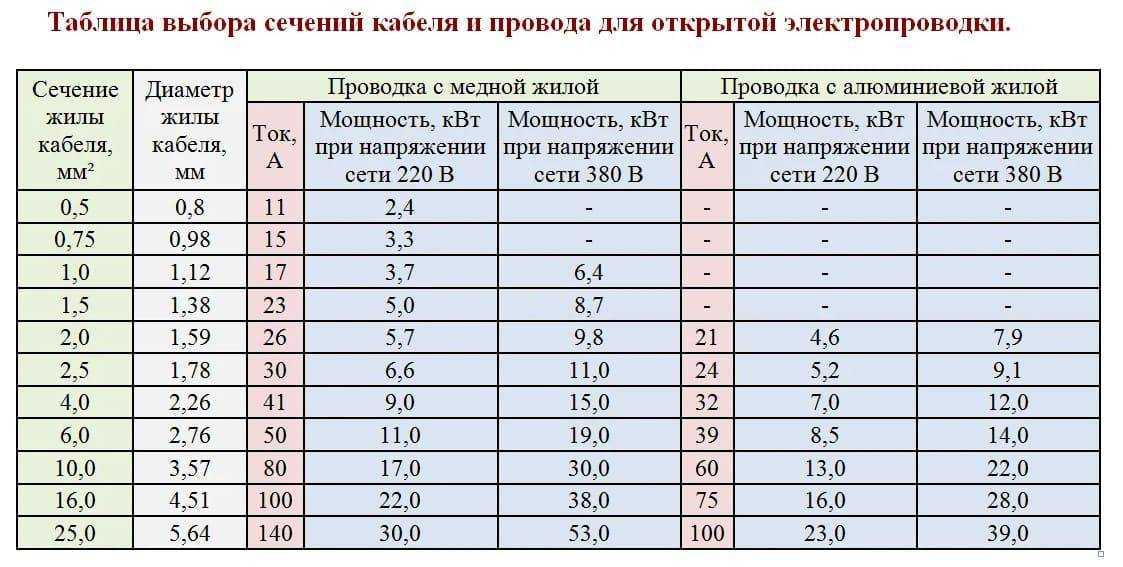

В Таблице ПУЭ можно определять сечение кабеля по мощности.

Соотношение тока и сечения

Вышеописанная таблица из ПУЭ позволяет проанализировать, как нагрузки соотносятся с площадью сечения. Нагрузка выражена в силе тока исходя из пересчета на одножильный вариант.

Расчет сечения кабеля по току происходит раздельно для сети в 220 в и для трехфазной в 380 в.

Таблица представляет виды кабеля с распространенными вариантами изоляции – резиновой и полимерной. Для бумажных изолирующих слоев, а также неизолированных проводов, есть всои таблицы соотношения сечения и силы тока.

При выборе проводится корректировка с использованием поправочных коэффициентов, связанных с местом проводов в блоке, с тепловыми нагрузками, с различным числом рядом расположенных кабелей и т.д.

Правила расчета по длине

Предварительная информация, нужная в подсчетах:

1. Метраж провода. Обозначение длины — L.
2. Удельное сопротивление металла, это зависит от того, что за провода задействуются. Обозначение – ρ. Измеряется в Ом/мм2·м:
3. Номинальная сила тока. Обозначается – I. Измеряется в А.

Эта схема просчета сечения кабеля по длине приведена для случаев одножильных проводов. Их еще называют однопроволочными или «монолитами». Если же работа идет с многожильными вариантами, длину следует считать, суммируя длины всех жил.

Для расчета сечения промеряют провод, применив какой-либо из трех методов, описанных ранее в соответствующем разделе.

Расчет сечения медных проводов и кабелей

Нужно учитывать ряд показателей. Пожалуй, наиболее ответственный из них — материал, использованный при производстве проводников. Нагрузка по потребляемой мощности существенно различается.

Сечение медного провода по мощности можно установить по таблицам ПУЭ. Для кабеля с медным сердечником.

Расчет сечения алюминиевых проводов и кабелей

Для алюминиевых токопроводящих сердечников подсчеты проводятся аналогично медным проводникам. Различия определяются свойствами металлов.

Таблица ПУЭ. Для кабеля с алюминиевым сердечником.

Сечение провода по току и мощности 12v

При выборе провода для автомобильной проводки нужно учитывать факторы воздействия, которым он будет подвергаться при эксплуатации: перепады температур, вибрация, воздействия масел, бензина. Качественный автомобильный провод должен быть гибким, многпроволочным, с медными жилами, а его изоляция устойчива к морозам, не трескаться, не дубеть и не плавиться на жаре.

Рассмотрим характеристики отечественных марок проводов для автомобильной проводки, которые можно купить на российском рынке.

ПВА-низковольтный провод высокого класса гибкости (5-ый класс), специально предназначен для использования в автомобильной промышленности. Допустимая температура эксплуатации до +105 С, хотя предел теплостойкости значительно выше (до 96 часов при t + 135C). Провод устойчив к нефтепродуктам – маслу, дизельному и бензиновому топливу. Минимальный срок службы до 10 лет. Провод ПВАМ (М-малогабаритный) отличается от ПВА лишь толщиной изоляции, что делает его легче по общей массе, однако разница при монтаже не ощутима. Преимущественное применение в современных легковых и грузовых автомобилях для подключения оборудования бортовой сети. Кабель соответствует европейским стандартам.

Кабель ПГВАЭ

ПГВА-низковольтный провод повышенной гибкости для автомобильной электрики. Температурный диапазон ниже, чем у ПВА – от – 40 до + 70 С. ПГВА имеет класс гибкости 3, менее гибкий, чем ПВА, но визуально разница незначительна. Этот кабель чаще всего используют для бортовой сети в сельскохозяйственной технике, грузовых машин и пассажирского транспорта. При необходимости защитить передачу электрического сигнала от помех используют экранированный кабель ПГВАЭ.

Все провода из серии автотракторных проводов (ПВА, ПВАМ, ПГВА, ПГВАЭ и др.) выпускаются разноцветные, что удобно при подключении автомобильного электрооборудования и последующей идентификации.

НВ, НВМ — относятся к категории универсальных монтажных проводов и применяются для межприборных соединений, преимущественно фиксированный монтаж. Кабель рассчитан на переменное напряжение 600 и 1000 В и постоянное 840 и 1400 В.В качестве токопроводящей жилы используются однопроволочная или многопроволочная луженая медь, что улучшает качество пайки при необходимости. Температурный диапазон до + 105 С. Разница между НВ и НВМ заключается в выпускаемом классе гибкости жил.

Некоторые автомастера используют в качестве проводов для автомобильной проводки установочные провода марок ПВ3, ПВ4, ПуГВ, однако максимальная рабочая температура этих проводов не более +70С, и их можно использовать только для стационарного монтажа, а также эти провода необходимо дополнительно защищать. Также в изоляции данных проводов нет специальных пластификаторов, которые защищают от воздействия бензина и масел. Нередко марки ПВ3, ПугВ используют для питания акустики в автомобиле.

Немецкий гибкий провод марки SiHF имеет силиконовую изоляцию и также может быть использован для автомобильной проводки. Силиконовый провод выдерживает температуру до +180С, негорючий. Однако такой провод достаточно дорогой по сравнению с выше рассмотренными марками.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

• Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

• Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

Провода для электропроводки

Выбирая кабель, необходимо руководствоваться несколькими критериями:

• сила электротока, которую будет пропускать кабель;
• мощность, потребляемая источниками энергопотребления;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.  Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды. Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

Маркировочные этикетки электроприборов и бытовой техники, в которых указана их номинальная мощность

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I, где:

• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.

Измерение силы тока токоизмерительными клещами

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей. После этого произвести вычисления нагрузки по формулам:

1. I = P∑*Kи/U (однофазная сеть),
2. I = P∑*Kи/(√3*U) (трехфазная сеть), где:

• P∑ – общая мощность энергопотребителей;
• Kи – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Таблица соответствия площади сечения медных жил проводниковых изделий току и мощности *

• Сечение кабельно-проводниковой продукции
• Электронапряжение
• 220 В
• Электронапряжение
• 380 В

Определение кабельного изделия в поперечном сечении – особо важный процесс, в котором  недопустимы просчеты. Учитывать требуется все факторы, параметры и правила, доверяя только своим расчетам. Проведенные измерения должны совпадать с вышеописанными таблицами – при отсутствии в них конкретных значений их можно найти в таблицах многих справочников электротехника.

1.3.28

Проверке по экономической плотности тока не
подлежат:

сети промышленных предприятий и сооружений напряжением до 1
кВ при числе часов использования максимума нагрузки предприятий до 4000-5000;

ответвления к отдельным электроприемникам напряжением до 1
кВ, а также осветительные сети промышленных предприятий, жилых и общественных
зданий;

сборные шины электроустановок и ошиновка в пределах
открытых и закрытых распределительных устройств всех напряжений;

проводники, идущие к резисторам, пусковым реостатам и т.
п.;

сети временных сооружений, а также устройства со сроком
службы 3-5 лет.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

• закрытая;
• открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Какие провода бывают — все разновидности кабелей и проводов

Определение площади сечения проводника по его диаметру

Перевод ампер (А) в ватты (Вт) и ватт (Вт) в амперы (А): подробное руководство

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Таблицы для выбора сечения проводов в цепях освещения 12 и 24 вольта

8. Таблицы для выбора сечения проводов в низковольтных цепях освещения

Как показано в статье, посвящённой анализу потерь мощности в сетях освещения 12 В, сечение проводов следует выбирать с учетом суммарной мощности ламп, подключаемых к трансформатору, и длины этих проводов.

Подход к определению сечения проводов зависит от того, какой источник используется для питания цепи: электронный или индукционный.  Допустимая длина проводов во вторичной цепи электронных блоков питания, как правило, не может превышать 2 метров (в очень редких случаях для трансформаторов большой мощности допускается длина до 3 метров). В этом случае следует использовать провод с сечением указанным в документации на трансформатор. Если такие данные отсутствуют можно ориентировочно воспользоваться данными из таблицы:

Как определить сечение провода по мощности – таблицы и расчеты

Популярное сегодня галогенное освещение требует наличия напряжения в 12В. Поэтому в разводку обязательно устанавливается трансформатор. Но странное получается дело, когда домашние мастера в качестве электрического провода берут любые куски этого материала, так сказать, те, которые попали под руку. Чаще всего почему-то сечением 1,5 мм², при этом жалуются на то, что проводка начинает греться, а лампы горят не так ярко. Их ошибка состоит в том, что было неправильно выбрано сечение провода по мощности (таблицу можно такого сравнения найти в свободном доступе в интернете).

Итак, начнем с того, что напряжение 12 В на самом деле безопасное, и человек его не ощущает. Но давайте смотреть на электрические сети не как на провод, по которому подается определенное напряжение, а как на проводку, по которой течет ток с определенной силой. Так вот в контуре к галогенному освещению могут поступать токи большой величины. А, как всем известно, по закону Ома сила тока зависит от мощности потребления и напряжения в цепи. К тому же зависимость по току от напряжения обратнопропорциональная. То есть, чем оно больше, тем безопаснее.

Таблицы для выбора сечения проводов в цепях освещения 12 и 24 вольта
