Расчет сечения кабеля при 12 вольт
Содержание
- 1 Выбор сечения провода (кабеля) по мощности – таблица
- 2 Расчет сечения медных проводов и кабелей
- 3 Выбираем по мощности
- 4 Как рассчитать сечение кабеля для 12 вольт: подробное руководство
- 5 Как определить сечение провода по току
- 6 Проверка проводников по условиям короны и радиопомех
- 7 Расчет допустимой силы тока по нагреву жил
- 8 Таблица выбора сечения алюминиевого кабеля по току и мощности
- 9 Как выбрать правильное сечение проводов для автомобильной проводки?
Выбор сечения провода (кабеля) по мощности – таблица
Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:
| Бытовой электроприбор | Мощность, Вт | Бытовой электроприбор | Мощность, Вт |
| Лампочка | 15 – 250 | Духовка | 1000 – 3000 |
| Принтер струйный | 30 – 50 | СВЧ печь | 1500 – 3000 |
| Весы | 40 – 300 | Пылесос | 400 – 2000 |
| Аудиосистема | 50 – 250 | Мясорубка | 1500 – 2200 |
| Компьютер | 300 – 800 | Тостер | 500 – 1500 |
| Принтер лазерный | 200 – 500 | Гриль | 1200 – 2000 |
| Копировальный аппарат | 300 – 1000 | Кофемолка | 500 – 1500 |
| Телевизор | 100 – 400 | Кофеварка | 500 – 1500 |
| Холодильник | 150 – 2000 | Посудомоечная машина | 1000 – 2000 |
| Стиральная машина | 1000 – 3000 | Утюг | 1000 – 2000 |
| Электрочайник | 1000 –2000 | Обогреватель | 500 – 3000 |
| Электроплита | 1000 – 6000 | Кондиционер | 1000 – 3000 |
Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:
- Лампы энергосберегающие – 14 штук по 15 Вт;
- Телевизор – 200 Вт;
- Аудиосистема – 150 Вт;
- Компьютер – 500 Вт;
- Принтер лазерный – 300 Вт;
- Холодильник – 500 Вт;
- Стиральная машина – 2000 Вт;
- Электрочайник – 2000 Вт;
- Кофеварка – 1000 Вт;
- СВЧ печь – 2000 Вт;
- Пылесос – 1200 Вт;
- Утюг – 1000 Вт;
- Кондиционер – 2000 Вт.
14 × 15 = 210 Вт (лампы энергосберегающие);
210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт
Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.
К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴
11,06 × 0,75 = 8,295
8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.
Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06
Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.
Таблица выбора сечения жил провода (кабеля) по мощности и току
Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:
Советую всегда брать сечение жилы (мм²) кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.
Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.
380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.
Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:
| Сечение медной жилы, мм² | Мощность электроприбора, Вт |
| 0,35 | 100 – 500 |
| 0,5 | 700 |
| 0,75 | 900 |
| 1,0 | 1200 |
| 1,2 | 1500 |
| 1,5 | 1800 – 2000 |
| 2,0 | 2500 |
| 2,5 | 3000 – 3500 |
| 3,0 | 4000 |
| 3,5 | 4500 – 5000 |
| 5,0 | 6000 |
Ниже представлена таблица применения медных проводов (кабелей) по сечению:
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица 1.Подбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с медными жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75.9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица 2.Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с алюминиевыми жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Как рассчитать сечение кабеля для 12 вольт: подробное руководство
Правильный выбор сечения кабеля является важным шагом при установке электропроводки. Если вы планируете использовать кабель для подключения устройств с напряжением 12 вольт, то вам необходимо правильно рассчитать его сечение.
Сечение кабеля определяет его способность передавать электрический ток. При недостаточном сечении кабеля может возникнуть перегрев и потеря напряжения, что может негативно сказаться на эффективности работы устройств.
Для рассчета сечения кабеля для 12 вольт необходимо учесть два основных фактора: длину кабеля и потребляемый ток. Вам потребуется использовать формулу для рассчёта поперечного сечения кабеля:
Сечение кабеля (мм2) = (длина кабеля (м) * потребляемый ток (А) * коэффициент удельного сопротивления (Ω/м)) / (напряжение (В) * потерю напряжения (%))
Коэффициент удельного сопротивления зависит от материала, из которого изготовлен кабель. Например, для медного провода коэффициент составляет около 0,0175 Вт/м*мм2, а для алюминиевого провода около 0,028 Вт/м*мм2.
Потеря напряжения указывается в процентах и зависит от желаемого уровня напряжения на конечной точке. При работе с низковольтными устройствами, такими как светильники, допустимая потеря напряжения составляет обычно 3-5%.
Ниже приведена таблица с рекомендованными сечениями кабеля для различных потребляемых токов и длин:
| Потребляемый ток (А) | Длина кабеля (м) | Сечение кабеля (мм2) |
|---|---|---|
| 1-5 | 0-5 | 0,5 |
| 1-5 | 5-10 | 1 |
| 5-10 | 0-5 | 1 |
| 5-10 | 5-10 | 1,5 |
| 10-15 | 0-5 | 1,5 |
| 10-15 | 5-10 | 2,5 |
При рассчете сечения кабеля можно использовать данную таблицу в качестве ориентира, однако, для точной оценки и предотвращения потерь напряжения, рекомендуется использовать формулу и таблицы, специфические для вашего материала кабеля.
Важно выбрать кабель с сечением, не меньшим, чем полученное значение, чтобы обеспечить безопасную и эффективную работу электрической сети. Зная формулу и используя таблицы с рекомендованными сечениями, вы сможете правильно рассчитать сечение кабеля для 12 вольт и обеспечить качественную работу вашей электропроводки
Зная формулу и используя таблицы с рекомендованными сечениями, вы сможете правильно рассчитать сечение кабеля для 12 вольт и обеспечить качественную работу вашей электропроводки.
Как определить сечение провода по току
Учитывая, что современное бытовое оборудование достаточно емкое в плане потребления энергии, необходимо помнить: недостаточное сечение провода при большой силе тока, проходящего по нему, может вызвать перегрев кабеля. Следствия – разрыв цепи, который трудно обнаружить, и обесточивание части квартиры. Еще чаще в месте, где сечение особенно мало или идет скрутка проводов, возникает возгорание в результате перегрева.
В целом сила тока в сети определяется для однофазной сети по формуле
- Где P – суммарная мощность приборов-потребителей, в Ваттах;
- U – напряжение в проводке, 220 или 380 Вольт;
- КИ – коэффициент одновременности включения, обычно принимаю КИ=0,75;
- cos(φ) – переменная для бытового электрооборудования, принимается равной единице.
Для трехфазной электропроводки формула меняется:
Здесь не принимается во внимание коэффициент одновременности включения, вводится информация о наличии трех фаз
Пример расчета
В частном доме используется освещение светодиодными лампами, общая мощность всех осветительных приборов – до 1 кВт. Установлен электрический котел отопления с паспортной мощностью 12 кВт, два проточных водонагревателя мощностью 4 и 8 кВт, холодильник (1,2кВт), стирально-сушильная машина с максимальной мощностью 2 кВт, другое крупное и мелкое оборудование с пиковой мощностью 3 кВт. Проводка разделена на четыре линии – осветительная (общая), три силовые (для котла, водонагревателей, стиральной машины, холодильника и утюга), для группы обычных розеток. Сила тока в каждой из цепей будет определяться или по приведенной выше формуле.
- Для двух наиболее мощных силовых линий (по 12 кВт) рассчитываем силу тока
I= 12000/(√3×220×1)=31 А - Для третьей силовой линии 6,2 кВт
I= 6200/(√3×220×1)=16,2 А - Для розеток обычного типа
I= 3000/(√3×220×1)=7,8 А - Для освещения
I= 1000/(√3×220×1)=2,6

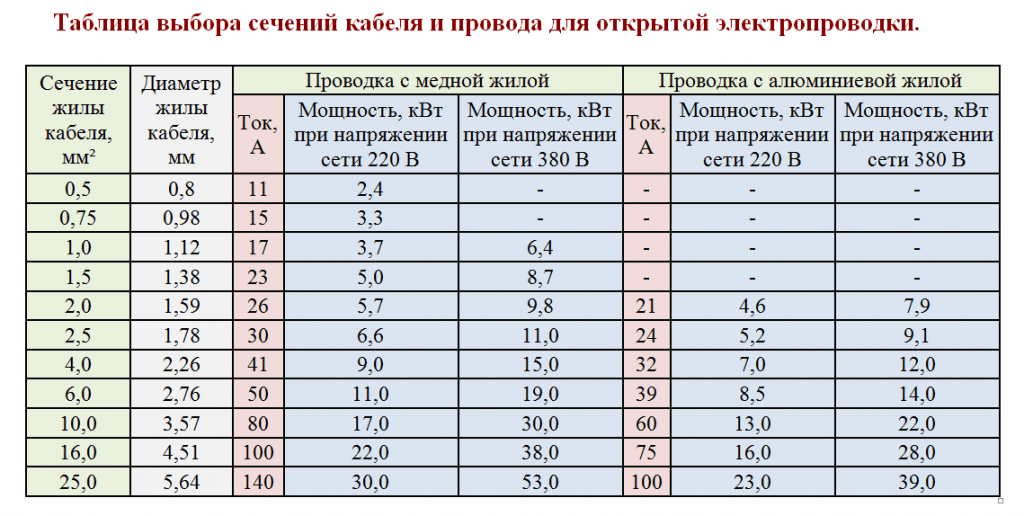

Из таблицы сечения медных и алюминиевых проводов ниже выбираем нормальный размер сечения медного провода по току, принимая ближайшее большее значение. Получаем для:
- первых двух силовых линий сечение 4 кв.мм, диаметр жилы 2,26 мм;
- третьей силовой – 1 кв.мм, 1,12 мм в диаметре;
- розеток и освещения – сечение 0,5 кв.мм и диаметр 0,8 мм.
Интересно: часто при расчете по силе тока используется правило «плюс 5 А», то есть к полученной путем вычислений цифре добавляется 5А и размер сечения выбирается по увеличенному току.
На практике для осветительной линии принимают провода с сечением 1,5 кв.мм, а для розеток – 2,5…4 кв.мм. Для наиболее «тяжелых» приборов типа электрокотла и нагревателей можно увеличить сечение до 6 кв.мм.
Увеличение сечения и диаметра жилы производится с уменьшением числа розеток. Так, если в одну розетку необходимо включить одновременно холодильник, чайник и утюг (с помощью тройника), лучше использовать проводку большего диаметра, чем при включении электроприборов в три разные розетки.
Интересно: для ускоренных вычислений можно определять сечение жилы как сила тока в линии, деленная на 10. Например, для силовой линии 1 при токе 31 А получаем 3,1 кв.мм, ближайшее большее из таблицы – 4 кв.мм, что вполне отвечает приведенным расчетам.
Проверка проводников по условиям короны и радиопомех
1.3.33. При напряжении 35 кВ и выше проводники должны быть проверены по условиям образования короны с учетом среднегодовых значений плотности и температуры воздуха на высоте расположения данной электроустановки над уровнем моря, приведенного радиуса проводника, а также коэффициента негладкости проводников.
При этом наибольшая напряженность поля у поверхности любого из проводников, определенная при среднем эксплуатационном напряжении, должна быть не более 0,9 начальной напряженности электрического поля, соответствующей появлению общей короны.
Проверку следует проводить в соответствии с действующими руководящими указаниями.
Кроме того, для проводников необходима проверка по условиям допустимого уровня радиопомех от короны.
Расчет допустимой силы тока по нагреву жил
Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей
Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника
Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач
В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки. Допустимые температуры нагрева токопроводящих жил кабелей
Допустимые температуры нагрева токопроводящих жил кабелей
Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),
где:
- Pн — номинальная мощность, кВт;
- Kз — коэффициент загрузки (0,85-0,9);
- Uн — номинальное напряжение оборудования;
- hд — КПД оборудования;
- cos j — коэффициент мощности оборудования (0,85-0,92).
Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача. Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.
Таблица выбора сечения алюминиевого кабеля по току и мощности
| Сечение токопро водящей жилы, мм2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример выбора сечения кабеля
Допустим у нас нагрузка в P=5 кВт и нам нужно определить требуемое сечения медного кабеля. Напряжение сети U=220 В. Для активной нагрузки по закону Ома находим ток протекающий по кабелю: I=P/U=5000/220=22.72 А
По таблицы для медного кабеля, напряжения 220 В и току более 22.72 А находим что сечение провода должно быть 2.5 мм2
Таблица допустимых длительных длительных токов для проводов и кабелей при прокладке в воздухе и в земле для прямоугольного и квадратного сечения представлена ниже.
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | ||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | |
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | ||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | |||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | ||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | ||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | ||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | ||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | ||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | ||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | ||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 |
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 |
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 |
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 |
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | ||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | ||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | ||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | |||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | |
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | |
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | |
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | ||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | ||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | ||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | ||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | |||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | |
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 |
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | ||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | ||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | ||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | |||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | ||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | ||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | ||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | |
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 |
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | ||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | |
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | |
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | |
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | |
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | ||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | ||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | |||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | |||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | |||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | |||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | ||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | ||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | ||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | ||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | ||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | ||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | ||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | ||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | ||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | ||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | ||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | ||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | ||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | ||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | ||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | ||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | ||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Вперёд >
Комментарии
Андрей 27.02.2018 08:09 Таблицы не всегда есть под рукой, поэтому вношу поправку к данной статье о подборе сечения провода. Формула I=P/U=I/s*15%; где s- сопротивление10 ампер на 1квадрат, а 15% — это погрешность на ГОСТ и реактивную мощность.
Цитировать
Обновить список комментариев
Как выбрать правильное сечение проводов для автомобильной проводки?
При замене или установке проводов в автомобильной проводке очень важно выбрать правильное сечение проводов. Неправильный выбор может привести к перегреву проводов, повреждению электрической системы автомобиля и возникновению возгорания
Определение правильного сечения проводов зависит от нескольких факторов:
- Ток потребителей: Прежде всего, необходимо определить общий ток потребления устройств в автомобиле. Для этого можно использовать схему электрической нагрузки или обратиться к техническому руководству автомобиля. Полученное значение тока будет определять минимальное сечение проводов, которое необходимо использовать.
- Длина проводов: Чем длиннее провод, тем больше в нем будет сопротивление. Поэтому для более длинных проводов необходимо использовать большее сечение проводов, чтобы компенсировать потери электрической энергии на сопротивление провода.
- Тип проводки: Различные типы автомобильной проводки могут требовать разного сечения проводов. Например, медные провода требуют меньшего сечения, чем алюминиевые. Также, проводка, которая будет испытывать повышенные температуры, может потребовать большего сечения проводов.
После определения требуемого сечения проводов, можно обратиться к таблицам, которые указывают допустимый ток для каждого сечения проводов. Эти таблицы обычно доступны в инструкциях по автомобильной проводке или могут быть найдены в Интернете.
Примечание: Важно учитывать, что при установке проводов необходимо следить за их качеством и правильностью соединения. Плохое качество проводов или неправильно установленные соединения также могут привести к проблемам с электрической системой автомобиля
