Двигатель 40250f технические характеристики

Регулировка клапанов — 402 двигатель

Конструкция силовой установки устаревшая: распределительный вал, расположенный внизу, тяги, и качество деталей — причина вибраций и неравномерности нагрузок на механизм распределения газов. По этой причине, после пробега 5000-15000км выставляют нужный зазор в клапанном механизме. Стоит заметить, что диапазон пробега связан с манерой эксплуатации мотора. Бережное использование, без резких стартов разрешает регулировать клапана после 15000км пробега, умеренные нагрузки — 10000км, эксплуатация на газу — 5000км пробега. Подход позволит снизить риск повреждения клапанов и выхода мотора из строя.

Возможные неисправности

Рассмотрим возможные варианты основных проблем работы ГАЗ-402, двигатель которого уже не нов и имеет проблемы.

Не запускается. Причин этому может быть множество. Из основных – это проблемы карбюратора и топливной системы.
Неустойчивые обороты, плохой холостой ход. Опять же проблема, скорее всего, в карбюраторе либо неправильные зазоры в клапанах.
Перегрев двигателя

Здесь внимание уделяется системе водяного охлаждения. Это термостат, водяной насос и радиатор.
Расход масла

В этом случае сначала проверяются уплотнения, а потом масляные кольца и сальники клапанов.
Стук в двигателе. Чаще всего эта причина устраняется только солидным ремонтом двигателя.

Преимущества и недостатки

Основные преимущества моторов серии ЗМЗ-402:

• возможность отремонтировать агрегат в полевых условиях своими руками;
• высокий крутящий момент в режиме холостого хода и на низких оборотах;
• способность работать на бензине А-92;
• низкие требования к качеству моторного масла;
• простота перевода на газ;
• ресурс до 250-300 тыс. км (при соблюдении регламента технического обслуживания);
• возможность проведения капитального ремонта с установкой новых гильз.

Недостатки двигателей, отмеченные владельцами:

• устаревшая конструкция;
• недостаточная мощность при большом рабочем объеме;
• высокий расход топлива;
• необходимость частой регулировки газораспределительного механизма и карбюратора;
• течь масла через набивку сальника при работе на повышенных оборотах;
• большой вес;
• сложности с приобретением качественных запасных частей;
• непригодность к повышению мощности.

Особенности двигателя 402 ГАЗ-3110

Блок цилиндров отлит из алюминиевого сплава. В него вставлены гильзы цилиндров, отлитые из износостойкого чугуна. В нижней части блока выполнены пять опор коренных подшипников. Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя шпильками. Крышки подшипников обрабатывают совместно с блоком, поэтому их нельзя менять местами. Крышка первого подшипника обработана по торцам совместно с блоком для установки двух упорных шайб для ограничения осевого перемещения коленчатого вала.

На крышках 2-го, 3-го и 4-го подшипников выбиты их порядковые номера. К переднему торцу блока крепится крышка распределительных шестерен, отлитая из алюминиевого сплава, в которую вставлена манжета коленчатого вала. К заднему торцу блока крепится картер сцепления. Снизу к блоку крепится масляный картер, сверху — головка блока цилиндров. Головка блока отлита из алюминиевого сплава. В ней вертикально установлены впускные и выпускные клапаны.

Вид двигателей мод. 402 и 4021 с левой стороны:

Вид двигателей мод. 402 и 4021 с правой стороны:

Поперечный разрез двигателей мод. 402 и 4021:

Общий вид и поперечный разрез двигателей показаны на рисунках.

Двигатели рядные четырехцилиндровые, оборудованы карбюраторами и бесконтактной системой зажигания. Оба аналогичны по конструкции, но двигатель мод. 4021 дефорсированный.

Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, штанги и коромысла. Ось коромысел клапанов установлена в головке блока на стойках. В головке блока с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока выполнены камеры сгорания. Головки блоков двигателей мод. 402 и 4021 отличаются по объему камер сгорания и высоте. Высота головки блока двигателя мод. 402 равна 94,4 мм, мод. 4021 — 98 мм. Сверху головка блока закрыта выштампованной из листовой стали крышкой.

Поршни отлиты из алюминиевого сплава, донышко поршня плоское. Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены два компрессионных и одно маслосъемное кольца. Верхнее компрессионное кольцо отлито из высокопрочного чугуна. Рабочая поверхность этого кольца покрыта слоем хрома для увеличения износостойкости. Рабочая поверхность нижнего компрессионного кольца,

отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку. На внутренней поверхности этого кольца есть проточка. Кольцо должно устанавливаться этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей, осевого и радиального. Рабочая поверхность дисков покрыта слоем хрома. Поршень крепится к шатуну поршневым пальцем «плавающего» типа, т.е. палец не закреплен ни в поршне, ни в шатуне. От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована втулка из оловянистой бронзы. Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных болтов стопорятся герметиком «Унигерм–9».

Крышки шатунов обрабатывают совместно с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и крышках шатунов выбиты номера цилиндров. В стержне шатуна у нижней головки выполнено отверстие для смазывания зеркала цилиндра. Это отверстие должно быть направлено вправо в сторону, противоположную распределительному валу. Масса поршней, собранных с шатуном, не должна отличаться более чем на 12 г для разных цилиндров. В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. От

осевого перемещения вал удерживается упорными шайбами, установленными на передней шейке. В заднем торце вала есть гнездо для установки шарикового подшипника первичного вала коробки передач. К заднему концу коленчатого вала четырьмя болтами крепится маховик, отлитый из серого чугуна.

Автомобильные двигатели на базе ЗМЗ 402.10

ЗМЗ-402 -семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Модернизированный вариант ЗМЗ-24, в свою очередь созданного на базе ЗМЗ-21.

Данное семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга-2410», «Волга-3102», «-31029», «Волга-3110» и «ГАЗель».

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с октановым числом 80 (76 по моторному методу определения октанового числа).

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя (перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный ,но не капитальный ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

К семейству ЗМЗ-402.10 относятся карбюраторные, бензиновые двигатели с рядным расположением цилиндров и алюминиевым блоком.

Для уменьшения загрязнения окружающей среды двигатели оборудованы системой рецеркуляции отработавших газов (СРОГ).

Двигатели ЗМЗ-402.10 и ЗМЗ-4021.10 предназначены для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы, автомобили повышенной проходимости Ульяновского автозавода.

Двигатели ЗМЗ-4025.10 и ЗМЗ-4026.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Двигатель карабюраторный, бензиновый, с рядным расположением цилиндров и верхним расположением клапанов.

Предназначен для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы ОАО «ГАЗ», а/м повышенной проходимости Ульяновского автозавода и микроавтобусы РАФ.

Модели автомобилей, в которых устанавливается 3M3-402

Моторы поколения ЗМЗ-402 устанавливались на:

• легковых и коммерческих автомобилях ГАЗ с максимальной массой до 3,5 т (вне зависимости от схемы трансмиссии);
• внедорожниках, грузовиках и микроавтобусах завода УАЗ;
• микроавтобусах РАФ и ЕрАЗ.

ГАЗ

Двигатели стали устанавливаться на ГАЗ-24-10 с самого начала производства (мощность 100 или 90 л. с.), одновременно на ГАЗ-3102 использовалась 105-сильная модификация.

После освоения выпуска модернизированных ГАЗ-31029 и 3110 мотор остался неизменным и ставился параллельно с 16-клапанным ЗМЗ-406. Двигатели использовались на коммерческих машинах ГАЗель и Соболь вплоть до осени 2017 г.

Двигатель в ГАЗ-24-10.

УАЗ

Двигатели поколения ЗМЗ-402 мощностью от 95 до 98 л. с. ставились до конца 80-х гг. на внедорожные УАЗ-31512 и УАЗ-452 (бортовые и цельнометаллические «буханки» для перевозки грузов и людей).

На части моторов использовалась экранированная система зажигания, такие машины поставлялись по специальным заказам в армию или для нужд МВД СССР.

Позднее Ульяновский автозавод перешел на использование карбюраторных УМЗ-4178, построенных на базе блока ГАЗ-21 и рассчитанных на сложные условия эксплуатации.

Внедорожный УАЗ-31512 имеет дизель ЗМЗ 402.

РАФ

В 1987 г. начались поставки 98-сильных ЗМЗ-402-10 для Рижской автобусной фабрики. Моторы применялись на усовершенствованных РАФ-2203. Двигатели оснащались карбюраторами К-126ГМ, а с 1994 г. стал использоваться К-151. Агрегат поставлялся в Ригу вплоть до закрытия производства, которое произошло в 1997 г.

Это Вас заинтересует: к126г

ЕрАЗ

Ереванский автозавод выпускал микроавтобусы, представлявшие собой упрощенный вариант РАФ-977К. В конце 80-х гг. началась сборка машин с 98-сильным ЗМЗ-402-10, но уже через 2-3 года было решено поставить бюджетный УМЗ-4178. Общее количество выпущенных ЕрАЗ-762 с двигателями поколения 402 неизвестно.

ЕрАЗ с двигателем ЗМЗ 402.

Особенности конструкции ГРМ

Распределительный вал нижнего расположения. Устанавливается он внизу БЦ на пять опор. На распредвале установлена шестерня для привода распределителя зажигания, а так же масляного насоса.

Схема ГРМ

Привод ГРМ осуществляется через пластмассовую шестерню, которая находиться в зацепления с металлической шестерней коленвала. Кулачки вала, предназначенного для газораспределения, оказывают воздействие на толкатели, которые штангами, приводят через коромысла в работу клапаны. От осевых смещений вал ГРМ удерживается стальным фланцем, расположенным между старицей шестерни и торцевой стенкой шейки распределительного вала.

Двигатель УАЗ Буханка: характеристики, неисправности и тюнинг

В 2016 году Ульяновский завод анонсировал очередное обновление проверенного временем автомобиля (УАЗ 3909 и др.). За время, прошедшее с момента выпуска первого УАЗ 451 М, на эти автомобили были установлены различные агрегаты привода как Ульяновского (УМЗ), так и Заволжского (ЗМЗ) моторных заводов. Считается, что базовый двигатель УАЗ Буханка — это бензиновый двигатель УМЗ 421, различные модификации которого (карбюратор и инжектор) выпускаются до сих пор.

УАЗ 452 (Буханка) — один из старейших автомобилей, различные модификации которого выпускаются Ульяновским автомобильным заводом до сих пор. На базе этого полноприводного микроавтобуса, широко известного как «Буханка» или «таблетка» (военный санитарный автомобиль), серийное производство которого началось в 1965 году (УАЗ 451М), было разработано множество различных модификаций. Он несколько раз модернизировался и до сих пор выпускается в модернизированном виде (УАЗ 2206).

Одинаковые детали с ГАЗ 31029

На «Волгах» ГАЗовцы соблюдали интересную традицию – на новую модель многие агрегаты переходили со старой марки, и для пользователей авто начиналась интересная игра – угадай, какие изменения произошли в новой машине. Можно начать с того, какие детали на газ 3110 перешли с 31029. На «десятке» остались точно такие же двери, причем, в сборе. Даже внутренние обшивки на 3110 первых образцов имели такую же форму, и только несколько позднее стали устанавливаться объемные обивки дверей.

Габаритные размеры Волги 3110

Многие детали под капотом совсем не изменились: вакуумный усилитель тормозов, главный тормозной цилиндр, главный цилиндр сцепления. На многих первых 3110 стоял так хорошо узнаваемый ЗМЗ 402 (или 4021), и все навесное оборудование также до боли было знакомо – стартер, генератор, трамблер, карбюратор.

Переднюю подвеску

вроде бы установили новую, но опять всего лишь отчасти. Массивная балка перекочевала с

ГАЗ 24

, в шкворнях тоже не находилось никаких изменений. А вот поворотные кулаки уже другими.

Интересно, что первые выпуски 3110 оснащались «четырехступкой». То же самое можно сказать и о заднем мосте. Вроде бы он новый, но редуктор заднего моста совершенно одинаковый с 31029, и карданный вал один в один подходил от 31029 на 3110.

Так выглядит карданный вал для Волги 3110

Двигатель ЗМЗ 402: Регулировка и технические характеристики

• История создания 402 двигателя
• Устройство — 402 двигателя
• Технические характеристики 402 двигателя
• Разновидности двигателя
• Основные проблемы 402 двигателя
• Регулировка клапанов — 402 двигатель
• Необходимые инструменты
• Порядок регулировки клапанов 402 двигатель

Если бы каждому мотору присуждали звание, то «легендарным» стал бы двигатель ЗМЗ 402. Тяговая установка начала выпускаться на Заволжском предприятии, во времена, когда рост промышленного развития набирал обороты. Старт использования агрегата положен в 80 году. Изделие, после «лёгкой» доработки двигателя «ЗМЗ-24Д» (выпускался с 68 года) получило новую маркировку, а заодно и пополнило численность почитателей. На тот момент, не каждая техника имела присущие изделию характеристики и ресурс, поэтому спрос закономерен.

Индексом «402 двигатель» обозначают линейку агрегатов, которая после доводки и усовершенствования исчисляется несколькими экземплярами. Объединяющий фактор, это использование бензина и четыре камеры, выстроенные в ряд. Тяговое семейство эксплуатировалось на продукции ГАЗ («Волга», «Газель»), Рижских автобусах «Латвия», автомобилях Ульяновского завода.

Ресурс и надежность

Двигатель 4021 обладает высоким ресурсом и отличной надежностью. Благодаря использованию передовых технологий и высококачественных материалов, этот двигатель способен работать на протяжении длительного времени без существенных поломок или снижения производительности.

Двигатель 402, хотя более старый по сравнению с 4021, также обладает достаточно высоким ресурсом и надежностью. В хорошо обслуживаемых условиях и при правильном использовании, этот двигатель также может работать в течение продолжительного времени без проблем.

Однако, стоит отметить, что ресурс и надежность двигателя 4021 выше, чем у двигателя 402. Это связано с прогрессом в технологиях и материалах, которые использовались при проектировании и изготовлении двигателя 4021.

• Двигатель 4021 имеет больше компонентов, которые обладают длительным сроком службы, поэтому его ресурс выше.
• Кроме того, двигатель 4021 имеет более современные системы охлаждения и смазки, что также способствует его надежности.

В общем, как двигатель 4021, так и 402 являются надежными и долговечными вариантами. Однако, если требуется двигатель с более высоким ресурсом и повышенной надежностью, то двигатель 4021 является более предпочтительным выбором.

Устройство — 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Устройство – 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Конструкция и устройство 3M3-402

Семейство моторов ЗМЗ-402 построено на базе унифицированного 4-цилиндрового рядного блока. Двигатель оснащен системой принудительного жидкостного охлаждения, в контуре предусмотрен термостат.

Для подготовки топливной смеси использован карбюратор с падающим потоком, инжекторные модификации не вышли из стадии опытных образцов.

В 80-е гг. для машин ГАЗ-3102 собирали 105-сильную версию с форкамерно-факельным зажиганием. Моторы отличались головкой блока с дополнительным клапаном и форкамерой и имели сниженный расход топлива.

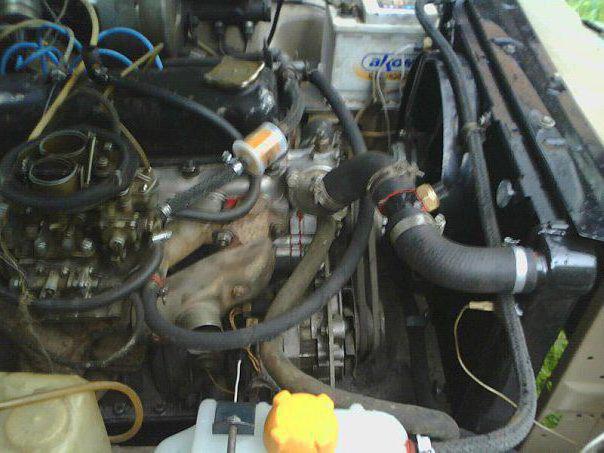

Мотор 3M3-402.

Блок цилиндров

Блок изготовлен по технологии литья (под давлением или в кокиль) из алюминиевого сплава с высокой механической прочностью.

Применены чугунные сменные гильзы, метод крепления деталей зависит от способа литья блока. Рубашка охлаждения открытого типа, для фиксации головки в верхней части отливки предусмотрены бобышки.

Головка блока цилиндров

Алюминиевая 8-клапанная головка является общей для всех цилиндров и имеет полусферические камеры сгорания. Отливка проходит цикл термической обработки для повышения прочности.

Седла клапанов изготовлены из специального чугуна, направляющие выполнены из металлокерамического композитного материала. Головка крепится к блоку на шпильках, между деталями расположена прокладка толщиной 1,5 мм (в зажатом состоянии).

Алюминиевая головка блока цилиндров.

Кривошипно-шатунный механизм

Стальной коленчатый вал имеет 5 опор, крышки подшипников выполнены из чугуна и обрабатываются совместно с блоком. Алюминиевые поршни с плоским днищем имеют прямоугольные канавки для 2 компрессионных и 1 маслосъемного кольца.

На концах коленчатого вала установлены шестерня привода газораспределительного механизма и маховик, обеспечивающий равномерную работу мотора.

Система смазки двигателя

Двигатель имеет принудительную систему смазки с шестеренным насосом, имеющим привод от коленчатого вала. Запас масла находится в поддоне, в контуре предусмотрен фильтр для отделения грязи и продуктов износа.

Рекомендуем почитать здесь: датчик давления масла змз 409

При падении напора ниже допустимого предела включается контрольная лампа красного цвета, расположенная в приборной панели. Предусмотрен сотовый радиатор с краном для принудительного отключения, обеспечивающий охлаждение масла.

Система зажигания

Мотор оборудован электронным зажиганием с коммутатором и катушкой, питание подается от аккумуляторной батареи. Порядок работы цилиндров 1-2-4-3, свечи ввернуты в головку блока. На боковине картера находится распределитель с вакуумным корректором угла опережения, имеющий привод от коленчатого вала.

Двухконтурное зажигание ЗМЗ 402.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

1. Выставляют первый цилиндр в верхней мертвой точке.
2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

1. Немного открутить болт корректора октанового числа на трамблере.
2. Выставить угол опережения на двигателе по центру шкалы.
3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

1. Разогнать транспортное средство до 60 километров в час.
2. На этой скорости резко нажать на педаль газа.
3. Произойдет детонация в течение трех секунд.
4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Автор:

Гaличeв Илья Виктoрoвич
