Двигатель на шевроле нива: характеристики, ремонт и тюнинг

Технические характеристики ВАЗ-2123

Данный мотор может быть установлен на Шевроле Нива, Нива 21213 и 21214 моделях.

Кузов

Кузов Шеви Нива начинает цвести через 6-10 лет эксплуатации. Рыжие точки появляются на уголке лючка бензобака, на стыке крыши и стоек, на порогах, внизу задних крыльев и двери багажника. Облезает и начинает ржаветь накладка между задним бампером и багажником. Краска вздувается на арках и капоте.

Передняя панель Шевроле Нива 2002 — 2009 гг.

Задний и передний бампер, особенно после рестайлинга, подходят только для передвижений по асфальту и легкому бездорожью. Направляющие заднего бампера крепятся на клепках, ослабевающих со временем, что вызывает появление щели между бампером и кузовом.

Лонжероны под днищем автомобиля — в их средней части — недостаточно прочны. При установке домкрата прямо под них могут остаться вмятины. Также могут возникать скрипы во время вращения рулем – это «дышит» лонжерон и «отдает» в защиту. Лечится подкладыванием резины из кусков автомобильной камеры к лонжерону под креплением защиты.

Верхний внутренний край двери багажника, соприкасающийся с уплотнителем, стирается до металла. Из-за плохой работы замка задней двери могут возникнуть проблемы с ее открыванием. Для этого необходимо левой рукой прижать правый верхний угол двери и повторить попытку. Сам замок может отказать из-за коррозии через 6-7 лет эксплуатации.

Со временем может ослабнуть болт, удерживающий антенну на крыше, и через нее начнет попадать вода. Подтянуть его можно, сняв пластиковую облицовку вокруг салонного зеркала.

Часто появляется люфт у водительской двери. Для его устранения нужна замена втулки из латуни (600рублей).

Ослабевает и крепления наружных ручек, из-за чего они начинают отходить от двери вместе с уплотнителем. Для их подтяжки придется снимать внутреннюю обшивку дверей.

Бархотки на дверях со временем царапают стекла. А направляющие стекол нередко допускают перекос стекол при поднятии или опускании. Электростеклоподъемники отказывают через 6-8 лет эксплуатации из-за окисления контактов. Электродвигатели опускания/подъема стекол выходят из строя чаще. Нередко моторчик после разборки и прочистки оживает.

Отличия от других моделей

Несмотря на то, что силовой агрегат ВАЗ-2123 устанавливаемый на Ниву Шевроле практически не претерпел никаких изменений по сравнению с предыдущими моделями, все же наблюдаются некоторые отличия, выгодно отличающие его от предшественников. На него устанавливается однорядная втулочно-роликовая цепь, поэтому необходимо было расположить все звездочки в один ряд. Такая конструкция позволила улучшить эффективность работы масляного насоса. Это не повлияло на регламент замены масла, но позволило обеспечить улучшенную смазку деталей.

В остальном расположение компонентов осталось там же, как и на моделях типа 21214. Это подтверждается наличием установки пружинно-гидравлической системы, свойственной всем автомобилям концерна ВАЗ.

Помпа системы охлаждения и генератор приводятся в движение специальным шкивом, который устанавливается на коленвал и передает усилие за счет поликлинового ремня.

Стандартный ремень имеет порядковый номер 58436 5РК1888. Если необходимо подобрать аналог, нужно, чтобы он соответствовал следующим арактеристикам:

• Длина 188,8 см
• Ширина – 1,7 см
• Форма внутренней поверхности – 5 клиньев.

Наиболее значительные перемены коснулись моторного отсека. Это стало необходимым за счет изменений балки моста, а также отсутствия крепления редуктора со стороны двигателя. Теперь на автомобиле используются новые детали крепления двигателя, которые не совместимы с предыдущими моделями авто.

Особенности забора воздуха.

Воздушный фильтр получил новую форму и размеры. Теперь корпус устройства стал намного больше. Так же на Шевроле Ниву были разработаны новые впускные трубы и ресивер.

Другие особенности ДВС Chevrolet NIVA

NIVA2123 имеет другой отсек для мотора и другую балку моста. Редуктор, предназначенный для переднего привода не прикреплён к силовому агрегату. Из-за этого, у движка ВАЗ 2123 поддон имеет другую форму, а так же опоры крепления двигателя имеют другую конструкцию нежели прототип ВАЗ 21214.

ДВС NIVA Chevrolet имеет иную систему забора воздуха. Размер воздушного фильтра на новом двигателе увеличен. Так же увеличены размеры впускной трубы, ресивера и дроссельного патрубка.

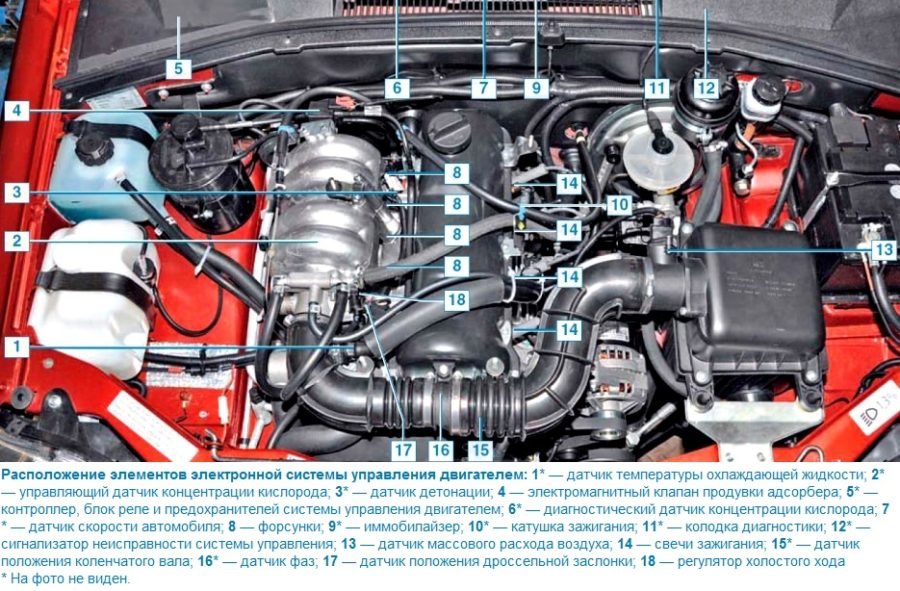

Управление мотором производится ЭБУ BOSCH»MP7.9.7 или российским ЯНВАРЬ7.2. На ДВС, соответствующих Евро 2 применяется попарно параллельная система впрыска горючего. Для ДВС, где должны выполняться требования Евро 3, используется фазированный впрыск горючего. Он обеспечивает точную дозировку горючего на определённый цилиндр.

Новый ДВС имеет оригинальную топливную рампу. Она имеет маркировку 2123-1144010-11. Применяются топливные форсунки SIEMENS, на первых моделях были установлены форсунки BOSCH. Модуль зажигания используется от ВАЗ 2112.

Технические характеристики

*после модернизации в 2015 году

**без потери ресурса 90

Электроника

Новая модель получила новую электронную начинку. Теперь на автомобили устанавливается контроллер Bosch типа МР 7.9.7. В более старых моделях можно встретить отечественную разработку «Январь» 7.2.

Пользователи смогут заметить более удобный интерфейс, позволяющий более точно контролировать расход топлива, двигатель развивает более высокую динамику благодаря измененной системе контроля впрыска. Так же имеется возможность установки системы фаз на впрыск, чтобы уменьшить количество вредных выбросов, сделать расход топлива оптимальным и соответствовать стандартам ЕВРО-3.

Увеличение мощности

Существует несколько основных способов увеличить мощность двигателя. Но все они связаны с определенным риском. Поэтому, перед проведением работ следует внимательно изучить все возможные последствия:

• Увеличение хода поршня. Это позволяет увеличить объем камеры сгорания с 1,7 до 1,9 литров. Чтобы проделать данную процедуру потребуется расточка внутреннего размера гильз. Затем устанавливаются новые поршни и кольца. В идеале на автомобиль должен устанавливаться новый тип коленвала, у которого будут более длинные плечи, чтобы можно было использовать укороченные шатуны. Кроме этого потребуется расточка впускных и выпускных окон, чтобы установить клапана большего диаметра.
• Но в итоге стандартная система впрыска уже не будет подавать необходимый объем топлива и в результате понадобиться перенастройка системы – чип-тюнинг. Все это может привести к значительному увеличению расхода топлива, вплоть до 15%.
• Улучшение цилиндров, чтобы система соответствовала по эффективности обновленной поршневой системе. Для этого потребуется их расточка до 84 мм. Это в свою очередь потребует замены большого количества сопутствующих деталей.

Проводя манипуляции с двигателем стоит помнить, что сам автомобиль не рассчитан на эксплуатацию при высокой скорости. Авто создавался в основном для того, чтобы обеспечивать высокую проходимость авто и развивать наибольший крутящий момент на более низких оборотах двигателя. Поэтому тюнинг позволяющий увеличить мощность негативно скажется не только на большинстве деталей, значительно сократив их срок службы, но и приведет к более быстрому износу трансмиссии и подвески.

Вступление

Лада Нива выпускается еще с 70-х годов 20 века, а именно впервые сошла с конвейера в далеком 1977 году и наделала много шуму. На тот момент в СССР из внедорожников было мало автомобилей, а всем известный АвтоВАЗ никогда не выпускал полноприводных автомобилей. Нива действительно произвела фурор.

С тех пор утекло много воды, союз распался, а Нива как была популярной, так и осталась и практически не изменилась с первого выезда с завода. Конечно, с совершенствованием технологий и усилением стандартов защиты окружающей среды АвтоВАЗу приходилось подстраиваться под новые стандарты и дорабатывать двигателя, модернизируя их.

За все время существования Нива повидала несколько типов двигателей, о которых мы, кстати, поговорим в данной статье.

Модель

Впервые новая модель была показана на Московском автосалоне 1998 года, предполагалось что запуск в серию произойдет в том же году. Но, кризис не дал производителю начать выпуск. В итоге мелкосерийная сборка началась только в 2001 году, а полноценный выпуск начали 2002 году, организовав совместное предприятие с «General Motors».

Изначально предполагалось, что эта модель заменит обычную «Ниву», но в итоге обе модели стали производиться параллельно. Причем Chevrolet Niva заняла более дорогой сегмент.

Производится все время на заводе в Тольятти. Эта базовая площадка АвтоВАЗа. Большая часть комплектующих производится тут же. Только мотор Z18XE использовавшийся в дорестайлинговой версии автомобиля привозился из-за рубежа. Использовался только до 2009 года. Этот двигатель производился на мощностях Szentgotthard engine plant.

Устройство мотора

Коротко про то как устроен двигатель ВАЗ 2123 Нивы Шевроле.

Цилиндры

Их объединили с верхней частью картера. Как и у большинства двигателей компании ВАЗ, у данного силового агрегата цилиндры работают по схеме 1-3-4-2. Нижняя часть блока цилиндров сопряжена на пяти опорах с коленчатым валом.

1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;

Коленчатый вал

Пятиопорный. Отлит из чугуна. При необходимости можно произвести перешлифовку шеек с уменьшением диаметра на 0,25; 0,50; 0,75 и 1 мм.

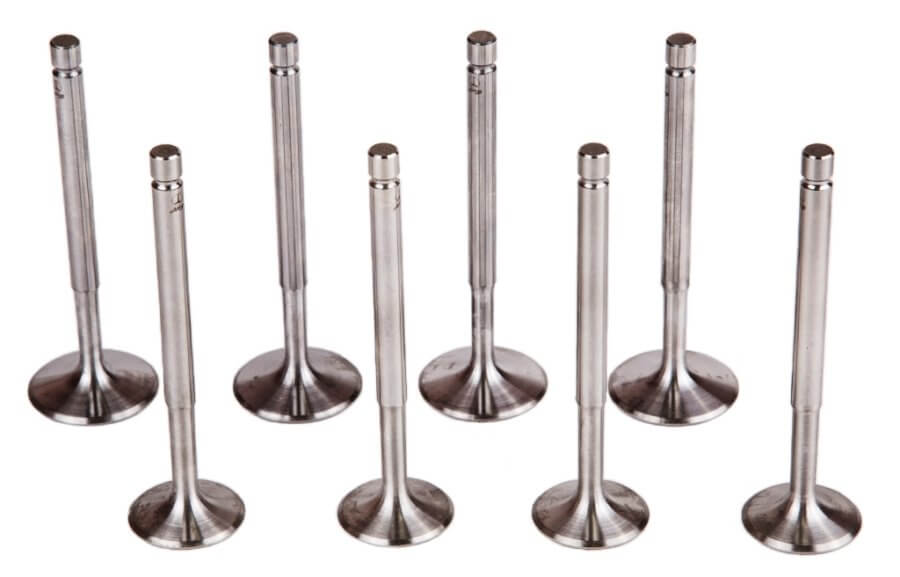

Выпускные клапаны

Сварены из двух частей. Одна из сплава хрома, никеля и молибдена, а другая из многокомпонентной стали. Рабочая температура выпускных клапанов составляет 700-900 градусов, так как при работе мотора происходит их нагрев переработавшими газами. Чтобы они выдерживали такие температуры, на них наносится специальный жаростойкий сплав.

Впускные клапаны

Их стержни обработаны азотом и закалены под воздействием тока высокой частоты. Этого достаточно, чтобы выдерживать рабочие температуры в 350-500 градусов.

Поршни

В двигатель ВАЗ 2123 установлены отлитые из сплава алюминия поршни. На них нанесен слой олова для того, чтобы процесс обкатки автомобиля проходил быстрее. Рабочий ход поршня равен 80 мм, а сам он имеет в диаметре 82 мм. Степень сжатия находится на отметке 9,3 атмосферы.

Распределительный вал

Отливается из чугуна и устанавливается в съемном корпусе из алюминия. Его вращение совершается роликовой однорядной цепью.

Цепь

Она растягивается натяжителем пружинно-гидравлической схемы. Его размеры существенно возросли. До момента запуска двигателя натяжение совершается пружиной, а при его работе обеспечивается давлением масла.

Крепится к самому блоку на 11 болтов. Центровка производится при мощи двух втулок.

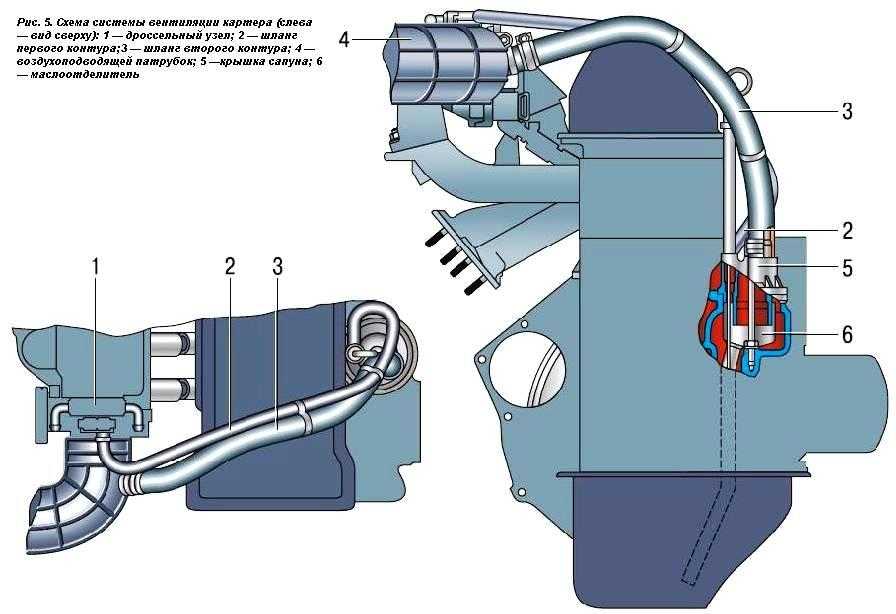

Система вентиляции картера

Закрытая, а картерные газы отводятся через маслоотделитель во впускную трубу. Оттуда они переводятся в цилиндры и сгорают.

Технические данные двигателя Нива Шевроле

Производитель силового агрегата ВАЗ 2123 1.7 литров — АВТОВАЗ. Начало производства 2002 год. Данный двигатель выпускается успешно в наши дни.

• Четырёхтактный бензиновый двигатель, имеющей рядное расположение четырёх цилиндров. Мотор имеет продольное размещение в моторном отсеке.
• Система газораспределения ВАЗ 2123 одно вальная, имеющая верхнее размещение вала газораспределения и восемь клапанов, по два на отдельный цилиндр.
• Система подачи горючего — электронное управление распределённым впрыском.
• Точный объём ДВС — 1690 куб., сантиметров. Степень сжатия ВАЗ 2124 — 9.3:1.
• Мощность мотора при 5200 оборотов мин., 81 л., сила. Максим., крутящий момент при 4000 оборотов мин., 127.5 Ни.
• Диаметр цилиндров данного двигателя 82 мм., а длинна хода поршня 80 миллиметров.
• Цилиндры имеют порядок работы 1, 3, 4, 2.
• Используемое горючее неэтилированный бензин АИ 95.
• Вес мотора 2123 — 127 килограммов.
• Нива Шевроле может развить скорость 140 км., в час. Автомобиль может развить скорость 100 км., в час в течении 17 сек, такая вот динамика.

Расход топлива

Расход горючего при движении по городу 14 литров на 100 км., пробега. По трассе 8.8 литров. Общий расход 8.8 литров на 100 километров.

Масло

Виды масла в ДВС: 15W40, 5W30, 5W40, 10W40. Рекомендуемый период замены моторной смазки 15 тыс. Допустимый расход масла 0.70 л., на 1000 километров пробега.

Ресурс работы

Ресурс двигателя ВАЗ 2123 по отзывам владельцев, при правильной эксплуатации и обслуживании может достигать 250 тыс., километров пробега.

Характеристики двигателя

Изначально на Шевроле Нива устанавливались два двигателя в зависимости от модификации — Z18XE и ВАЗ-2123. После рестайлинга был оставлен только отечественный мотор ВАЗ-2123. В таблице ниже можно посмотреть основные характеристики этих ДВС.

Часто водители интересуются местонахождением номера двигателя. Сейчас для оформления автомобиля он не требуется, но на практике все же иногда стоит проверять его соответствие. На Z18XE найти его мудрено, он находится на отливе мотора возле КПП. Выбит методом лазерной гравировки.

На ВАЗ-2123 маркировка находится между 3 и 4 цилиндром. Ее без проблем можно считать при такой необходимости.

Обратите внимание, что довольно часто номер подвергается коррозии. Поэтому, после покупки автомобиля с рук рекомендуется проверить качество номера, при необходимости его зачищают

Чтобы защитить маркировку просто смажьте площадку солидолом или литолом.

Двигатель ВАЗ 2123 — особенности

Двигатель ВАЗ 2123 для Нивы Шевроле получил множество изменений, которые в лучшую сторону влияют на его функциональные характеристики.

В отличие от моделей предшественников он имеет иное расположение генератора. Он теперь находится сверху.

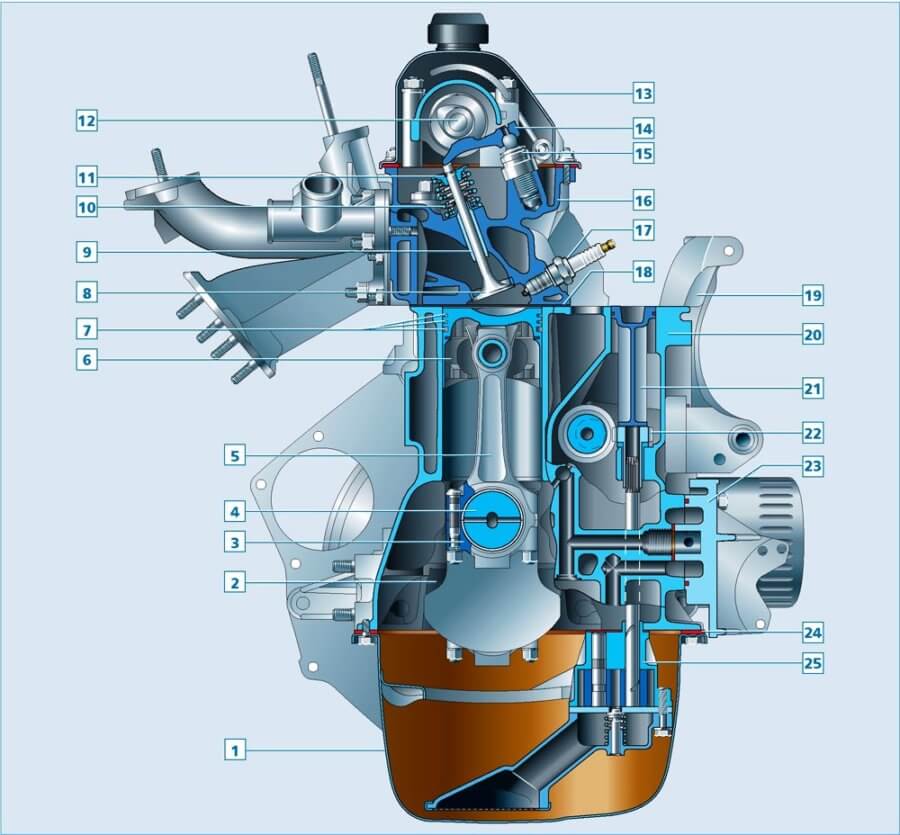

1 — поддон картера; 2 — крышка коренного подшипника; 3 — крышка шатуна; 4 — коленчатый вал; 5 — шатун; 6 — поршень; 7 — поршневые кольца; 8 — клапан; 9 — направляющая втулка клапана; 10 — клапанные пружины; 11 — тарелка; 12 — распределительный вал; 13 — крышка головки блока цилиндров; 14 — рычаг клапана; 15 — гидроопора; 16 — головка блока цилиндров; 17 — свеча зажигания; 18 — прокладка головки блока цилиндров; 19 — кронштейн генератора; 20 — блок цилиндров; 21 — фиксатор шестерни масляного насоса; 22 — шестерня масляного насоса; 23 — кронштейн масляного фильтра; 24 — прокладка поддона картера; 25 — масляный насос

В основе нового блока цилиндров лежит старый, но несмотря на это он имеет свою собственную маркировку. Главное изменение затронуло способ крепления масляного фильтра. В старых моделях он вкручивался напрямую в блок, теперь же для соединения используется специальный кронштейн. Он выполняет еще одну функцию — является опорой для крепления насоса ГУР.

Маховик получил увеличенный диаметр, вследствие чего его рабочая поверхность стала составлять 215 мм.

Установлена новая помпа, внутри которой размещается роликовый подшипник. В отличие от старого шарикового, новый тип подшипника имеет увеличенный ресурс.

Водяной насос, насос ГУР и генератор приводятся в действие от шкива, установленного на коленчатом валу. Система предусматривает натяжной и поддерживающий ролики. Сами шкивы сделаны по особой конструкции, подогнанной под профиль ремня.

1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;

Изменения коснулись и конструкции моторного отсека. Редуктор переднего моста теперь не крепится к двигателю. Это потребовало изменений внутреннего подкапотного пространства.

В двигатель ВАЗ 2123 ставится новая система забора воздуха. Объем ее корпуса существенно увеличился из-за возросшего в размерах воздушного фильтра, который теперь можно реже менять.

Управление двигателем осуществляют также новые контроллеры. В зависимости от модификаций могут устанавливаться контроллеры BOSCH или ЯНВАРЬ.

Какой двигатель стоит на Шевроле Нива

Основной особенностью конструкции данного двигателя внутреннего сгорания является его вертикальное расположение под капотом автомобиля. Впрыск топлива в 4 цилиндра осуществляется под контролем специальной электронной системы, встроенной в мотор. В сравнении с предшественниками, двигатель ВАЗ-2123 новой модификации работает намного тише. Это обусловлено следующими факторами:

• в его конструкцию включен механизм гидравлического натяжения цепей;
• однорядное расположение цепного устройства;
• гидравлика клапанов имеет специальную опору;
• на бобышках головки блока ГБЦ двигателя Шевроле Нива установлены датчики детонации.

Технические характеристики Шевроле Нивы:

1. Мощность двигателя – 80 лошадиных сил.
2. Объем мотора – 1690 см3.
3. Емкость бензинового бака – 58 литров.
4. Максимальная скорость автомобиля – 140 к4м/час.
5. Развиваемый крутящий момент – 127,5 Н.м.
6. Степень сжатия – 9,3 атм.
7. Количество цилиндров – 4 шт.
8. Общее число клапанов – 8 шт.
9. Диаметр цилиндра – 82 мм.
10. Минимально-устойчивые обороты коленвала – 750 об/мин.
11. Вес мотора – 127 кг.

В зависимости от условий эксплуатации, двигатель Шевроле Нива расходует топливо из расчета на 100 километров пробега:

• на загородных трассах – не более 8,8 литров;
• по городским улицам – до 14,1 л;
• комбинированные дорожные условия – не больше 10,8 литров.

Мотор Chevrolet Niva устанавливается на автомобилях Нива 21213, 21214, Шевроле Нива.

Кондиционер и отопитель

Замасливание компрессора кондиционера возможно из-за подтекания нагнетающей трубки. Подтягивать ее надо аккуратно — болт может лопнуть при небольшом усилии. После «грязевой ванны» могут зашуметь подшипники кондиционера.

По отзывам владельцев, зимой недостаточно тепла попадает в ноги к задним пассажирам. Если печка не работает, необходимо проверить трос управления заслонкой.

Радиатор отопителя (1-2 тыс. рублей) начинает подтекать после 100-150 тыс. км. Для его замены приходится демонтировать переднюю панель.

Патрубки отопителя потребуют замены примерно через 200 000 км.

Моторчик отопителя может выйти из строя по прошествии 100-150 тыс. км (2-5 тр).

На какие автомобили устанавливали двигатель 2123

Давайте посмотрим на какие транспортные средства устанавливается этот двигатель модели ВАЗ 2123:

• Chevrole Niva;
• Лада Нива.

Из аналогичных движков иностранного производства выделяют следующие:

• Opel C24NE;
• Renault F3R;
• NissanKA24E;
• Toyota 1RZe.

Отечественные внедорожники максимально дружат с данным движком. Иногда автовладельцы любители при поломке мотора заменяют его ВАЗ 21126. Проблемой становится только впускной коллектор. Но его обычно дорабатывают и устанавливают на толстой прокладке. Тогда н не будет касаться лонжеронов.

Основные проблемы двигателя Шевроле Нива ВАЗ-2123

Среди наиболее частых неисправностей отмечаются следующие пункты:

1. Не включается мотор.
2. Двигатель глохнет в режиме холостого хода и при движении.
3. Снижение мощности силового агрегата.

Причины появления проблем с запуском:

• загрязнения топливопроводов (система промывается водой или очищается при помощи сжатого воздуха);
• засорение топливного фильтра (фильтрующий элемент прочищается или меняется на новое устройство);
• поломка бензинового насоса, узел перестал качать или подает недостаточное количество топлива (необходимо установить новый бензонасос).

Если двигатель часто глохнет, это свидетельствует о неисправностях в топливном насосе, а также регуляторе холостого хода, который нуждается в замене на новый механизм. Мотор может прекращать работать также при попадании воздуха в бензиновые шланги. С целью устранения данного дефекта, рекомендуется исключить повреждения шлангов, мест их фиксации, подтянуть крепления хомутов и пр.

При обнаружении несоответствия мощности двигателя номинальным значениям необходимо проверить регулировки дроссельной заслонки, состояние ее датчика положения. Неисправный датчик ремонту не подлежит, его потребуется просто заменить на новый прибор. Также рекомендуется проверить исправность системы зажигания двигателя (свечей) и количество заряда аккумуляторной батареи.

Конструкционные особенности двигателя 2123 8 клапанов

Давайте глянем на другие конструкционные особенности двигателя модели ВАЗ 2123:

• измененная топливная рампа, на которую устанавливают форсунку от компании Siemens;
• верхнее положение генератора. Номер устройства – 9402.3701-01;
• стартер движка имеет планетарный редуктор;

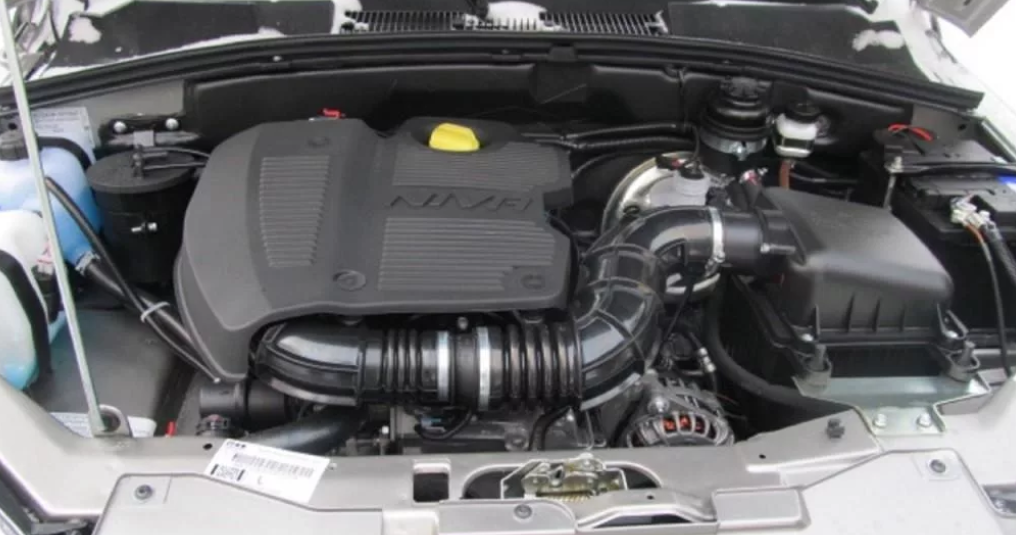

• защищает мотор кожух из пластика;
• управление силовым агрегатом посредством контроллера Bocsh;
• увеличенный объем воздушного фильтрующего устройства.

В этот мотор заливают бензин хорошего качества. Желательно не ниже АИ 95. Тогда силовой агрегат и его детали прослужат длительное время, а при постоянно техническом обслуживании, то и больше 350 тысяч километров пройдет машина с этим движком. АИ 92 и ниже, а также дешевые смазочные материалы только портят движок. Этого не следует забывать при покупке замены горюче-смазочных материалов.

При движении по городу этот движок расходует до 14 литров бензина. На трассах и автобанах, где движение не ограничено и проходит без остановок, то потребление снижается до 8,8 литров. Если это комбинированные дорожные условия, то расход топлива подымается до 10 л на сто километров.
