Основы программирования ЭБУ на примере МИКАС 7.2

Рассматривая основы программирования ЭБУ, остановимся на МИКАС 7.2, который устанавливался на автомобили УАЗ с двигателем УМЗ-4213.10. Блок основан на процессоре Infineon SAF-C509-LM. Аппаратно, блок является близнецом блока Январь 5.1, который устанавливался на автомобили ВАЗ, а с точки зрения вычислительной организации родственником Январь 7.2, так как в обеих блока используется одинаковый процессор Infineon C509.

Микас 7.2

Какую программу использовать для чтения и записи прошивки ?

Так как блок основан на процессоре Infineon C509, то при работе с ним подходит любой загрузчик, работающий с этим процессором, в частности Combiloader 2.1.8, работа с которым была подробно рассмотрена в статье описывающей работу с ЭБУ Январь 7.2.

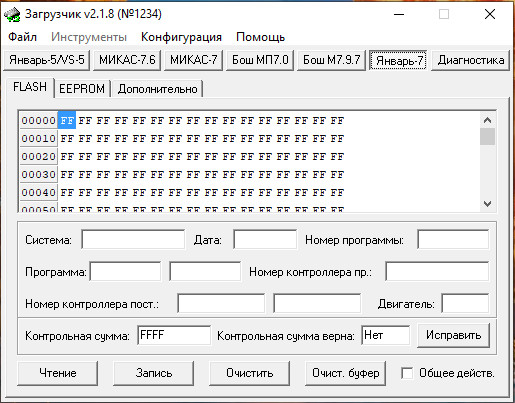

Загрузчик 2.1.8

При работе по чтению и записи, используем вкладку МИКАС-7. В остальном работа ничем не отличается от Январь 7.2 Из оборудования требуется стандартный K-line адаптер. Например VAG-COM 409.1

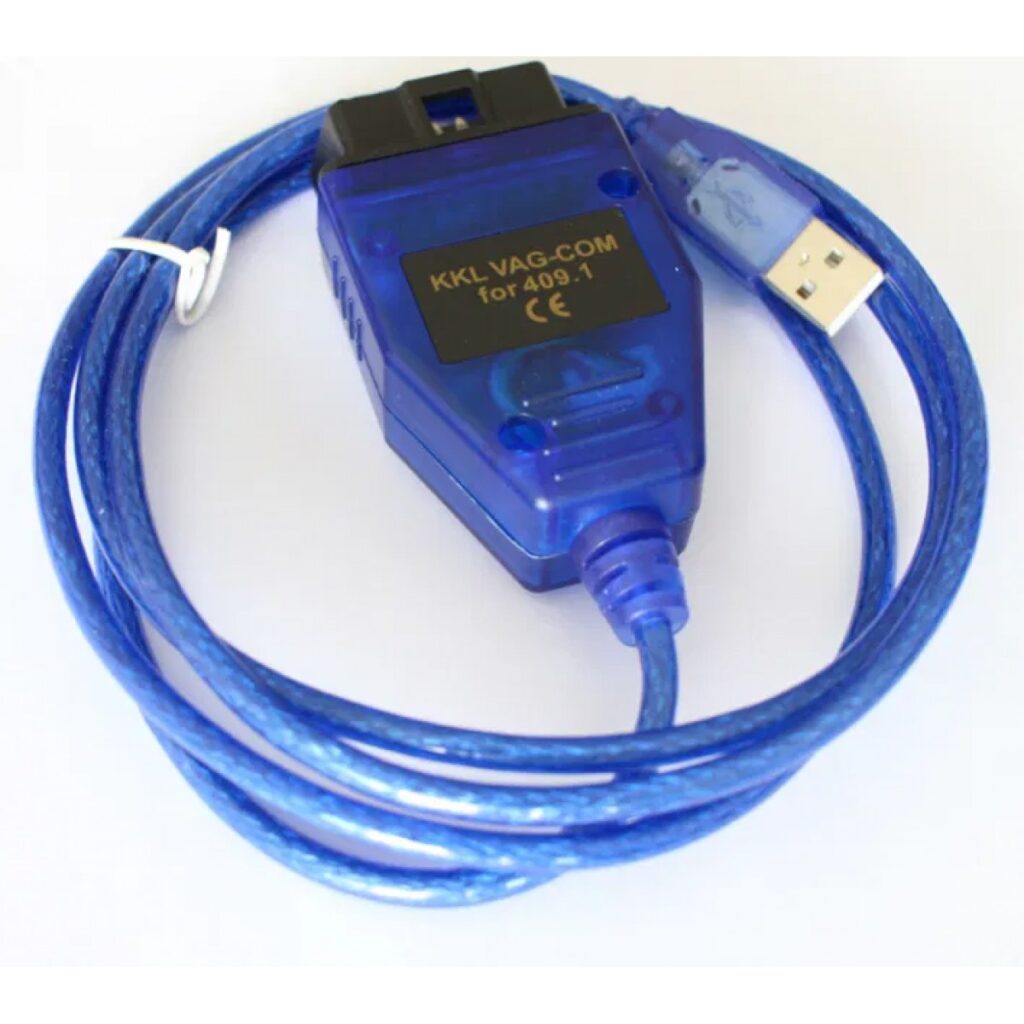

VAG-COM 409.1 — доступный K-Line адаптер

Как подключиться к МИКАС 7.2 ?

Не буду оригинальным и возьму стандартную схему из сети:

Схема для программирования МИКАС 7.2

Могу лишь добавить, что выключатели S1,S2 можно не использовать, и соединить напрямую. Блок перезагружается снятием и подачей + питания с батареи «Bat». Далее стандартная процедура — подаём питание, выбираем в программе вкладку МИКАС-7, запускаем процедуру чтения. Обязательно сохраняем исходную прошивку !

Процедура записи выполняется по аналогичной схеме. Необходимо открыть в программе файл прошивки, включить и выключить питание, затем выполнить команду «запись».

Где взять модифицированную прошивку ?

Существуют специальные редакторы, ориентированные на работу с этим блоком. Так же в силу преклонного возраста ЭБУ, в сети накопилось немало вариантов прошивок, которые вы можете использовать на своё усмотрение. Большой популярностью, пользуются прошивки под газовое оборудование так как очень часто двигатели ЗМЗ и УМЗ, дооснащают возможностью работы на газовом топливе. Так же всегда можно обратиться к специалисту который занимается калибровкой прошивок.

Для примера, выкладываю ссылку на серийную прошивку блока МИКАС 7.2 для автомобиля УАЗ с двигателем УМЗ-4213.10 e0000629-UAZ-E2

Размер прошивки, стандартный для этих блоков и составляет 64 kB.

Есть ли альтернативные методы работы с прошивкой ?

В принципе есть, но как правило применяются при ремонте неисправных блоков. Внимательно рассмотрим фото платы ЭБУ.

Микас 7.2 плата с флэш AM29F010B

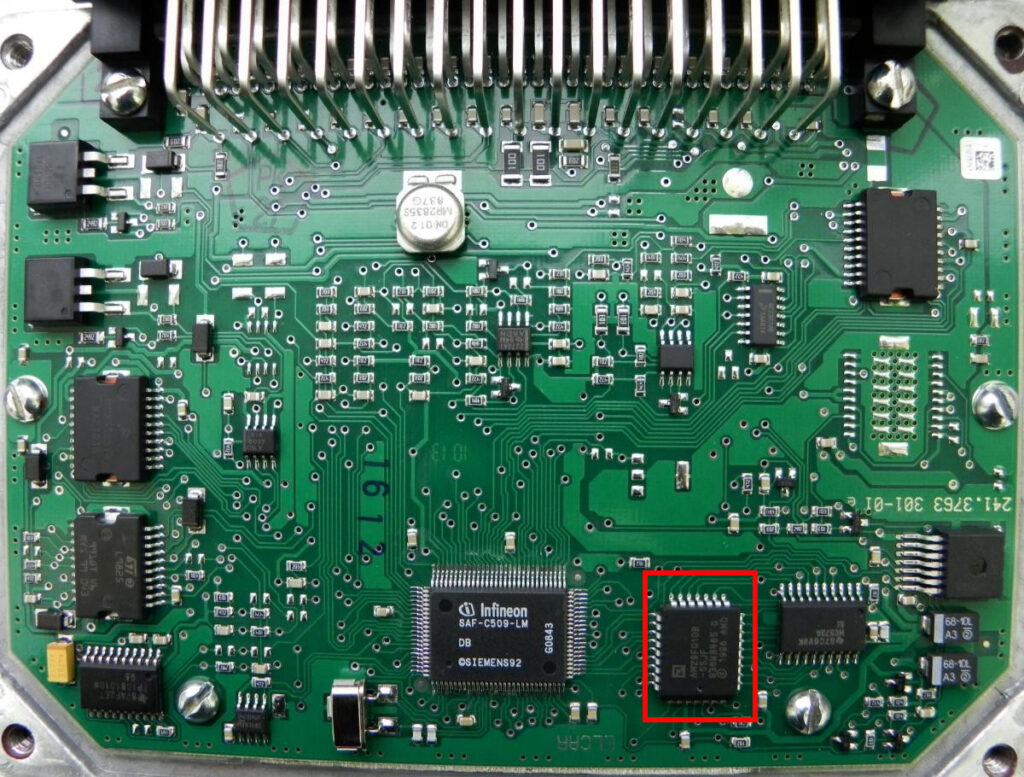

Красным прямоугольником выделена микросхема флэш памяти AM29F010B в корпусе PLCC. Данную микросхему можно прочитать с помощью программатора. Правда самые простые варианты оборудования для этого не годятся. Флэш имеет параллельный интерфейс, и работать с ней будет программатор уровня TL866II и выше. Так же потребуется специальная панелька, для подключения микросхемы к программатору.

Чтение флэш с помощью программатора.

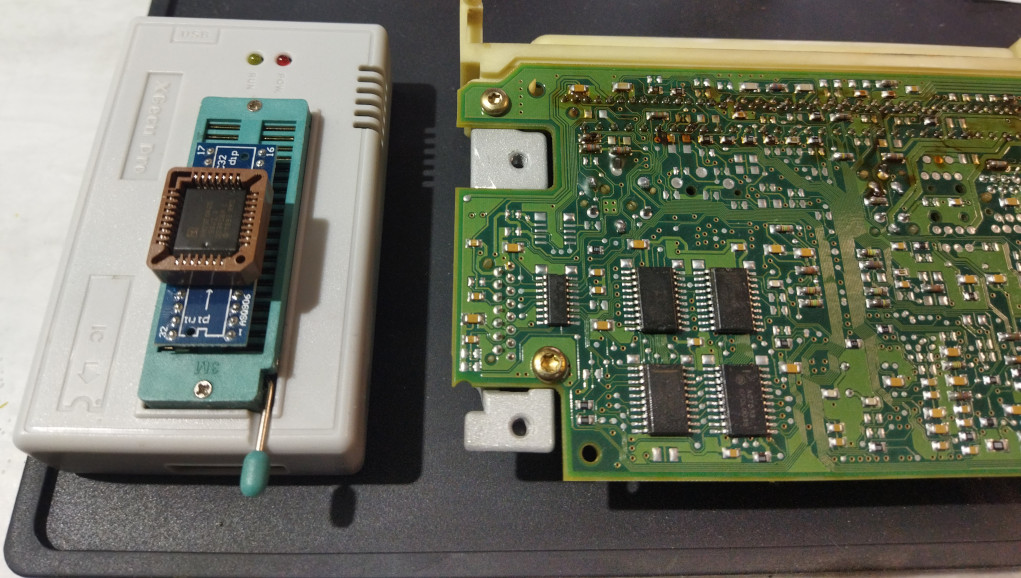

На фото выше, пример микросхемы флэш в корпусе PLCC, установленной в панельку для чтения/записи через программатор.

Блок управления двигателем

Одним из наиболее важных датчиков в системе УАЗа является блок управлением всем двигателем именно в него передают сигналы все датчики установленные в автомобиле. Каждый из датчиков непосредственно связан с блоком. Блок же обрабатывает полученные показание и управляет двигателем. ЭБУ является одним из самых дорогих датчиков установленных в автомобиле.

Признаки неисправности:

Все признаки неисправности ЭБУ схожи с признаками неисправности датчиков. Чаще всего в ЭБУ перегорают ключи управления системой зажигания и, вследствие чего, отказывает один из цилиндров. Такая проблема решается перепайкой ключа.

Подробное описание работы инжекторного двигателя 409

Инжекторный двигатель УАЗ-409 обладает рядом особенностей, которые обеспечивают более эффективную работу и повышают экономичность автомобиля. Эта схема сопровождается компьютерной системой управления двигателем (ЭБУ), которая контролирует все процессы и параметры работы двигателя.

Принцип работы инжекторного двигателя

Инжекторный двигатель работает по принципу подачи топлива в каждый цилиндр индивидуально через форсунки, управляемые электроникой. Такая система позволяет достичь большей точности в подаче топлива и лучшего сгорания, что сказывается на улучшении экологических характеристик двигателя и его мощности.

Процесс работы инжекторного двигателя можно разделить на несколько этапов:

• Запуск двигателя: При запуске двигателя ЭБУ контролирует состояние различных систем и сигнализирует возможные проблемы. После успешного запуска, двигатель переходит в режим холостяка.
• Режим холостого хода: В этом режиме двигатель работает на минимальных оборотах, поддерживаемых ЭБУ. Форсунки подают минимальную дозу топлива для обеспечения плавного и стабильного холостого хода.
• Ускорение: При нажатии на педаль акселератора, ЭБУ увеличивает подачу топлива через форсунки, что позволяет двигателю разгоняться.
• Круиз-контроль: В данном режиме можно установить постоянную скорость движения. ЭБУ автоматически подстраивает подачу топлива, поддерживая постоянные обороты двигателя.
• Тяговый режим: При использовании большой мощности, форсунки подают большое количество топлива для обеспечения высокой производительности двигателя.
• Торможение: При торможении двигатель переходит в режим топливной экономии, минимизируя подачу топлива и уменьшая обороты двигателя.

Компоненты инжекторной системы

Инжекторная система УАЗ-409 включает следующие компоненты:

1. Электронный блок управления (ЭБУ): Основной элемент системы, который получает информацию о работе двигателя и управляет подачей топлива через форсунки.
2. Датчики: Система оборудована рядом датчиков, которые передают информацию о состоянии двигателя, такую как температура, давление, скорость вращения коленвала и т.д.
3. Форсунки: Осуществляют подачу индивидуальных порций топлива в цилиндры двигателя.
4. Топливный насос: Подает топливо из бака к форсункам.
5. Дроссельная заслонка: Регулирует количество впускаемого воздуха для обеспечения оптимальной работы двигателя.

Все эти компоненты работают в синхронизации под управлением ЭБУ, что позволяет обеспечить эффективную работу и оптимальное соотношение топлива и воздуха в смеси.

Надежность и долговечность

Эбу УАЗ Буханка с инжекторным двигателем 409 известна своей высокой надежностью и долговечностью. Эта модель обладает прочной конструкцией и высококачественными материалами, что обеспечивает ей долгий срок службы.

Двигатель 409 изначально разрабатывался с учетом высоких требований к надежности и долговечности. Он обладает простой конструкцией, что упрощает его обслуживание и увеличивает его надежность. Также это позволяет легко заменить необходимые детали в случае необходимости.

Двигатель 409 также характеризуется высокой мощностью, что позволяет автомобилю уверенно ехать по любым дорогам и преодолевать препятствия. Он обладает хорошей управляемостью и отличными динамическими характеристиками, что делает его идеальным выбором для городской эксплуатации.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электропроводка отечественной Буханки

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Роль и принцип работы электронного блока управления:

Электронный блок управления (ЭБУ) является основной частью системы впрыска топлива двигателя УАЗ Буханка с инжектором 409. ЭБУ выполняет ряд важных функций, обеспечивая правильную работу двигателя и оптимальное потребление топлива.

Основная роль электронного блока управления состоит в контроле и регулировке работы инжекторов, дозировке впрыска топлива, а также коррекции зажигания. ЭБУ получает информацию с различных датчиков, анализирует ее и принимает соответствующие решения для обеспечения оптимальной работы двигателя.

Принцип работы ЭБУ состоит в следующем:

1. Сбор информации: ЭБУ получает данные с датчиков, таких как датчик давления во впускной коллекторе, датчик кислорода, датчик положения дроссельной заслонки и др.
2. Анализ данных: Собранные данные анализируются ЭБУ с помощью алгоритмов и программного обеспечения. ЭБУ определяет оптимальное время впрыска топлива и коррекцию зажигания в зависимости от текущих условий работы двигателя.
3. Выдача команд: После анализа данных, ЭБУ выдает команды инжекторам для регулировки впрыска топлива и системе зажигания для коррекции зажигания.
4. Мониторинг: ЭБУ постоянно мониторит работу двигателя, контролируя параметры и корректируя их при необходимости.

Таким образом, электронный блок управления играет важную роль в обеспечении правильной работы двигателя УАЗ Буханка с инжектором 409. Он контролирует впрыск топлива и зажигание, обеспечивая оптимальное потребление топлива и высокую производительность двигателя.

Видео «Как быть, если пропала зарядка генератора УАЗ?»

Что нужно знать о ремонте генераторного устройства — инструкция по замене реле регулятора представлена в ролике ниже (автор видео — Олег Переплеткин).

Автомобили 5 марта 2017

Автомобили УАЗ – это, пожалуй, самые распространенные внедорожники в нашей стране. Высочайшая ремонтопригодность, простота конструкции, надежность – все это факторы, способствующие их популярности уже многие десятилетия. К сожалению, механика, какой бы надежной она ни была, все же не вечна. В том числе и приборы электрооборудования. Отказов в их работе множество, но самый ответственный элемент – генератор электрического тока. О нем и пойдет сегодня речь.

Что такое генератор

Конструктивно устройство повторяет обычный электродвигатель с той разницей, что ротор приводится в движение при помощи ременной передачи от шкива коленвала и своим вращением активизирует в обмотке переменный ток, который при помощи выпрямительного блока преобразуется в постоянный.

Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя. Поэтому генератор снабжается регулятором выходного напряжения, который его стабилизирует. Механизм работает независимо от частоты вращения ротора.

УАЗ «Буханка» взаимозаменяемость ЭБУ .

ЭБУ (Bosch M17.9.7 220695-376301 4 -00 ) взаимозаменяем с ЭБУ (Bosch M17.9.7 220695-376301 3 -00) .

А вообще проверенно лично, (Bosch M17.9.7220695-376301 4 -00) работает вместо (Bosch M17.9.7 220695-376301 3 -00), но обратное не проверялось.

Вот в чем вопрос, ЭБУ (Bosch M17.9.7 220695-376301 3 -00) взаимозаменяем с ЭБУ (Bosch M17.9.7220695-376301 4 -00) .

Есть в продаже: ЭБУ (Bosch M17.9.7 220695-376301 3 -00) Нет в продаже: ЭБУ (Bosch M17.9.7220695-376301 4 -00)

В чем отличие Bosch M Е 17.9.7 от Bosch M17.9.7 .

Спасибо! SNN

А вот ЭБУ (Bosch M17.9.7 220695-376301 3 -00) можно вместо ЭБУ (Bosch M17.9.7220695-376301 4 -00) .

Пробовали наоборот ЭБУ (Bosch M17.9.7220695-376301 4 -00) вместо ЭБУ (Bosch M17.9.7 220695-376301 3 -00) работает, но что-то боимся пихать 13й вместо 14го.

Изображения:

пеший

пеший

Еще вопрос, проводка разная у авто с разными ЭБУ? А точнее у 14го и у 13го. Есть у кого схема на УАЗ с ЭБУ (Bosch M17.9.7 220695-376301 4 -00) и (Bosch M17.9.7 220695-376301 3 -00).

Тут как-то УАЗ заглох, молчал БН, кое-как нашли предохранитель БН, слушали где щелкает реле у исправного УАЗ с (Bosch M17.9.7 220695-376301 3 -00) и в том-же месте нашли реле у УАЗ с (Bosch M17.9.7220695-376301 4 -00), предохранитель находится в разъеме реле, и причем предохранитель допотопного вида, неужели в 21веке нельзя сделать блок флажковых предохранителей и блок-коробка с реле.

Добавлено через 2 минуты

Хозяин боится, у УАЗ с ЭБУ (Bosch M17.9.7220695-376301 4 -00) есть ABS, но по идеи у этой системы свои мозги отдельно расположены.

Добавлено через 8 минут

УАЗик у которого родной ЭБУ (Bosch M17.9.7 220695-376301 3 -00), нормально завелся на 1 4 м ЭБУ и ровненько тарахтел на ХХ.

пеший

Блоки абсолютно одинаковые. цифры лишь для систематизации 13 буханка, 14 хантер.

Мало того, блоки МЕ для ВАЗ и для УАЗ тоже одиноаковые. Если память не изменяет, там отличие всего в одном толи резисторе, толи конденсаторе.

Мешает ещё то что не продают ЭБУ (7220695-376301 4 -00), нет в наличии ни родных «Made in Венгрия» ни «Bosch», а вот (220695-376301 3 -00) есть в продаже, только я сам не ездил искать, ездил искать хозяин у которого 14й ЭБУ стоит, говорит что есть 13е, но Венгрия или Bosch я не знаю, у нас пока новые УАЗы а ЭБУ ищем в запас. ЭБУ 14й рабочий, из за чего сгорел предохранитель БН . из за коротыша в проводки ЛЗ . Весь жгут ЛЗ прилип к выхлопной. Поехал брать 13й в запас, но везде в магазинах отговаривали, мол различия могут быть. И еще мы в России живем, хозяин 14го ЭБУ с разорванной проводкой ЛЗ и не собирается её восстанавливать, замотал изолентой и все, говорит едет да и ладно. Боится одного, как-бы ещё чего не сгорело.

Добавлено через 4 минуты

Блоки абсолютно одинаковые. цифры лишь для систематизации 13 буханка, 14 хантер.

Мало того, блоки МЕ для ВАЗ и для УАЗ тоже одиноаковые. Если память не изменяет, там отличие всего в одном толи резисторе, толи конденсаторе.

Преимущества инжектора перед карбюратором

Инжекторная система питания автомобиля УАЗ-Буханка 409 с двигателем имеет несколько преимуществ перед карбюраторной системой:

1. Более точное дозирование топлива: Инжекторная система позволяет контролировать и регулировать подачу топлива в цилиндры с высокой точностью. Это обеспечивает более равномерную и эффективную работу двигателя.

2. Улучшенная экономичность: Благодаря более точной подаче топлива и возможности оптимизации работы двигателя, инжекторная система позволяет снизить расход топлива и улучшить экономичность автомобиля.

3. Более высокая производительность: Инжектор обеспечивает более эффективное смешивание топлива с воздухом, что позволяет получить улучшенную мощность и динамические характеристики двигателя.

4. Лучшая стабильность работы: Инжекторная система обеспечивает более стабильную работу двигателя в различных условиях эксплуатации, таких как холодный старт, низкие температуры окружающей среды и др.

5. Более низкий уровень выбросов: Инжекторная система позволяет более эффективно контролировать состав отходящих газов, что способствует снижению вредных выбросов и негативного воздействия на окружающую среду.

Все эти преимущества делают инжекторную систему питания более предпочтительной по сравнению с карбюраторной системой при эксплуатации автомобиля УАЗ-Буханка 409.

Вопрос: датчик HLM2-4.7 Bosch

Может, объяснишь тогда, что за датчик HLM2-4.7 Bosch, под который делаются серийные прошивки для патриотов? Вроде, как только в прошлом году патриоты запущены в производство?

ДМРВ HLM2-4.7 Bosch (0 280 218 014) фирмы BOSCH снят с серийного производства в далеком 1991 году. Все фирмы перешли на пленочные датчики, так как у нитяных датчиков после пробега 120 тыс. км уходит расходная (выходная) характеристика.

Да и платина за период с 1978 по 1991 год значительно подорожала. И ещё одно обстоятельство, заставило перейти на пленочные датчики – это применение альтернативных топлив – бутан-пропана и метана (биогаз), так как прожиг ДМРВ после остановки ДВС мог поджечь топливновоздушную смесь во впускном коллекторе.

На УАЗ с 2002 года перестали ставить ДМРВ нитяного типа. Стали ставить пленочные датчики: 1. HFM5-4.7 (каталожный номер фирмы Bosch 0 280 212 037); 2. 62С/11 фирмы Siemens — обозначение по «русски» — 20.3855.

Последний ДМРВ значительно лучше. Так отказов за эти годы практически нет. 1 или 2 случая, и то, при спорных обстоятельствах. А вот, ДМВР 0 280 212 037 фирмы Bosch, в наших Российских условиях зарекомендовал себя плохо.

Эбу УАЗ буханка инжектор 409 двигатель

У уаз буханки инжекторного типа двигателя 409 установлено ЭБУ серии 409. Это специальное устройство, которое собирает информацию от различных датчиков, анализирует ее и регулирует работу двигателя. ЭБУ получает данные от датчиков давления, температуры воздуха и охлаждающей жидкости, положения дроссельной заслонки и других параметров, а затем применяет нужные корректировки.

Неправильная работа ЭБУ может привести к ухудшению экономичности двигателя, потере мощности, нестабильности работы, а также к большему выбросу вредных веществ в атмосферу

Поэтому важно следить за состоянием ЭБУ и проводить своевременный ремонт

Ремонт ЭБУ УАЗ буханка инжектор 409 двигатель производится специалистами в сервисных центрах. Они проводят компьютерную диагностику, определяют причину неисправности, заменяют неисправные элементы или целиком ЭБУ. По завершении ремонта производится проверка и настройка работы системы.

Необходимо отметить, что к ремонту ЭБУ уаз буханка инжектор 409 двигатель нельзя приступать самостоятельно. Это сложное устройство, требующее специальных знаний и оборудования. Лучше всего доверить ремонт квалифицированным специалистам, чтобы избежать дополнительных проблем. Также рекомендуется проводить регулярное техническое обслуживание и проверять состояние датчиков, чтобы предотвратить возможные неисправности.

Общая информация

Серийный выпуск автомобиля УАЗ модификации «Hunter» начался девятнадцатого ноября 2003 года. Предшественники машины, модификации: 3151, 31512, 31514, 31519, 3153 выпускались с 85 по 2007 год. Основоположник, заложивший принципы вездеходной модели, УАЗ-469, выпускался с 72 по 85 год. Для большинства поклонников стало неожиданным прекращение выпуска автомобиля в 2014 году. Однако годом позже, создание возобновилось, только модификация соответствовала повышенным нормам экологии класса Евро-5.

Схема электрооборудования УАЗ «Hunter» с впрыском топлива:

Схема электропроводки УАЗ Хантер выполнена по принципу одного проводника, вторым выступает корпус автомобиля. Электрические цепи, управляющие силовой установкой с несколькими проводниками, на остов замыкание идёт только через электронный блок. Связь с другими потребителями происходит посредством замка зажигания. В составе комбинированного выключателя точка взаимодействия и механизм предотвращающий воровство. Контур безопасен, поскольку значение бортового напряжения не превышает двенадцати вольт.

Консоль машины оборудована устройствами размыкания дорожного света и фонарей против тумана. Кроме того, предусмотрены регуляторы режима работы электрического вентилятора печки. В единый блок, расположенный на переключателях под рулём автомобиля объединены: фары, лампы поворота, очистители стекла, брызгалка очистительной жидкости. Устройства, потребляющие больше мощности, подключаются через реле электромагнитов.

Датчики, связанные с работой ЭБУ УАЗ Буханка инжектор 409 двигатель:

• Датчик положения дроссельной заслонки (ДПДЗ) — позволяет ЭБУ определить положение дроссельной заслонки, что необходимо для регулирования подачи топлива и обеспечения оптимальной работы двигателя.
• Датчик коленчатого вала (ДКВ) — измеряет положение коленчатого вала двигателя. Эта информация необходима для определения фазы зажигания и контроля работы двигателя.
• Датчик давления воздуха (ДДВ) — измеряет давление воздуха во впускной системе. Данный датчик помогает определить объем поступающего воздуха и корректировать подачу топлива соответствующим образом.
• Датчик температуры охлаждающей жидкости (ДТОЖ) — измеряет температуру охлаждающей жидкости в двигателе. Эта информация используется для управления системой охлаждения двигателя и корректировки работы ЭБУ.
• Датчик кислорода (Лямбда-зонд) — контролирует концентрацию кислорода в отработавших газах перед катализатором. Информация от данного датчика используется для регулирования помеси топлива и воздуха.

Эти датчики являются важными компонентами системы управления двигателем УАЗ Буханка инжектор 409. Они обеспечивают достоверную информацию о параметрах работы двигателя, которая используется ЭБУ для оптимизации работы двигателя, снижения расхода топлива и соблюдения экологических стандартов.

Что такое ЭБУ на УАЗ Патриот

Электронный блок управления, или ЭБУ, расположенный в моторном отсеке, обеспечивает корректировку состава смеси для поддержания стехиометрического соотношения (объем окислителя соответствует норме для сгорания топлива).

Внутри установлены микропроцессор и модуль памяти для хранения прошивки (картографии работы силового агрегата в зависимости от внешних погодных факторов, качества топлива и состояния двигателя).

Интересный материал тут: подключение генератора уаз

Функциональность блока управления

Контроллер обеспечивает:

• корректировку момента опережения зажигания;
• изменение состава топливовоздушной смеси в зависимости от температуры двигателя и сигналов от датчика кислорода на УАЗ Патриот;
• поддержку режима холостого хода;
• отключение подачи топлива при достижении предельно допустимой частоты вращения;
• фиксацию ошибок с включением контрольного индикатора Check Engine.

Это Вас заинтересует: датчик холостого хода уаз 409 двигатель инжектор

Какие датчики контролирует

Контроллер получает информацию от датчиков:

• температуры антифриза;
• концентрации кислорода до и после нейтрализатора;
• массового расхода воздуха;
• положения дроссельной заслонки и педали акселератора;
• скорости движения;
• частоты вращения и положения коленчатого вала;
• температуры воздуха на впуске;
• напряжения в бортовой сети;
• детонационного сгорания.

Интересный материал тут: дроссельная заслонка уаз патриот

Контроллер получает информацию от различных датчиков.

Сигналы обрабатываются микропроцессором, который корректирует работу форсунок подачи топлива и динамически регулирует угол опережения зажигания. По мере прогрева рубашки охлаждения блок подает команду на включение вентилятора на радиаторе.

Состав электронного блока управления и его основные функции

Электронный блок управления (ЭБУ) является важной частью системы впрыска топлива и управления двигателем в автомобиле УАЗ Буханка с инжекторным двигателем 409. Он выполняет ряд функций, необходимых для эффективной работы двигателя и поддержания оптимальных параметров работы

Состав электронного блока управления:

1. Микроконтроллер: основной элемент ЭБУ, отвечает за обработку и анализ сигналов от датчиков и управление исполнительными устройствами.
2. Память: хранит программу и данные, необходимые для работы ЭБУ.
3. Аналогово-цифровые преобразователи (АЦП): преобразуют аналоговые сигналы от датчиков в цифровой формат для дальнейшей обработки микроконтроллером.
4. Цифро-аналоговые преобразователи (ЦАП): преобразуют цифровые сигналы от микроконтроллера в аналоговый формат для управления исполнительными устройствами.
5. Интерфейсы связи: обеспечивают взаимодействие с другими системами автомобиля, такими как диагностический разъем или система дистанционного считывания информации.

Основные функции электронного блока управления:

Электронный блок управления является ключевым компонентом системы впрыска топлива и управления двигателем в УАЗ Буханка. Он обеспечивает оптимальную работу двигателя, экономичность и надежность автомобиля, а также облегчает диагностику и обнаружение неисправностей.

Основные компоненты ЭБУ УАЗ Буханка инжектор 409 двигатель:

• Центральный блок управления (ЦБУ) — основная часть ЭБУ, отвечающая за обработку сигналов и выполнение команд для управления работой двигателя.
• Датчик давления воздуха (ДДВ) — измеряет давление воздуха перед впускным коллектором, информирует ЦБУ для определения нужного количества топлива, которое должно быть подано в цилиндры.
• Датчик температуры охлаждающей жидкости (ДТОЖ) — измеряет температуру охлаждающей жидкости и передает информацию в ЦБУ. Это позволяет адаптировать работу двигателя в зависимости от температуры.
• Датчик положения дроссельной заслонки (ДПДЗ) — измеряет положение дроссельной заслонки и сообщает ЦБУ о степени открытия или закрытия заслонки. Эта информация используется для регулирования подачи топлива.
• Датчик кислорода (ДК) — измеряет количество кислорода в отработавших газах и передает информацию в ЦБУ. На основе этой информации ЦБУ регулирует смесь топлива и воздуха для оптимальной работы двигателя.
• Датчик скорости — измеряет текущую скорость движения автомобиля и передает информацию в ЦБУ. Эта информация может использоваться для управления соотношением передач и других функций.

Также, к основным компонентам ЭБУ можно отнести:

• Электромагнитный клапан регулятора холостого хода — контролирует количество подаваемого воздуха на холостом ходу, чтобы поддерживать стабильную работу двигателя на холостом ходу.
• Клапан рециркуляции отработавших газов (EGR) — перенаправляет часть отработавших газов во впускной коллектор для повторного сжигания. Это позволяет уменьшить выбросы вредных веществ.
• Электромагнитный клапан обратки топлива — регулирует давление топлива в системе впрыска, чтобы обеспечить оптимальный процесс смешения топлива и воздуха.

Все эти компоненты работают вместе, чтобы обеспечить эффективную и надежную работу двигателя УАЗ Буханка с инжектором на базе 409 двигателя.
