5 способов проверки датчика температуры охлаждающей жидкости на автомобиле

Как снять датчик

Крепление может быть различным, поэтому, опять же, ищите информацию по конкретному авто. Но чаще всего он просто закручивается по резьбе. Тогда его корпус имеет шестигранную форму.Последовательность действий следующая:

1. Отсоединяете «минусовую» клемму АКБ.
2. Находите датчик.
3. Отсоединяете проводку.
4. Частично сливаете антифриз (если датчик находится достаточно высоко, это можно пропустить, уточняйте по конкретной модели). Также этого можно не делать, если разыскать заглушку (например, подходящий болт) и быстро поставить ее на место снятой детали.
5. Выкручиваете датчик (если он на резьбе), или открепляете другим способом, предусмотренным конструкцией.

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

• Поломка термостата.
• Нарушения в работе температурного датчика охлаждающей жидкости.
• Неисправность самого индикатора и стрелки датчика.
• Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма. Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную

Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Причины выхода из строя датчиков температуры

Основными причинами поломок термостатов являются:

1. Частые стирки на больших температурах. Такие температурные режимы влияют на скорейший износ многих деталей стиральных машин, а также негативно отражаются на качестве тканей стираемых вещей. Современные моющие средства имеют достаточно высокую эффективность при удалении загрязнений даже на низких температурах стирок;
2. Нестабильное напряжение в питающей электрической сети. Колебания напряжения пагубно влияет на любые электронные компоненты, а короткие замыкания моментально выводят их из строя. Для использования стиральной машинки лучше всего проводить отдельную линию электропроводки от счётчика вашего жилища.
3. Провода должны иметь достаточное сечение во избежание перегрева изоляции. Наличие заземления прибора обязательно. Для собственной безопасности нужно установить УЗО (устройство защитного отключения).

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

• если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
• если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

1. Отсоедините разъем от измерителя.
2. Включите зажигание.
3. Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

1. Отбросьте контакты от датчика.
2. Установите ражим измерения сопротивления на мультиметре.
3. Измерьте параметр между выводами.
4. Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

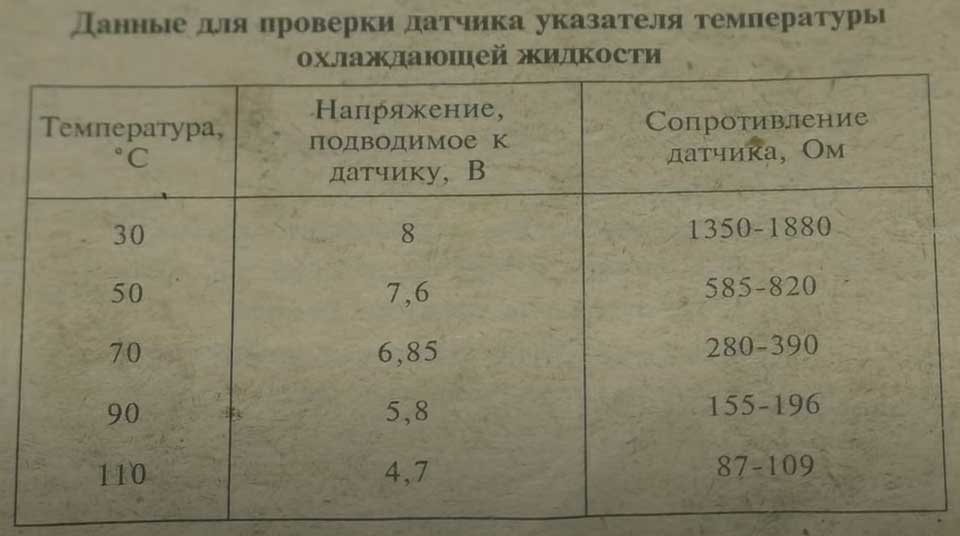

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Проверка датчика температуры охлаждающей жидкости ВАЗ 2115

Что такое датчик температуры охлаждающей жидкости?

Датчик температуры охлаждающей жидкости – это устройство, которое дает сигнал автомобильной электронной системе управления о температуре охлаждающей жидкости в двигателе. Эта информация необходима для правильного функционирования двигателя и определения необходимости регулировки топливного потока.

Как проверить датчик температуры охлаждающей жидкости?

Для проверки датчика температуры охлаждающей жидкости ВАЗ 2115 необходимо использовать мультиметр. Следуйте этим шагам:

1. Отключите провод от датчика температуры охлаждающей жидкости
2. Установите мультиметр на режим измерения сопротивления
3. Подключите один из зажимов мультиметра к клемме датчика температуры охлаждающей жидкости, а другой зажим – к земле
4. Проверьте сопротивление датчика. Если оно соответствует значению, указанному в инструкции к автомобилю, то датчик в порядке

Если значение сопротивления не соответствует значению в инструкции, то датчик неисправен и нуждается в замене.

Проверка датчика с помощью мультиметра

Понять, что датчик не работает, очень легко. Достаточно замерить его сопротивление, не демонтируя с автомобиля. Если на холодной машине параметр сопротивления стремится к нулю – это явный обрыв цепи. Датчик неисправен.

Для качественной проверки температурного датчика необходимо знать его токовую характеристику. Найти её можно, но сложно. Поэтому применяется обобщённая методика проверки. Выполнить проверку без снятия с блока цилиндров можно двумя путями:

• Тестер переводится в режим замера сопротивления, щупы подсоединяются к контактам, выполняется замер сопротивления при различных значениях температуры ОЖ. Обычно, при температуре охлаждающей жидкости в пределах 0-5 С сопротивление датчика находится на уровне 7500-9000 Ом, при температуре 30-40 С – в диапазоне 1500-2300 Ом, а при температуре ОЖ 80-90 С оно составляет менее 1000 Ом. Если показания на табло мультиметра резко отличаются от обозначенных выше, скорее всего, с исправностью ДТОЖ имеется проблема;
• Тестер переводится в режим измерения уровня постоянного напряжения. Диапазон измерения устанавливается на отметке «20» или «30» вольт. К контактам датчика подсоединяются щупы прибора. При работающем двигателе, если температура охлаждающей жидкости поддерживается в нормальных пределах, напряжение на контактах колеблется в пределах 5 В с погрешностью 1,5 В. Т.е. его нормальный уровень — 3,5-6,5 В.

Некоторые автомобилисты часто спрашивают: «Как прозвонить датчик самостоятельно?». Глубокое заблуждение. Его не нужно прозванивать. Если внутренняя терморезистор имеет короткое замыкание или обрыв цепи соединения, его сопротивление будет составлять ноль Ом.

Проверить это очень просто. При работающем двигателе снимается фишка с датчика, ЭБУ подаёт сигнал на включение вентилятора охлаждения радиатора. Электронная система управление воспринимает нулевое сопротивление как критическую температуру двигателя и включает интенсивное охлаждение. Хотя на самом деле – это отказ термочувствительного элемента.

Важность проверки датчика температуры

Датчик температуры — важный элемент системы охлаждения

Датчик температуры входит в систему охлаждения автомобиля и отвечает за передачу данных о температуре охлаждающей жидкости в компьютер управления двигателем. Эта информация влияет на работу многих систем машины, таких как система подачи топлива, зажигания и другие. Если датчик температуры работает неправильно, то могут возникнуть проблемы с работой двигателя и ухудшение его производительности, повышенный расход топлива и другие проблемы.

Проверка датчика температуры помогает предотвратить поломки и высокие затраты на ремонт

Многие проблемы, связанные с работой двигателя, могут быть связаны с неправильной работой датчика температуры. Если вы заметили, что у вас возникли проблемы со стартом двигателя, работой системы охлаждения или повышенным расходом топлива, то необходимо проверить работу датчика температуры. Раннее обнаружение проблемы поможет предотвратить ее развитие и уменьшить затраты на ремонт.

Необходимо проверять датчик температуры регулярно

Чтобы избежать проблем с работой двигателя и системы охлаждения, рекомендуется проверять датчик температуры регулярно. Это можно сделать самостоятельно, используя мультиметр и следуя инструкции по проверке. Если вы не уверены в своих способностях, то лучше обратиться к специалистам, которые проведут диагностику и устранят неисправности, если они найдутся.

ДТОЖ – что это такое в машине?

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактное устройство, расположенное в корпусе радиатора либо, часто, во внешней части корпуса силового агрегата – так называемой «рубахе» совокупности охлаждения.

Назначение

Датчик предназначается для определения температуры охлаждающей жидкости, которая выводится на информационный индикатор, расположенный в панели устройств авто.

Кроме этого функцией датчика есть активация включения вентилятора охлаждения, что понижает температуру антифриза в случае, если она превышает критические значения (более 80 градусов Цельсия). Делается это для того, дабы избежать вскипания антифриза и, как следствие, перегрева мотора.

Видео — нюансы, которые связаны с датчиками температуры охлаждающей жидкости на Фольксваген Пассат Б3:

Подобное назначение датчика было характерно для карбюраторных двигателей. Сейчас, с развитием инжекторных совокупностей впрыска, на ДТОЖ возлагается значительно большее число функций. К ним возможно отнести:

• повышение оборотов двигателя на этапе прогрева для оптимизации выхода мотора на рабочий режим;
• открытие или закрытие клапана рециркуляции выхлопных газов;
• установка угла опережения зажигания и т.д.

Принцип работы

Функционирование ДТОЖ осуществляется на базе физических особенностей материала датчика поменять собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, он складывается из двух конусообразного рабочего и электропроводящих контактов элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, так, датчик «выдает» данные о температуре и достижении ее критических значений.

На современных авто за считывание таковой информации «отвечает» электронный блок управления ЭБУ, что и отдает управляющие команды для совокупности зажигания, и разбирает работоспособность самого датчика.

Виды

Условно возможно выделить два типа ДТОЖ: механический и цифровой. В чем их отличия и сходство?

Механический

Механический ДТОЖ представляет собой несложный узел, где передача информации об трансформации сопротивления материала выполняется, так сообщить, в «аналоговой» форме – при помощи электрического сигнала. Таковой датчик напрямую соединен с указателем температуры охлаждающей жидкости, что есть, по сути, несложным омметром со шкалой, проградуированной в градусах Цельсия.

С узлом соединено реле, которое замыкается при достижении критической температуры и приводит к срабатыванию вентилятора охлаждения. Такие датчики видятся на машинах с карбюраторными моторами, включая все отечественные «Жигули».

Цифровой

Цифровой ДТОЖ по собственной конструкции не резко отличается от механического, но передача сигнала происходит при помощи шины конкретно в цифровой блок управления ЭБУ.

Встроенный процессор создаёт первичный анализ информации, выводя информацию о температуре на приборную панель, и давая команды совокупности зажигания. Включение вентилятора в этом случае производится кроме этого при помощи команды от ЭБУ.

Как демонтировать

Многие водители путаются, где находится датчик температуры в системе, который дает информацию на ЭБУ, а где приборный узел. В Калине первый контроллер врезан в термостат, который расположен на патрубке выхода ОЖ с мотора. Передающий датчик расположен рядом, найти его можно по тонкому проводу.

Все работы по снятию и установке деталей проводятся на выключенном моторе при отсоединенной минусовой клемме АКБ. Порядок демонтажа по шагам:

1. Ослабить винт крепления муфты воздушного шланга к корпусу воздушного фильтра. Это позволит добраться до датчика приборов. При необходимости, снять корпус воздушного фильтра для хорошего доступа к датчикам.
2. Снять экран или крышку двигателя, приложив силу, вынуть крышку с защелок.
3. Слить с радиатора ОЖ. На Калине используются тосол или антифриз. Для этого жидкость нужно охладить, но опытные водители проводят замену без сливания тосола. В этом случае потребуется все работы по замене проводить быстро и четко. Поэтому, если датчик меняется впервые, ОЖ лучше слить, чтобы не образовалась воздушная пробка в системе.
4. Отсоединить колодку проводов.
5. Накидной головкой или ключом на 19 вывернуть датчик с посадочного места. Если ОЖ не сливать, с отверстия польется антифриз. Поэтому опытные водители, которые ленятся его сливать, моментально зажимают отверстие пальцем и вставляют новый.

Установка элементов проводится в обратном порядке — в отверстие вставляется датчик, закручивается, присоединяется к колодке проводов, заливается антифриз. Проверяется работоспособность системы после подсоединения АКБ.

Спидометры

Спидометр 81.3802010

Диаметр 140мм, работает от бортовой сети 24 вольта. Применяется в основном на Камазах или Мазах. Имеется счетчик общего и суточного пробега и сигнализатор превышения предельной скорости.

Диаметр 140мм, работает от бортовой сети 12 вольта. Применяется на ГАЗ, КАЗ и ПАЗ.

Спидометр 85.3802010

Диаметр 100мм, работает от бортовой сети 12 вольта. Применяется на ГАЗ, УАЗ и ЗИЛ. Счетчик суточного и общего пробега. Очень компактный с глубиной всего 7 сантиметров.

Купить эти комплектующие можно практически у любого поставщика или на Автоприбор» г.Владимир.

скажите какой датчик подойдёт к тахографу siemens vdo а/м маз 1999г.

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификации, плюсы и минусы

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

• -60 С — 2,13 В;
• -40 С — 2,33 В;
• -20 С — 2,53 В;
• 0 С — 2,73 В;
• +40 С — 3,13 В;
• +80 С — 3,53 В;
• 105 С — 3,83 В;
• 125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

• 128 С — 80,8 Ом;
• 100 С — 177 Ом;
• 80 С — 332 Ом;
• 60 С — 667 Ом;
• 40 С — 1459 Ом;
• 20 С — 3520 Ом;
• 0 С — 9420 Ом;
• -20 С — 28680 Ом;
• -40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах K-Jetronic

, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивлени

е. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

• С отрицательным коэффициентом . Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
• С положительным коэффициентом . Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

• Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
• Контролировать параметры топливно-воздушной смеси. В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
• Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания. По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется, что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

Для чего нужен датчик

Датчик считывает температуру жидкости в системе охлаждения и передает эти данные в ЭБУ (электронный блок управления). И исходя из этих данных бортовой компьютер поддерживает оптимальный температурный режим работы мотора (а это — порядка 80–90 градусов по Цельсию). То есть блок ЭБУ «понимает», когда необходимо замедлить работу вентилятора и повысить температуру мотора (при прогреве), а когда наоборот — максимально быстро снизить температуру и не допустить кипения охлаждающей жидкости. Благодаря этому мотор точно не заклинит, износ его механических частей будет минимальным (например, при перегреве, те же кольца ускоренно «прогорают»).

Соблюдение правильного температурного режима важно и для поддержания правильной вязкости моторного масла. Только в этом случае мотор сможет работать на полную мощность, но при этом без ускоренного износа. Если же термодатчик неисправен, то блок ЭБУ получает недостоверную информацию

Соответственно, при холодном двигателе он может принудительно включать вентилятор «на полную», что лишь усложнит прогрев мотора. Или наоборот: при перегреве вентилятор вообще не будет работать, что может закончиться выходом из строя двигателя без возможности его дальнейшего ремонта (при заклинивании повреждается не только блок цилиндров, но и распределительный, коленчатый валы, в некоторых случаях и маховик)

Если же термодатчик неисправен, то блок ЭБУ получает недостоверную информацию. Соответственно, при холодном двигателе он может принудительно включать вентилятор «на полную», что лишь усложнит прогрев мотора. Или наоборот: при перегреве вентилятор вообще не будет работать, что может закончиться выходом из строя двигателя без возможности его дальнейшего ремонта (при заклинивании повреждается не только блок цилиндров, но и распределительный, коленчатый валы, в некоторых случаях и маховик).

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Автор:

Гaличeв Илья Виктoрoвич
