Электрическая схема ваз 2115 инжектор с описанием

Схема электропроводки ВАЗ 2115 инжектор 8 клапанов

Отличия от предшественницы

Автомобиль ВАЗ 2115 является более модернизированной версией одели 21099. Усовершенствование «девяносто девятой» поспособствовало обновлению и электросхемы проводки.

Следует отметить, что в отличие от 21099, ВАЗ 2115 инжектор оснащается более новыми частями кузова, в частности, речь идет о:

• усовершенствованной форме передних крыльев;
• внешнем виде передних фар;
• форме задней панели;
• другой форме капота и багажного отделения.

Игрушечные модели ВАЗ 21099 и ВАЗ 2115

Разумеется, изменения затронули и моторный отсек. По сравнению с 21099, на ВАЗ 2115 устанавливается более мощный двигатель. Также изменения коснулись и салона — более усовершенствованная центральная консоль, приборная панель, а также сиденья. В конструкцию автомобиля был добавлен и бортовой компьютер. Соответственно, изменения претерпели и габаритные размеры ВАЗ 2115. Но в целом этот автомобиль остался таким же — переднеприводным, пятидверным и пятиместным седаном.

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

Схема проводки на «пятнадцатой» Ладе

На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

• схему зарядки аккумулятора авто;
• схему зажигания;
• электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.

Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

• предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
• К1 — это устройство, защищающее цепь очистителей оптики;
• К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
• К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
• К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
• К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
• К6 — рулевой гудок авто;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспорта;
• К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Электросхема ВАЗ 2114 (второй вариант)

Электросхема ВАЗ-2114 (второй вариант)

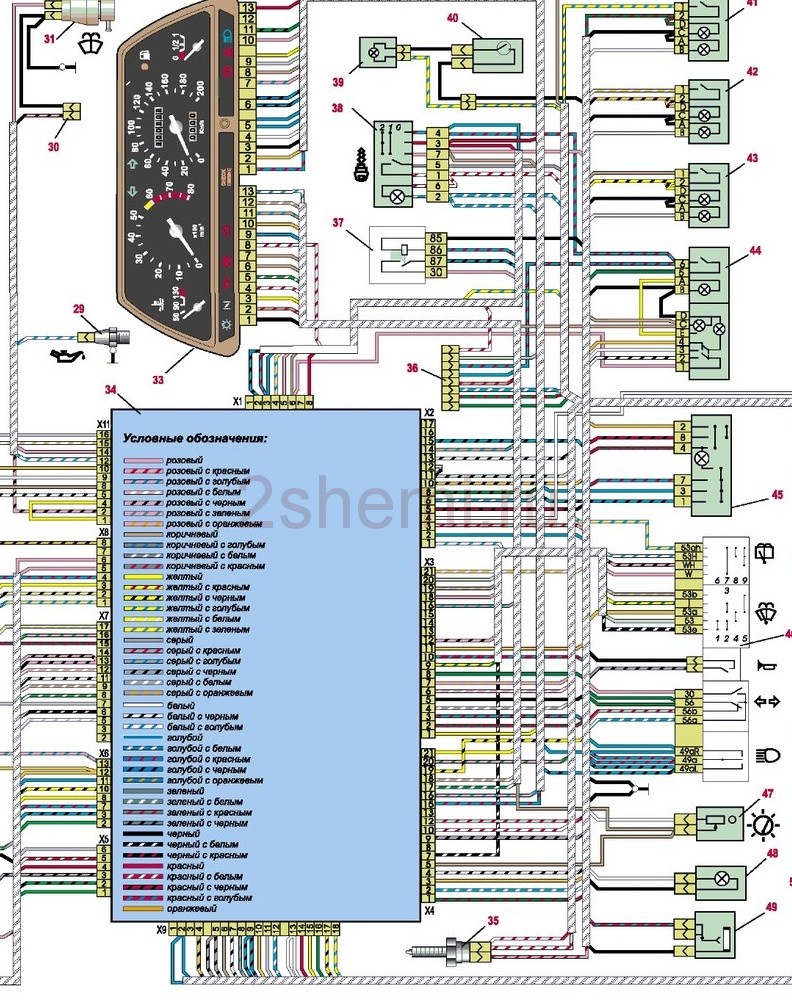

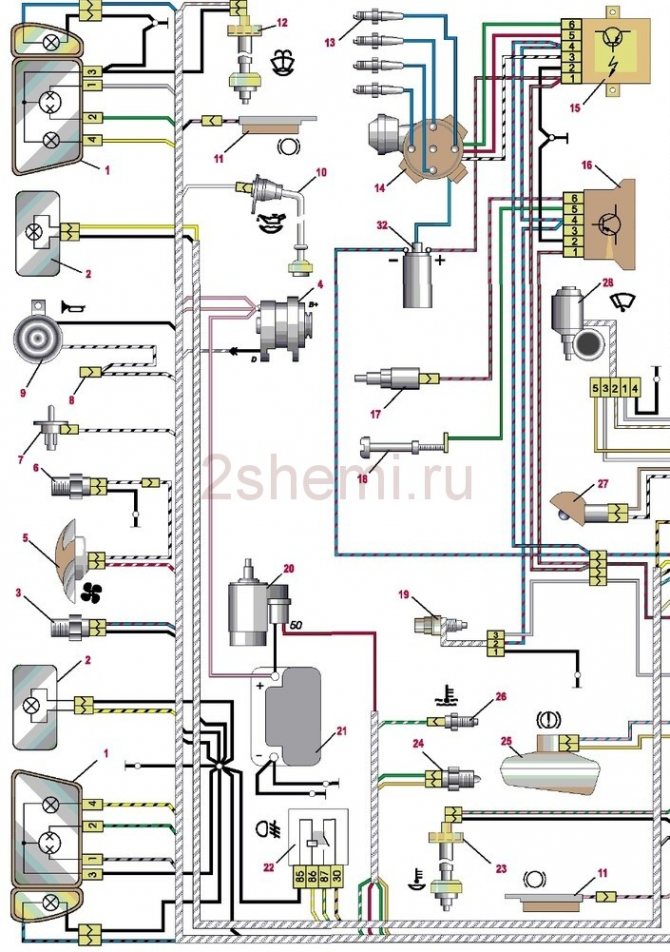

Схема электрооборудования автомобилей ВАЗ-2114 (без системы управления двигателем):

1 – блок-фары;
2 – противотуманные фары;
3 – датчик температуры воздуха;
4 – электродвигатель вентилятора системы охлаждения двигателя;
5 – колодки, подключаемые к жгуту проводов системы зажигания;
6 – выключатель подкапотной лампы;
7 – колодка для подключения к звуковому сигналу однопроводного типа;
8 – звуковой сигнал;
9 – датчик уровня омывающей жидкости;
10 – датчик износа колодок передних тормозов;
11 – датчик уровня масла;
12 – генератор;
13 – подкапотная лампа;
14 – датчик указателя температуры охлаждающей жидкости;
15 – стартер;
16 – аккумуляторная баттарея;
17 – реле включения противотуманных фар;
18 – датчик уровня охлаждающей жидкости;
19 – датчик уровня тормозной жидкости;
20 – выключатель света заднего хода;
21 – моторедуктор очистителя ветрового стекла;
22 – датчик контрольной лампы давления масла;
23 – колодка для подключения к электродвигателю омывателя заднего стекла;
24 – электродвигатель омывателя ветрового стекла;
25 – комбинация приборов;
26 – монтажный блок 2114;
27 – выключатель стоп-сигнала;
28 – реле зажигания;
29 – выключатель зажигания;
30 – лампа освещения вещевого ящика;
31 – выключатель освещения вещевого ящика;
32 – выключатель элемента обогрева заднего стекла;
33 – выключатель фонарей заднего противотуманного света;
34 – выключатель противотуманных фар;
35 – выключатель ламп наружного освещения;
36 – выключатель аварийной сигнализации;
37 – подрулевые переключатели;
38 – выключатель ламп освещения приборов;
39 – лампа подсветки шкалы гидрокорректора фар;
40 – штепсельная розетка для переносной лампы;
41 – боковые указатели поворотов;
42 – выключатель плафона на стойках передних дверей;
43 – плафон индивидуального освещения салона;
44 – электродвигатель вентилятора отопителя;
45 – дополнительный резистор электродвигателя отопителя;
46 – переключатель вентилятора отопителя;
47 – лампа подсветки переключателя отопителя;
48 – лампа подсветки рычагов отопителя;
49 – блок бортовой системы контроля;
50 – маршрутный компьютер;
51 – выключатель плафона на стойках задних дверей;
52 – колодка для подключения жгута проводов системы управления двигателем;
53 – электробензонасос и датчик количества бензина;
54 – лампа подсветки передней пепельницы;
55 – прикуриватель 2114;
56 – лампа освещения багажника;
57 – выключатель лампы освещения багажника;
58 – плафон освещения салона;
59 – выключатель лампы сигнализатора стояночного тормоза;
60 – задние наружные фонари;
61 – задние внутренние фонари;
62 – колодка для подключения к элементу обогрева заднего стекла;
63 – фонари освещения номерного знака;
64 – дополнительный сигнал торможения, расположенный в спойлере.

Условная нумерация штекеров в колодках:

• A – колодки блок-фар;
• B – колодка электробензонасоса;
• C – колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
• D – колодки плафона освещения салона.

Модификации ВАЗ 2115

На выбор потребителя предлагается несколько вариаций автомобиля. Модели комплектуются разными двигателями, отчего зависит их стоимость на рынке.

Схема ВАЗ 2115 также может иметь изменения в расположении и наличии того или иного электрооборудования, в зависимости от модификации мотора:

1. Карбюраторный ДВС объемом 1.5 л. Такие модели маркируются цифрами 2115-01.
2. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Такие модели оборудуются системами электронного управления, они маркируются как 2115-20.

Схема предохранительного блока с обозначением элементов

Электрооборудование автомобиля

Теперь предлагаем ознакомиться с описанием электрооборудования машины. Схема электропроводки ВАЗ, вне зависимости от того, каким двигателем авто комплектуется, является однопроводной. Это значит, что минусовой вывод от потребителей энергии и источников всегда подключается к кузову авто.

Поскольку различия между карбюраторными силовыми агрегатами, а также инжекторами все же имеются, есть отличия и в схеме электропроводки ВАЗ 2115:

1. На инжекторных модификациях все колодки и жгуты имеют чуть больший размер. Все потому, что система оборудуется дополнительными контроллерами, регуляторами и другим оборудованием, требующим подключения к блоку управления.
2. Схема проводки, в частности, отдельных электроцепей, также отличается.
3. Помимо этого, конструкторы ВАЗ внесли изменения и в схему прокладки проводки.

Защита электросетей машины

Вся проводка ВАЗ 2115 для нормальной работы должна быть защищена от скачков напряжения, для этого в системе используются предохранительные элементы

Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. Соответственно, предохранители всегда должны быть рабочими

Эти элементы не могут защитить только несколько узлов:

• систему зажигания;
• аккумулятор транспортного средства;
• схему питания генераторного, а также стартерного узлов (автор видео — канал Домашний автомастер. Ремонт автомобилей).

Все предохранительные элементы устанавливаются в специальном монтажном блоке, который расположен в подкапотном пространстве. Стартерный узел, системы очистки лобового стекла, фары — эти компоненты подключаются напрямую через реле. Реле, кстати, также монтируются в предохранительном блоке.

В соответствии со схемой блока, приборы и оборудование транспортного средства защищаются следующими компонентами:

• от F1 до F20 — предохранители, которые защищают цепи основных потребителей, их подробная расшифровка приведена на обратной крышке монтажного блока;
• К1 — используется для защиты электроцепи омывателя оптики;
• К2 — аварийная сигналка, поворотные огни;
• К3 — защищает от перенапряжения цепь системы стеклоочистки, в частности, щеток;
• К4 — защита цепи фар, а именно, источников освещения — это могут быть лампы накала, светодиодные элементы, ксенон;
• К5 — такое реле устанавливается на автомобили, оборудованные электростеклоподъемниками, как вы понимаете, оно обеспечивает их функциональность;
• К6 — клаксон, гудок рулевого колеса;
• К7 — элемент защиты механизма обогрева заднего стекла;
• К8 — реле цепи оптики, в частности, дальнего света;
• К9 — ближний свет.

Если автомобиль также оснащен противотуманными фонарями в задней оптике, то этот тип фар защищается по отдельной цепи, без блока предохранителей. Реле или предохранительный элемент монтируется в салоне автомобиля, как правило, под приборной панелью, под рулем (автор видео о демонтаже и распайке предохранительного блока — канал Домашний автомастер. Ремонт автомобилей).

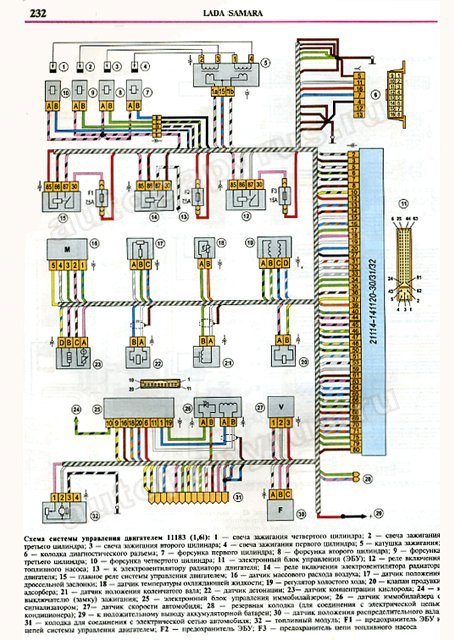

Электрическая схема ВАЗ-2115-01

Годы выпуска 2115: 1997—2012г. Это схема с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора.

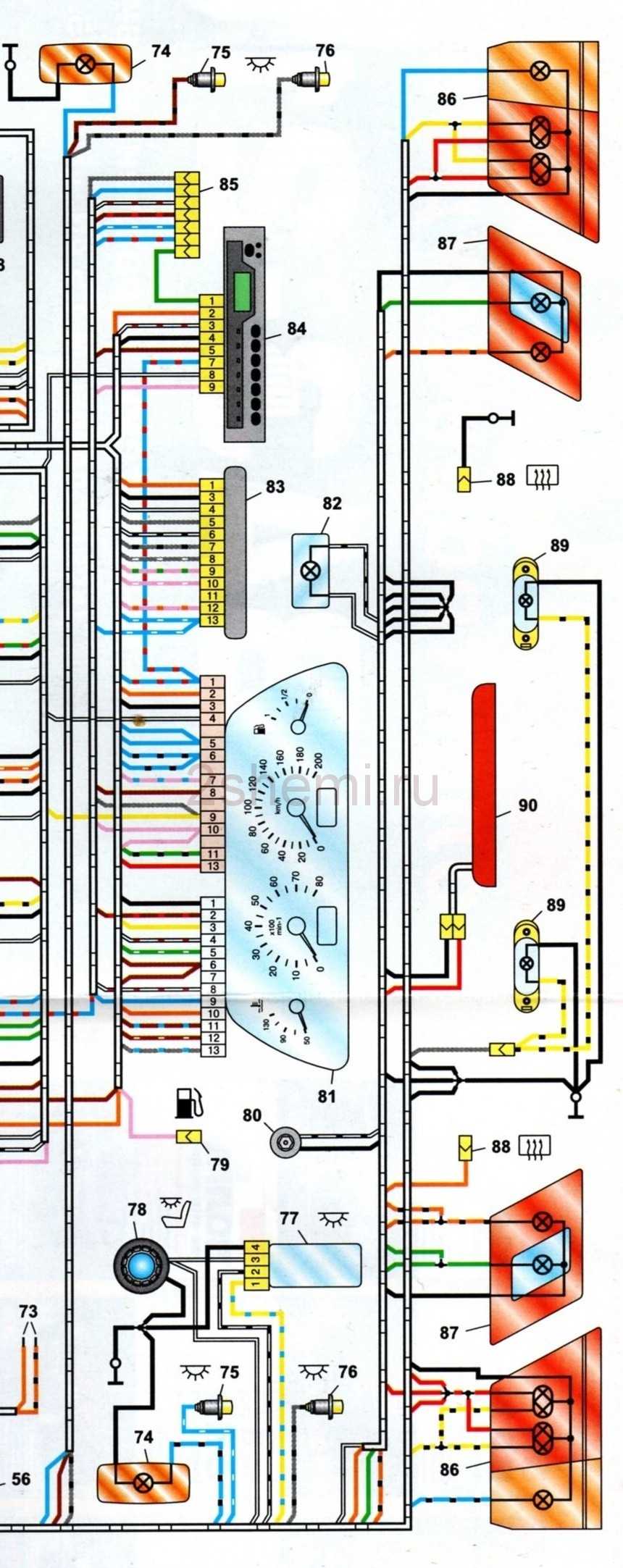

1 — блок-фары; 2 — противотуманные фары; 3 — датчик температуры воздуха; 4 — генератор; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — датчик включения электродвигателя вентилятора; 7 — выключатель подкапотной лампы; 8 — колодка для подключения к звуковому сигналу однопроводного типа; 9 — звуковой сигнал; 10 — датчик уровня масла; 11 — датчики износа колодок передних тормозов; 12 — датчик уровня омывающей жидкости; 13 — свечи зажигания; 14 — датчик-распределитель зажигания; 15 — коммутатор; 16 — блок управления электромагнитным клапаном карбюратора; 17 — электромагнитный клапан карбюратора; 18 — концевой выключатель карбюратора; 19 — датчик скорости; 20 — стартер; 21 — аккумуляторная батарея; 22 — реле включения противотуманных фар; 23 — датчик уровня охлаждающей жидкости; 24 — датчик уровня тормозной жидкости; 25 — выключатель света заднего хода; 26 — датчик указателя температуры охлаждающей жидкости; 27 — подкапотная лампа; 28 — моторедуктор очистителя ветрового стекла; 29 — датчик контрольной лампы давления масла; 30 — колодка для подключения к электродвигателю омывателя заднего стекла; 31 — электродвигатель омывателя ветрового стекла; 32 — катушка зажигания; 33 — комбинация приборов; 34 — монтажный блок; 35 — выключатель стоп-сигнала; 36 — колодки, подключаемые к жгуту проводов системы впрыска; 37 — реле разгрузки выключателя зажигания; 38 — выключатель зажигания; 39 — лампа освещения вещевого ящика; 40 — выключатель лампы освещения вещевого ящика; 41 — выключатель обогрева заднего стекла; 42 — выключатель противотуманного света; 43 — выключатель противотуманных фар; 44 — переключатель наружного освещения; 45 — выключатель аварийной сигнализации; 46 — подрулевой переключатель; 47 — регулятор освещения приборов; 48 — лампа подсветки шкалы гидрокорректора; 49 — розетка для переносной лампы; 50 — боковые указатели поворота; 51 — выключатели в стойках передних дверей; 52 — плафон индивидуального освещения салона; 53 — электровентилятор отопителя; 54 — дополнительный резистор электровентилятора отопителя; 55 — переключатель электровентилятора отопителя; 56 — лампа подсветки переключателя электровентилятора отопителя; 57 — лампа подсветки рычагов управления отопителем; 58 — блок индикации бортовой системы контроля; 59 — маршрутный компьютер; 60 — выключатели в стойках задних дверей; 61 — колодка для подключения к часам; 62 — электробензонасос с датчиком уровня топлива; 63 — лампа освещения пепельницы; 64 — прикуриватель; 65 — фонарь освещения багажника; 66 — выключатель фонаря освещения багажника; 67 — плафон освещения салона; 68 — выключатель контрольной лампы стояночного тормоза; 69 — наружные задние фонари; 70 — внутренние задние фонари; 71 — штекеры для подключения к элементу обогрева заднего стекла; 72 — фонари освещения номерного знака; 73 — дополнительный сигнал торможения.

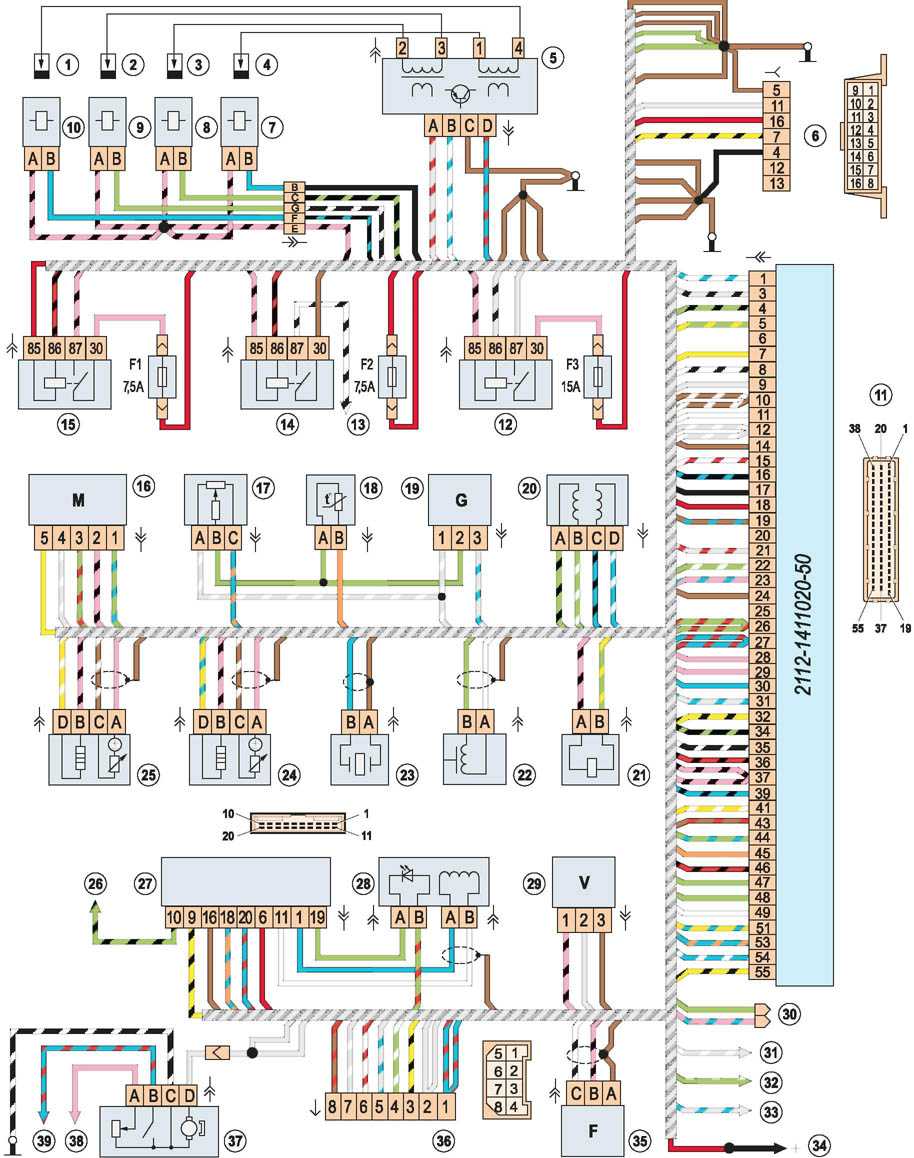

Полную схему одним файлом смотрите далее (клик для увеличения):

Схема 2115 с “высокой” панелью 21083 аналогична схеме 21099 (за исключением заднего жгута).

Руководство по обслуживанию

Чтобы работа электрики не доставляла хлопот, автовладелец должен как минимум разбираться в электросхеме ВАЗ. При появлении неисправностей в работе того или иного оборудования с помощью схемы можно узнать, в чем заключается проблема и где искать причину. В некоторых случаях проблема в работе тех или иных устройств решается путем переподключения штекера (если речь идет о плохом контакте устройства с электрсоетью).

На практике наши соотечественники часто сталкиваются с проблемами в работе реле — контактные ножки этих компонентов могут подгорать в результате скачков напряжения в электросети. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри. При необходимости их всегда можно зачистить железной щеткой или наждачкой.

Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы. В холодное время года АКБ разряжаются быстрее всего, это происходит из-за морозов, поэтому с наступлением зимы автовладельцы часто сталкиваются с проблемой запуска мотора по утрам. Если вы сомневаетесь в работоспособности батареи, можно попробовать протестировать ее с помощью мультиметра, для этого щупы тестера следует подключить к клеммам батареи. В идеале при заведенном двигателе напряжение аккумулятора должно составлять от 13.5 до 14 вольт. Если полученное значение меньше или больше, это свидетельствует о некорректной работе АКБ.

 Загрузка …

Детальное описание схемы электропроводки ВАЗ 2115 инжектор 8 клапанов

Схема электропроводки ВАЗ 2115 инжектор 8 клапанов включает в себя множество компонентов, обеспечивающих работу различных систем автомобиля. В основе схемы лежит центральный блок управления, который связывает все электрические компоненты между собой.

Определяющей частью схемы является блок управления двигателем, который отвечает за контроль всех систем двигателя. В этом блоке расположены микросхемы, которые обрабатывают информацию от различных датчиков и управляют исполнительными механизмами.

Схема электропроводки также включает в себя систему зажигания, которая отвечает за подачу электричества на свечи зажигания. Эта система состоит из различных компонентов, включая катушку зажигания, датчик положения коленчатого вала и другие элементы.

В схему также входит система подачи топлива, которая обеспечивает правильное соотношение топлива и воздуха. Эта система состоит из различных датчиков, клапанов и насосов, которые контролируют подачу и нагнетание топлива.

За безопасность на дороге отвечает система электрической сигнализации и освещения. В схему электропроводки входят фары, поворотники, стоп-сигналы и другие элементы, обеспечивающие видимость и безопасность во время движения.

Не менее важным компонентом схемы электропроводки является система навигации. Она состоит из различных устройств, включая GPS-модуль, дисплей и кнопки управления. Эта система помогает водителю определить свое местоположение и выбрать оптимальный маршрут.

Все компоненты схемы электропроводки ВАЗ 2115 инжектор 8 клапанов взаимосвязаны и работают вместе для обеспечения корректной и безопасной работы автомобиля. Оправданный подход к обслуживанию и ремонту электропроводки позволяет поддерживать высокую работоспособность автомобиля и продлить его срок службы.

Особенности конструкции

Начинающему автолюбителю рекомендуется изучить работу инжекторного двигателя. В инжектор входит система, которая производит впрыскивание бензина. Ознакомившись с устройством, не придется обращаться в сервисный центр по поводу незначительных неполадок, а ликвидировать их дома самому. Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.

В основу ВАЗ 2115 положена модель ВАЗ 21099. В новой машине в отличие от прежней поменялась форма капота, задние и передние бамперы, новая конфигурация передних крыльев, а также улучшенная аэродинамика кузова. На крышке багажника разместили спойлер — антикрыло. Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией. Для добавочной безопасности модель дополнили сигналом торможения и задней светотехникой.

Благодаря помещенному под капотом инжекторному узлу питания, управляемому электроникой, схема электрооборудования ВАЗ 2115 значительно отличается от 99 модификации.

Несущий конструктив кузова машины сварной, металлический, целостный. Привод представляет переднее поперечное размещение. У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Двигатель вмещает объем 1,5 л и является четырехцилиндровым, бензиновым, четырехтактным и рядным. Системы распределительного впрыскивания горючего управляются с помощью электроники.

Под задними сиденьями, за днищем, находится бак с топливом. Из находящегося в нем бензонасоса поставляется бензин. Уровень давления в нем не должен падать ниже 3,2 бар.

Скрытая салонная подторпедная проводка соединяет расположенное оборудование. Монтажный блок помещен в моторный отсек. В его состав входят мощные потребители: дворники, фары дальней подсветки, стартер. Все они с помощью промежуточного реле соединены с бортовой сетью.

Реле и предохранители ВАЗ 2114

1.  F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
2.  F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
3.  F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
4.  F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
5.  F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
6.  F6 на 30 А стеклоподъемники и их реле
7.  F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
8.  F8 на 7,5 А правая противотуманка.
9.  F9 на 7,5 А левая противотуманка.
10.  F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
11.  F11 на 7,5 А правый габарит.
12.  F12 на 7,5 А правый ближний свет.
13.  F13 на 7,5 А левый ближний свет.
14.  F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
15.  F15 на 7,5 А правый дальний.
16.  F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Схема соединений монтажного блока нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Расположение реле и предохранителей старого образца

• 1 — реле включения очистителя фар (К6);
• 2 — реле времени омывателя заднего стекла (К1);
• 3 — реле прерыватель указателей поворота и аварийной сигнализации (К2);
• 4 — реле стеклоочистителя (К3);
• 5 — контактные перемычки на месте реле контроля исправности ламп;
• 6 — реле включения обогрева заднего стекла (К10);
• 7 — запасной предохранитель;
• 8 — реле включения дальнего света фар (К5);
• 9 — реле включенния ближнего света фар (К11);
• 10 — предохранитель;
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
• 12 — реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

• К1 — реле времени омывателя заднего стекла;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
• К5 — реле включения дальнего света фар;
• К6 — реле включения фароочистителей;
• К7 — реле питания стеклоподъёмников;
• К8 — реле включения звукового сигнала;
• К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
• К10 — реле включения обогрева заднего стекла;
• К11 — реле включения ближнего света фар.

Схема проводки ваз 2114

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Звуковой сигнал и реле его включения.

Схема электрооборудования ВАЗ 2113, 2114

F15 7

Схема подключения инжектора Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже

Можно нагреть датчик и открутить в нагретом виде. Подкапотная лампа.
Цепь включения стартера ВАЗ 2110; 11; 12. Подробно и в деталях.

https://youtube.com/watch?v=lXapADHynxM

Проверка главного реле в автомобиле «Лада Самара»

Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. F8 7,5 А

Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии. Коробка рассчитана на три реле и три предохранителя на 15А , сверху закрыта пластиковым щитком. Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.

Однако в целом, модель ВАЗ осталась такой же она оснащается передним приводом, пятью дверьми.

Отдавайте предпочтение новым моделям. Несмотря на модернизацию, многие далекие от отечественного автопрома автолюбители до сих пор путают и

Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Схема электропроводки ВАЗ 2115 инжектор 8 клапанов

Отличия от предшественницы

Автомобиль ВАЗ 2115 является более модернизированной версией одели 21099. Усовершенствование «девяносто девятой» поспособствовало обновлению и электросхемы проводки.

Следует отметить, что в отличие от 21099, ВАЗ 2115 инжектор оснащается более новыми частями кузова, в частности, речь идет о:

• усовершенствованной форме передних крыльев;
• внешнем виде передних фар;
• форме задней панели;
• другой форме капота и багажного отделения.

Игрушечные модели ВАЗ 21099 и ВАЗ 2115

Разумеется, изменения затронули и моторный отсек. По сравнению с 21099, на ВАЗ 2115 устанавливается более мощный двигатель. Также изменения коснулись и салона — более усовершенствованная центральная консоль, приборная панель, а также сиденья. В конструкцию автомобиля был добавлен и бортовой компьютер. Соответственно, изменения претерпели и габаритные размеры ВАЗ 2115. Но в целом этот автомобиль остался таким же — переднеприводным, пятидверным и пятиместным седаном.

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

Схема проводки на «пятнадцатой» Ладе

На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

• схему зарядки аккумулятора авто;
• схему зажигания;
• электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.

Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

• предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
• К1 — это устройство, защищающее цепь очистителей оптики;
• К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
• К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
• К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
• К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
• К6 — рулевой гудок авто;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспорта;
• К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.
