Проводка ваз 2109 инжектор, 8 клапанов, с описанием

Финская проводка

1. Классическое зажигание.
2. Бесконтактное зажигание.

Схема проводки карбюраторного автомобиля выполнена в соответствии с нормативными положениями и требованиями экологии:

1. Провода обладали отличными характеристиками работоспособности в различных условиях.
2. Жгуты в подкапотной проводке и салоне также отличались (Li, Gl, GLi).
3. Обозначение GL указывает на то, что машина оснащена противотуманками и дополнительным стоп-сигналом.

Вся схема проводки на автомобиле также отличалась блоком бесконтактного зажигания от известной компании GM.

В системе зажигания использовались следующие решения:

1. Бесконтактный датчик.
2. Датчики, обладающие распределителем зажигания.
3. Обычные свечи зажигания.
4. Коммутатор электронный.
5. Усовершенствованная катушка зажигания.
6. Монтажный блок (штатный).
7. Реле зажигания электронного типа.
8. Замок зажигания.

Если вы испытываете трудности с оценкой состояния и замены проводки – обратитесь к специалисту. Этим вы сэкономите массу времени и денег в случае неправильного ремонта.

Жгут проводов моторного отсека 21080-3724010 на ВАЗ 2108, 2109, 21099

Разъем задних фонарей для ВАЗ 2105, 2108

Жгут проводов салона и задних фонарей 2109-3724210-01 на ВАЗ 2108, 2109

Жгут проводов салона и задних фонарей 21099-3724210 для ВАЗ 21099

Жгут проводов задний 2115-3724210 для ВАЗ 21099-15

Жгут проводов задний 2115-3724210-41 для ВАЗ 21099-15

Жгут проводов задний для ВАЗ 21099-15

Хомут крепления проводов на ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, Лада Калина, Приора, Гранта, Веста, Икс Рей

Разъем в фару h4 в сборе для ВАЗ 2105-07, 2108

Разъем датчика положения коленчатого вала

Разъем в фару h4 голый для ВАЗ 2105-07, 2108

Жгут подключения электробензонасоса 21082-3724037-20 на ВАЗ 2108, 2109, 21099

• Как правильно поставить бочкообразную пружину на калину



• Не горит подсветка панели приборов нива 21213



• Сосед ставит камаз под окнами



• Ремонт стартера бензопилы патриот



• Установка пк 23 на ваз

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Высокая панель приборов устанавливалась на ВАЗ 2109 взамен старой «низкой» панели. Отличается от низкой панели «новым» дизайном, добавлением нескольких датчиков и тахометра, а также своим всем известным шумом.

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Слабое звено в электрооборудовании Лады

По надежности схема электрического оборудования Лады 21099 не уступает некоторым иномаркам. Низкая приборная панель была унаследована от «восьмерки», поэтому все приборы подключаются идентично. Слабым звеном данной модели ВАЗ является гибкая плата для подключения задних фонарей. Токопроводящие дорожки быстро стираются, из-за чего нарушается контакт с лампами. Поскольку никакой ремонт здесь не предусмотрен, довольно часто приходится менять всю плату.

Если Лада 21099 не заводится, сначала следует замерить напряжение на клеммах аккумулятора. При полной разрядке аккумуляторной батареи необходимо проверить работоспособность генератора. Если он вышел из строя, его придется заменить либо отремонтировать.

В автомобиле ВАЗ такой ремонт или замена устройства осуществляется следующим образом. Откручиваются все клеммы и снимаются провода. Ослабляется гайка, регулирующая натяжение ремня генератора. Дальше устройство отодвигается, ремень снимается. После откручивания кронштейна и регулировочной планки неисправный генератор убирается. На его место устанавливается новое устройство. Установка нового генератора производится в обратной последовательности.

Этапы работ
На что обратить внимание
Чтобы зарядка аккумулятора осуществлялась качественно, не следует забывать о натяжении ремня.
Если ремень слабо натянут, то будет обязательно проскальзывать, из-за чего аккумуляторная батарея не получит нужную зарядку. При нормальной натяжке ремень не должен провисать больше чем на 10 миллиметров.
Позаботьтесь об инструментах, чтобы произвести этот ремонт.
Желательно иметь рожковый ключ 17 на 19, а также монтировку.
Делается это так. Сначала ослабляются фиксирующие гайки

Между генераторным устройством и блоком двигателя вставляется монтировка. Дальше при помощи монтировки оттягивается генератор и зажимаются гайки.
После этого снова проверяется натяжение ремня. Если он больше не провисает, то можно считать, что ремонт прошел успешно.

Сначала ослабляются фиксирующие гайки. Между генераторным устройством и блоком двигателя вставляется монтировка. Дальше при помощи монтировки оттягивается генератор и зажимаются гайки.
После этого снова проверяется натяжение ремня. Если он больше не провисает, то можно считать, что ремонт прошел успешно.

https://youtube.com/watch?v=nVn_u6EFDcw

https://youtube.com/watch?v=xYut-KccUPM

Процесс ремонта подкапотной проводки 21099 инжектор

Подкапотная проводка автомобиля ВАЗ 21099 с инжекторной системой является одним из наиболее важных элементов его электрической системы. Проблемы с подкапотной проводкой могут привести к неправильной работе двигателя, а в некоторых случаях даже к поломке.

Ремонт подкапотной проводки 21099 инжектор включает в себя следующие этапы:

1. Подготовка. Прежде чем приступить к ремонту, необходимо обеспечить безопасность работы. Отсоедините клемму отрицательного (-) аккумулятора и убедитесь, что двигатель остыл.
2. Диагностика. Определите место поломки или обрыва проводов с помощью мультиметра или другого специализированного оборудования.
3. Замена проводов. В случае поломки или обрыва, необходимо заменить соответствующий провод или провода.
4. Подключение. Подключите новую подкапотную проводку к соответствующим узлам и компонентам. Убедитесь, что провода плотно прилегают и надежно закреплены.
5. Тестирование. После замены проводки выполните тестирование двигателя, чтобы убедиться в его правильной работе.

Важно помнить, что ремонт подкапотной проводки 21099 инжектор требует знания специфики работы автомобиля и электрической системы. Поэтому, если у вас нет достаточного опыта или навыков, рекомендуется обратиться к специалистам

Удачного ремонта и надежной работы вашего автомобиля!

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4)Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей Ваз 2109:

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Нюансы подкапотной проводки

Для проводки под капотом автомобиля присутствует достаточно много опасностей, которые могут повлиять на ее исправную работу.

В этом месте совмещены самые важные системы и устройства, которые обладают высокими физико-химическими показателями:

1. ДВС – источник избыточного тепла, который «хорошо» разогревает близко размещенные узлы.
2. Топливная система – взрывоопасные пары смеси воздуха и бензина.
3. Силовые детали в виде реле, электродвигателей, блоки розжига фар и самостоятельно устанавливаемые противотуманки.

Соответственно, если состояние проводки пребывает в плачевном состоянии или ухудшается постепенно – лучше всего ее заменить. В противном случае возможны проблемы.

2 Причины неисправности системы охлаждения авто

Довольно часто ВАЗ-21099 с инжекторным двигателем не заводится из-за поломки термостата. Этот элемент является частью  системы охлаждения машины и выполняет функции переключателя между двумя кругами движения охлаждающей жидкости. Когда эта деталь неисправна, жидкость не попадает в радиатор автомобиля. Еще один элемент системы охлаждения автомобиля, который часто выходит из строя – это помпа. Конструкцию этой детали нельзя назвать сложной и в ней мало что может сломаться. Однако внутри помпы находится сальник, из-за поломки которого охлаждающая жидкость начнет вытекать из системы. Кроме того, в помпе находится подшипник, неисправность которого приводит к прекращению работы осевого вала. Поэтому если в процессе эксплуатации вы услышите скрежет и свист со стороны системы охлаждения автомобиля, подшипник стоит немедленно заменить.

Следующая деталь, которая часто выходит из строя в ВАЗ-21099 – электрический вентилятор системы охлаждения. Результатом этого становится резкое повышение температуры, о чем может оповестить специальный датчик на бортовом компьютере. Нередко «шалит» и сам датчик. Чтобы «привести его в чувства» достаточно сомкнуть контакты позади него. Как показывает практика, такое действие иногда способно перезапустить вентилятор, после чего последний будет работать более стабильно.

Основное электрооборудование автомобиля

Электропитание систем автомобиля осуществляется двумя способами, от аккумулятора, при выключенном двигателе, а при его включении, от генератора. Модификации автомобиля ВАЗ незначительно отличаются по составу электрических компонентов, это в большинстве случаев:

• система зажигания;
• стартер;
• генератор;
• монтажный блок;
• световая и звуковая сигнализация, освещение;
• ʺдворникиʺ, стеклоподъемники;
• обогрев стекол, отопление салона;
• панель приборов.

Замена монтажного блока

Ремонт плат монтажного блока не каждому под силу, его легче заменить полностью. Замена защитных элементов проста, а все предохранители и реле промаркированы, что значительно облегчает их переустановку. В крайнем случае на автомашине ВАЗ 21093, схема электрооборудования поможет разобраться в деталях. Монтажный блок установлен под капотом слева, возле ветрового стекла.

Инструкция по замене:

• открыть капот, и отжав защелки, снять крышку футляра;
• сдвинуть резиновую накладку и отсоединить верхнюю часть проводов;
• убрать крепежные гайки;
• аккуратно достать блок, на возможную длину проводов, и разомкнуть нижнюю колодку с проводами;
• установить новый блок в обратном порядке;
• произвести проверку работы узла.

Перед отсоединением проводов обязательно промаркировать колодки во избежание путаницы.

Замена стартера

Стартер на автомобилях ВАЗ серии 2109 помещен на картер сцепления. Несмотря на некоторые конструктивные различия стартеров, их установочные размеры на всех сериях унифицированы.

Для замены детали, предварительно освободить отрицательный зажим АБ, далее:

• разомкнуть соединение тягового реле;
• убрать фиксирующую гайку и отсоединить провод от контакта тягового реле;
• убрать защиту картера, освободив от болтов;
• фиксацию стартера демонтировать снизу моторного отсека;
• повторить операцию сверху стартера;
• вынуть стартер, в обратной последовательности установить новый элемент.

Замок зажигания, замена и проверка исправности

Для оценки исправности замка, необходимо проверить его работу во всех положениях ключа. Для ВАЗ 21093 или для модификации с инжекторным двигателем ВАЗ 21093i, схема электрооборудования подскажет, какие цепи должны работать при различных положениях ключа.

Перед проведением работ, отрицательный провод освобождается от клеммы АБ, далее:

• убираются держатели нижнего кожуха на рулевой колонке;
• лицевая пластина замка и кожух снимаются;
• демонтируется кожух в верхней части колонки;
• жгут с проводами и контакты замка, размыкаются;
• реле зажигания открепляется;
• ключ устанавливается на «0» и снимаются скоба и замок, предварительно освобожденные от крепежных болтов;
• производится установка новой детали в обратном порядке.

При отсутствии головок у крепежных болтов, держащих замок зажигания на рулевой колонке, аккуратно их высверлить или сбить молотком.

В некоторых случаях хватает смены контактной группы в замке зажигания, для этого:

• снять замок, как изложено выше;
• освободить от крепления защиту замка;
• облицовка снимается при отжатии пластмассовых защелок;
• снять контактную группу;
• произвести замену и собрать в обратном порядке.

Проверить работоспособность авто при всех положениях ключа.

Замена свечей зажигания

В любом автомобиле, для его оптимальной эксплуатации рекомендуется пользоваться оригинальными свечами зажигания.

ВАЗ 2109 и его модификации оснащены 4-цилиндровым двигателем, соответственно имеют 4 свечи зажигания.

Последовательность замены:

• обязательно отключить провод от «минуса» аккумулятора;
• снять высоковольтные провода со свечей и очистить сами свечи и пространство вокруг от грязи;
• вывернуть свечи из блока цилиндров;
• произвести поверхностный осмотр элементов, при повреждении изоляторов или электродов, свечи подлежат замене (осмотр свечей может многое сказать о состоянии двигателя нормально, если они серовато-коричневого цвета);
• просвет между электродами замерить круглым щупом (для карбюраторного двигателя стандарт составляет 0,7-0,85 мм, для инжекторного двигателя 1,0-1,13 мм);
• в случае необходимости подрегулировать зазор подгибом бокового электрода;
• очищенные и подрегулированные свечи установить на место, прикрутив сначала рукой и затянув до нужного усилия ключом.

Признаки ʺсамопальнойʺ свечи:

• упаковка отсутствует или ее полиграфия с дефектами контуров;
• криво установлен цилиндрический электрод или его поверхность имеет изъяны;
• боковой электрод приварен криво, а его грани перекошены;
• на изоляторе свечи надпись смазана;
• слишком низкая цена.

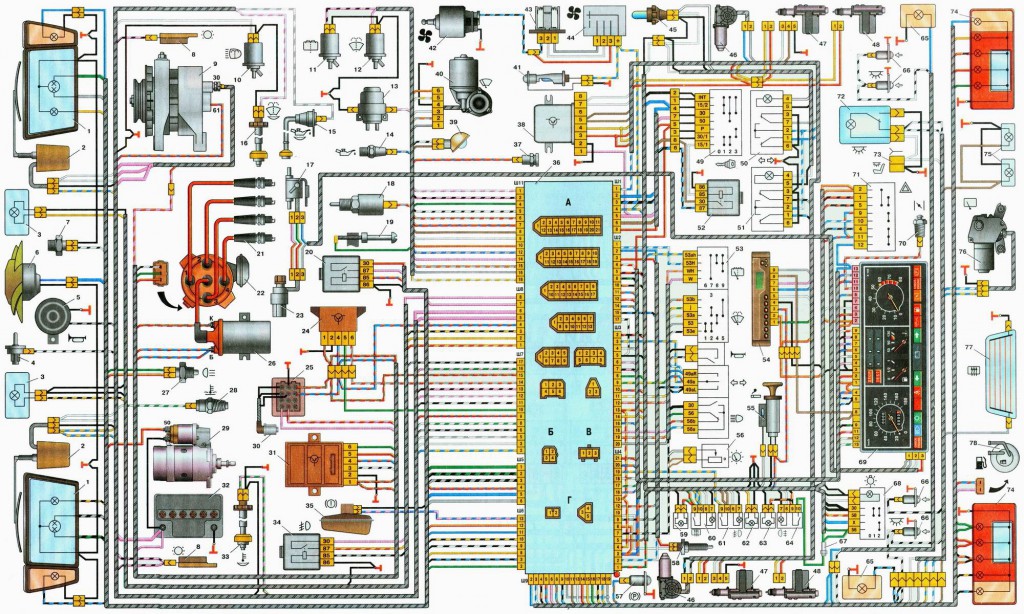

Схема электрооборудования ВАЗ-2109 с низкой панелью

(Сделайте клик по картинке, для открытия в большом размере)

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)(Сделайте клик по картинке, для открытия в большом размере)

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота;  50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)
* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Проверка подключения проводки

Важным этапом при проведении работ по подкапотной проводке автомобиля является проверка правильного подключения проводов. Это необходимо для обеспечения правильной работы системы впрыска топлива и электрооборудования автомобиля. В этом разделе мы рассмотрим основные шаги для проверки правильного подключения проводки.

1. Визуальный осмотр проводки

Перед началом проверки необходимо визуально осмотреть проводку. Проверьте наличие повреждений, потертостей, надломов. Убедитесь, что провода не соприкасаются с горячими и острыми элементами двигателя.

2. Проверка соединений

Проверьте все соединения проводов. Убедитесь, что соединения плотные и не слабо затянуты. Проверьте каждое соединение на наличие признаков окисления или грязи. В случае обнаружения окиси или грязи, необходимо очистить соединение или заменить провода.

3. Проверка целостности проводов

С помощью мультиметра проверьте целостность проводов. Установите мультиметр в режим проверки сопротивления и проверьте каждый провод

Здесь важно учесть сопротивление, указанное в технической документации производителя автомобиля. Если сопротивление не соответствует указанному значению, провод необходимо заменить

4. Подключение к компьютеру диагностики

Для более детальной проверки проводки и выявления возможных неисправностей рекомендуется подключить автомобиль к компьютеру диагностики. С помощью специального программного обеспечения будет произведена проверка всех систем автомобиля, включая подкапотную проводку. Результаты диагностики позволят выявить и исправить возможные неисправности.

5. Проверка заземления

Не забудьте проверить правильность заземления проводки. Убедитесь, что заземление подключено к металлической поверхности автомобиля и не имеет окисла. Проверьте заземление на наличие зазоров или слабого контакта.

Правильное подключение подкапотной проводки важно для надежной и безопасной работы автомобиля. Следуя указанным выше шагам, вы сможете проверить и исправить возможные неисправности вашего автомобиля и обеспечить его нормальную работу

Как отрегулировать передние сиденья

Перед поездкой отрегулируйте положение сиденья так, чтобы чувствовать себя за рулем комфортно. Неудобная посадка повышает утомляемость, что может негативно повлиять на безопасность движения. Передние сиденья регулируются в продольном направлении (вперед-назад), по углу наклона спинки и по высоте подголовников.Правильным считается регулировка сиденья, когда выпрямленная левая нога всей стопой опирается на пол под педалью сцепления, а руки, слегка согнутые в локтях, лежат на рулевом колесе в положении “без 10 минут 2 часа”. Сядьте на сиденье и проверьте, насколько удобно сидеть за рулем.

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.
