Соединение проводов замка зажигания ваз 2106

Схема и как правильно подключить замок зажигания на ВАЗ-2106

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята

Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

• тугое проворачивание ключа зажигания;
• заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать

Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

• «15»;
• «30»;
• «30/1»;
• «50»;
• «INT».

На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.

Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.

Используемая электросхема

Блок зажигания собирает много концов кабелей в единый разъем. Он за счет универсальности используется на разных моделях ВАЗ. Если при подводке проводов отсутствуют повреждения изоляции кабелей или разрывы цепи, то разъем должен справляться со своей задачей переключения режимов работы.

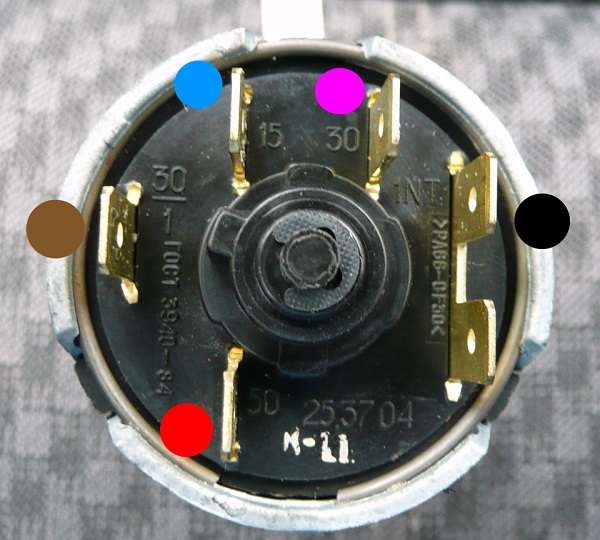

Если есть необходимость поштучного подключения проводов, то рекомендуем воспользоваться такой схемой подключения, в которой применяется штатная маркировка каждого контакта числовым или буквенным кодом:

• «50» – кабель красного цвета (используется для контакта со стартером);
• «30» – розовый цвет провода;
• «30/1» – коричневый провод;
• «15» – кабель синего цвета с черной полосой (отвечает за прогрев машины внутри, зажигание и пр.);
• «INT» – провод с черной изоляцией запитывает напряжением подфарники и головной свет.

В электросхеме участвуют источники питания. Одним из них является аккумуляторная батарея, а вторым – генератор, подключающийся после запуска мотора.

Замена устройства

Прежде чем проводить замену замка зажигания, стоит определить: поддается ли он ремонту. Иногда замена просто не целесообразна, так как поломка может быть незначимой, и при замене отдельного элемента, она будет устранена. Но, если, все-таки, замена необходима, то давайте разберем, как правильно ее совершить.

Перед началом работы, обязательно подготовьте слесарный инструмент, напильник с тонким наконечником, и мультиметр. Первым делом, с замка необходимо демонтировать защитный корпус. Далее, для извлечения замка зажигания, следует открутить его крепления, и установить ключ в положение «0», для отключения блокировки.

Далее, схема разбора замка включает в себя извлечение фиксирующего элемента, через специальный проем. Делается это с помощью заранее приготовленного напильника. Теперь замок зажигания можно без проблем отсоединить от панели.

При подключении нового устройства, должна соблюдаться специальная схема, поэтому, маркером следует пометить контакты, перед их отключением от детали. Подключение нового замка, проводится строго по распиновке, обозначенной на его ободе.

Распиновка зажигания ВАЗ 2106 расшифровывается следующим образом:

• Значение «0» — контакты 30 и 30/1, отключают систему питания, переводя ее в аварийный режим работы.
• Значение «I» — контакты 30/1-15 и 30-INT, включают системы освещения (фронтального и внутреннего), стеклоочиститель, моторчик омывателя, вентилятор отопителя и кондиционера, генераторный блок, датчики щитка приборной панели, сигналы поворотов и звуковые сигналы, а также, саму систему зажигания.
• Значение «II» — контакты 30/1-15, 30-INT и 30-50, оставляют включенными предыдущие элементы, за исключением системы зажигания, генераторного блока и приборов щитка. Также, включается стартерная цепь, и двигатель начинает работать.
• Значение «III» — контакты 30-INT и 30/1, считается стояночной позицией, прекращает работу стартерной цепи, оставляет рабочей систему освещения, очистители, моторчик омывателя и систему охлаждения.

Распиновка Замка

После того, как схема замка будет подключена, опробуйте ее работоспособность во всех режимах, использую мультиметр. Для этого, отключите клемму аккумуляторной батареи, и установите мультиметр между контактом, и плюсом АКБ. Поверните ключ зажигания таким образом, чтоб он активировал именно проверяемый контакт. Если на панели мультиметра появиться признак работоспособности, то значит, что схема соблюдена верно. Такую процедуру следует провести для всех четырех положений контактов.

О замке зажигания на ВАЗ-2110

Этот замок меняли уже два раза. Авто редакции.

Замок зажигания не самый сложный узел и состоит он из корпуса, личинки замка, запорного устройства и контактной группы.

Любой из элементов конструкции по тем или иным причинам может выйти из строя, как от неправильной эксплуатации, так вследствие неважного качества изготовления

Артикулы

Кстати, самыми надёжными считаются замки тольяттинского производства с каталожным номером 21100-3704005-30 (комплект)

Цена замка в сборе с подсветкой составляет порядка 1100 рублей, что, согласитесь, не так и много, учитывая важность узла. Чуть дешевле обойдётся димитровградский замок в сборе с тем же артикулом ДААЗ 2110-3704005-30. За него просят 800-900 рублей

За него просят 800-900 рублей.

Схема замка

Противоугонные свойства десяточного замка далеки от совершенства, поэтому на автомобиле применяется иммобилайзер, исключающий запуск двигателя не родным ключом.

Также есть вариант обхода блокировки иммобилайзера для установки нештатной сигнализации. Схема подключения замка зажигания практически ничем не отличается от всех ВАЗовских замков. Вот она.

Из корпуса замка зажигания выводится жгут из восьми проводов, каждый из которых соответствует своей клемме. Это необходимо знать для того, чтобы провести диагностику контактной группы и не тратить лишнего времени и денег на поиск неисправностей.

1. Клемма микровыключателя, который открывает питание на цепь при вставленном ключе.
2. Минусовой контакт лампочки подсветки замка.
3. Важная клемма подачи питания на контакты стартера. Этот контакт замыкается только тогда, когда ключ проворачивается в положение запуска двигателя.
4. Подача общих 12 Вольт на контакты.
5. Питание микровыключателя.
6. Питание (плюс) подсветки.
7. Важный контакт, отвечающий за подачу 12 Вольт от АКБ.
8. Клемма, как правило, пустует и предназначена для подключения дополнительного оборудования.

Электрические цепи замка зажигания можно проверить мульметром, измеряя сопротивление между контактами при переключении режимов.

Характерные поломки

Характерные поломки замка зажигания хорошо известны опытным водителям — это выход из строя контактной группы и поломка возвратного устройства.

Если ключ зажигания перестал возвращаться в исходное положение, скорее всего сломалась возвратная пружина замка.

Последняя неприятность довольно серьёзная, поскольку после запуска двигателя ключ должен возвращаться во второе положение. Если он не возвращается, продолжается подача питания на стартер при запущенном двигателе.

• В лучшем случае, это может закончиться выгоранием контактов бендикса и его поломкой .
• Если повезёт меньше, придётся менять стартер полностью .

Вот почему так важно вовремя установить неисправность и заменить замок желательно в сборе

Последовательность действий

Дверные замки управляются внутренней и наружной ручкой. Механизм открывания напрямую соединен с запорной частью стальным приводом. Внешняя рукоятка имеет замочную вставку. При повороте ключа срабатывает предохранитель, повторное нажатие на ручку открывает дверь. Со стороны салона внутренняя ручка соединяется с запирающей частью через гибкий тросик.

Для задних дверей в конструкции присутствует детский предохранитель. Запор блокирует открывание задней дверки изнутри. Чтобы отремонтировать, необходимо полностью разобрать дверную панель: демонтировать обшивку, вытащить деталь, провести регулировку, ремонт или замену личинки. Для работ потребуются следующие инструменты:

• ключ-трещотка;
• головка на 8;
• крестовая и плоская отвертка;
• деревянный, пластиковый клин.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие: 1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание! Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила

(Обязательно прочтите пункт «Важно!»)

Примечание! Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

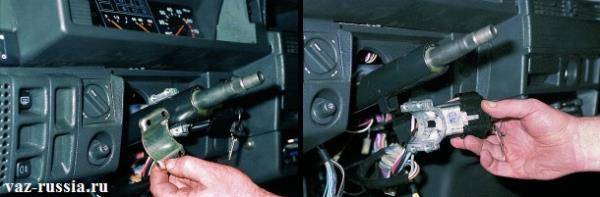

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка: Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

2) Далее при помощи «Омметра» или же «Мульти-метра» с включенным на нём функцией «Омметр», подсоедините его выводы к электрическому разъему и после чего посмотрите на показания прибора.

Примечание! Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание! Установка контактной группы, осуществляется в обратной последовательности!

Важно! Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал: Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

https://youtube.com/watch?v=fU0ILRVBEx4

Источники

• http://www.ncpauto.ru/marki-avtomashin/princip-raboty-zamka-zazhiganiya-vaz-2109.html
• http://luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html
• http://vaz-russia.ru/remont-vaz-2108/zamena-zamka-zazhiganiya-i-kontaktnoy-gruppyi-na-vaz-2108-vaz-2109-vaz-21099.html

Как произвести ремонт замка зажигания с заменой контактной группы

Если вы не хотите менять замок полностью, то стоит установить на него новый токопроводящий элемент. Для этого вам необходимо:

1. Найдите на обратной стороне механизма контактную группу, закрепленную пружинным кольцом. Его вам понадобится снять руками или аккуратно подтолкнуть отверткой.
2. Удалите саму группу – она представляет собой два пластиковых кольца, внутри которых расположена пружина. Особенность этих колец в том, что они имеют скрытые дорожки, проводящие ток.

Теперь вам можно установить новую контактную группу на место демонтированной. Сборку проведите по инструкции:

поочередно перенесите провода со старой детали на новую, чтобы соблюсти расположение контактов;
установите ключ в нулевом положении;
поверните верхнюю часть детали влево до упора;
вставьте группу в замок;
важно, чтобы в специальный паз попала лопатка внутри корпуса;
теперь остается только защелкнуть и установить на место пружинное кольцо.

Контактная группа выходит из строя из-за появления нагара на токопроводящих дорожках. Лучше всего установить новую деталь, а не пытаться убрать загрязнения со старой. Для ВАЗ-2106 стоимость этой комплектующей – около 100 рублей.

При приобретении новой запчасти обращайте внимание на стартерный контакт. Он должен быть закреплен жестко, чтобы при использовании его не было изгибов

Реле включения ближнего и дальнего света фар

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.

Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.

Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

https://youtube.com/watch?v=6VxE8x8KVaQ

Основные неисправности реле

О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.

Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля

При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него

В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

Демонтаж старого узла

Инструкция по самостоятельному ремонту замка, будет выглядеть примерно таким образом:

• отключаем аккумуляторную батарею;
• откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
• отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
• проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
• ставим новый замок в обратной последовательности.

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости ремонта контактной группы, это можно сделать без демонтажа замка зажигания. Однако, если снять ее по силам, то вот поставить обратно, почти наверняка, не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день, в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

• корпус отлит бережно и с ровными краями;
• верх замка завальцован ровно;
• широкую голограмму невозможно сорвать без ее разрушения;
• свободное движение ключа в личинке, без помех.
