Элекстросхемы проводки и оборудования для ваз 2106

Устройство контактной системы зажигания

В конструкцию контактной схемы зажигания включены следующие компоненты:

• замок (выключатель);

• катушка (КЗ);

• прерыватель (МП);

• распределитель (МР);

• регуляторы, центробежный и вакуумный (ЦР и ВР);

• свечи (СЗ);

• высоковольтные провода (ВП).

Катушка зажигания (КЗ) с двумя обмотками позволяет путем преобразования низкого напряжения получать высокий ток.

Механический прерыватель (МП) конструктивно выполнен вместе механическим распределителем (МР) в одном корпусе — трамблере. Он обеспечивает размыкание первичной обмотки КЗ.

Механический распределитель (МР) в виде ротора с контактной крышкой распределяет тока к свечам.

Центробежный регулятор (ЦР) позволяет изменять пропорционально величине оборотов коленвала угол опережения (УОЗ). Конструктивно ЦР выполнен в виде двух грузиков. В процессе вращения они воздействуют на подвижную пластинку, на которой находятся кулачки МП.

Вакуумный регулятор (ВР) выполняет корректировки величины угла опережения (УОЗ) в зависимости от нагрузки. При изменении положения дроссельной заслонки (ДЗ) меняется давление в полости за ДЗ. ВР реагирует на степень разряжения и корректирует величину УОЗ.

Это интересно: Управления двигателем (модели 2, 5 л) subaru forester 1997-2005

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 – реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – звуковые сигналы; 12 – электродвигатель вентилятора системы охлаждения двигателя; 13 – датчик включения электродвигателя вентилятора; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 – электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масл; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 – моторедуктор очистителя ветрового стекла; 25 – электродвигатель омывателя ветрового стекла; 26 – рле включения звуковых сигналов; 27 – реле включения электродвигателя вентилятора; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – рел-прерыватель аварийной сигнализации и указателей поворота; 33 – выключатель сигнала торможения; 34 – штепсельная розетка для переносной лампы; 35 – электродвигатель отопителя; 36 – добавочный резистор электродвигателя отопителя; 37 – часы; 38 – переключатель электродвигателя отопителя; 39 – лампа освещения вещевого ящика; 40 – прикуриватель; 41 – выключатель аварийной сигнализации; 42 – выключатель освещения приборов; 43 –лампа сигнализатора недостаточного уровня тормозной жидкости; 44 – трехрычажный переключатель; 45 – выключатель зажигания; 46 – выключатель заднего противотуманного фонаря*; 47 – выключатель наружного освещения; 48 – выключатели плафонов, расположенные в стойках передних дверей; 49 – выключатели фонарей сигнализации открытых передних дверей; 50 – фонари сигнализации открытых передних дверей; 51 – выключатели плафонов, расположенные в стойках задних дверей; 52 – выключатель сигнализатора стояночного тормоза; 53 – плафоны освещения салона; 54 – указатель уровня топлива с сигнализатором резерва; 55 – указатель температуры охлаждающей жидкости; 56 – указатель давления масла с сигнализатором недостаточного давления; 57 – тахометр; 58 – лампа сигнализатора стояночного тормоза; 59 – лампа сигнализатора заряда аккумуляторной батареи; 60 – лампа сигнализатора воздушной заслонки карбюратора; 61 – лампа сигнализатора габаритного света; 62 – лампа сигнализатора указателей поворота; 63 – лампа сигнализатора дальнего света фар; 64 – спидометр; 65 – выключатель сигнализатора воздушной заслонки карбюратора; 66 – реле-прерыватель сигнализатора стояночного тормоза; 67 – задние фонари; 68 – фонари освещения номерного знака; 69 – датчик указателя уровня и резерва топлива; 70 – лампа освещения багажника; 71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; б – реле прерывателя аварийной сигнализации и указателей поворота; в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Предохранители

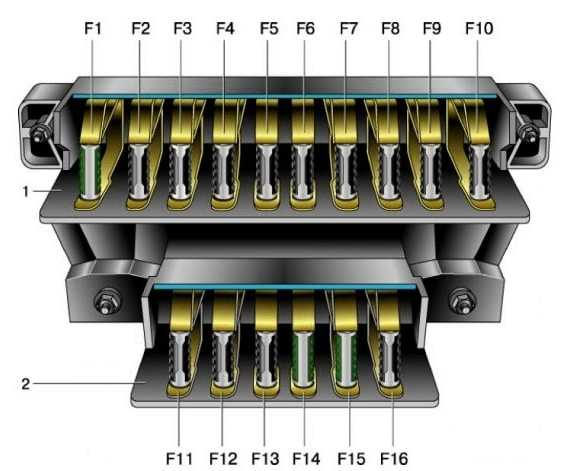

Главный блок предохранителей находится под панелью слева.

Схема

Описание

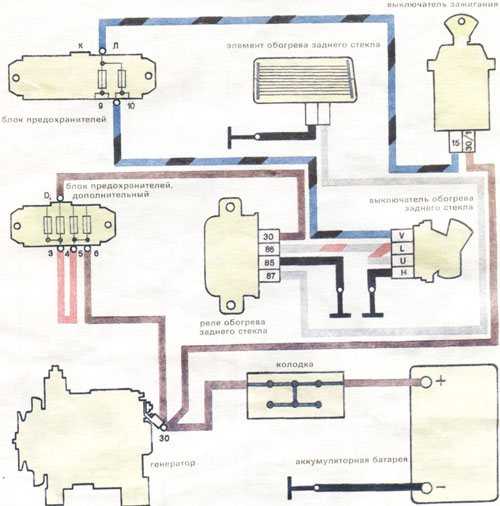

Схема обогрева заднего стекла

Видео к статье

предохранители ваз 2106, за что отвечают Проводка ваз 2106

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

ПРЕДОХРАНИТЕЛИ ВАЗ 2106 обозначения

Электросхема автомобиля ваз 2106

Реле Лампочки Генератора ВАЗ

Другие схемы:

• Схемы электрооборудования Москвич 2141 с двигателем ВАЗ-2106
• Предохранители и реле ВАЗ 2106
• Схемы электрооборудования ВАЗ-2107, ВАЗ-21072, ВАЗ-21074
• Схемы электрооборудования ВАЗ-2101, ВАЗ-2102
• Схемы электрооборудования ВАЗ–2101, ВАЗ–2102
• Схемы электрооборудования ВАЗ 2103
• Схемы электрооборудования ВАЗ 2104
• Схемы электрооборудования ВАЗ 2107
• Схемы электрооборудования ВАЗ-2104
• Схемы электрооборудования ВАЗ 2109
• Схемы электрооборудования ВАЗ-21083
• Схемы электрооборудования ВАЗ 2101

Какие фары используются на ВАЗ 2106

Головная оптика на ВАЗ 2106 представляет собой блок, в котором расположены две фары: дальний свет и ближний. Лампочка ближнего света установлена ближе к краю кузова. Элементы имеют раздельное подключение и переключаются механически через кнопку или рычаг в салоне. Штатно для Жигулей использовались галогеновые лампы с цоколем Н4 на 12 Вольт, мощностью 60/55 Вт.

Галогеновые лампы остаются самыми востребованными и сегодня, многие при замене используют современные образцы оптики от Бош или Осрам. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы.

Биксенон

Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.

При монтаже ксеноновой лампы потребуется переоборудовать корпус фары и установить блок розжига. Принцип работы основан на свечении газовой смеси после поступления  высокочастотного импульса, в конструкции нет стандартной нити накаливания.

Ксеноновые лампы более практичны в сравнении с галогенными, имеют увеличенный на 200 % срок эксплуатации, дают ровный белый свет, приближенный к дневному, термоустойчивы.

Тюнинг предполагает замену как всех четырех ламп головного освещения, таки и установку двух комплектов. По уровню освещения две биксеноновых фары обеспечивают весь спектр освещения автомобиля. Рассеиватель покрывают хром-краской.

Светодиодные лампы

Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:

• элементы виброустойчивы;
• для каждого блока установлена влагозащита;
• на 50 % дешевле, чем ксеноновые лампы;

Главным преимуществом светодиодного освещения перед ксеноновым остается качество. Луч дальнего света не ослепляет водителей встречного транспорта, легко корректируется. Из недостатков светодиодов отмечают высокое энергопотребление.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим:

• в первых имеется электрический насос, использующийся для увеличения давления в топливной системе;
• горючая смесь в данном случае образуется непосредственно в цилиндре, в то время как в карбюраторных версиях ее формирование происходит непосредственно в карбюраторе;
• в инжекторах используются топливные форсунки, которые обеспечивают нормальный впрыск горючего;
• наличие системы управления двигателем, что позволяет точно определить момент, при котором нужен впрыск горючей смеси (автор видео — канал Советы автолюбителю).

https://youtube.com/watch?v=2wBQPVxCWd4

Как вы понимаете, инжекторные силовые агрегаты оснащаются большим числом различных датчиков и контроллеров. Поэтому если мотор не заводится, то причина может заключаться в неполадках в работе электроцепи или самих датчиков.

Если речь идет именно о датчике, то такую поломку можно определить своими руками:

• сначала от контроллера следует отсоединить проводку, для этого извлекается разъем;
• далее, используя мультиметр, диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то скорей всего, устройство подлежит замене.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Не защищены предохранителями

• Стартер
• Система зажигания
• Цепь заряда аккумуляторной батареи
• Реле ближнего света
• Реле дальнего света

Реле

1. Реле аварийной сигнализации и указателей поворота (’77-’85 — 23.3747, ’85-’01 — 231.3747) — закреплено на переднем щите за комбинацией приборов.
2. Реле лампы сигнализатора заряда аккумуляторной батареи (РС 702) — закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».
3. Реле ближнего света фар — Б (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
4. Реле дальнего света фар — А (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
5. Реле стеклоочистителя (РС 514) — установлено под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.
6. Регулятор напряжения (РР 380, РС 702, РС 121, 59.3702, 592.3702, 591.3702, 591.3702-01) — закреплено на брызговике левого лонжерона в моторном отсеке.
7. Реле звуковых сигналов (РС 528) — закреплено на брызговике левого лонжерона в моторном отсеке.
8. Реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) — закреплено на брызговике левого лонжерона в моторном отсеке. (c 2000 г. не устанавливается)
9. Реле-прерыватель контрольной лампы стояночного тормоза (РС 492) — расположено за щитком приборов. (С 1994г. не применяется)
10. Реле обогрева заднего стекла — расположено за щитком приборов.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны) F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света F4(8А) Дальний свет правой фары F5(8А) Предохранитель ближнего света левой фары F6(8А) Ближний свет правой фары и задний противотуманная фара F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла F10(8А) Регулятор напряжения и обмотка возбуждения генератора F11(8А) Резерв F12(8 ) Резерв F13(8А) Резерв F14(16А) обогрев заднего стекла F15(16А) Электродвигатель вентилятора системы охлаждения F16(8А) Указатели поворота в режиме аварийной сигнализации

Автор:

Гaличeв Илья Виктoрoвич
