Цветная схема электропроводки уаз 452 с описанием: батон буханке друг, товарищ и таблетка

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

sam-avtoelektrik.ru

Что входит в электросхему УАЗа «Буханки»

Схема электрооборудования моделей старого образца УАЗ «Буханка» с двигателем ЗМЗ-402 (карбюратор) была довольно простой. Это было обусловлено условиями эксплуатации. Первые модели находились в распоряжении военных, поэтому их обслуживание должно было быть предельно понятным, никаких дополнительных электроопций в авто не было (только в «санитарках»).

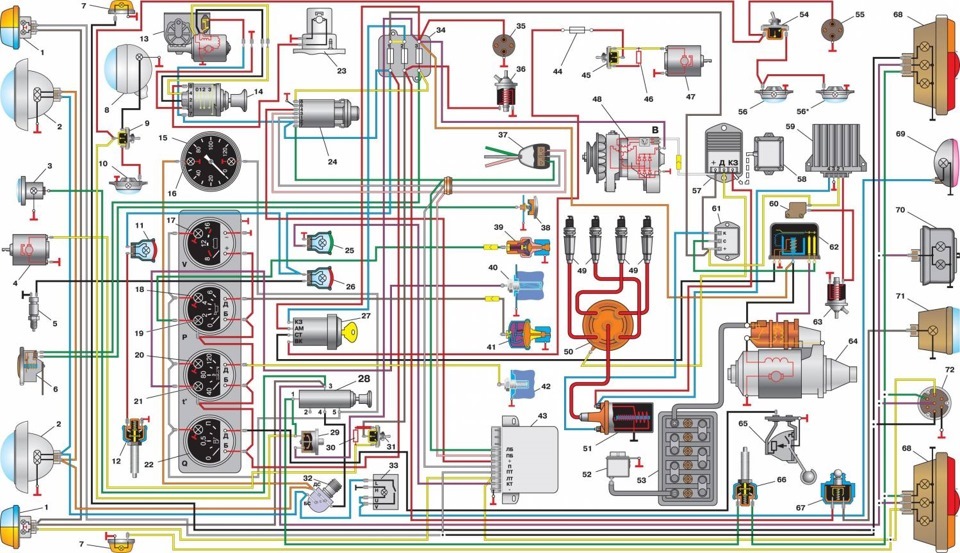

Схема электропроводки УАЗа «Буханки» (карбюратор, модели с 1985 года выпуска).

Итак, однопроводная схема имела следующие особенности:

1. Электронные компоненты

Отрицательным полюсом выступал кузов машины и картеры агрегатов. Всё электрооборудование работало на постоянном токе с рабочим напряжением 12В. Батарея, закрывающаяся эбонитовой крышкой, располагалась за спинкой водительского кресла. Чтобы снять аккумулятор, надо было откинуть спинку сидения вперёд.

Основой нехитрой схемы электрооборудования УАЗ-452 был генератор постоянного тока (Г12) с двумя токосъёмными щётками. Ему по силам было обеспечить ток не более 20А. На стенке моторного отсека, отдельно от генератора, устанавливался регулятор РР24-Г2. Поскольку кузов почти никак не был защищён от коррозии, автомобиль требовал регулярного осмотра на предмет состояния целостности контактов. К слову, эта проблема актуальна и для современных модификаций «Буханки».

Интересный материал тут: подключение генератора уаз

2. Пространство под капотом

Добраться к верхней части силового агрегата, обслуживающего систему зажигания, можно только из салона фургона. Для этого надо демонтировать крышку металлического кожуха, который покрыт слоем шумоизоляционного материала и теплоизоляцией. Работать придётся с фонариком, так как никакого встроенного осветительного прибора не предусмотрено.

3. Пассивная безопасность

С самого начала, то есть с момента выпуска «Буханки», конструкция фургона, в котором отсутствовал капот, вызывала массу вопросов, связанных с безопасностью всех, кто находился в салоне. Удивитесь, но конструкторы Ульяновского завода ещё в середине 70-х годов прошлого века проводили десятки краш-тестов, в результате которых оказалось, что машина по безопасности ничем не отличается от других отечественных автомобилей. Шанс на благополучный исход (в случае лобового столкновения) у водителя и рядом сидящего пассажира в УАЗ-452 оценивался как неплохой. Понятно, что по современным меркам пассивная безопасность «Буханки» стремится к нулю, при лобовой аварии оба человека как минимум получат тяжёлые травмы нижних конечностей.

Современные версии фургона (с 2014 года) уже оснащены базовыми электронными средствами пассивной безопасности — электронной АБС.

4. Внешняя оптика

Надо сказать, в середине 60-х у инженеров-конструкторов Ульяновского автозавода с качественными комплектующими и элементами, входящими в схему проводки УАЗа «Буханки», была напряжёнка. Поэтому производители решили оставить в новой модели всё, что раньше хорошо работало, в частности детали системы освещения и зажигания машины.

Популярный контент: порядок зажигания уаз 469

Внешняя оптика тоже имела ряд особенностей:

• Электричество по потребителям от проводки головного освещения распределяется посредством центрального переключателя. Конструкция узла перешла по наследству от ГАЗ-69.
• Стандартные для ранних уазиков и моделей ГАЗ элементы светотехники были установлены и на УАЗ-452. Взаимозаменяемые узлы очень упрощали (и удешевляли) ремонт элементов, которые вышли из строя.
• У переднего подфарника всего одна двухнитевая лампа, она же указатель поворота и габаритный сигнал.
• На задней части фургона красуются фонари круглой формы с красным рассеивателем. Двухнитевая лампа, находящаяся внутри фонаря, одной нитью отвечает за сигнал торможения и поворота, другой — за габаритный свет.
• На кузове нет боковых повторителей поворота.

Время показало, что довольно примитивная схема электропроводки УАЗа «Буханки», как и конструкция кузова этого легендарного фургона, оказались практичными и надёжными в эксплуатации.

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4.
Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Рецепт зажигания. С контактного на бесконтактное — УАЗ 469, 2.5 л., 1973 года на DRIVE2

Пару слов о бесконтактном зажигании, сразу скажу это не схема для тех кто ныряет по капот в воду, и на новые открытия я не претендую, а лишь хочу описать некоторые нюансы и обобщить опыт.

Допустим мы имеем на своем УАЗе контактное зажигание, это значит что у нас стоит контактный трамблер (распределитель зажигания) Р119Б или что то похожее.

Полный размер

вот он родимый

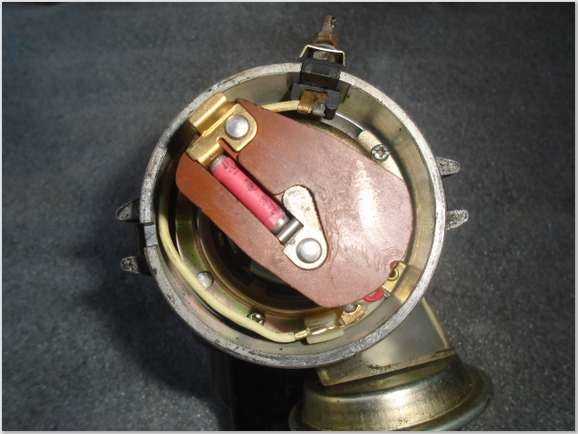

Не знаю у кого как но лично меня он сильно достал, наждачка всегда была в машине чтобы зачищать контакты, так же сбои в работе, нестабильная работа, и с водой он совсем не дружил. Можно ездить и так но переделать стоит. Также у нас стоит катушка зажигания Б115 или её модификации, точно этот вопрос осветить не могу.

На этом вроде как и закончилось наше контактное зажигание. Лично у меня так.Далее переходим к БЕСКОНТАКТНОМУ. Схема делится на 2 вида. Разница между ними в разных моделях коммутаторов: 1. Коммутатор 13.3734 если у вас такой то нужен еще добавочный резистор 14.3729. 2. Коммутатор 131.3734, тогда добавочный резистор не нужен!(ИСПОЛЬЗУЙТЕ ВТОРУЮ СХЕМУ!) Допустим мы решили делать по второй схеме. Для этого нам надо приобрести или найти в закромах или у знакомых: — датчик-распределитель 33.3706 (он же трамблер) — катушка зажигания Б116-02 — коммутатор 131.3734

датчик-распределитель 33.3706

Полный размер

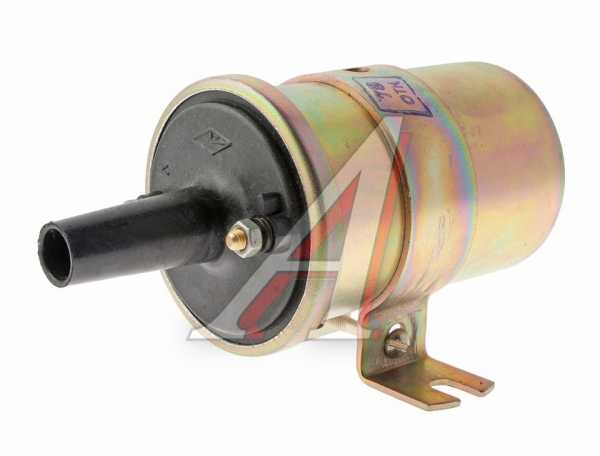

катушка зажигания Б116-02

коммутатор 131.3734

Вот и все что нам потребуется, провода не в счет.Идем далее, нам надо снять старый трамблер и катушку, и тут надо притормозить!Не поленитесь и запомните или сфотографируйте или хотя бы мелом нарисуйте направление бегунка на трамблере! Лучше чтобы он смотрел на первый цилиндр.иначе будете выставлять зажигание с нуля! Мы все сняли далее будем собирать. Трамблер ставим в точно таком же положении как и снимали, меняем катушку она подходит по креплению и закрепляем как нам удобно коммутатор. У меня это выглядит так:

Полный размер

Осталось только соединить все правильно. Тут нам поможет или схема, или удобнее будет расписать все словами: — Клемма «Д» коммутатора соединяется с гаечкой на трамблере. — Безымянный контакт катушки зажигания соединяется с клеммой «КЗ» коммутатора. — Провод от замка зажигания подсоединяем к клемме «К» катушки

(И тут возникает маленькая загвоздка, мы видим что у нас есть два контакта, а нужен только ОДИН, ситуация 50 на 50, но как узнать какой из них от замка зажигания? да никак, (конечно способ есть но нам не важно) мы пробуем сперва один потом другой на котором машина заведется тот и есть контакт от замка зажигания, оставшийся изолируем.)

— Далее эта клемма «К» соединяется с клеммой «+» коммутатора. Высоковольтные провода подсоединяются как обычно. 1-2-4-3.

Полный размер

На фото обведен лишний контакт. Если я не ошибаюсь идет на реле стартера. Он нам не нужен, изолируем его.

Если зажигание, то есть сам трамблер стоит правильно то машина должна завестись если нет то пробуем поставить другой провод к катушке. Машина заведется.P.S. Вся система стабильно будет работать

Назначение и расположение предохранителей УАЗ Хантер

Производитель установил на машину штыревые предохранители и силовые пластинчатые элементы. Пластинчатые имеют большие показатели допустимой нагрузки.

Блок предохранителей автомобиля УАЗ Хантер необходим для защиты электропроводки от возгорания при возникновении короткого замыкания и перегрузки. Предохранители соединяют плюсовые провода потребителей с источником питания. На машине установлены два источника питания, генератор и аккумуляторная батарея.

Внутри штыревого предохранителя расположен плавкий элемент.

Он рассчитан на определенную нагрузку. При превышении допустимой нагрузки или возникновении короткого замыкания, плавкий элемент перегорает, разобщая потребитель и источник питания.

Предохранители УАЗ Хантер устанавливаются в планки по 13 штук. В блоке расположены 2 планки. Каждый предохранитель предназначен для защиты определенной цепи. В зависимости от предусмотренной нагрузки цепи, номинал предохранителей отличается. Номинал нанесен на корпус предохранителя. Цвет корпуса штыревого предохранителя соответствует определенному номиналу:

• Оранжевый цвет – плавкий элемент рассчитан на силу тока 5 Ампер;
• Коричневый – имеет номинал 7.5 А;
• Красный цвет – соответствует плавкому элементу с номиналом 10А;
• Голубой – имеет номинал 15 А;
• Желтый – 20 Ампер;
• Бежевый цвет – соответствует плавкому предохранителю с номиналом 25 А.

Блок предохранителей УАЗ Хантер расположен в салоне под передней панелью с левой стороны от рулевого колеса.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Центральные переключатели света 41.3709 и 53.3709 предназначены для включения габаритных огней, освещения номерного знака, шкал контрольно-измерительных приборов, ламп дальнего и ближнего света фар, противотуманных фар, а также для регулировки яркости освещения контрольных приборов.

Центральные переключатели света 41.3709 и 53.3709, устройство.

Центральные переключатели света 41.3709 и 53.3709 по конструктивному исполнению являются вытяжными со встроенным реостатом. Конструкция центральных переключателей света 41.3709 и 53.3709 одинакова. Наибольший ток нагрузки для переключателя 41.3709 составляет 20 А, а для переключателя 53.3709 — 17 Ампер. На фото ниже, слева переключатель 41.3709, справа — 53.3709.

Вытяжной шток переключателей имеет три фиксированных положения, обеспечивающих различную коммутацию электрических цепей наружного освещения :

— электрические потребители выключены. I — включены лампы габаритных огней, освещения номерного знака и шкал контрольно-измерительных приборов, включены и подано питание в электрическую цепь ламп противотуманных фар. II — включены электрические цепи потребителей и дополнительно подано питание в электрические цепи ламп дальнего и ближнего света фар.

Переключение электрических цепей производится вручную перемещением штока за рукоятку вдоль его оси. Электрическая цепь ламп освещения шкал контрольно-измерительных приборов включается через реостат, встроенный в переключатель. Сопротивление реостата изменяется поворотом рукоятки штока вокруг своей оси. Это позволяет изменять яркость ламп освещения шкал приборов.

При перемещении штока вместе с ним перемещается каретка с подвижным контактом, который замыкает электрические выводы контактной панели в соответствии со схемой. В любом рабочем положении подвижная часть, шток и каретка с подвижным контактом, центральных переключателей света 41.3709 и 53.3709 фиксируется установленными в гнездо каретки шариком и пружиной.

Для подключения в электрическую схему освещения и световой сигнализации автомобиля, центральные переключатели света 41.3709 и 53.3709 имеют пронумерованные электрические выводы.

Проверка и устранение неисправностей центральных переключателей света 41.3709 и 53.3709.

Неисправности системы наружного освещения автомобилей могут быть вызваны, наряду с другими причинами, выходом из строя центрального переключателя света. Проверить работу центрального переключателя света 53.3709 можно по схеме, приведенной ниже.

Электрическая схема проверки исправности центрального переключателя света 53.3709.

В положении I штока должна гореть лампа 3, а в положении II — лампа 2. В положении I и II штока и повороте его по часовой стрелке должна загораться лампа 1. При повороте штока против часовой стрелки яркость свечения лампы должна уменьшаться вплоть до погасания. Величина падения напряжения на выводах переключателя 53.3709 не должна превышать 0,25 В при нагрузке в 3-4 А.

READ Как подключить https протокол

Проверить работу центрального переключателя света 41.3709 можно по схеме, приведенной ниже. В положении «0» штока контрольные лампы гореть не должны. В положении I должны гореть лампы 4 и 6, а при повороте штока по часовой стрелке должна загораться лампа 2 и гореть без миганий при вращении штока до упора.

Электрическая схема проверки исправности центрального переключателя света 41.3709.

При повороте штока против часовой стрелки яркость свечения лампы 2 должна уменьшаться вплоть до погасания в конце хода, после чего должна загореться лампа 1. В положении II должны гореть лампы 3, 4 и 6. Если контрольные лампы не загораются в соответствующих положениях штока, необходимо разобрать и осмотреть центральный переключатель света.

Для разборки переключателя нужно отогнуть лапки крепления контактной панели. Если контакты подгорели, их следует зачистить. Трущиеся поверхности каретки можно слегка смазать любым маслом. Если контактные поверхности или изоляционная панель имеют сильное выгорание, то они или полностью центральный переключатель света, меняются в сборе.

Источник
