Основные аспекты электропроводки автомобилей уаз

Электросхема УАЗ 3163

1, 2 – блок-фары;3, 4 – противотуманные фары;5, 6 – звуковые сигналы;7 – электровентилятор системы охлаждения двигателя;8 – генератор;9 – датчик концентрации кислорода;10 – датчик положения распределительного вала (датчик фазы);11 – датчик детонации;12 – регулятор холостого хода;13, 14, 15, 16 – свечи зажигания;17, 18 – катушки зажигания;19 – датчик положения коленчатого вала;20, 21, 22, 23 – топливные форсунки;24 – датчик положения дроссельной заслонки;25 – датчик массового расхода воздуха;26 – датчик сигнальной лампы аварийного падения давления масла;27 – датчик указателя давления масла;28, 30 – датчик температуры охлаждающей жидкости;29 – датчик температуры воздуха;31 – электромагнитный клапан адсорбера;32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;33, 34 – насосы омывателей ветрового стекла и стекла двери задка;35 – колодка диагностики;36 – электродвигатель водяного насоса;37 – электродвигатель вентилятора отопителя;38 – стартер;39 – фонарь освещения подкапотного пространства;40 – моторедуктор очистителя ветрового стекла;41 – выключатель сигнальной лампы аварийного состояния тормозной системы;42 – реле электровентилятора;43 – реле включения омывателя стекла двери задка;44 – реле стартера УАЗ 3163;45 – реле системы управления двигателем;46 – реле электробензонасоса;47 – реле включения звуковых сигналов;48, 49, 50, 51, 52, 53 – штыревые предохранители;54 – аккумуляторная батарея;55 – розетка для переносной лампы;56 – левый боковой указатель поворота;57 – правый боковой указатель поворота;58 – контроллер системы управления двигателем;59 – комбинация приборов;60 – блок управления моторедукторами замков дверей;61, 62 – плафоны освещения вещевых ящиков;63, 64 – магнитные выключатели плафонов освещения вещевых ящиков;65 – реле переключения режимов отопителя;66 – монтажный блок, расположенный в салоне автомобиля;67 – плафон подсветки монтажного блока; 68 – зеркало заднего вида правое;69 – добавочный резистор электродвигателя вентилятора отопителя;70, 71 – лампы подсветки блока управления отопителем;72 – переключатель скорости работы электродвигателя вентилятора отопителя;73 – выключатель стоп-сигналов;74 – регулятор длительности паузы работы стеклоочистителя;75 – выключатель (замок) зажигания;76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка;77 – выключатель звуковых сигналов;78 – переключатель указателей поворота и света фар;79 – модуль управления светотехникой;80 – зеркало заднего вида левое;81 – электростеклоподъемник правой передней двери;82 – моторедуктор замка правой передней двери;83 – прикуриватель УАЗ патриот;84 – выключатель аварийной сигнализации;85 – выключатель обогрева зеркал заднего вида;86 – переключатель отопителя;87 – переключатель режимов работы дополнительного отопителя;88 – выключатель обогревателя стекла двери задка;89 – моторедуктор замка левой передней двери;90 – электростеклоподъемник левой передней двери;91 – моторедуктор замка правой задней двери;92 – выключатель света заднего хода;93 – датчик скорости УАЗ3163 патриот;94 – электробензонасос с датчиком уровня топлива правого бака;95 – переключатель датчиков указателя уровня топлива;96 – переключатель стеклоподъемника правой передней двери;97 – пульт управления наружными зеркалами;98 – переключатель стеклоподъемника левой передней двери;99 – дополнительный отопитель кузова;100 – выключатель контрольной лампы включения стояночного тормоза;101 – датчик указателя уровня топлива левого бака;102 – моторедуктор замка левой задней двери;103 – выключатель освещения на стойке двери задка;104, 105 – выключатели освещения на стойках правых дверей;106 – задний плафон освещения салона;107 – передний плафон освещения салона;108, 109 – плафоны направленного света;110, 111 – выключатели освещения на стойках левых дверей;112 – фонарь на правом заднем крыле;113 – элемент обогревателя стекла двери задка;114 – фонарь дополнительного стоп-сигнала;115 – моторедуктор очистителя стекла двери задка;116, 117 – фонари освещения номерного знака;118 – моторедуктор замка двери задка;119 – фонарь на заднем левом крыле.

Меры профилактики

1. Регулярно проверять состояние наконечников проводов, установленных на клеммах аккумулятора. Очищать детали от окислов и грязи.
2. Протирать корпус батареи от пыли. Если применяется обслуживаемый аккумулятор, то необходимо прочищать вентиляционные каналы и доводить плотность электролита до нормы. Периодически подзаряжать устройство от зарядного приспособления.
3. При долгих простоях отключать аккумулятор при помощи штатного размыкателя.
4. Жгут проводки не должен перегибаться и перетираться об острые кромки кузовных панелей. При обнаружении повреждений изоляции восстановить защиту изоляционной лентой или заменить участок проводки. Места перегиба защитить специальными рукавами.
5. При перегорании предохранителя установить причину возникновения поломки. Запрещено производить ремонт путем установки усиленных элементов, рассчитанных на повышенный ток.
6. Контролировать состояние стартера, производя периодическую очистку трущихся элементов от грязи и смазывая их средством Литол-24. Проверять осевой зазор ротора, который должен находиться в пределах 1 мм, и затяжку болтов крепления узла к картеру двигателя. Электрические контакты требуется очищать от нагара при помощи напильника.
7. Очищать бегунок распределителя от пыли и замасливания при помощи ветоши и чистого бензина. Одновременно производить смазку втулки ротора (несколько капель подается под снятый фильц). Высоковольтные провода должны плотно устанавливаться в посадочных местах. При попадании влаги на элементы требуется протереть их чистой и сухой тряпкой.
8. Не злоупотреблять применением аварийного вибратора, который имеет ресурс работы около 30 часов. При включении резервного зажигания деактивировать экономайзер карбюратора.
9. Проверять крепление устройств в комбинации приборов, заменяя перегоревшие детали.

Система зажигания УАЗ – Зажигание – Автомобиль

В настоящее время применяются бесконтактные системы ажигания. Разумеется, что они выполнены на электронной основе. Контакты уже не в состоянии обеспечить надёжную работу двигателя при 6000 оборотах в минуту. При такой скорости контакты уже не успевают смыкаться. Мощность искры падает. В бесконтактных системах зажигания подобные проблемы не встречаются. В прошлых номерах был описан узел датчика-распределителя, в старых книгах называемым трамблером. Энергия искрового разряда в полтора – два раза выше, чем в батарейных системах зажигания. Благодаря этому автомобиль легче заводится, имеет меньше токсичность и расход топлива. Двигатель может развивать большую частоту вращения.Вот и всё отличие, причём принципиально новый узел – коммутатор. О нём то и стоит вести речь, поскольку качество работы зависит от марки коммутатора. В качестве примера рассмотрим системы электронного зажигания автомобилей двух марок – ГАЗ и УАЗ.

Коммутатор является усилителем электрического сигнала от датчика и одновременно с этим он обеспечивает питание катушки зажигания. Как только от датчика поступает импульс тока, коммутатор прекращает подавать ток на первичную обмотку катушки. При этом во вторичной обмотке возникает высоковольтный импульс тока. На свече зажигания при этом проскакивает искра, воспламеняющая смесь бензина и воздуха.

Система зажигания автомобилей УАЗ состоит из датчика распределителя (трамблёра) 33.3706 или 19.3706, катушки зажигания Б-116, добавочного резистора 14.3729 (вариатора), коммутатора 13.3734, свечей зажигания А11, и аварийного вибратора 5102.3747, о котором более подробно расскажу несколько ниже. На рисунке 1 показана функциональная схема системы зажигания УАЗ. Наиболее интересен коммутатор автомобилей УАЗ тем, что имеет несколько совершенно уникальных характеристик. Я бы предпочёл его «Волговскому», тем более что такая замена возможна. УАЗовский коммутатор обладает следующими отличительными свойствами:

При вращении коленвала с частотой менее 500 оборотов в минуту сигнал на выходе датчика изменяется не очень быстро. Такой режим имеет место при запуске двигателя стартером. Схема коммутатора построена таким образом, что в этом режиме на свече вместо одной искры проскакивает много искр. Многоискровое зажигание на УАЗах позволяет легче заводить двигатель на морозе. Вот Вам отчасти и разгадка, почему «Волга» заводится хуже УАЗов на морозе (впоследствии будет рассказано и об отличиях стартеров этих моделей и многом другом, что дает плюсы УАЗовскому мотору УМЗ-4178 перед ЗМЗ-402).

При напряжении в бортовой сети более 16 вольт (например – сгорело реле-регулятор)коммутатор УАЗа произведёт аварийное отключение зажигания. Такая мера позволяет сберечь дорогую аккумуляторную батарею от разрушения. А мне известен случай, когда при этом у автовладельца «Волги» сгорела дорогая магнитола. Был бы у него коммутатор от УАЗа, – ничего бы не случилось.

Конструкторы Ульяновского автомобильного завода оснастили УАЗ 31512 электрооборудованием. Схема электрооборудования УАЗ 31512 может понадобиться при необходимости выполнить ремонт авто. Для удобства ремонта производитель установил на автомобиль провода с изоляцией разного цвета.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

Электросхема уаз 31512 для чайников

Схема электрооборудования автомобиля УАЗ-31512

Схема электрооборудования автомобиля УАЗ-31512: 1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов ; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.

Источник

Установка проводки на переднюю и заднюю оси

• Сначала необходимо подготовить переднюю и заднюю оси автомобиля. Для этого необходимо очистить поверхность от грязи и пыли.
• Затем, используя детали и компоненты из комплекта проводки, установите провода на переднюю ось. При этом необходимо следовать инструкции, предоставленной производителем.
• Постепенно проходите по всем необходимым элементам передней оси, подключая провода таким образом, чтобы они были надежно закреплены и не создавали никаких повреждений.
• Не забудьте проверить плотность соединений и выпрямить провода при необходимости.

Далее, перейдите к установке проводки на заднюю ось:

Очистите поверхность задней оси от грязи и пыли.
Следуйте инструкции производителя и установите провода на заднюю ось

Подключите провода, убедившись, что они надежно закреплены.
Обратите внимание на плотность соединений и выпрямите провода при необходимости.. После завершения установки проводки на переднюю и заднюю оси, приступите к проверке и тестированию работы системы

Проверьте, работают ли все фары, поворотники и стоп-сигналы, а также другие элементы электрической системы автомобиля

После завершения установки проводки на переднюю и заднюю оси, приступите к проверке и тестированию работы системы. Проверьте, работают ли все фары, поворотники и стоп-сигналы, а также другие элементы электрической системы автомобиля.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года,
2. После 1994 года.

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света П39,
2. На последующие П53,
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель,
2. Немодифицированные – через центральный переключатель,
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними,
4. У модифицированных каждая имеет свой провод от источника электричества.

Схема электрооборудования автомобиля УАЗ-31512

Схема электрооборудования автомобиля УАЗ-31512: 1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов ; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.

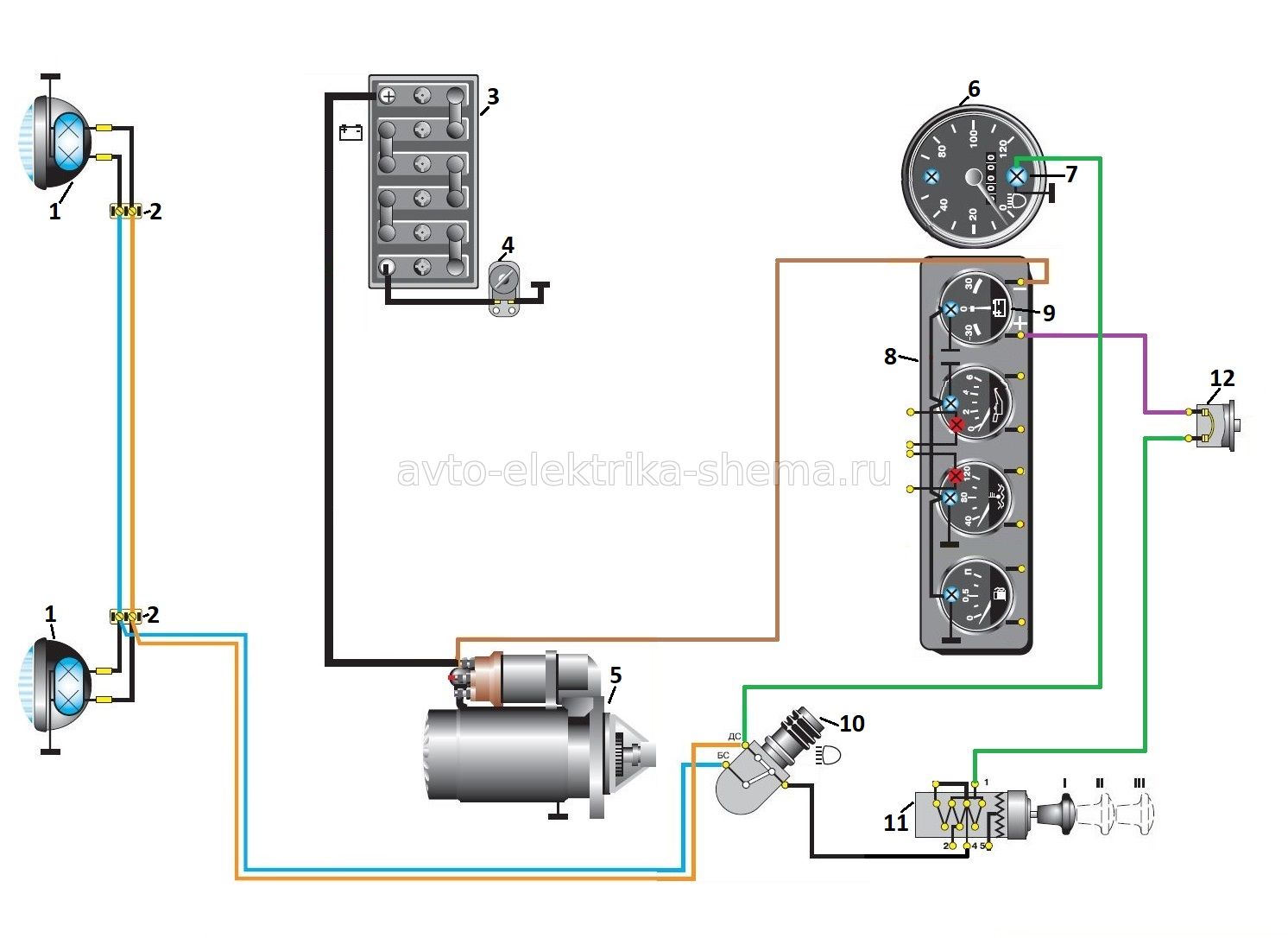

Схема включения ближнего и дальнего света фар: 1 — фара; 2 — соединительная колодка; 3 — аккумуляторная батарея; 4 — выключатель «массы»; 5 — стартёр; 6 — спидометр; 7 — сигнальная лампа дальнего света фар; 8 — приборная панель; 9 — амперметр; 10 — ножной переключатель света; 11 — центральный выключатель света; 12 — тепловой (биметаллический) предохранитель.

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

1. Катушка высокого напряжения;
2. Распределитель зажигания;
3. Свечи зажигания;
4. Электроклапан холостого хода;
5. Выключатель принудительного холостого хода;
6. ЭБУ холостого хода;
7. Коммутатор.

Выбор места для монтажа проводки

При монтаже проводки в автомобиле УАЗ 31512 очень важно правильно выбрать места для размещения проводов. Это позволит обеспечить надежность и безопасность работы электрооборудования автомобиля

Перед началом установки необходимо проанализировать схему проводки и определиться с теми участками автомобиля, где будет размещаться проводка

Следует обратить внимание на следующие моменты:

Подходящие места для скрытого размещения проводки. Металлические элементы кузова автомобиля могут использоваться в качестве проводников или заземления для проводов. Вы можете выбрать подходящие места для скрытого размещения проводки, чтобы не нарушать внешний вид автомобиля.

Доступность для проводки. Необходимо выбирать места, где проводка будет легко доступна в случае необходимости проведения технического обслуживания или замены проволов.

Защита от механических повреждений. Места для размещения проводки должны быть защищены от возможных механических воздействий. Не рекомендуется прокладывать провода рядом с острыми или грубыми деталями автомобиля.

Защита от воздействия влаги

Важно учитывать возможность попадания влаги на провода, особенно в местах, где они проходят через отверстия в кузове или трубопроводах. Рекомендуется использовать защитные чехлы или герметизацию для предотвращения попадания влаги.

Удобство монтажа и подключения проводов

При выборе мест для размещения проводки следует учитывать удобство монтажа и последующего подключения проводов к электрооборудованию автомобиля.

Правильный выбор места для монтажа проводки обеспечит надежность работы автомобиля и минимизирует возможные проблемы, связанные с электрооборудованием. При необходимости консультации обращайтесь к специалистам или руководству по эксплуатации автомобиля УАЗ 31512.

Два названия одной модели

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Расшифровка индекса

Гражданская версия авто «459Б» согласно новой классификации получила цифровой индекс 31512, где:

1. Первая цифра обозначает класс автомобиля , определенный по рабочему объему двигателя и массе автомобиля. Применительно к модели – это цифра «3» весом до 1,5 т и рабочим объемом до 2,5 л;
2. Вторая цифра индекса указывает на тип транспортного средства. Цифра «1» – легковой;
3. Третью и четвертую цифры индекса присваивает автопроизводитель. Как правило, они обозначают внутризаводское обозначение;
4. Пятая цифра указывает на модификацию. В данном случае, УАЗ модифицировал модель «459», которая по новым требованиям должна нумероваться как 3151. Соответственно, модифицированное авто получает индекс 31512.

А поскольку транспортное средство выпускается и эксплуатируется намного больше этого срока, то и схема проводки УАЗ 31512 идентичная «459Б».

Ремонт проводки и электрооборудования своими руками

Основные неисправности электрооборудования на УАЗ 469 и методы ремонта:

1. При отсутствии заряда аккумуляторной батареи следует проверить натяжение ремня привода генератора и состояние щеток. Проблема может возникать из-за износа контактных колец или задевания ротора за статор (износ подшипников). Точную причину поломки можно определить только после снятия генератора и дефектовки компонентов.
2. Перезаряд батареи указывает на поломку регулятора напряжения, который необходимо заменить.
3. Шум при работе генератора является признаком износа подшипников или их посадочных мест на крышках. Изношенные и поврежденные детали требуют замены.
4. Отсутствие искрообразования в бесконтактной системе зажигания указывает на пробои катушки или крышки, а также некорректную регулировку угла опережения. Возможна поломка коммутаторного устройства. Для ремонта требуется заменить поломанные узлы и произвести настройку момента подачи искры.
5. Перегоревшие изделия требуется заменять на детали с аналогичными параметрами. Периодически производить регулировку пучков света фар головного освещения (а также противотуманных, если они установлены).
6. Дребезжащий звук при работе клаксона возникает из-за плохого контакта или появления трещин на мембране. Для ремонта требуется проверить состояние проводки и точек соединения. Поврежденный звуковой сигнал заменяется новым.
7. При обнаружении замыкания в цепи необходимо выяснить причину возникновения неисправности. Для этого потребуется пройти по всем элементам, подключенным к данному проводу. Каждый потребитель отсоединяется от сети и отдельно проверяется на работоспособность. При обгорании изоляции на жгутах проводки их требуется заменить.
8. При проведении замены участка проводки требуется обеспечить надежное соединение старого и нового отрезка. Наиболее быстрой методикой является скручивание оголенных участков, но данный способ не обеспечивает надежного контакта и длительного срока эксплуатации. Более надежный стык можно создать путем монтажа специальной опрессовочной гильзы. После установки элемента требуется защитить оголенный участок изоляционной лентой. Третьим способом соединения является пайка проводки, обеспечивающей прочный стык, который по своим характеристикам несколько уступает опрессовке.

Завершение монтажа проводки и проверка работоспособности

После того, как все провода были правильно уложены и соединены, можно приступить к завершению монтажа проводки УАЗ 31512. Этот этап включает в себя несколько шагов.

1. Закрепление проводки. Для того чтобы обеспечить надежное и аккуратное крепление проводов, используйте специальные стяжки или скрепки. Закрепите провода таким образом, чтобы они не провисали и не мешали работе других элементов автомобиля.
2. Завершение соединений. Проверьте все соединения проводов и при необходимости подтяните их. Убедитесь, что провода правильно подключены к соответствующим контактам.
3. Установка предохранителей. После того, как проводка УАЗ 31512 была полностью смонтирована, установите предохранители в соответствующие гнезда в автомобиле. Проверьте, что все предохранители на месте и нет повреждений.
4. Проверка работоспособности. Перед тем, как закрыть капот и считать монтаж проводки завершенным, проведите проверку работоспособности. Включите зажигание и протестируйте все электрические приборы автомобиля, включая фары, указатели поворота, стеклоподъемники и т.д. Убедитесь, что все функционирует должным образом и нет никаких неполадок.

Если все провода были правильно уложены и подключены, а все электрические приборы работают исправно, то монтаж проводки УАЗ 31512 можно считать успешно завершенным. Не забудьте закрыть капот автомобиля и убедиться, что все инструменты и материалы использованные в процессе монтажа были убраны.

Схема электрооборудования УАЗ-31512

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком.

При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей (фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация).

В таком режиме аккумуляторная батарея будет разряжаться.
