Уаз 2206 буханка

Разъемы диагностики OBDII и УАЗ / ГАЗ

Разъемы диагностики OBDII и УАЗ / ГАЗ

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется старая схема разработанная для буханок УАЗа 1954 – 1984 годов.

Зачем нужна электрическая схема такой машины? Потребность в инструкциях по прокладке кабелей в автомобиле может возникнуть не только при устранении какого-либо дефекта, мешающего работе транспортного средства, но и при прокладки новой проводки.

Стоит знать, что для автомобиля с карбюраторным двигателем существует две схемы.

Одна – простая, в которой нет электронного блока управления карбюратором (этот элемент появился после 1984 года и в старые схемы не входит).

Вторая чуть посложнее (учтено подключение блока управления карбюратором). Такую схему стоит использовать, если необходимо подключить к работе все электронные системы автомобиля, а не только зажигание и другого минимума для управления автомобилем.

Если в автомобильном генераторе нет встроенного регулятора напряжения, то его необходимо купить и подключить к системе.

Схема проводки для буханки с инжекторным двигателем.

Ремонтируя электропроводку в данном автомобиле сложно найти штатную схему подключения – производителем она не включена в инструкцию по эксплуатации.

Есть заблуждение, что схема подключения электроприборов в автомобилях УАЗ с инжекторным двигателем идентична схеме, применяемой в автомобиле с карбюратором, но на самом деле они другие.

Для решения проблемы управления машиной, связанной с проводкой, используются две схемы подключения: одна стандартная для буханки с карбюраторным двигателем и одна для инжекторной для ГАЗ-69 «Козел».

Объединение информации из этих двух диаграмм позволяет отремонтировать или перемонтировать инжекторную буханку.

Вместо схемы ГАЗ-69 (инжектор) можно использовать схему электронной системы управления двигателем, поэтому водителям рекомендуется брать ее с собой вместе со схемой подключения на карбюраторном ДВС буханки.

Эти источники позволяют управлять проводкой инжектора по всему автомобилю, за исключением некоторых электронных компонентов, если они не предусмотрены стандартной электрической схемой.

В этом случае стоит обратиться на спец форумы – более опытные хозяева буханок могут не только предложить решение возникшей проблемы, но и поделиться отсутствующей схемой для нее, если их машина той же модели, что и неисправная.

Электросхема УАЗ 3303

У меня автомобиль 1989 года выпуска, изначально с бесконтактной системой зажигания. Позже переделали в контактную, о чем не пожалел ни разу. В этом есть и плюсы и минусы, рассказываю не о них. Пришлось использовать старомодную схему подключения УАЗ 3303, конечно, с карбюратором тоже.

Схема 1.

Производитель в общем предупредил о возможном внесении изменений в электрическую схему. Так как автомобиль находится в эксплуатации уже 30 лет, такие изменения должны быть. Вот несколько разных схем с контактной и бесконтактной системой зажигания для разных автомобилей УАЗ. Но поскольку в те времена не было особых различий, я считаю их похожими с некоторыми отличиями.

На Схеме 1. показана бесконтактная версия автомобильной проводки в цвете, на Схема 2. – более старая модель.

Схема 2.

Электросхема УАЗ 3303 старомодная

Здесь представлена ​ схема подключения генератора УАЗ 3303. Схема, которая имеет систему зажигания с контактами, взята от 469. На схеме есть радиоприемник, это примечательно.

Схема подключения УАЗ 469 аналогична 3303 с контактной системой зажигания

В заключение публикую еще одну схему от бортового УАЗ 33036, более свежую, не не инжекторную.

Оборудование электрической системы УАЗ Буханка инжектор 421

Электрическая система УАЗ Буханка инжектор 421 включает в себя несколько основных компонентов, которые обеспечивают правильное функционирование автомобиля. Эти компоненты включают:

— Аккумулятор: предоставляет электрическую энергию, необходимую для запуска двигателя и питания всех электрических устройств автомобиля.

— Генератор: отвечает за подзарядку аккумулятора во время работы двигателя. Генератор также обеспечивает электрическую энергию для всех электрических компонентов автомобиля.

— Пусковой мотор: используется для запуска двигателя автомобиля. Он подключается к аккумулятору и включается при повороте ключа зажигания.

— Зажигание: отвечает за подачу электрической энергии на свечи зажигания для возгорания топлива в цилиндрах двигателя. Зажигание организовывается с помощью электронной системы управления двигателем.

— Датчики: эксплуатируются для передачи информации от различных систем автомобиля, таких как система впрыска, температуры двигателя, скорости коленчатого вала и др. Эти сигналы помогают контроллеру двигателя корректировать работу двигателя и обеспечивать оптимальную производительность и экономию топлива.

— Проводка: представляет собой совокупность электрических проводов, соединяющих все компоненты электрической системы. Провода проходят через всю машину и обеспечивают передачу электрической энергии и сигналов между компонентами.

Каждый из этих компонентов играет важную роль в правильной работе электрической системы УАЗ Буханка инжектор 421 и обеспечивает надежную и безопасную эксплуатацию автомобиля.

Улучшение схемы электрооборудования УАЗ 452

Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные.

Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских.

Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.

Выпуск 1965 — 1984 годов

Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.

В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.

Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована.

А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор.

Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер.

Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Улучшение электрооборудования

Большинство автолюбителей согласятся, что не менее важная вещь — это центральный замок на УАЗ. Замок на УАЗ Буханка легко покупается в любом магазине автозапчастей и без проблем устанавливается на транспортное средство.

Еще один «апгрейд» для этого автомобиля — это электровентилятор двигателя. Электровентилятор — стандартная деталь для большинства современных машин. Однако в старых моделях такой прибор не устанавливался.

Множество автолюбителей уже убедилось в полезности такой детали электропроводки, как электровентилятор, поэтому его довольно часто устанавливают на Буханку, тем более что его можно легко приобрести в любом автомагазине.

Инжектор, приборная панель, электровентилятор, зеркала с подогревом — после стольких нововведений схема электропроводки УАЗ подвергается изменениям. А для бесперебойной работы всех вышеуказанных улучшений не помешает хороший генератор. Стандартный генератор УАЗ 452 нельзя назвать плохим, однако, согласно статистике, большинство владельцев все-таки решают поставить другой генератор.

Для этого можно взять генератор из любой другой марки авто. Например, на Буханку часто ставят генераторы от Фольксвагена, Ниссана и других автомобилей. Генератор — это важный элемент электропроводки, поэтому если вы решили серьезно улучшить электрооборудование УАЗ 452, то новый генератор может понадобиться.

Метки к записи:

Модификации

УАЗ-452 — фургон, основная модификация
УАЗ-452А — санитарный автомобиль, в народе прозван «таблеткой». Автомобиль вмещал до 4-х носилок или шестерых на лавочках и одного сопровождающего в обоих случаях. Санитарка не предусматривала комфорта при перемещениях, подвеска оставалась со стандартной модели, но была единственной санитарной машиной, способной добраться в самые отдаленные места.
УАЗ-452АС — санитарный автомобиль в северном исполнении

УАЗ-452АЭ — шасси для установки различного оборудования
УАЗ-452В — десятиместный микроавтобус вагонной компоновки
УАЗ-452Д — грузовик с двухместной кабиной и деревянным кузовом
УАЗ-452Г — санитарный автомобиль, отличается от УАЗ-452А вместимостью
УАЗ-452К — экспериментальный 16-местный трехосный автобус, (6х4) (1973 г).
УАЗ-452П — седельный тягач

Подготовка к работе

Перед началом выполнения работ по установке электросхемы УАЗ Буханка 3962 инжектор 409 необходимо обеспечить соблюдение следующих условий:

После выполнения этих шагов вы будете готовы приступить к установке электросхемы УАЗ Буханка 3962 инжектор 409.

Условия эксплуатации

Опытные автолюбители по-разному оценили модификацию автомобиля. В сравнении с предшественницей – УАЗ 469, новый «триста пятнадцатый»:

1. Стал более комфортабельным, чему способствовали переделки салона и ходовой;
2. Потерял во внедорожных качествах, поскольку получил редукторы с измененными передаточными числами.

На практике это выражалось в следующем:

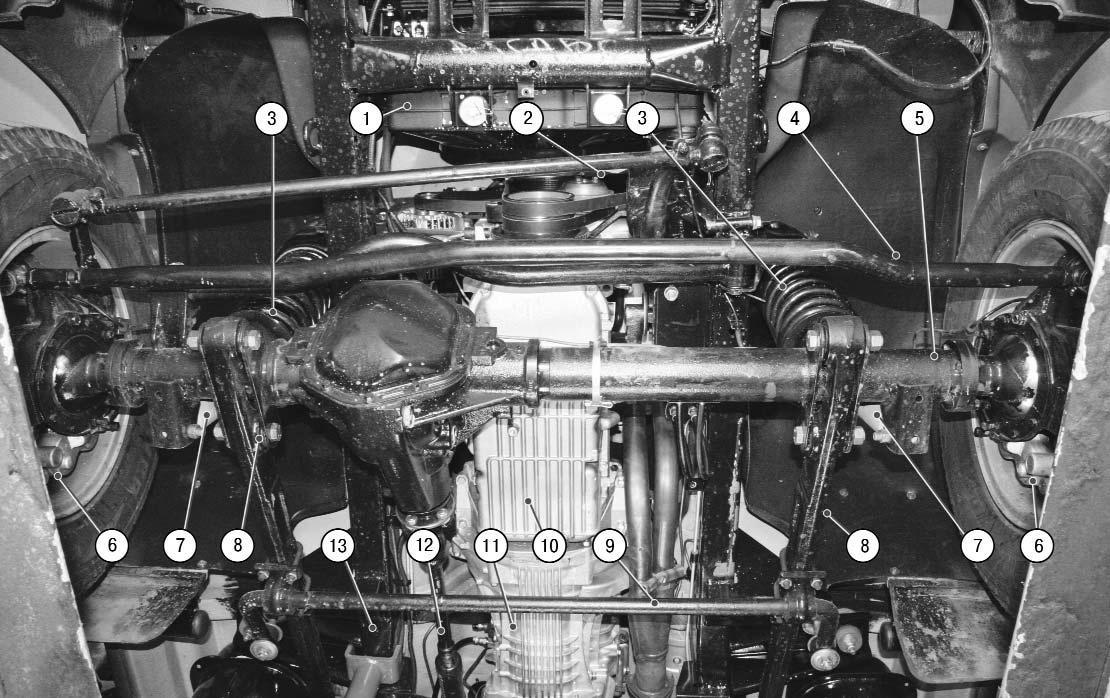

1. При эксплуатации в условиях бездорожья старый «469» легко преодолевал грязь благодаря «военным мостам»;
2. Новый УАЗ мог «закопаться» в болотистой местности из-за установки «гражданских» мостов;
3. Максимальная скорость «469» не превышала на трассе 90-100 км/ч;
4. Новый УАЗ 31514 разгоняется до 120-130 км/ч.

отечественных внедорожников

Чем отличается электросхема УАЗ 31514? Машина получила совершенно отличную от прежней систему зажигания, она стала бесконтактной. При этом надежность осталась на высочайшем уровне, как и у УАЗ 2206. Выбор именно этого достижения современного автомобилестроения связан не только с электропроводкой, но и с качеством общей сборки. Все модели, включая УАЗ 390945 и прочие, поражают своей безотказностью, долговечностью, прочностью, комфортом использования.

1 — передний фонарь;2 — фара;3 — звуковой сигнал;4 — плавкий предохранитель;5 — боковой указатель поворота;6 — добавочное сопротивление;7 — выключатель отопителя;8 — электродвигатель вентилятора отопителя;9 — фонарь освещения моторного отсека;10 — генератор;11 — реле указателей поворота и аварийной сигнализации;12 — свечи зажигания;13 — сопротивление отопителя (резистор);14 — реле стартера;15 — катушка зажигания;16 — датчик-распределитель;17 — коммутатор;18 — аккумуляторная батарея;19 — выключатель “массы”;20 — электроомыватель;21 — аварийный вибратор;22 — блок предохранителей;23 — датчик указателя давления масла;24 — датчик температуры охлаждающей жидкости;25 — датчик перегрева охлаждающей жидкости;26 — датчик аварийного давления масла;27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер;29 — реле света фар;30 — розетка переносной лампы;31 — выключатель сигнализатора стояночного тормоза;32 — выключатель сигнала торможения;33 — спидометр;34 — сигнализатор недостаточного уровня тормозной жидкости;35 — сигнализатор включения стояночного тормоза;36 — сигнализатор включения указателей поворота;37 — сигнализатор включения дальнего света фар;38 — микропереключатель карбюратора;39 — стеклоочиститель;40 — блок системы ЭПХХ;41 — реле стеклоочистителя;42 — электромагнитный клапан системы ЭПХХ;43 — сигнальная лампа аварийного давления масла;44 — сигнальная лампа перегрева охлаждающей жидкости;45 — центральный выключатель света;46 — выключатель аварийной сигнализации;47 — указатель уровня топлива;48 — указатель температуры охлаждающей жидкости;49 — указатель давления масла;50 — вольтметр;51 — плафон освещения салона;52 — выключатель плафона освещения салона;53 — правый подрулевой переключатель;54 — выключатель звукового сигнала;55 — датчик уровня топлива;56 — левый подрулевой переключатель;57 — переключатель датчиков уровня топлива;58 — прикуриватель*;59 — выключатель заднего противотуманного фонаря;60 — тепловой (биметаллический) предохранитель;61 — выключатель зажигания;62 — реле зажигания;63 — выключатель света заднего хода;64 — задний фонарь;65 — дополнительный фонарь сигнала торможения*;66 — фонарь света заднего хода;67 — задний проивотуманный фонарь;68 — фонарь освещения номерного знака;69 — розетка прицепа*.* Устанавливается на части автомобилей.

Представляемая модель более надежная, например, 390994, инжектор которой доставляет много проблем покупателям, требует пристального внимания к датчикам температуры. У электрооборудования УАЗ 469 или УАЗ 3303 система использовалась проще, таких проблем не было, а более поздняя электросхема УАЗ 2206 выполнена гораздо проще, что никак не влияло на надежность и качество.

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Подключение аккумулятора

Для правильного подключения аккумулятора в электросхеме УАЗ Буханка 3962 инжектор 409, необходимо следовать указанным инструкциям:

1. Отсоедините клемму отрицательного терминала аккумулятора от корпуса автомобиля.

2. Отсоедините клемму положительного терминала аккумулятора от корпуса автомобиля.

3. Подключите клемму положительного терминала аккумулятора к соответствующему контакту электросхемы УАЗ Буханка 3962 инжектор 409, обозначенному «+».

4. Подключите клемму отрицательного терминала аккумулятора к соответствующему контакту электросхемы УАЗ Буханка 3962 инжектор 409, обозначенному «-«.

5. Убедитесь в надежности подключения клемм аккумулятора и их отсутствии перемычек на аккумуляторе.

После подключения аккумулятора проверьте работу электрооборудования автомобиля и в случае обнаружения неисправностей, обратитесь к специалисту для дальнейшего ремонта и диагностики.

Электросхема УАЗ 3163

1, 2 – блок-фары;3, 4 – противотуманные фары;5, 6 – звуковые сигналы;7 – электровентилятор системы охлаждения двигателя;8 – генератор;9 – датчик концентрации кислорода;10 – датчик положения распределительного вала (датчик фазы);11 – датчик детонации;12 – регулятор холостого хода;13, 14, 15, 16 – свечи зажигания;17, 18 – катушки зажигания;19 – датчик положения коленчатого вала;20, 21, 22, 23 – топливные форсунки;24 – датчик положения дроссельной заслонки;25 – датчик массового расхода воздуха;26 – датчик сигнальной лампы аварийного падения давления масла;27 – датчик указателя давления масла;28, 30 – датчик температуры охлаждающей жидкости;29 – датчик температуры воздуха;31 – электромагнитный клапан адсорбера;32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;33, 34 – насосы омывателей ветрового стекла и стекла двери задка;35 – колодка диагностики;36 – электродвигатель водяного насоса;37 – электродвигатель вентилятора отопителя;38 – стартер;39 – фонарь освещения подкапотного пространства;40 – моторедуктор очистителя ветрового стекла;41 – выключатель сигнальной лампы аварийного состояния тормозной системы;42 – реле электровентилятора;43 – реле включения омывателя стекла двери задка;44 – реле стартера УАЗ 3163;45 – реле системы управления двигателем;46 – реле электробензонасоса;47 – реле включения звуковых сигналов;48, 49, 50, 51, 52, 53 – штыревые предохранители;54 – аккумуляторная батарея;55 – розетка для переносной лампы;56 – левый боковой указатель поворота;57 – правый боковой указатель поворота;58 – контроллер системы управления двигателем;59 – комбинация приборов;60 – блок управления моторедукторами замков дверей;61, 62 – плафоны освещения вещевых ящиков;63, 64 – магнитные выключатели плафонов освещения вещевых ящиков;65 – реле переключения режимов отопителя;66 – монтажный блок, расположенный в салоне автомобиля;67 – плафон подсветки монтажного блока; 68 – зеркало заднего вида правое;69 – добавочный резистор электродвигателя вентилятора отопителя;70, 71 – лампы подсветки блока управления отопителем;72 – переключатель скорости работы электродвигателя вентилятора отопителя;73 – выключатель стоп-сигналов;74 – регулятор длительности паузы работы стеклоочистителя;75 – выключатель (замок) зажигания;76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка;77 – выключатель звуковых сигналов;78 – переключатель указателей поворота и света фар;79 – модуль управления светотехникой;80 – зеркало заднего вида левое;81 – электростеклоподъемник правой передней двери;82 – моторедуктор замка правой передней двери;83 – прикуриватель УАЗ патриот;84 – выключатель аварийной сигнализации;85 – выключатель обогрева зеркал заднего вида;86 – переключатель отопителя;87 – переключатель режимов работы дополнительного отопителя;88 – выключатель обогревателя стекла двери задка;89 – моторедуктор замка левой передней двери;90 – электростеклоподъемник левой передней двери;91 – моторедуктор замка правой задней двери;92 – выключатель света заднего хода;93 – датчик скорости УАЗ3163 патриот;94 – электробензонасос с датчиком уровня топлива правого бака;95 – переключатель датчиков указателя уровня топлива;96 – переключатель стеклоподъемника правой передней двери;97 – пульт управления наружными зеркалами;98 – переключатель стеклоподъемника левой передней двери;99 – дополнительный отопитель кузова;100 – выключатель контрольной лампы включения стояночного тормоза;101 – датчик указателя уровня топлива левого бака;102 – моторедуктор замка левой задней двери;103 – выключатель освещения на стойке двери задка;104, 105 – выключатели освещения на стойках правых дверей;106 – задний плафон освещения салона;107 – передний плафон освещения салона;108, 109 – плафоны направленного света;110, 111 – выключатели освещения на стойках левых дверей;112 – фонарь на правом заднем крыле;113 – элемент обогревателя стекла двери задка;114 – фонарь дополнительного стоп-сигнала;115 – моторедуктор очистителя стекла двери задка;116, 117 – фонари освещения номерного знака;118 – моторедуктор замка двери задка;119 – фонарь на заднем левом крыле.

Схема электропроводки на карбюраторных моторах Уаз Буханка

Для взаимодействия электроприборов с карбюраторной системой автомобиля используется схема старого типа — придуманная для автомобилей УАЗ Буханка с 1954 по 1984 год.

Зачем мне нужна электрическая схема для такого автомобиля? Необходимость в руководстве по электропроводке для автомобиля может возникнуть не только при устранении неисправностей, мешающих работе автомобиля, но и при создании электроустановки с нуля.

Стоит помнить, что в автомобиле с карбюраторным двигателем есть два контура. Первый — простой, не имеющий электронного регулятора карбюратора (этот элемент появился после 1984 года и не включен в старые схемы).

Второй вариант немного сложнее (учитывается подключение контроллера карбюратора). Эту схему следует использовать, если вы хотите подключить к работе все электронные системы автомобиля, а не только зажигание и минимум необходимого для работы автомобиля.Для подключения упрощенной схемы достаточно проложить провод от аккумулятора через выключатель к замку зажигания для создания искры, а другой провод через реле и кнопку к стартеру для запуска двигателя.

Если генератор переменного тока вашего автомобиля не имеет встроенного регулятора напряжения, купите его и подключите к системе.

Электронные компоненты

Электрическая схема автомобиля УАЗ 452 представляла собой простую однопроводную схему.

Структурно он имел следующие решения:

• Роль второго провода играл металлический корпус и прикрепленные к нему узлы и детали;
• Все электронные узлы и исполнительные механизмы имели «-» вывод на корпус. Цена этого решения оправдывала несовершенство схемы.

Обратитесь к инструкциям по регулярной проверке контактов. Если они окислены, их следует очистить наждачной бумагой.

Система зажигания

На «452» также было установлено контактное зажигание:

1. Провод «+» от аккумулятора подает ток к катушке зажигания;
2. На прерыватель, ток подает специальный высоковольтный провод.

Управление освещением схема уаз буханка

В частности, рулевое управление и многие основные узлы были заимствованы у предшественника — ГАЗ-69. Соответственно, цена автомобиля осталась неизменной.

Модели первых лет выпуска оснащались ножным выключателем света, который имел несколько режимов работы:

1. В первом положении активируется схема включения ближнего света и габаритных огней;
2. Во втором положении активируется цепь ближнего и дальнего света.

Переработанный выключатель света имеет другой алгоритм работы:

в первом положении горят только габаритные огни; во втором положении подается питание на габаритные огни и ближний свет.Примечание: Алгоритм с выключенными маркерными огнями является сервисным требованием

В заводском руководстве есть рекомендации по доработке старой схемы, где важно не перепутать контакты педального переключателя.Лучшее решение — заменить старый выключатель на современный, в котором используются только 3 группы контактов.Также более старые версии «452» не имели сигнализации, поэтому в электрической схеме: установлен переключатель реле RS-57 (устанавливается в разрыв провода от клеммы «+» аккумулятора до переключателя индикатора); контакт центрального реле закоротил сигнальную лампу на приборной панели

Электропроводка схема уаз буханка с 1985 по 2013 года

В более поздних модификациях, с появлением впрыска, были внесены некоторые изменения в зажигание:

1. В цепи «аккумулятор — катушка зажигания» был установлен дополнительный резистор;
2. На клемму подключения катушки был выведен отдельный провод от стартера (рядом с дополнительным резистором)
3. В более поздних моделях в цепь было установлено дополнительное реле стартера.

Вывод: Электрическая схема была изменена вместе с автомобилем. Этот фактор следует учитывать при планировании и выполнении ремонта во избежание нестандартных ситуаций.
