Схема дальний свет в полнакала вместо дхо дхо автоматическое включение фар

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Вот таким получилось реле РХО-23:

Габариты печатной платы — всего 20х38х8мм, что позволяет после окончания монтажа загерметизировать её термоклеем, запаковать в термоусадочную трубку и притянуть к любому жгуту проводов в моторном отсеке кабельной стяжкой.

Что появилось нового, в сравнении с предшественником:

• Два в одном: реле ходовых огней и реле дальнего света фар с плавным розжигом во всех режимах
• Диапазон рабочих напряжений 10-32В. То есть можно без проблем ставить его на грузовые автомобили с бортовой сетью 24В
• Два входа включения дальнего света на полную яркость (активный минус и активный плюс). РХО-23 умеет работать как развязывающее реле дальнего света. На некоторых автомобилях параллельное подключение РХО вызывает свечение контрольной лампы дальнего света на приборке, что раздражает большинство водителей. С РХО-23 эта проблема решается легко и изящно без дополнительных соплей.
• Режим полного засыпания при отключенном зажигании. То есть при выключенном зажигании оно реально ничего не потребляет — вот прям 0 микроампер. И оно никогда не разрядит аккумулятор на длительной стоянке! Мы просто питаем микропроцессор от входа зажигания, а силовую часть — через предохранитель от плюса аккумулятора. Т.е. ни при каких обстоятельствах при выключенном зажигании оно «случайно» включиться не может.
• Как и у нашего предшественника у нас предусмотрен режим деактивации ходовых огней — для этого нужно в течение двух секунд трижды моргнуть габаритами. Но в отличие от РХО-22 мы НЕ запоминаем это состояние, и при останове двигателя и последующем пуске ДХО снова включатся. Мы установили более двухсот комплектов РХО-22, и мне периодически звонят эти клиенты с жалобами, что «всё сломалось». А оказывается они просто деактивировали режим ДХО, и чтобы все «починить» нужно снова трижды моргнуть габаритами.
• В РХО-23 нет никаких регулировок, с завода установлено оптимальная яркость 40%. Меньше — плохо видно издалека, больше — слепит даже днём.

Малые габариты платы позволяют расположить её непосредственно в монтажном блоке. Вот так изящно удалось его вмонтировать в блок электроники на Pajero4 — это такая серая коробочка размером с пару пачек сигарет, установленная внутри монтажного блока.

Назначение контактов (распиновка) РХО-23:

* — На Subaru Legacy и некоторых других авто необходимо подключить (вместо одной из отключенных от штатной проводки ламп дальнего света) резистор на 330-470ом мощностью минимум на 0.5Вт для того, чтобы убрать паразитное свечение светодиода (контролька дальнего света) на приборной панели. Резистор зашунтирует светодиод, который без него из-за каких то наводок еле заметно светится, что вводит в заблуждение автовладельца, который инстинктивно пытается «выключить» дальний. Актуально только для светодиодных ламп на приборной панели.

Схема подключения ДХО без реле

Это самая простая схема подключения ДХО, но и самая не правильная. Немного опишу ее. При такой схеме подключения вы подаете напряжение на ДХО от основной цепи питания автомобиля. Основная цепь питания включается в работу при повороте ключа в замке зажигания. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Я не рекомендую подключение ДХО по такой схеме.

Теперь кратко о самих огнях и возможных ошибках

— прибыть в управление технадзора УАП;

— подать заявление на осуществление переоборудования;

— произвести установку световых приборов на специализированной СТО;

— получить справку СТО (акт, заключение) о проведении работ;

— прибыть в управление технадзора УАП для осмотра и получить разрешение на внесение отметки в СРТС (техпаспорт);

— направиться в РЭП по месту жительства или спецЦОН для замены СРТС.

Любви наряжать автомобили разными огоньками у наших водителей не отнять, поэтому нововведение никого не огорчило. Но будет ли световое оформление на разный вкус считаться ходовыми огнями? Нет. Не более чем украшение. Правильный свет придётся узаконивать

Скажем так, от установки до законной эксплуатации ДХО путь неблизкий. И многое будет зависеть даже просто от удачи…

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта Игорь Мармазов Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток

ДХО должны быть заметны при свете солнца. Такую рекламу легко можно сделать самостоятельно

ДХО должны быть заметны при свете солнца. Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Подробные инструкции по проведению монтажных работ

Для того чтобы сделать дхо из дальнего света в полнакала, вам понадобится следовать нижеперечисленным инструкциям:

1. Подготовьте все необходимые инструменты и материалы: паяльную лампу, провода, реле, предохранитель и т.д.
2. Отключите аккумулятор от автомобиля, чтобы избежать возможных коротких замыканий и поражения электрическим током.
3. Выберите место для монтажа реле. Рекомендуется выбирать место, где реле будет защищено от влаги и повреждений.
4. Подготовьте провода, обрежьте их на нужную длину и обнажьте концы, чтобы сделать качественное соединение.
5. Установите реле в выбранное место, используя крепежные элементы или двусторонний скотч.
6. Присоедините провода к входам и выходам реле, следуя инструкциям производителя или диаграмме подключения.
7. Подсоедините реле к аккумулятору автомобиля, соблюдая полярность.
8. Подключите провод от фары дальнего света к входу реле, а провод от полнакала — к выходу реле.
9. Замените предохранитель от дальнего света на предохранитель более высокой мощности, если это требуется.
10. Проверьте всех подключенных проводов на наличие надежного соединения и отсутствие повреждений.
11. После завершения работ, убедитесь, что все провода и компоненты хорошо защищены и закреплены.

Следуя этим подробным инструкциям, вы сможете успешно провести монтажные работы по переходу от дальнего света к полнакалу, достигнув желаемого эффекта и улучшив видимость на дороге в темное время суток.

Рекомендации по выбору оборудования

При подготовке к превращению дальнего света в полнакало, важно правильно выбрать оборудование, которое позволит вам достичь желаемого результата. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор:

1. Тип оборудования
Выберите тип оборудования в зависимости от ваших потребностей. Для создания дхо из дальнего света в полнакало можно использовать либо отдельные компоненты (лампы, балласты, рефлекторы), либо готовые комплекты.
2. Мощность
Учитывайте мощность оборудования. Определите, какой уровень яркости вы хотите получить и выберите оборудование с соответствующей мощностью.
3

Качество света
Обратите внимание на качество света, которое обеспечивает выбранное оборудование. Желательно выбирать оборудование с высоким цветовым воспроизведением, чтобы получить естественное освещение.
4

Долговечность
При выборе оборудования обратите внимание на его долговечность. Выбирайте продукцию надежных производителей, которые предлагают гарантию на свою продукцию.
5. Совместимость
Убедитесь, что выбранное оборудование совместимо с вашим автомобилем. Проверьте соответствие разъемов и размеров, чтобы установка прошла без проблем.
6. Цена
Наконец, учтите ваш бюджет и выберите оборудование, которое соответствует вашим финансовым возможностям.

Следуя этим рекомендациям, вы сможете сделать правильный выбор оборудования для превращения дальнего света в полнакало и наслаждаться ярким светом во время вождения.

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

• ДХО должны быть установлены на высоте от 250 до 1500 мм;
• Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
• Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

• ДХО должны использоваться только в светлое время суток;
• Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюс ы ДХО:

1. Вам не надо постоянно думать о том, что вы не забыли, и включили свет при движении автомобиля. Он включается автоматически.
2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
4. Лампы будут служить намного дольше.
5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

• При включении зажигания питание поступает на схему ДХО.
• Контроллер даёт задержку 10 секунд.
• Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
• Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
• Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
• Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

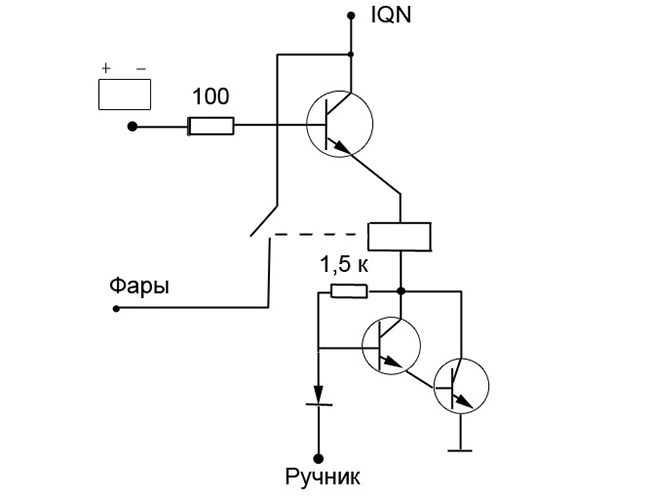

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Однако у каждой такой конструкции есть существенные недостатки, и ничего вразумительного на рынке мы так и не нашли, поэтому пришлось сделать такое реле самостоятельно.

Казалось бы: чего сложного в реле ходовых огней? ШИМ (широтно-импульсная модуляция) известна давно, горстка радиодеталей набирается на пару сотен рублей. Однако тот, кто не ставил такие реле на потоке изобретёт очередной неудобный «велосипед»

К примеру, на многих автомобилях Toyota, Mazda применяется довольно странная схема включения дальнего света: один из контактов лампы дальнего света подключен к плюсу ближнего, а второй вообще висит в воздухе. При включении ближнего на лампе дальнего также появляется плюс. Без пляски с бубном к такой проводке подключиться не получится. Наш предшественник со своим РХО-22 вообще предлагает для развязки устанавливать дополнительное электромагнитное реле. И это при том, что само РХО-22 является не чем иным, как твердотельным реле! На практике это приводит к дополнительным временным затратам, появлению под капотом новых соплей из проводов и удорожанию установки.

К тому же в РХО-22 присутствует куча ненужных функций, например, активация ходовых огней по напряжению питания. От этой фигни мы отказались сразу: на многих автомобилях сейчас стоят датчики тока на минусовой клемме, и напряжение в сети гуляет в зависимости от режимов движения (например, выключается зарядка при резком старте) — соответственно, реле с таким алгоритмом работы будет периодически выключать ходовые огни.

Ещё у него есть корпус Немного поразмыслив, было решено скопировать с РХО-22 силовую часть (к слову, схемотехника у нашего предшественника безупречна), заменив процессор с PIC на STM32 и основательно переработав алгоритм работы и конструктивное исполнение.

Советы по установке и настройке

Для того чтобы создать дхо из дальнего света в полнакала, следуйте данной инструкции:

1. Сначала установите на своём автомобиле специальные линзы, предназначенные для преобразования дальнего света в полнакала.
2. Затем отрегулируйте угол наклона линз таким образом, чтобы они были направлены прямо вперед.
3. Подключите провода к фаре и к батарее автомобиля, используя провода с соответствующими разъёмами.
4. Устанавливайте фару на автомобиль, следуя указаниям производителя.
5. После установки фары необходимо правильно настроить её позицию и угол наклона. Для этого можно воспользоваться прямоугольной таблицей, которая позволит определить правильное положение фары.
6. Осветите фару и проверьте, какое количество света она создаёт. Если это необходимо, отрегулируйте положение линз или угол наклона, чтобы достичь оптимального результата.
7. Проверьте, что все элементы фары надёжно закреплены и не двигаются во время движения автомобиля.
8. Если вы заметили какие-либо проблемы с установкой или настройкой, проконсультируйтесь с профессиональным мастером или обратитесь в автосервис.

Руководство реализации функции DRL на автомобиль

Произвести установку такой системы своими руками вполне возможно в гаражных условиях.

Рассмотрим процесс реализации схемы на примере автомобиля ВАЗ 2110 с оптикой Бош:

1. В первую очередь вам потребуется провод с двойной изоляцией, его необходимо протянуть из салона транспортного средства к правой фаре. Сам провод следует подключить к контакту 87 реле, в некоторых модификациях авто он может маркироваться номером 88.
2. Затем необходимо открыть крышку модуля дальнего освещения, она расположена ближе к радиаторному устройству. Извлекается провод массы, как правило, он имеет черный либо коричневый цвет, после чего посредине кабель разрезается канцелярским ножом. Тот конец провода, который выходит из фары, необходимо заизолировать с помощью изоленты. А другой конец разрезается по центру. Затем к кабелю, идущему к источнику дальнего освещения, необходимо подпаять провод, который впоследствии укладывается через вентиляционное отверстие оптики. Его можно найти на обратной стороне фонаря, в верхней части, неподалеку от поворотника. Сам провод желательно проложить на наружной части фары, через отверстие ближнего освещения, при этом для укладки можно использовать пинцет. Убедитесь в том, чтобы новый уложенный кабель внутри оптики не соприкасался с цоколем источника освещения. Именно этот провод будет служить массой для лампочки дальнего света.
3. Выполнив эти действия, провод следует соединить с контактом реле под номером 30.
4. Далее, производится подключение контакта реле под номером 85 к кабелю зеленого цвета в разъеме фонаря дальнего освещения.
5. Затем к массе следует подключить контакты реле под номерами 86 и 87. Наиболее оптимальным вариантом будет проложить отдельный кабель до шпильки лонжерона. В этом месте сходятся провода масса от самой оптики, поворотных огней, а также противотуманных фонарей. Чтобы не допустить окисления, все соединения следует заизолировать специальной термоусадочной трубкой, а для большей надежности можно использовать и изоленту.
6. Следующим этапом будет подключение кабеля в монтажном блоке с предохранительными устройствами в салоне, в частности, вам потребуется разъем противотуманной оптики. То есть вы будете использовать кнопку управления, реле, а также предохранительный элемент от противотуманок. При необходимости вы можете установить отдельный переключатель в более удобном месте, к примеру, на центральной консоли.
7. Теперь вам остается только подключить питание. Питание берется с 12-вольтного контакта после замка зажигания, этот провод обычно имеет сине-красный цвет. Такое подключение позволит активировать дневное освещение при включении зажигания, соответственно, отключаться оно также будет при извлечении ключа. Завершающим этапом будет установка пятиамперного предохранителя на данном участке цепи в любом удобном месте. Это позволит защитить цепь от возможных скачков напряжения (автор видео — канал SuperWIRUSS).

Автор:

Гaличeв Илья Виктoрoвич
