Как подключить противотуманные фары на калину: электрическая схема и пошаговая инструкция по установке

Основные варианты конструкций и критерии, влияющие на качество

В торговой сети можно встретить следующие виды изделий:

• Продукция под брендом Bosch продается всегда в комплекте (2 шт.) и отличается достаточно прочным стеклом и хорошим качеством светового потока. Можно сказать, что это самый надежный вариант, но и его цена заметно выше всех остальных аналогов.
• ПТФ производства во многом схожи с вышеописанными, но на самом деле их качество заметно уступает первому варианту. Единственное преимущество – более низкая стоимость.
• Противотуманные фары Киржач на Калину имеют линзообразные выпуклые стекла, что позволяет концентрировать световой поток и направлять его именно туда, куда требуется. Довольно добротное и надежное решение.
• Изделия под брендом ПроСпорт и другими подобными марками выпускаются китайскими заводами. Судить об их надежности и качестве сложно, так как один вариант может быть отличным, а второй выйдет из строя за очень короткий срок.

Продукция концерна Бош и здесь на ведущих ролях

Вопрос, какие противотуманные фары лучше на Калину, вызывает ряд споров, поэтому решение за вами. Как показывает практика, самые популярные варианты — это Бош и Киржач.

Важно! Все из вышеперечисленных вариантов отлично подходят для установки, и вам не придется производить какие-либо переделки в конструкции. Сложно представить более простую схему подключения. Сложно представить более простую схему подключения

Сложно представить более простую схему подключения

ПТФ на Калину: выбор, установка, подключение

Подробности

Категория: Ремонт

Опубликовано 28.12.2014

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

• реле ПТФ

• кнопка включения ПТФ

• готовые провода с разъемами

• саморезы для крепления

• коннекторы для соединения проводов

• подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Установка ПТФ на Калину

Для работы из инструментов нам понадобятся:

• отвертка
• ключ на 8

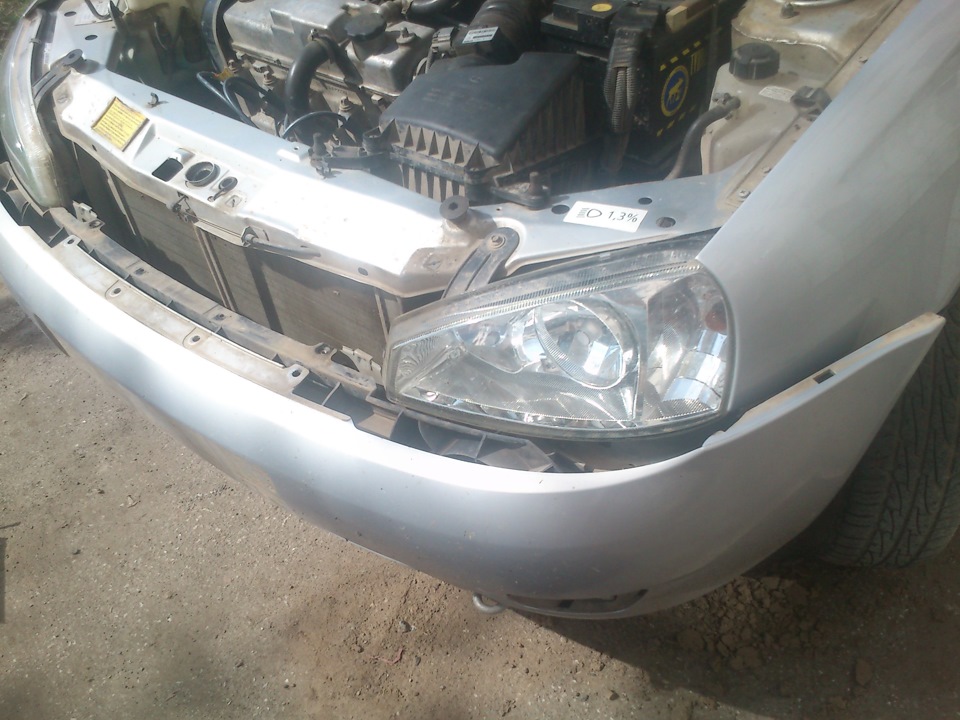

Удобнее делать эту процедуру на снятом бампере, но можно установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

На этом установка ПТФ закончена.

Подключение ПТФ на Калину

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

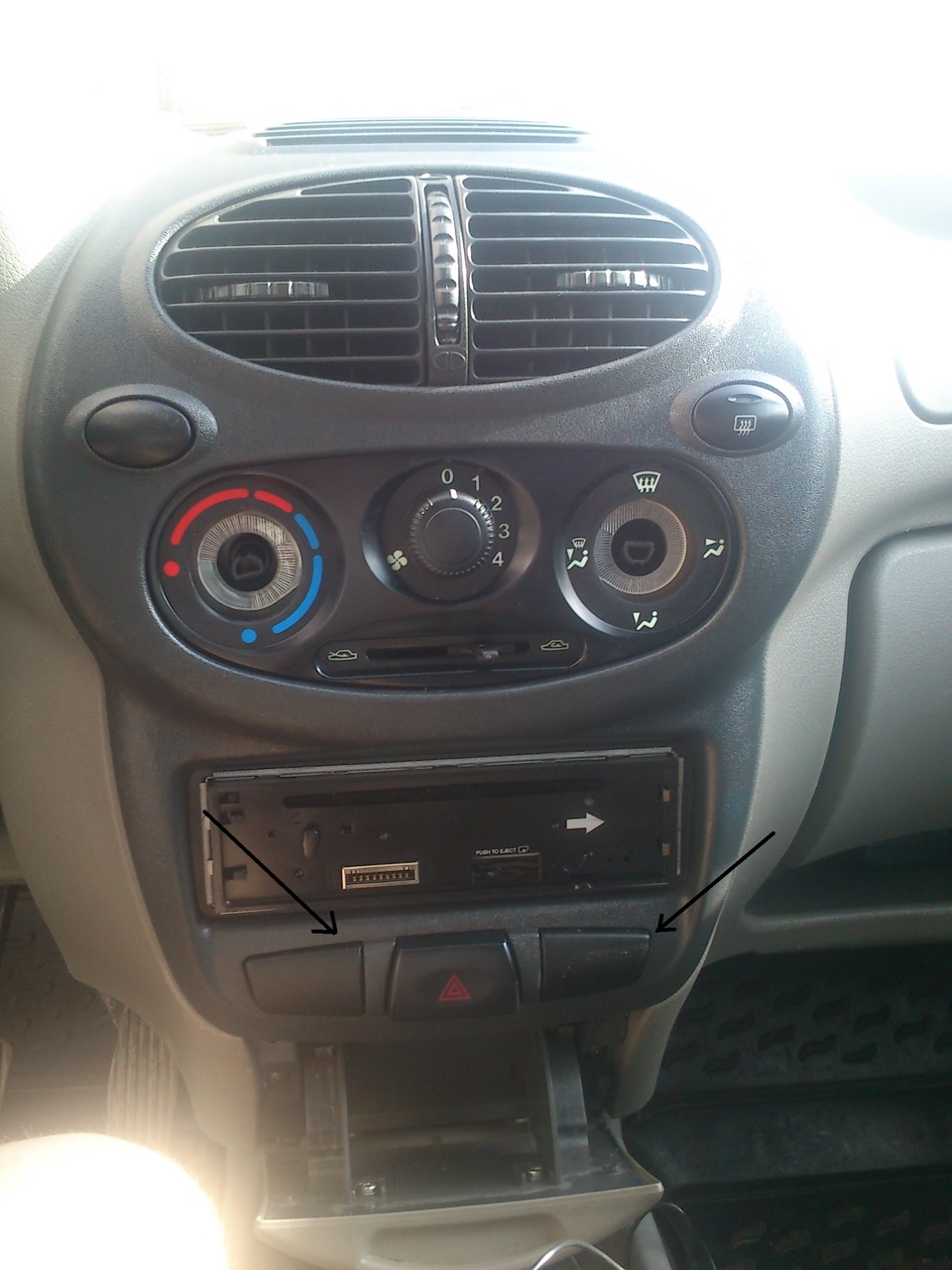

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

Снимаем ручки температуры и направления обдува, потянув их на себя.

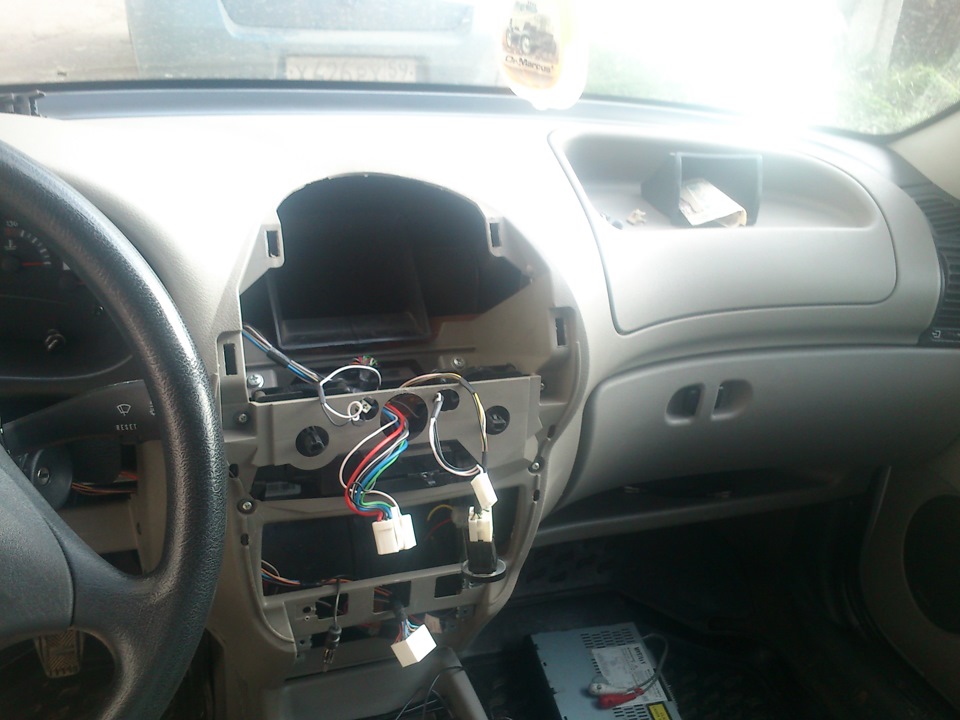

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

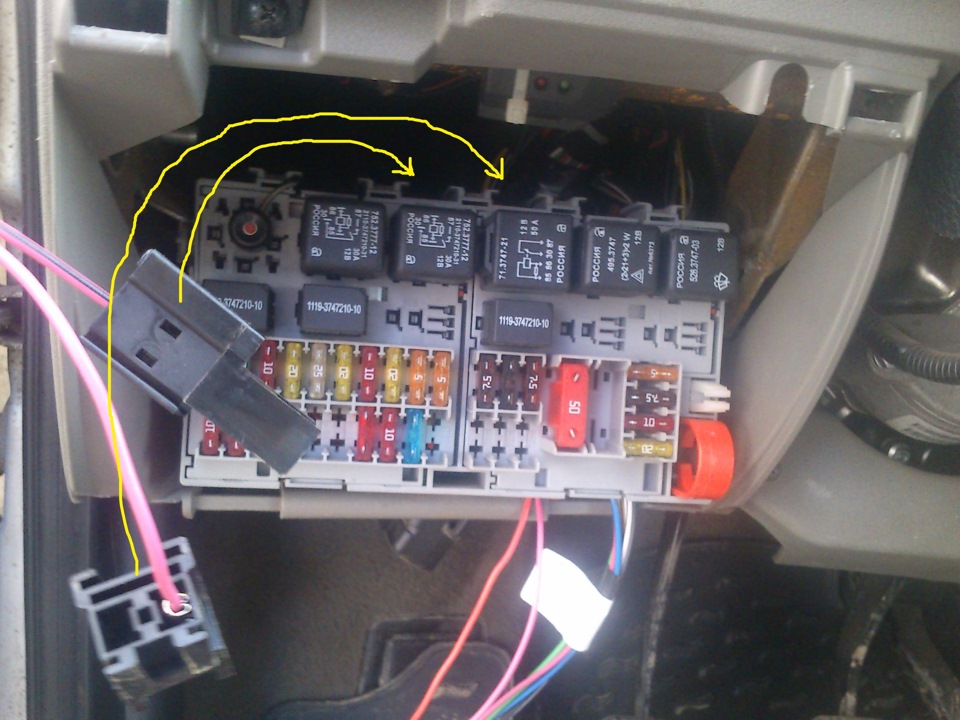

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

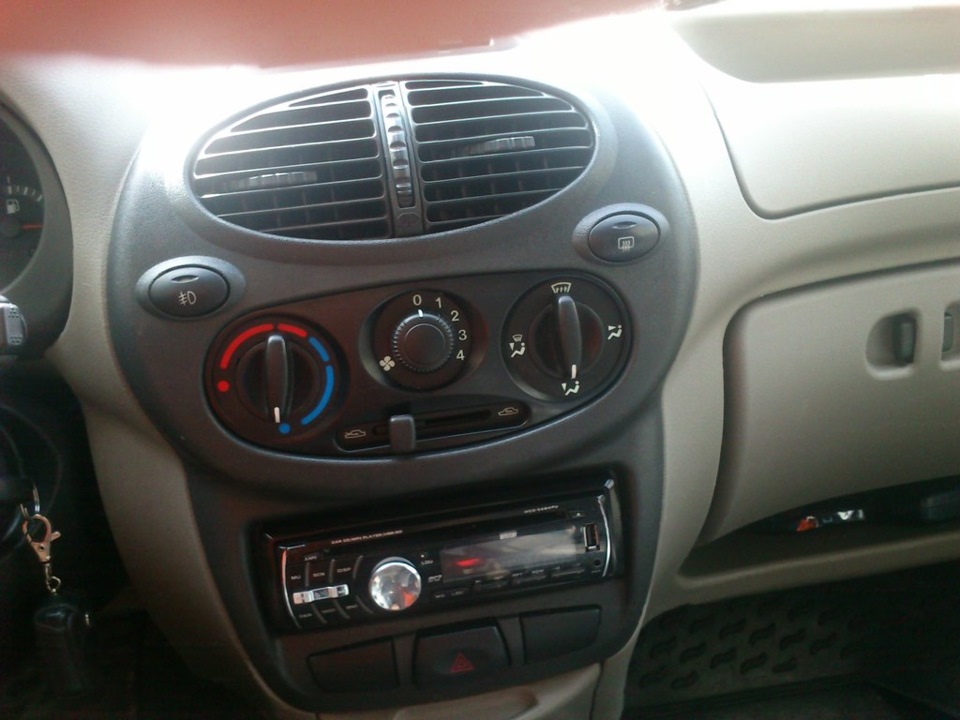

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.

• Чистка дроссельной заслонки – 27/12/2014
• Вертикальный уплотнитель РКИ-19 – 29/11/2014
• Как снять обшивку двери Калина – 24/11/2014
• Замена воздушного фильтра ВАЗ – 31/10/2014
• Как поменять колеса самостоятельно – 18/10/2014

Механические повреждения кабелей

В результате механических повреждений кабелей ПТФ может не работать или функционировать неправильно. На дисплее может появляться некорректная информация, кнопки управления могут не работать или работать неправильно, а тонировка стекол может быть неравномерной или полностью отсутствовать.

Чтобы решить проблему с механическими повреждениями кабелей ПТФ, необходимо произвести их замену. Для этого следует обратиться в автосервис или заниматься самостоятельно, если имеется достаточный опыт и знания

При замене кабелей важно учесть их тип, длину и правильно подключить их к ПТФ

Также рекомендуется регулярно осуществлять проверку кабелей на предмет механических повреждений. В случае обнаружения изношенности или повреждений следует сразу же произвести замену кабелей, чтобы избежать возникновения проблем с работой ПТФ.

В целом, механические повреждения кабелей являются серьезной проблемой для работы ПТФ на Лада Калина. Однако, соблюдение правил эксплуатации, регулярная проверка и своевременная замена кабелей помогут избежать неработоспособности ПТФ и наслаждаться ее полноценной функциональностью.

Как установить противотуманки на Лада Калина

Что нужно для установки противотуманных фар

Выбрав комплект ПТФ, автовладельцы приобретают монтажный набор для подключения. Из чего он состоит:

• реле;
• кнопка для включения и выключения;
• провода и клеммы;
• шурупы;
• электросоединители;
• мануал по монтажу для совсем новеньких автовладельцев.

Предварительно нужно подготовить следующий набор инструментов:

• рожковые ключи на 8 и 10;
• отвертки с плоским концом и крестообразным;
• ключ на 6 граней для регулировки света;
• изоленту, плоскогубцы;
• стяжки.

Установка ПТФ на Калину

У автовладельца, часто сталкивающегося с разбором машины или отдельных ее частей, сложностей в установке не возникнет. Если же есть сомнения в правильности совершаемых шагов в установке ПТФ, то лучше обратиться в автомастерскую.

Этапы установки:

1. Отключаете клеммы на аккумуляторе.
2. Снимаете бампер, предварительно открутив крепления. Чтобы сделать это, нужно выкрутить саморезы на решетке и под арками.
3. Вынимаете заглушки отверткой с плоским концом.
4. Посредством 3-ех саморезов прикрепите противотуманки. Укрепите их надежно, чтобы конструкция не была хлипкой.
5. Приступите к прокладке проводов. Снимите коврик возле кресла водителя.
6. Найдите возле педали сцепления жгут из проводов и заглушку. Последнюю продавите.
7. Привяжите жгут к проволоке и протяните под капот.
8. Прикрепите пластиковыми хомутами новцые провода к старым.
9. Расположите их по левой стороне бампера недалеко от места подключения противотуманок спереди.
10. Крепко присоедините провода к корпусу машины, чтобы они не болтались.
11. Под решеткой радиатора проложите проводку к фаре справа.
12. Отрицательные клеммы прикрутите к саморезам на кузове авто.

Как подключить на Калине

Чтобы подсоединить ПТФ на отечественном авто, автовладельцу потребуется следующая схема подключения.

Шаги по подсоединению:

1. Противотуманки соединяете через реле с кнопкой. Последнюю устанавливаете под панелью приборов для удобства включения и выключения лампочек.
2. Питание проводите от розового провода, что подходит к предохранителям. На этом проводе питание появляется после включения зажигания.
3. Соединения оснастите клеммами, чтобы контакт был постоянным и не прерывался. От этого зависит долгая жизнь фар.

После установки и подключения проводите тест на работу ПТФ. Для этого подсоединяете массу автомобиля и нажимаете на кнопку включения противотуманок. Если они загораются, то все было сделано правильно.

Осталось только собрать в обратном порядке разобранные части машины. При сборке бампера, панели приборов и других частей внимательно проследите, чтобы проводка нигде не защемилась.

Регулировка противотуманных фар

Дождитесь темного времени суток и проведите регулировку света установленной оптики. Чтобы провести тест, найдите ровную площадку со сплошной стеной или забором. За сиденье водителя посадите своего друга.

Включите ПТФ и закройте одну из них плотным картоном. Отрегулируйте ее так, чтобы край светового потока проходил ниже линии, которую проведена на стене. Линия должна находиться на том же расстоянии от земли, что и центр у ПТФ на автомобиле.

Установка противотуманных фар

Для начала нужно приобрести набор ПТФ (2 фары 2 рамки) и набор для установки ПТФ (реле ПТФ, кнопка включения, провода, саморезы, коннекторы и инструкция).

Кроме этого понадобятся:

• отвертки крестовая и плоская;
• гаечный ключ на 8 и 10;
• щипцы;
• изолента;
• нейлоновые стяжки.

Универсальная пошаговая инструкция по установке ПТФ на Ладу:

1. Открутить крепительные детали и стянуть бампер.
2. Отогнуть защелки плоской отверткой и достать заглушки. Прикрепить каждую противотуманную фару 3 саморезами.
3. Внутри машины под педалью сцепления вытолкнуть уплотнитель и вытянуть провода ПТФ.
4. Добавить провода ПТФ к основным, остальные провода закручиваем стяжками.
5. Минусовые клеммы крепим к болтам на кузове автомобиля.
6. Установить управляющую кнопку с реле на приборную доску, подключить к реле розовый провод из блока предохранителей.
7. Предохранитель должен быть на 15 А. К нему и проводам ПТФ подключаем силовые контакты реле 30 и 87.
8. Проверить правильность установки и включить фары кнопкой. Если все сделано правильно — фары горят.
9. Аккуратно собрать бампер, дабы не зацепить провода и не растерять деталей. Перепроверить работоспособность системы освещения.

Виды ПТФ

Существует большое количество противотуманных фар, которые можно устанавливать на автомобиль Лада Калина. ПТФ могут быть следующих видов.

1. Сдвоенные.
2. Круглые.
3. Для наружной установки.
4. Квадратные.
5. Утапливаемые.
6. Овальные.

Однако на самом деле далеко не все вышеперечисленные модели можно установить вместо заводских противотуманок на Калину. При необдуманной покупке автовладельцам приходится переделывать крепления.

Если вы хотите этого избежать, лучше всего приобретать один из комплектов ПТФ, выпускаемых следующими производителями.

1. Противотуманные фары Bosch. Немецкий экземпляр, который отличается высоким качеством стекла и дальностью света. Продаются они только парой.
2. Противотуманные фары “Луч”. Один из аналогов немецкой продукции, стоимость которых значительно ниже оригинала. Однако и качество их далеко не то, каким обладают немецкие противотуманки.
3. Противотуманки ProSport от китайского производителя, который изготавливает запчасти для российских автомобилей.
4. ПТФ “Киржач”. Имеют линзообразные стекла, которые позволяют сконцентрировать дальность и яркость потока света.

Следует отметить, что все противотуманные фары вышеперечисленных производителей идеально подходят для авто Лада Калина и не потребуют проведения каких-либо дополнительных манипуляций. Все, что нужно будет сделать — это снять старые заглушки и вместо них установить новые ПТФ. В комплекте с новыми противотуманками идут 4 заглушки, которые при необходимости можно окрасить в другой цвет для придания автомобилю большей стильности.

Существуют два распространенных способа установки фар против тумана.

1. Со снятием переднего бампера (способ, который будет описан).
2. Без снятия бампера — метод используется опытными мастерами, которые не один год занимаются ремонтом автомобилей.

Новичкам рекомендуется выполнять замену ПТФ, предварительно сняв передний бампер. На фото можно увидеть, что входит в установочный комплект противотуманных фар.

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок .

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

• Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
• Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

Найти место прокладки проводов под капот не составит большого труда

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

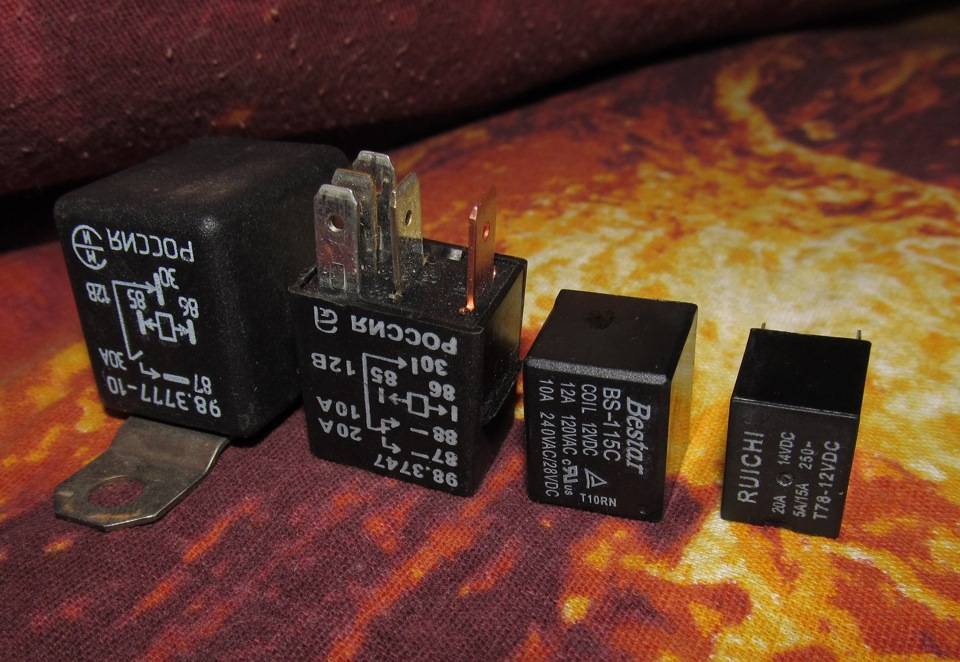

• Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
• Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

• Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
• В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют. чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
• Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Проблемы с управляющим блоком

Одной из основных причин неисправности ПТФ на Лада Калина может быть неисправность управляющего блока. Управляющий блок ответственен за контроль и управление работой системы пожаротушения автомобиля.

Возможные проблемы с управляющим блоком:

• Неисправность микросхемы, ответственной за управление системой;
• Неправильное программирование управляющего блока;
• Повреждение платы управляющего блока;
• Неисправность электрических соединений;
• Неисправность датчиков внутри управляющего блока.

Для решения проблемы с управляющим блоком необходимо провести диагностику и определить точную причину неисправности. Если причина – неисправность микросхемы или повреждение платы, возможно потребуется их замена или ремонт. В случае неправильного программирования управляющего блока, необходимо провести перепрограммирование. Также стоит проверить состояние электрических соединений и датчиков, и при необходимости заменить или отремонтировать их.

Подключение противотуманных фар на Калину

Если проводка для протувотуманок отсутствует, тогда ищите комплект проводки для ПТФ от Калины или Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит длинны провода, управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Либо находим проводку сечением не менее 0,75кв.мм.

Чтобы проложить проводку фар из подкапотного пространства в салон, потребуется снять переднее левое колесо и пластиковые подкрылки (локеры). С помощью проволоки протаскиваем провода из салона, над педалью сцепления.

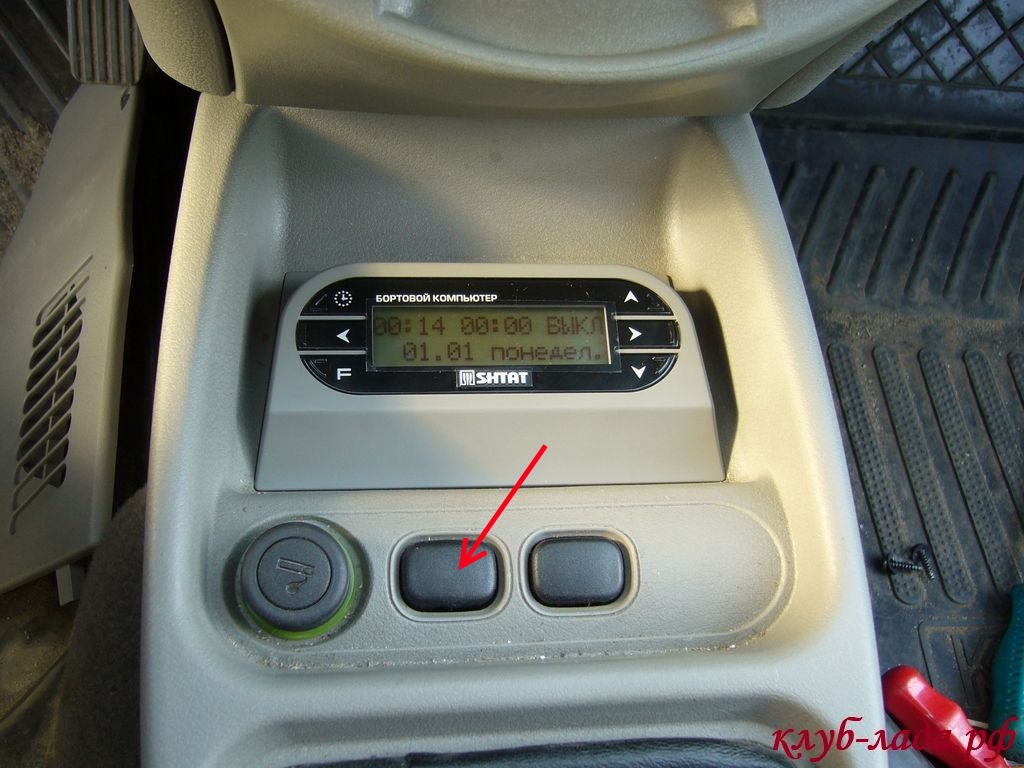

Установить кнопку ПТФ можно:

1. В тоннель между сиденьями (как снять тоннель Калины). Тут используется кнопка ПТФ от ВАЗ 2115.

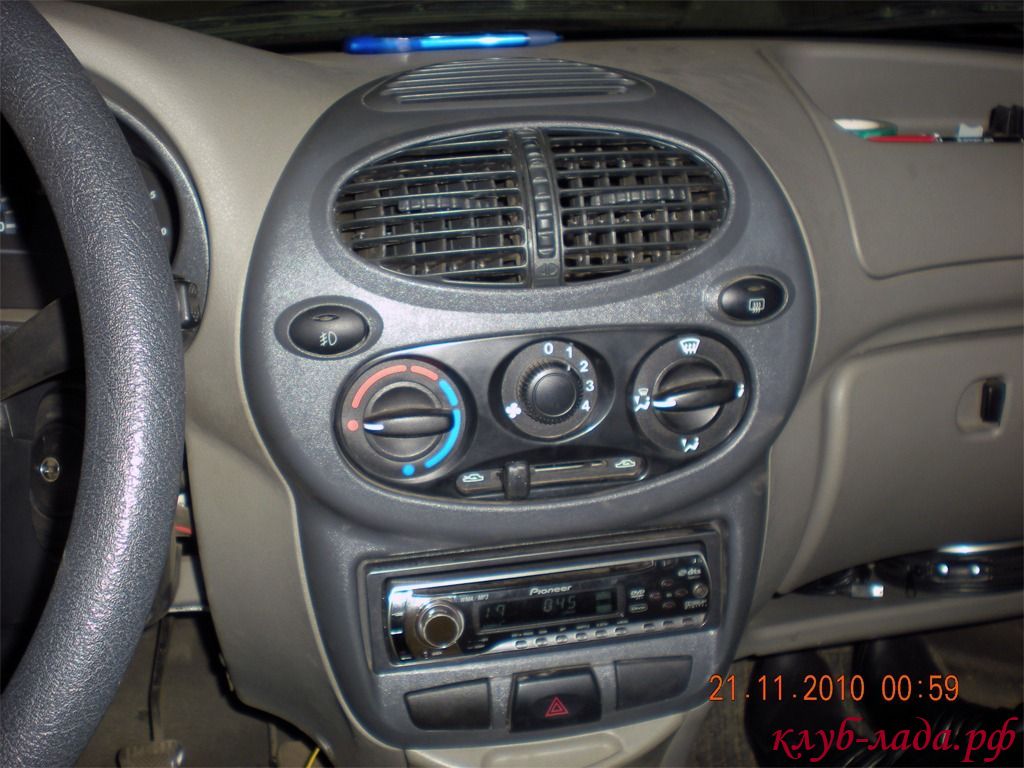

2. На панель, если комплектация Калины без кондиционера, тогда вместо кнопки кондиционера.

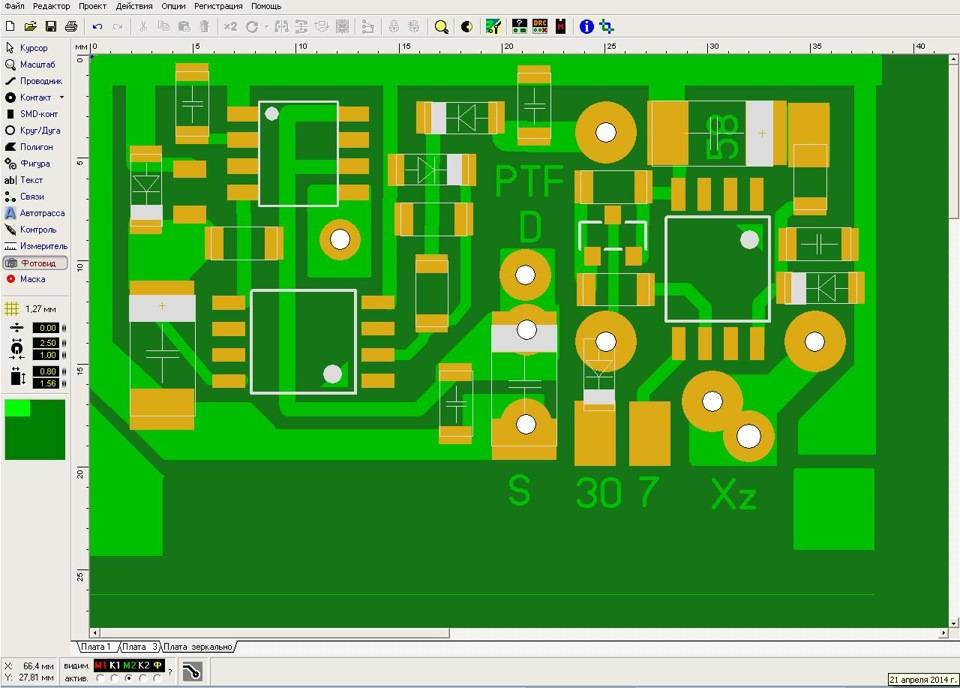

3. В блок управления наружным освещением или по-другому модуль управления светом (МУС).

Частичная распиновка контактов МУС:

• Контакт 1 — к ЗПТО
• Контакт 2 — кнопка управления ЗПТО
• Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
• Контакт 4 — вывод включения реле ПТФ
• Контакт 30 — 12в (постоянный + приходящий от АКБ)
• Контакт 31 — Общий минус (масса).
• Контакт 56 — К ближнему и дальнему свету фар.
• Контакт 58 — К габаритным огням.
• Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
• Контакт XZ — (+) от замка зажигания

Осталось не забыть отрегулировать ПТФ (схема регулировки).

Источник

Способы монтажа и виды ПТФ

Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:

• сдвоенными и округлыми;
• квадратными, утапливаемыми и овальными;
• подходящими к наружной установке.

Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.

Во избежание такого неприятного момента рекомендуем присмотреться к ниже приведенным вариантам и производителям:

Весь перечень манипуляций в данном случае будет сведен к снятию «родных» заглушек и установке в посадочные места новых противотуманных огней.

Практика знает два наиболее распространенных метода как монтировать противотуманные фары.

1. С демонтажем бампера (именно данный способ будет здесь описан).
2. Без потребности снятия этого кузовного компонента. Таким способом обычно пользуются профессиональные мастера, занимающиеся установкой ПТФ в автомобиле.

Если вы новичок в данном вопросе, то наиболее подходящим методом монтажа противотуманной оптики будет установка своими руками, предусматривающая снятие бампера.

На фото представлен монтажный комплект изделий.

Схема подключения ПТФ на Калину

В комплекте идет инструкция по установке:

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

Схема подключения кнопки противотуманок:

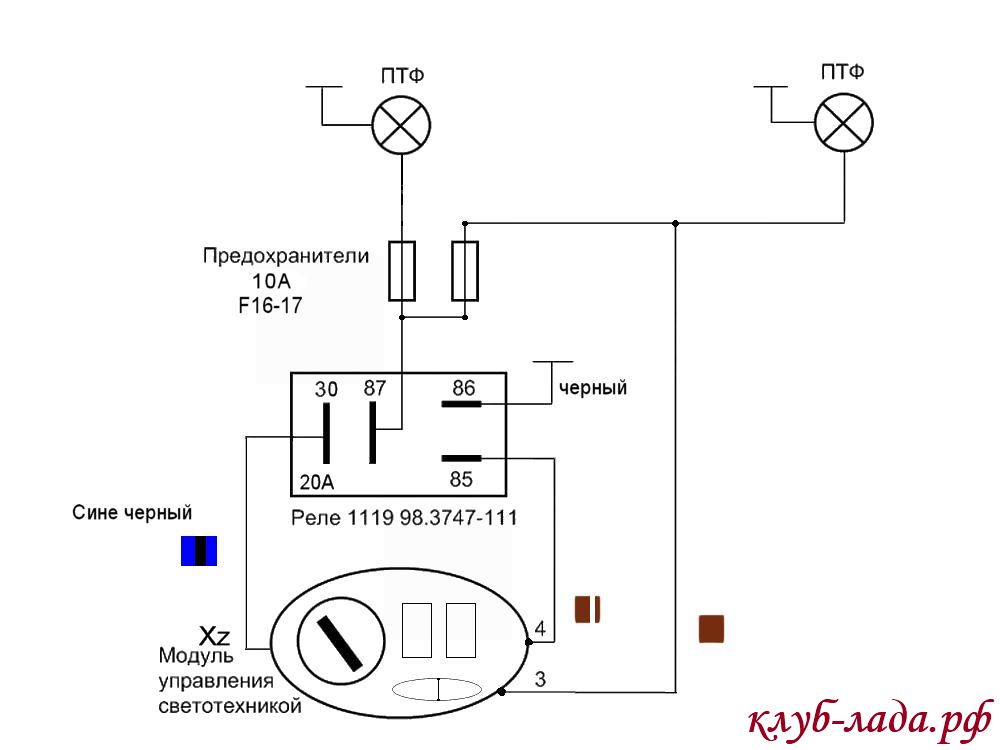

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

• Контакт 1 – к ЗПТО
• Контакт 2 – кнопка управления ЗПТО
• Контакт 3 – индикатор (светодиод) состояния ПТФ (включены или выключены);
• Контакт 4 – вывод включения реле ПТФ
• Контакт 30 – 12в (постоянный + приходящий от АКБ)
• Контакт 31 – Общий минус (масса).
• Контакт 56 – К ближнему и дальнему свету фар.
• Контакт 58 – К габаритным огням.
• Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
• Контакт XZ – (+) от замка зажигания

Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.

1. Предыстория этого поста. Долгострой

Как известно, в комплектации “норма” калины имеется только кнопка включения задних противотуманок в МУСе. А кнопка передних туманок отсутствует (там заглушка установлена), как и сами туманки, что не удивительно.

Были приобретены сами ПТФ с отдельной кнопкой включения туманок, и все установлено на место, где в панели предусмотрено под кнопку кондиционера.

Давно хотел активировать кнопку включения туманок в штатном модуле МУС калины. Набравшись немного опыта в радиолюбительстве, решил пойти по стопам vasilii76 . Кнопка включения ПТФ в штатный модуль МУС. Предварительно — финал..

Небольшое уточнение. Еще недавно, чуть более года назад начал использовать метод ЛУТ в изготовлении печатных плат. Мне понрвилось ) Это просто хобби.

Вот первый опыт на реальном устройстве, немного корявый конечно, на то он и первый. Фьюзбит Доктор. Исправляем AVR при неправильно прошитых фьюзах (Сборка устройства). .

Кто не верит, то вот так давным давно делал платы, да там и плат то было если с десяток наберется, и то хорошо: Печатная плата старым дедовским способом..

2. Постановка задачи

Мне нужно, чтоб: 1) была задействована кнопка включения передних ПТФ в штатном блоке2) был плавный розжиг передних противотуманных фар3) все платы размещались внутри блока МУС (соблюдалась компактность)

Первый опыт по модернизации блока МУС уже был при внедрении плавного розжига ближнего света: Плавный розжигзатухание ближнего света фар в МУС Калина. Сборка, внедрение устройства.

Пошел аналогично схеме Василия76, решил собирать дегралку ПТФ и плавный розжиг, коммутация через реле.

Нарисовал (перерисовал) принципиальную схему устройства.

Индикация включенного состояния будет параллельно запитке туманок, хотя можно было от первого полевого транзистора реализовать. (Функция запитки от полевика осталась, при желании можно переделать с незначительными изменениями)

Наверное можно было собрать на одном микроконтроллере, но программировать не умею. А если вникать, то затея с этим проектом может отложиться опять на неопределенный срок, а там может совсем угаснуть… В общем, пока есть желание, надо действовать.

Коммутация будет на автомобильном реле, вот только чем меньше реле, тем лучше. Покапался в закромах, сравнил корпуса, выбор пал на последнее (заказывал на zip2002)

3. Реализация задуманного. Изготовление печатной платы. Сборка

Нарисовал печатную плату исходя из имеющегося свободного места в МУСе. Размер платы получился 25х38х12мм.

Определился с окончательным вариантом, перенес рисунок на текстолит

Противотуманные фары для Калины можно установить и без помощи профессионалов, так как процесс достаточно прост, и, соблюдая простые рекомендации, вы гарантированно добьетесь отличного результата.

В данном обзоре мы рассмотрим как особенности монтажных работ, так и критерии выбора качественных ПТФ и основные правила настройки света, чтобы он был максимально эффективным и не слепил встречных водителей. За счет более низкого расположения и направленного пучка света противотуманки намного эффективнее в условиях недостаточной видимости

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

• реле;
• включатель фар;
• несколько проводов с разъёмами;
• соединители;
• саморезы;
• инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Инструкция по монтажу

Данная инструкция является пошаговой, поэтому в обязательном порядке нужно соблюдать последовательность действий. Нарушение этапов установки может привести к ошибкам монтажа и отсутствию желаемого результата.

1. Для начала необходимо снять передний бампер. Чтобы это сделать, нужно предварительно выкрутить крепежные элементы. Саморезы находятся снизу бампера под решеткой. Кроме того, нужно выкрутить крепеж в арках колес, с его помощью крепятся края бампера. Боковины бампера необходимо вывести из-под арок обоих колес. После этого бампер полностью снимается.
2. Далее следует вытащить заглушки, при этом защелки можно отогнуть при помощи плоской отвертки. Теперь с помощью саморезов нужно прикрутить противотуманки. Каждая ПТФ крепится на 3 самореза.
3. Следующие действия проводят внутри салона авто. Заглянув под ноги, точнее, под педаль сцепления, можно увидеть пучок проводов. В этом месте нужно вытолкнуть уплотнитель, после чего при помощи металлической проволоки вытянуть провода от противотуманок, которые проходят рядом с основными.
4. Провода от ПТФ необходимо соединить с основными, а весь пучок стянуть, используя хомуты из пластика.
5. Напротив самих противотуманок нужно оставить провода такой длины с разъемами, чтобы их можно было легко зафиксировать при помощи стяжек. Что касается минусовых клемм, то их следует крепить к винтам на кузове авто.
6. Поскольку общая мощность, которую потребляют ПТФ, составляет 110 Вт, подключать их нужно только через реле с управляющей кнопкой. Саму кнопку можно установить на приборную доску либо рядом с зажигалкой. Для того чтобы подвести питание к фарам, необходимо подключить к реле розовый провод, который находится в блоке предохранителей.
7. Предохранитель, к которому подключается ПТФ, должен быть рассчитан на 15 А. Силовые контакты реле 30 и 87 подключаются к проводам на противотуманки.
8. После выполненных работ нужно проверить правильность соединений, подключив клемму аккумулятора. Теперь нажимается кнопка в салоне. Если все в порядке и фары работают, можно приступать к заключительному этапу. Для более необычного «холодного» освещения можно установить в противотуманки ксенон.
9. При установке бампера на автомобиль действия выполняются в обратной последовательности. Теперь необходимо еще раз проверить правильность работы всей системы.

Заключение

Вот таким образом устанавливаются противотуманки. “Калина”, лампы для ПТФ которой имеют цоколь Н11, будет хорошо освещать дорожное полотно в туман, дождь и в других погодных условиях.

Installing PTF (protivotumanok) on the Lada Kalina.

Hello!It took 2 weeks, as I bought the Luch firm foglights and the mounting kit, I pre-painted the PTF windows in the color of the car.

After a long study, how to correctly put them (and this is my first experience)took to install them:There was a diagram on the box of the installation kit, but not everything is detailed there, and I found a more detailed diagram on the Internet.

And so proceed to install the PTF.To start remove the bumper (completely) in my case.

Fasten the PTF on the screws, and throw the black wire on the ground.

And conduct the wires to the mounting block in the cabin through the hole where the wiper drive is.

Next, go to the car and start pulling the wiring. and install fuses, button and relay.in the mounting kit were separate mounts for installing fuses. we put them on the mount in the mounting block.

I had a small nuance in the plug of the relay and the buttons were tangled wires had to pick out and rearrange places.

Install the relay and pull the wires:Red «30» to + batteryBlack «86» to masswire yellow (red) «87» to the wire to the fuses PTF

Next, remove the center console by initially unscrewing the 2 bolts (which are located under the stub buttons on the sides of the emergency gang).

And set the button on PTF«D and 1» blue (green) pull to the relay to «85».«A» black to ground«2» red (pink) crashes to + dimensions.«B» is our button color; I connected it to the glass heating button.Now we check the performance of the PTF, we collect everything back and we are glad))In my case, I didn’t work out the first time, and only after a long thought up to me before the pearl, as well as what! I would like to thank some members of the VK «Lada Kalina» group for their help! HERE Result:

Противотуманные фары являются незаменимым помощником любому водителю, который оказался в пути в условиях ухудшившейся видимости. Напомним, что эти фары в большинстве случаев конструктивно располагаются ниже основной оптики. Производители помещают их в специальные ниши, выполненные в бампере (касается переда авто). Такое размещение вызвано природной особенностью тумана (стелиться в 30-60 см над земной поверхностью). Поэтому данные фары призваны освещать дорожное полотно именно на таком низком уровне. Если плохие условия видимости отсутствуют, то данная оптика своим включением помогает водителю лучше обозначить свой автомобиль.

Для Лада Калина производитель также предусмотрел возможность использования противотуманной светотехники. Эти приборы со временем подвержены износу, поскольку на них оказывают прямое воздействие наружные атмосферные факторы.

Наш материал поможет владельцам Лада Калина, которых постигает факт выхода из строя ПТФ. Здесь будут рассмотрены моменты, связанные с действиями, посредством которых можно достичь устранения данной неисправности. Также многих интересует вопрос как установить фары. Установка своими руками возможна.

Автор:

Гaличeв Илья Виктoрoвич
