Схема подключения противотуманных фар на газель бизнес инструкция по подключению

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Полезные советы по установке туманок на Газель Бизнес

Установка туманок на Газель Бизнес может повысить безопасность водителя и других участников дорожного движения. Чтобы правильно выполнить установку и обеспечить надежную работу туманок, рекомендуется следовать нескольким полезным советам.

1. Подготовьте необходимые инструменты. Для установки туманок вам могут понадобиться такие инструменты, как отвертка, плоскогубцы, сверло и гаечный ключ. Убедитесь, что у вас есть все необходимые инструменты перед началом установки.

2. Ознакомьтесь с инструкцией производителя. Каждый комплект туманок поставляется с инструкцией по установке. Тщательно прочитайте инструкцию, чтобы понять последовательность действий и требования к установке туманок на Газель Бизнес.

3. Выберите правильное место для установки туманок. Рекомендуется выбирать место для установки туманок так, чтобы они не мешали основным фарам и не нарушали правила дорожного движения. Часто туманки устанавливаются в бампер или на специальные кронштейны.

4. Поставьте автомобиль на стояночный тормоз и отключите аккумулятор. Перед началом установки туманок рекомендуется поставить автомобиль на стояночный тормоз и отключить аккумулятор, чтобы избежать короткого замыкания и других неприятностей.

5. Правильно подключите провода. При подключении проводов туманок к сети автомобиля необходимо убедиться, что провода правильно подключены и надежно закреплены

Это важно для обеспечения стабильной работы туманок

6. Закрепите туманки надежно. После правильного подключения проводов рекомендуется закрепить туманки надежно, чтобы они не шатались и не падали во время движения. Убедитесь, что туманки крепятся креплениями, предоставленными в комплекте.

7. Проверьте работу туманок. После установки туманок рекомендуется проверить их работоспособность перед выездом на дорогу. Включите туманки и убедитесь, что они светятся ярко и равномерно.

Следуя этим полезным советам, вы сможете правильно установить туманки на Газель Бизнес и обеспечить безопасность при движении в плохую погоду или при низкой видимости на дороге.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

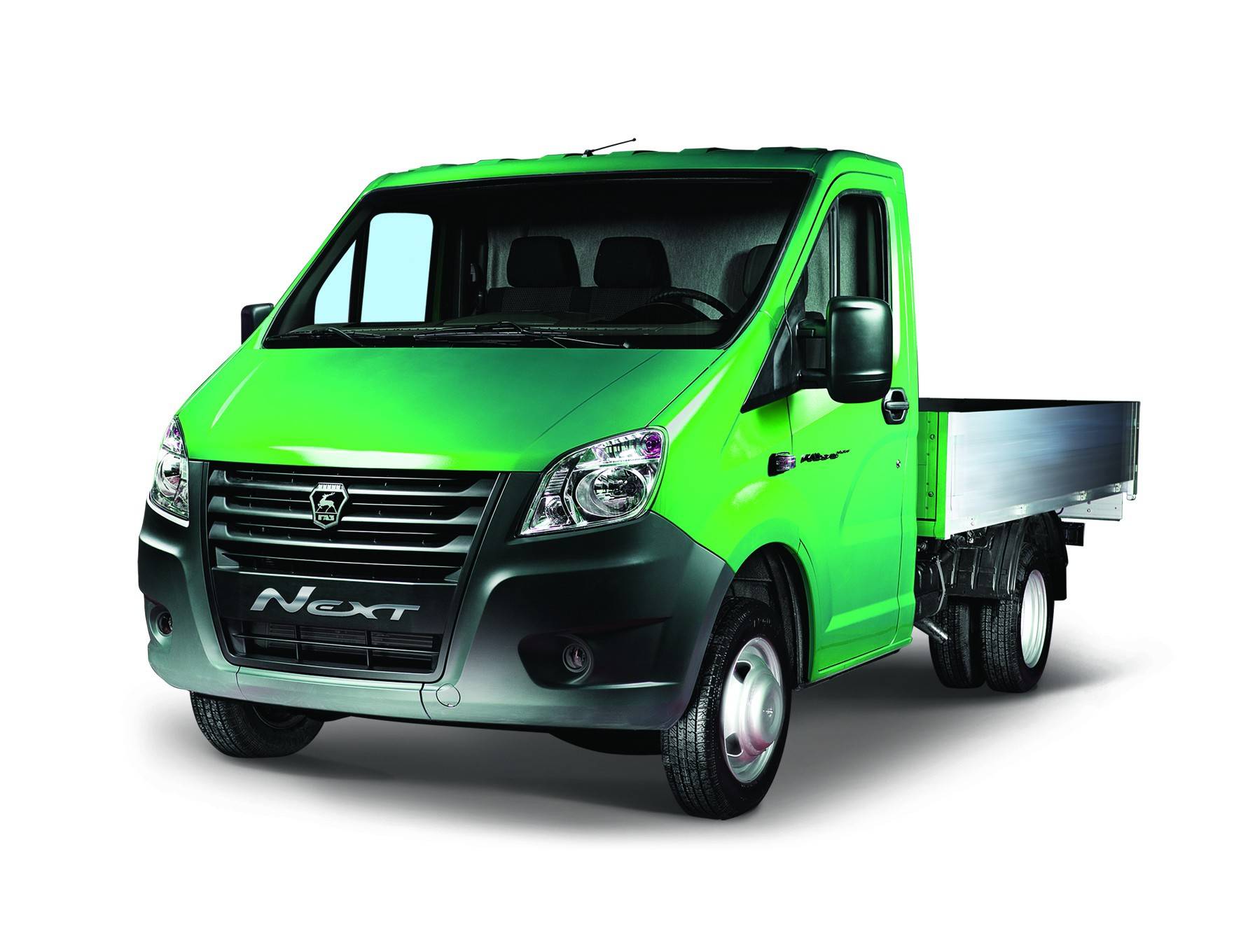

Газель Некст зеленого цвета

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается , чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Светодиоды в задних фонарях

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен .

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

• перегорел предохранитель;
• перегорела лампочка;
• неисправно реле;
• не работает выключатель ПТФ;
• плохая масса на кузов от реле либо от противотуманок;
• отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.

Как выбрать ПТФ с оптимальным объемом

При выборе погрузочно-транспортного оборудования (ПТФ) для Газели Бизнес очень важно учесть его объем. Оптимальный объем ПТФ позволяет эффективно использовать грузовой пространство автомобиля и обеспечивает удобство при погрузке и выгрузке грузов

Перед выбором ПТФ необходимо определить, какие грузы будут перевозиться на автомобиле и какой объем им требуется. В основном различаются два типа ПТФ: стандартные и специализированные.

Стандартные ПТФ обычно имеют одинаковый объем и предназначены для перевозки разнообразных грузов. Они могут быть полностью закрытыми или иметь открывающиеся борты, что облегчает загрузку и выгрузку грузов различных размеров.

Специализированные ПТФ обладают более ограниченными возможностями, но соответствуют определенным требованиям. Они предназначены для перевозки определенных типов грузов, например, продуктов питания, цветов, мебели и т. д. В зависимости от типа груза, специализированные ПТФ могут иметь соответствующую систему охлаждения или удерживания груза в нужном положении.

При выборе ПТФ с оптимальным объемом необходимо учитывать не только потребности текущих перевозок, но и планы на будущее. Если предполагается расширение бизнеса или увеличение объема перевозок, имеет смысл взять ПТФ с большим объемом, чтобы обеспечить запас места

Важно также учесть, что большой объем ПТФ может затруднить маневрирование на узких улицах или в тесных пространствах

Кроме объема, при выборе ПТФ стоит обратить внимание на его прочность и качество изготовления. Также полезно узнать о возможности установки дополнительного оборудования, например, лебедки или подъемника

Итак, выбирая ПТФ для Газели Бизнес, необходимо учесть требуемый объем, типы грузов, потребности в специализированном оборудовании и планы на будущее. Только так можно найти оптимальное решение для своего бизнеса.

Противотуманки на переднем бампере: изучаем тонкости

Итак, согласно правилам, такие фары на Газели лучше устанавливать на переднем бампере. И здесь есть несколько моментов, несоблюдение которых может обернуться штрафом:

• устанавливать их можно только парой, при этом фары размещают симметрично продольной оси авто;

• выступать за край машины противотуманки могут не больше, чем на 400 мм, при этом расстояние от них до дороги не должно быть меньше 250 мм;

• световой поток от этой пары фар не может быть больше, чем от фар ближнего света.

Учитывая эти важные тонкости, вы сможете установить противотуманки по всем правилам, не опасаясь, что первая же встреча с работником ГИБДД обернется штрафом.

Противотуманки на переднем бампере: изучаем тонкости

Итак, согласно правилам, такие фары на Газели лучше устанавливать на переднем бампере. И здесь есть несколько моментов, несоблюдение которых может обернуться штрафом:

• устанавливать их можно только парой, при этом фары размещают симметрично продольной оси авто;

• выступать за край машины противотуманки могут не больше, чем на 400 мм, при этом расстояние от них до дороги не должно быть меньше 250 мм;

• световой поток от этой пары фар не может быть больше, чем от фар ближнего света.

Учитывая эти важные тонкости, вы сможете установить противотуманки по всем правилам, не опасаясь, что первая же встреча с работником ГИБДД обернется штрафом.

Установка и подключение ПТФ

Чтобы установить, сначала нужно определиться с местом установки. По правилам противотуманки должны находиться ниже головного света, поэтому их устанавливают на передний бампер. Важным требованием при установке и работе ПТФ является автономное включение. Это связано с большой мощностью ламп, необходимой рассеивания света вдоль дорожного полотна. Для этой цели используется промежуточное реле. Кроме того, для обеспечения дополнительной безопасности применяются предохранители.

Установка и подключение противотуманок состоит из последовательности действий:

1. В первую очередь следует установить ПТФ на посадочные места.
2. Установленные фары необходимо соединить проводами.
3. Колодка с проводами выводится в подкапотное пространство.
4. Далее следует наметить место, где будет установлено прерывающее реле.
5. Затем нужно установить прерывающее реле.
6. Далее ПТФ подключаются к ЭБУ.
7. На следующем этапе необходимо соединить реле и фары.
8. Для подведения проводки в салон предусмотрено технологическое отверстие.
9. Если на приборной панели в переключателе нет положения для противотуманок, то необходимо смонтировать кнопку и подключить ее к штатной электросхеме.

У каждого автомобиля свое применение, во многом зависящее от владельца. Но если разговор заходит про Газель, то практически всегда речь идет о коммерческих перевозках.

Причем, маршруты следования нередко заканчиваются вдали от освещенных городских улиц.

Установка противотуманных фар – Газель получает больший световой поток

Поэтому, вопрос улучшения освещения проезжей части актуален как никогда:

Ведь штатного света фар бывает недостаточно для маневрирования в тесных дворах для погрузочно-разгрузочных работ;
А если принять во внимание погодные условия, то установка противотуманных фар на Газель является осознанной необходимостью, призванной обезопасить движение транспортного средства в условиях плохой видимости.

Поскольку Правила дорожного движения должны неукоснительно соблюдаться, то единственно правильным местом установки противотуманок может служить передний бампер автомобиля
.

Правилами дорожного движения и ГОСТ 8769-75 допускается установка противотуманок и дополнительных фар на крыше при условии, что транспортное средство эксплуатируется в сложных дорожных условиях:

1. На дорогах с гравийным покрытием, где высока опасность повреждения фар (карьеры, строительство дорог и т.п.);
2. На бездорожье;
3. На полноприводных автомобилях, участвующих в спортивных соревнованиях.

Что учитывать во время подключения

Во время подключения учитывайте, что новые панели-приборки Газелей оснащены центральным переключателем, у которого есть положение отдельное для противотуманок, поэтому можно не врезать отдельную кнопку.

Ряд моментов регламентирует, где и как должны ставиться дополнительные осветительные приборы:

• Прежде всего, это высота, которая должна быть не менее 25 сантиметров от поверхности дорожного полотна.
• Устанавливать противотуманки следует таким образом, чтобы соблюдать симметрию с осью самого транспортного средства.
• За внешние габариты машины эти и любые другие приборы не могут выступать более, чем на 40 см.
• И в любом случае, поток света не может быть выше потока основных фар ближнего освещения.

В отдельных случаях ПДД позволяет установку противотуманных фар на крыше транспортного средства. Например, если речь идет о полноприводном автомобиле с высокой проходимостью. Или условия его эксплуатации настолько являются жесткими, что даже изготовление наклеек на фары не способно обеспечить их защиту от попадания камней.

ПТФ перед установкой

Устанавливаем на передний бампер

При этом, на первом фото можно увидеть, что завод-изготовитель уже обозначил места под будущие крепления противотуманок в бампере. Можно выбрать и другое место, не забывая о рекомендациях сотрудников ГИБДД, сказанных выше.

Опять же, на рынке существует достаточное разнообразие фар, исходя из формы и габаритов. Чаще всего, на Газель ставят фары прямоугольной, квадратной либо овальной формы. А вот уже после покупки придется определяться, где смогут разместиться ваши осветительные приборы.

Например, противотуманная фара Газель Бизнес потребует отверстия под крепление, а передний бампер этого не всегда предусматривает. Поэтому есть 3 основных выхода из этой ситуации:

• необходимое отверстие вырезать своими руками;
• закрепить противотуманки сверху на бампере;
• купить бампер, подготовленный под установку противотуманок.

Вариант с посадочными местами

Итак, если мы установили для себя место крепления противотуманок, то пришло время скомпоновать электрическую цепь, а в дальнейшем ввести ее в штатную. Каждый комплект, который предназначен для дополнительного освещения в условиях плохой погоды, предусматривает не только фары, но и электропроводку для их подключения, а также прерывающее реле и кнопку для запуска освещения.

Еще в комплекте обычно находится инструкция, помогающая правильно подключить и развести проводку на Газель – она тоже будет полезна.

Закрепляем реле в подкапотном пространстве

Основная последовательность действий

Сами работы по подключению противотуманок на Бизнес-Газель будут выполняться таким образом:

• Установленные фары нужно связать проводами.
• Колодку с проводами необходимо вывести под капот.
• Намечаем место под установку прерывающего реле (этот элемент в цепи должен быть обязательно, поэтому если в вашем комплекте его нет – приобретите его отдельно).

Подключение ПТФ к блоку управления в салоне

• Соединяем проводку между реле и фарами.
• В салон от реле проводка будет заводиться через технологический вход.
• Обозначаем место под установку кнопки включения.
• Монтируем кнопку и подключаем ее к штатной электропроводке.

Как только вся цепь у нас в сборе, необходимо проверить ее работу и правильность подключения проводки к реле.

Если ПТФ неработоспособны

Подключение через реле 4 контактное схема подключения Кратко рассмотрим главные причины выхода из строя противотуманок или проблем в работе управляющих механизмов (см. фото). К сожалению, долгая эксплуатация и не всегда благополучный климат вызывают коррозию и окисление проводов и контактов.

• Каждая из противотуманок имеет собственный предохранитель, расположенный в блоке под капотом. Проверьте в первую очередь, не вышел ли он из строя. Если не работают сразу обе фары, значит, дело в другом, поскольку предохранители не выходят из строя парами.
• В случае перегорания ламп, нельзя придумать ничего другого, кроме их замены, а причина может быть в реле-прерывателе. При включении фар должен происходить щелчок. Если же нет – то либо оно нерабочее, либо на нем отсутствует питание, либо как вариант – отсутствие нормальной массы на кузов, или от реле.

Что учитывать во время подключения

Во время подключения учитывайте, что новые панели-приборки Газелей оснащены центральным переключателем, у которого есть положение отдельное для противотуманок, поэтому можно не врезать отдельную кнопку.

Ряд моментов регламентирует, где и как должны ставиться дополнительные осветительные приборы:

• Прежде всего, это высота, которая должна быть не менее 25 сантиметров от поверхности дорожного полотна.
• Устанавливать противотуманки следует таким образом, чтобы соблюдать симметрию с осью самого транспортного средства.
• За внешние габариты машины эти и любые другие приборы не могут выступать более, чем на 40 см.
• И в любом случае, поток света не может быть выше потока основных фар ближнего освещения.

В отдельных случаях ПДД позволяет установку противотуманных фар на крыше транспортного средства. Например, если речь идет о полноприводном автомобиле с высокой проходимостью. Или условия его эксплуатации настолько являются жесткими, что даже изготовление наклеек на фары не способно обеспечить их защиту от попадания камней.

Читать дальше: Поздравления с водителя прикольные

ПТФ перед установкой

Устанавливаем на передний бампер

При этом, на первом фото можно увидеть, что завод-изготовитель уже обозначил места под будущие крепления противотуманок в бампере. Можно выбрать и другое место, не забывая о рекомендациях сотрудников ГИБДД, сказанных выше.

Опять же, на рынке существует достаточное разнообразие фар, исходя из формы и габаритов. Чаще всего, на Газель ставят фары прямоугольной, квадратной либо овальной формы. А вот уже после покупки придется определяться, где смогут разместиться ваши осветительные приборы.

Например, противотуманная фара Газель Бизнес потребует отверстия под крепление, а передний бампер этого не всегда предусматривает. Поэтому есть 3 основных выхода из этой ситуации:

• необходимое отверстие вырезать своими руками;
• закрепить противотуманки сверху на бампере;
• купить бампер, подготовленный под установку противотуманок.

Итак, если мы установили для себя место крепления противотуманок, то пришло время скомпоновать электрическую цепь, а в дальнейшем ввести ее в штатную. Каждый комплект, который предназначен для дополнительного освещения в условиях плохой погоды, предусматривает не только фары, но и электропроводку для их подключения, а также прерывающее реле и кнопку для запуска освещения.

Еще в комплекте обычно находится инструкция, помогающая правильно подключить и развести проводку на Газель – она тоже будет полезна.

Закрепляем реле в подкапотном пространстве

Основная последовательность действий

Сами работы по подключению противотуманок на Бизнес-Газель будут выполняться таким образом:

• Установленные фары нужно связать проводами.
• Колодку с проводами необходимо вывести под капот.
• Намечаем место под установку прерывающего реле (этот элемент в цепи должен быть обязательно, поэтому если в вашем комплекте его нет – приобретите его отдельно).

Подключение ПТФ к блоку управления в салоне

• Соединяем проводку между реле и фарами.
• В салон от реле проводка будет заводиться через технологический вход.
• Обозначаем место под установку кнопки включения.
• Монтируем кнопку и подключаем ее к штатной электропроводке.

Как только вся цепь у нас в сборе, необходимо проверить ее работу и правильность подключения проводки к реле.

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

Газель Некст зеленого цвета

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. Задние фонари на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается фонарь освещения номерного знака, чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен корректор фар.

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

• перегорел предохранитель;
• перегорела лампочка;
• неисправно реле;
• не работает выключатель ПТФ;
• плохая масса на кузов от реле либо от противотуманок;
• отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.

Выбирая ПТФ, нужно обращать внимание на внешний вид комплекта, в маркировке изделия должна присутствовать буква «В». Особое внимание следует уделить герметичности между корпусом и рассеивателем. Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики

Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики.

Противотуманные фары на Газель отличаются формой исполнения. Они могут быть квадратными, круглыми и овальными. ПТФ различаются оптическими схемами, в которых для достижения максимального светового потока используется минимальная расходуемая мощность (автор видео — ZapPri TV).

Наибольшую популярность приобрели противотуманные фары с параболическим отражателем, благодаря которому световой поток формируется в виде горизонтальной полосы. КПД таких фар достигает 27%. Более высоким КПД до 45% обладают противотуманки с отражателем, имеющим свободную форму, но из-за высокой стоимости они не получили широкое распространение.

Куда устанавливать противотуманные фары?

Прежде всего, необходимо определиться с местом установки таких фар. Это может быть передний бампер либо же крыша машины. Последний вариант не исключен ПДД, но только в случае, если речь о полноприводных моделях, или когда установка фар внизу может привести к их поломкам (например, при поездках по грунтовым дорогам).

READ Бинбанк как подключить карту к счету

Впрочем, большинство экспертов, советуя, как правильно подключить противотуманки, сходятся во мнении, что делать это лучше все-таки на передний бампер. А вот если вы ищете прокат грузовых автомобилей дешево, то среди предлагаемых авто могут быть и те, где такие фары установлены и на крышу.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

Поднять автомобиль на 15-20 см с помощью подъемного механизма.

Отпустить (снять) защиту на бампере.

Снять защитные фиксаторы на бамперных заглушках.

Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

Снять старый бампер.

Отмерить расстояние, на котором будет располагаться новое освещение.

Нарисовать макет выемки под противотуманные фары.

Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

Просверлить отверстия для крепежных элементов (болтов, саморезов).

Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

Настроить электропроводку.

Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Автор:

Гaличeв Илья Виктoрoвич
