Устанавливаем противотуманные фары на лада калину своими руками: схема подключения и цена за птф

Содержание

Регулировка противотуманок и ПДД

Противотуманные фары относятся к дополнительному наружному освещению автомобиля и обеспечивают безопасность движения при неблагоприятных погодных условиях посредством горизонтального освещения дороги и обочины. Установка противотуманных фар на «Калину» производилась заводом изготовителем не на всех модификациях, поэтому проблема самостоятельной установки ПТФ существует в кругах автолюбителей.

Противотуманные фары – это самостоятельные световые приборы в собственном корпусе, крепятся ниже основных фар и не заменяют основной свет из-за маленькой дальности освещения. Оптимальный выбор – это ПТФ с желтым светом, который хорошо видно в тумане, он не слепит водителей встречного транспорта и подсвечивает дорожную разметку. Передние противотуманные фары мощностью 50 Вт, задние – 21 Вт. Иногда устанавливают задний красный фонарь, который хорошо виден вдалеке.

Противотуманные фары – это самостоятельные световые приборы в собственном корпусе

Противотуманные фары «Лада Калина» различные по комплектации, виду, производителю:

с плоским стеклом (если производитель Bosch – продаются парой, у аналога – нет клапана запотевания); с выпуклым, как линза, стеклом (можно приобрести поштучно от или китайский ProSport); сдвоенные или одинарные; различной геометрической формы (круглые, квадратные, овальные); для наружной установки или утопленные внутрь.

Из-за того, что на «Калину» не предусмотрена электропроводка, для установки необходимо докупить помимо самих противотуманных фар с накладками, еще и комплект, состоящий из:

• проводов в гофре;
• маркированное реле для установки в монтажном блоке;
• кнопки включения фар;
• метизов (саморезы);
• коннекторов для соединения проводов;
• инструкции по установке с электрической схемой.

Противотуманные фары Lada Kalina

Из инструментов вам понадобится:

• ключ на 8 и 10;
• плоская и крестовая отвертка (большого размера);
• кусачки;
• пластиковые стяжки для фиксации проводов;
• изоляционная лента.

Установка противотуманных фар на «Калину» может производиться как со снятием бампера (для новичков), так и без такового (с демонтажем передней части подкрылок). Если бампер решено не снимать, для удобства выкрутите руль до упора в ту сторону, с которой начинаете установку, затем смените сторону. Мы предлагаем вам универсальную, пошаговую инструкцию по установке ПТФ на «Ладу Калина», состоящую из двух этапов: работа снаружи кузова (включая демонтаж бампера), монтаж изнутри.

Нужно снять заглушку противотуманок Калины

Работу снаружи выполните в такой последовательности:

• выкрутите крепежи пор решеткой снизу бампера и в колесных арках;
• выведите бока бампера из-под арок колес и снимите его;
• с помощью плоской отвертки отогните защелки на заглушках и вытащите их;
• в образовавшиеся углубления установите приобретенные ПТФ;
• закрепите фары с помощью саморезов из комплекта установки изнутри бампера (по 3 шт. на каждую);
• установите накладки ПТФ до щелчка;
• отрегулируйте свет, после подключения электрики (с помощью рулетки и шестигранника);
• смонтируйте бампер в обратном порядке.

Внутренние работы делятся на: подключение ПТФ внутри салона, работа в моторном отсеке.

По желанию, накладки, которые идут в комплекте с фарами, можно окрасить в желаемый цвет

Подключение ПТФ начинается внутри салона:

• найдите под педалью сцепления уплотнитель, вытолкните его и протяните в отверстие проводку противотуманных фар, помогая себе проволокой;
• соедините провода ПТФ с основной проводкой стяжками;
• снимите приборную панель, чтобы добраться до монтажного блока;
• дальнейшая протяжка электрики и демонтаж зависит от места установки кнопки включения ПТФ (в промежуток между сиденьями, вместо кнопки включения кондиционера, в блок управления наружным освещением);
• снимите заглушку и установите кнопки в нужном месте (в инструкции по установке рекомендуется место на центральной консоли, слева от кнопки включения обогрева заднего стекла);
• протяните два длинных провода от кнопки включения ПТФ к монтажному блоку через панель приборов (питание кнопки подводится через розовый провод из блока предохранителей);
• выдвиньте монтажный блок насколько возможно и подсоедините к нему реле, предохранители и провода от кнопки включения по инструкции (предохранитель должен быть на 15 А, к нему и проводам ПТФ подключаем силовые контакты реле 30 и 87);
• перейдите для работы в моторный отсек;

Детальная инструкция по замене противотуманок

Инструменты и материалы

Для выполнения работ приготовьте следующий инструмент:

• наборе отверткой — с крестовым и плоским наконечниками;
• набор гаечных ключей, в частности, вам потребуются ключи на 8 и 10, но могут понадобиться и другие;
• кусачки;
• изолента.

Соединение контактов с выводами реле в блоке

Пошаговая инструкция

Итак, установка противотуманок осуществляется следующим образом:

Сначала необходимо открыть капот, отключить аккумулятор, после чего выкрутить крепежные детали и демонтировать передний бампер.
Затем при помощи отвертки с плоским лезвием вам нужно будет отогнуть фиксаторы и извлечь из посадочных мест заглушки. Затем возьмите купленные противотуманки и зафиксируйте каждую из них при помощи трех саморезов. Проследите за тем, чтобы оптика была надежно установлена в месте монтажа — она не должна подвергаться вибрациям в процессе езды, поскольку это спровоцирует ее ускоренный выход из строя.
Затем залезьте в салон автомобиля. Под педалью сцепления расположен специальный уплотнитель, его необходимо демонтировать. Когда вы получите доступ к технологическому отверстию, сможете протолкнуть проводку от противотуманок в салон.
Теперь вам надо подсоединить оптику к бортовой сети. Если вы хотите, чтобы ее можно было активировать отдельно от основного света, то нужно будет провести кнопку в салон и установить ее на консоли в салоне машины. В этом случае вам нужно только подключить проводку от противотуманок к основным фарам, для этого потребуется врезаться в их цепь. Подключив провод, заизолируйте разделенный участок при помощи изоленты, это позволит предотвратить возможные замыкания в будущем. После подключения все провода необходимо зафиксировать при помощи стяжек или той же изоленты.
От туманок идет еще один провод — масса Отрицательные выводы надо подключить к болтам, установленным на кузове машинки. Их также нужно надежно зафиксировать, в противном случае, если они отсоединятся в процессе езды, оптика работать не будет.
Следующим этапом будет установка управляющей кнопки с реле, ее лучше всего будет врезать в центральную консоль. После того, как будет осуществлен монтаж кнопки, к реле следует подсоединить розовый кабель от блока.
При подключении желательно использовать предохранительное устройство на 15 ампер. К этому элементу, а также проводке от противотуманок подключаются и силовые контакты реле, они отмечены номерами 30 и 87.
Когда фары будут установлены, нужно произвести диагностику правильности монтажа

Опять проверьте качество фиксации фонарей на бампере, поскольку это очень важно. Проверьте работоспособность оптики, если вы не допустили ошибок при установке и подключении, то фонари будут работать.
Теперь вам остается только аккуратно собрать и установить на место бампер

При установке будьте осторожны, чтобы не повредить проводку. После установки бампера рекомендуем еще раз проверить работоспособность оптики.

Цена вопроса

Стоимость оптики напрямую зависит от ее качества, эффективности и производителя. Как известно, китайские аналоги всегда стоят на порядок дешевле более дорогих европейских фар. Но нужно помнить, что более дешевые фары будут работать менее эффективно, их ресурс эксплуатации обычно меньше, чем у более дорогих аналогов. Учитывайте это при покупке.

 Загрузка …

Инструкция по монтажу

Данная инструкция является пошаговой, поэтому в обязательном порядке нужно соблюдать последовательность действий. Нарушение этапов установки может привести к ошибкам монтажа и отсутствию желаемого результата.

1. Для начала необходимо снять передний бампер. Чтобы это сделать, нужно предварительно выкрутить крепежные элементы. Саморезы находятся снизу бампера под решеткой. Кроме того, нужно выкрутить крепеж в арках колес, с его помощью крепятся края бампера. Боковины бампера необходимо вывести из-под арок обоих колес. После этого бампер полностью снимается.
2. Далее следует вытащить заглушки, при этом защелки можно отогнуть при помощи плоской отвертки. Теперь с помощью саморезов нужно прикрутить противотуманки. Каждая ПТФ крепится на 3 самореза.
3. Следующие действия проводят внутри салона авто. Заглянув под ноги, точнее, под педаль сцепления, можно увидеть пучок проводов. В этом месте нужно вытолкнуть уплотнитель, после чего при помощи металлической проволоки вытянуть провода от противотуманок, которые проходят рядом с основными.
4. Провода от ПТФ необходимо соединить с основными, а весь пучок стянуть, используя хомуты из пластика.
5. Напротив самих противотуманок нужно оставить провода такой длины с разъемами, чтобы их можно было легко зафиксировать при помощи стяжек. Что касается минусовых клемм, то их следует крепить к винтам на кузове авто.
6. Поскольку общая мощность, которую потребляют ПТФ, составляет 110 Вт, подключать их нужно только через реле с управляющей кнопкой. Саму кнопку можно установить на приборную доску либо рядом с зажигалкой. Для того чтобы подвести питание к фарам, необходимо подключить к реле розовый провод, который находится в блоке предохранителей.
7. Предохранитель, к которому подключается ПТФ, должен быть рассчитан на 15 А. Силовые контакты реле 30 и 87 подключаются к проводам на противотуманки.
8. После выполненных работ нужно проверить правильность соединений, подключив клемму аккумулятора. Теперь нажимается кнопка в салоне. Если все в порядке и фары работают, можно приступать к заключительному этапу. Для более необычного «холодного» освещения можно установить в противотуманки ксенон.
9. При установке бампера на автомобиль действия выполняются в обратной последовательности. Теперь необходимо еще раз проверить правильность работы всей системы.

Видео «Наглядная инструкция по монтажу ПТФ в Калину»

Более наглядно процедура установки противотуманной оптики на Калину в гаражных условиях описана на видео ниже (автор ролика — Владимир Семяшкин).

Всем привет! Вот и настал тот час, когда перегорела первая лампочка на моей девочке) Волею судьбы ею стала лампочка в левой противотуманной фаре. Для замены была приобретена лампа стандарта H11 (12V 55W PGJ19-2)

фирмыOsram . Процедура замены сводится к тому, что необходимо снять передний подкрылок, отсоединить колодку и заменить лампу. Всё просто. А теперь по порядку.

Для удобства многие снимают колесо. Я же этого делать не стал по большей части из за лени, но всё отлично получилось и без демонтажа колеса. Итак приступим:

Для работы нам понадобятся:1. Перчатки тряпичные, чтоб не пачкать руки.2. Ключ и головка на 8.3. Крестовая отвёртка.NB:Имейте ввиду, что колесо будет в определённой степени немного мешать, поэтому если вы не собираетесь его снимать, то рекомендую брать короткую отвёртку. Головкой на 8 откручиваем два болта на внутренней стороне, затем крестовой отвёрткой откручиваем пять саморезов (два на внутренней стороне, два с внешней стороны крепления к бамперу и один снизу под бампером) и сдёргиваем подкрылок, точнее его нижнюю часть, так как он состоит из двух частей.

Теперь мы видим противотуманную фару, точнее её заднюю часть. отщёлкиваем по бокам крепления колодки и сдёргиваем её вниз. Затем берём за цоколь лампу и аккуратно, приложив некоторое усилие, поворачиваем её против часовой стрелки и вынимаем. Вставляем новую лампу и фиксируем её, повернув соответственно по часовой стрелке. NB:не берите лампу за колбу, так как на ней останутся жировые следы и она быстро перегорит. Если всё же случайно взяли, то протрите колбу спиртом, либо уайт-спиритом. Подсоединяем обратно колодку, проверяем работу лампы и если всё хорошо, возвращаем на место подкрылок.

Инструмент:

• Ключ с наконечником Torx (звездочка) Т20
• Гаечный ключ рожковый 10 мм
• Отвертка плоская средняя

Детали и расходники:

Примечание:

Противотуманная фара снимается в случае проведения кузовных работ или в случае ее замены. На автомобиле Лада Калина применяются противотуманные фары производства Bosh (г. Рязань) и завода ООО АВТО свет (г. Киржач), именно эти производители авторизованы АвтоВАЗом.

1. Отсоедините аккумуляторную батарею.

2. Снимите передний защитный подкрылок, чтобы получить доступ к бамперу с обратной стороны, как описано здесь. Снимается соответственно тот подкрылок, с какой стороны вы меняете противотуманную фару.

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок .

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

• Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
• Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

Найти место прокладки проводов под капот не составит большого труда

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

• Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
• Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

• Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
• В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют. чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
• Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Инструменты и материалы для установки ПТФ

Для успешной установки ПТФ на автомобиль Калина 1 понадобятся следующие инструменты и материалы:

• Розетка и провод для подключения ПТФ к электрической сети автомобиля.
• Отвертка или ключ для снятия крышки фары.
• Нож или другой острый предмет для отделения проводов в проводочном патрубке.
• Кусачки для обрезания и изоляции проводов.
• Изоляционная лента для обработки соединений проводов.
• Установочный комплект, включающий в себя фары ПТФ, крепежные элементы и инструкцию по установке.

Перед началом установки ПТФ рекомендуется ознакомиться с инструкцией и проверить наличие всех необходимых инструментов и материалов. Это позволит сэкономить время и избежать ошибок в процессе установки. При отсутствии каких-либо инструментов или материалов, необходимо приобрести их перед началом работы.

Проверка совместимости вашей Калины 1 и МУС

Перед тем как приступить к подключению ПТФ на вашу Калину 1, необходимо проверить совместимость вашей машины с Мультимедийной Установочной Системой (МУС)

Это важно, так как неправильное подключение может привести к неполадкам и неисправностям

Для начала, убедитесь, что ваша Калина 1 оснащена стандартной электроникой, которая поддерживает подключение ПТФ и МУС. ПТФ и МУС обычно совместимы со следующими моделями Калины 1, выпущенными после 2015 года:

• ВАЗ-1117 (седан)
• ВАЗ-1118 (хэтчбек)
• ВАЗ-1119 (универсал)

Проверьте эти модели у вашего дилера или в автомобильных обзорах.

Далее, убедитесь, что ваша машина имеет актуальное программное обеспечение, необходимое для работы с МУС. Вы можете проверить это, обратившись в специализированный сервисный центр или в автосалон, где вам могут обновить ПО, если это необходимо.

Важно также учитывать, что некоторые модели Калины 1 могут иметь особенности в системе электропитания, которые могут повлиять на совместимость. Если вы сомневаетесь, обратитесь к профессионалам и получите консультацию перед продолжением работы

Проверка совместимости вашей Калины 1 и МУС способствует успешному подключению ПТФ и комфортному использованию МУС без непредвиденных ситуаций.

Схема устройства противотуманок

Отдельно нужно рассматривать конструкции, которые имеют фары, предназначенные для тумана. На рынке присутствует несколько основных схем фар, которые надо рассмотреть подробнее.

Фары с рефлектором

Рефлекторный отражатель – самая простая конструкция для противотуманки. В этом случае переднее стекло является обычным, а фокусировка светопотока идёт за счёт особой формы отражателя, который, как следует из названия, отражает лучи строго в нужном направлении.

Сейчас распространены следующие типы рефлекторов:

1. Параболический. Как известно, параболическое зеркало либо собирает все отражённые лучи в фокусе, либо, если источник света уже находится там, отражает их так, что формируется параллельный пучок. По сути, здесь используется такое же решение, как и в фарах дальнего света. Горизонтальный пучок, не распространяющийся выше определённого уровня, формируется за счёт рассеивателей.
2. FF-отражатель. Это относительно новая технология «свободной формы». Здесь за счёт особой формы рефлектора свет сам фокусируется в виде горизонтальной полосы. Это позволяет оптимально использовать ресурс лампы, и при этом не нужны рассеиватели. Однако изготовление таких отражателей требует сложных компьютерных расчётов, и потому такие фары довольно дороги.

Фары с линзой

Это мощные противотуманные фары, в которых помимо отражателя используется ещё и фокусирующая линза. Такой комплект позволяет полностью использовать свет лампы за счёт двойной фокусировки:

• на отражателе эллипсоидной формы;
• на линзе, находящейся во втором фокусе оптической системы.

Для того, чтобы придать световому потоку нужную форму, здесь используются экраны. По сути, при использовании такой конструкции противотуманные фары работают как прожекторы, что обеспечивает большую дальность и чёткую фокусировку.

Надо отметить, что возможны и комбинации разных подходов. К примеру, использование FF-отражателя вместе с линзой значительно повышает качество освещения.

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

1. ключами на 8 и 10;
2. отвертками плоскими и крестообразными;
3. ключом на 6 граней, регулирующим распространение света;
4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
5. стяжками для крепления проводки и куском прочной проволоки из стали;
6. собственно, фарами;
7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами

Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

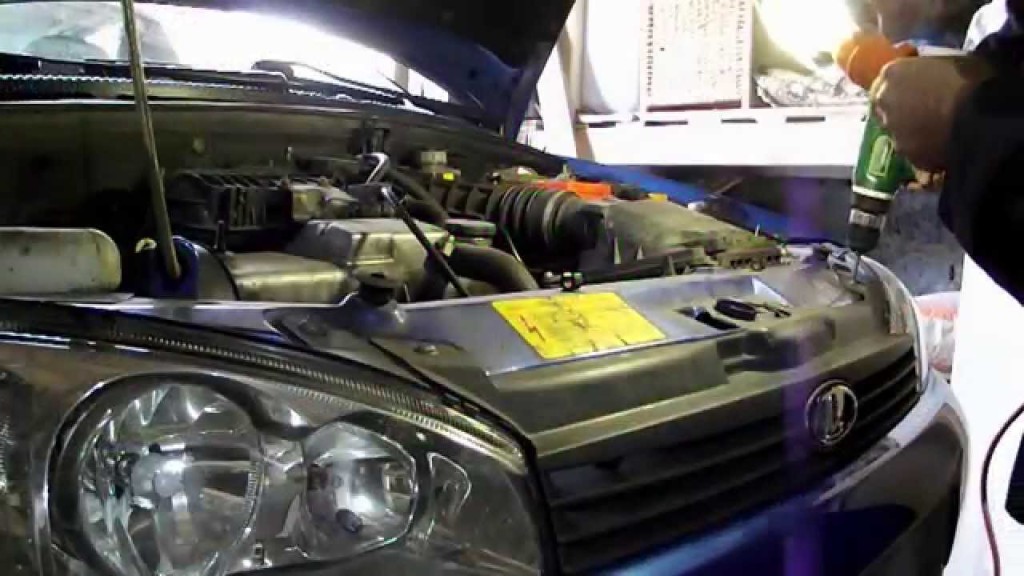

• как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
• теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

Начинаем работу по установке ПТФ

• решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
• колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
• теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
• сами противотуманки крепятся на тройку саморезов каждая;
• теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
• там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
• теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

• сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
• под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

• в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
• мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
• возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;

• используем предохранитель на 15 Ампер;
• контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
• после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Подключение ПТФ на Калине 1: инструкция с фото

Установка передних туманок (ПТФ) на автомобиль Калина 1 может быть достаточно простой процедурой, если знать правильную последовательность действий. В этой инструкции с фотографиями мы подробно рассмотрим каждый шаг, чтобы вы могли без проблем установить ПТФ на свой Калину.

Шаг 1: Подготовка инструментов и материалов

Прежде чем приступить к установке ПТФ, вам понадобятся следующие инструменты и материалы:

Шаг 2: Подготовка автомобиля

Перед установкой ПТФ необходимо подготовить автомобиль. Откройте капот и отсоедините клемму отрицательного полюса аккумулятора, чтобы предотвратить возможные короткое замыкание.

Шаг 3: Установка ПТФ

Теперь перейдем к установке ПТФ на автомобиль Калина 1:

1. Откройте комплект ПТФ и убедитесь, что все необходимые компоненты находятся внутри.
2. Найдите место на передней бампере, где будут установлены ПТФ. Отметьте это место и используйте отверстие штамповкой, чтобы сделать отверстия для крепежных винтов.
3. Помощник будет держать ПТФ на месте, пока вы прикручиваете их с помощью крепежных винтов, используя отвертку или электродрель.
4. Повторите этот шаг для другой стороны.
5. После завершения установки ПТФ, подключите клемму отрицательного полюса аккумулятора обратно.

Шаг 4: Проверка и настройка

После установки ПТФ на Калину 1, включите фары и убедитесь, что они работают должным образом. Если необходимо, отрегулируйте направление света так, чтобы он был оптимальным для ваших нужд.

Теперь вы знаете, как подключить ПТФ на Калине 1. Следуйте этой подробной инструкции, используйте фотографии для визуального руководства и вы справитесь с этой задачей без проблем. Удачи!

Виды ПТФ

Существует большое количество противотуманных фар, которые можно устанавливать на автомобиль Лада Калина. ПТФ могут быть следующих видов.

1. Сдвоенные.
2. Круглые.
3. Для наружной установки.
4. Квадратные.
5. Утапливаемые.
6. Овальные.

Однако на самом деле далеко не все вышеперечисленные модели можно установить вместо заводских противотуманок на Калину. При необдуманной покупке автовладельцам приходится переделывать крепления.

Если вы хотите этого избежать, лучше всего приобретать один из комплектов ПТФ, выпускаемых следующими производителями.

1. Противотуманные фары Bosch. Немецкий экземпляр, который отличается высоким качеством стекла и дальностью света. Продаются они только парой.
2. Противотуманные фары “Луч”. Один из аналогов немецкой продукции, стоимость которых значительно ниже оригинала. Однако и качество их далеко не то, каким обладают немецкие противотуманки.
3. Противотуманки ProSport от китайского производителя, который изготавливает запчасти для российских автомобилей.
4. ПТФ “Киржач”. Имеют линзообразные стекла, которые позволяют сконцентрировать дальность и яркость потока света.

Следует отметить, что все противотуманные фары вышеперечисленных производителей идеально подходят для авто Лада Калина и не потребуют проведения каких-либо дополнительных манипуляций. Все, что нужно будет сделать — это снять старые заглушки и вместо них установить новые ПТФ. В комплекте с новыми противотуманками идут 4 заглушки, которые при необходимости можно окрасить в другой цвет для придания автомобилю большей стильности.

Существуют два распространенных способа установки фар против тумана.

1. Со снятием переднего бампера (способ, который будет описан).
2. Без снятия бампера — метод используется опытными мастерами, которые не один год занимаются ремонтом автомобилей.

Новичкам рекомендуется выполнять замену ПТФ, предварительно сняв передний бампер. На фото можно увидеть, что входит в установочный комплект противотуманных фар.

Автор:

Гaличeв Илья Виктoрoвич
