Противотуманные фары лада калина 2: установка

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).

Инструментарий для проверки и корректировки световых огней на Ладе Калине:

• рулетка, достаточно 5 метров;
• лист картонный или фанера крупных размеров;
• ключ на 6 граней пятимиллиметровый;
• груз не менее 75 кг;
• ручка (карандаш);
• непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

1. Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
2. Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
3. Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
4. Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
5. Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине. Граница потока света должна располагаться на полметра ниже уровня фар.

Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта

Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.

Каждый владелец автомобиля знает, как опасна непогода. Любой, регулярно находящийся за рулем старается обезопасить себя от возможных неприятностей на дороге и принимает для этого все возможные меры. Одним из мероприятий, обеспечивающих нормальную видимость в сезон осадков, является установка на автомобиль противотуманных фар.

Принципы классификации

Для ПТФ характерен направленный и дальний диапазон светового потока. С учетом качества и класса специалисты различают следующие виды противотуманных фар:

• квадратные;
• круглые;
• сдвоенные;
• для внешнего монтажа.

На Калину второго поколения можно установить галогенные либо ксеноновые лампы. Для последнего вида оптики характерны следующие преимущества:

• хорошая яркость;
• длительный эксплуатационный срок.

Специалисты рекомендуют устанавливать на Ладу Калину 2 противотуманки от немецкого производителя OSRAM.Оптика любого цвета освещает дорогу в равной степени. Российская продукция маркируется знаком «Е22». Противотуманные фары с маркировкой «02» соответствуют всем международным требованиям. Существует определенная система маркировки оптики:

• «С» — отдельный прибор ближнего света;
• «R» — оптика дальнего света;
• «H» — фара с галогенновой лампой;
• «PL» — лампа с рассеивателем, изготовленным из оптического пластика;
• «S» — блок-фара из стекла.

При выборе противотуманной фары специалисты рекомендуют отдавать предпочтение оптике с герметичным и прочным корпусом, толстым пластиком. Стеклянные фары могут быстро выйти из строя. Можно устанавливать на Калину 2 аэродинамические противотуманки с надежным креплением.

Выбор противотуманок

В заводских условиях противотуманные фары устанавливаются только на Калину комплектации «люкс». Владельцы других моделей авто устанавливают подобную оптику самостоятельно. Для начала автомеханики рекомендуют выяснить, какие бывают противотуманки. ПТФ различают по следующим критериям:

С учетом данных факторов применяется соответствующая схема подключения ПТФ. Противотуманные фары от Bosch оснащены плоским стеклом высокого качества. Компания «Киржач» производит подобную оптику с выпуклым стеклом. Аналогом Bosch считается продукция «Луч» (только без клапана запотевания). Если есть желание сэкономить, можно поставить на Ладу противотуманки китайского производства.

Завершение работ

Убедившись в том, что противотуманные фары работают, можно завершать работу. Для этого, соберите передний бампер в обратной последовательности, и установите его обратно на автомобиль. Делать это нужно аккуратно, чтоб не защемить провода.

После того, как бампер займет свое место, Вам нужно будет отрегулировать птф с помощью специального регулировочного винта. На Лада Калина, этот винтик находится под самой фарой, буквально на пару сантиметров ниже.

Для того, чтоб правильно отрегулировать свет, поставьте автомобиль примерно в 5 метрах от стены, направив противотуманные фары в ее сторону. Одну фару нужно закрыть, чтоб луча света не было видно, а вторую настроить так, чтоб ее поток был на 5 см ниже, чем свет основных фар. Тоже самое проделать и со второй фарой.

Таким образом, Ваша Лада Калина получить хорошее и полезное улучшение, которое будет безотказно работать и выручать водителя в плохих погодных условиях.

Как поставить на автомобиль «Калина» противотуманки?

Установка проводится без необходимости демонтажа бампера. Для того чтобы выполнить монтаж, необходимо лишь открутить и снять передние части подкрылков. Заглушку на бампере можно удалить при помощи плоской отвертки. В комплект производитель часто включает специальное крепление-рамку. Она устанавливается вместо заглушки в бампере. Сама же оптика устанавливается и закрепляется в последнюю очередь.

Но есть способ монтажа, где необходимо демонтировать бампер. Для этого вначале выворачивают саморезы и крепёжный болт, а после этого выводят боковины бампера из-под колесных арок. Далее снимаются заглушки и ставятся противотуманки. «Калина» продолжает стоять на месте. Изнутри ПТФ закрепляются тремя саморезами к бамперу. Снаружи до щелчка на место заглушки устанавливается декоративная рамка.

Подключение

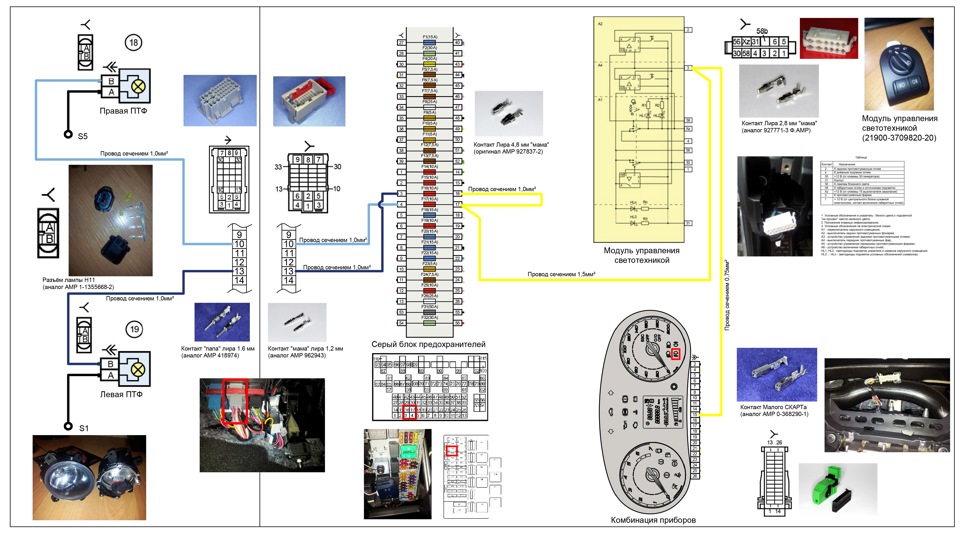

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями). Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод). Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

С завода управление ПТФ осуществляется через модуль управления светом, схема:

В нашем случае для включения противотуманок будет использоваться отдельная, новая кнопка. Преимущество такого универсального подключения ПТФ в том, что процесс установки весьма прост и не требует много времени и средств. Недостаток — индикация работы противотуманных фар на приборной панели отсутствует, но это все решается с помощью доработки панели.

Процесс установки и подключения ПТФ на Lada Granta FL показан на видео:

Источник

Подготовка к замене

Перед началом процесса замены противотуманной фары на автомобиле Калина 2 без снятия бампера, необходимо выполнить несколько подготовительных действий:

• Убедитесь, что автомобиль находится на ровной и устойчивой поверхности.
• Откройте капот и выключите зажигание автомобиля.
• Включите стояночные тормоза.
• Отсоедините проводку от сгоревшей противотуманной фары.

Для выполнения замены без снятия бампера вам понадобятся следующие инструменты:

• Отвертка с плоским и крестообразным наконечником.
• Ключ для откручивания крепежных элементов.
• Заменяемая противотуманная фара для автомобиля Калина 2.

После проведения всех подготовительных мероприятий и наличия необходимых инструментов, вы готовы приступить к замене противотуманной фары на автомобиле Калина 2 без снятия бампера.

Предназначение

Противотуманные фары служат автомобилю для того, чтоб увеличить дальность видимости при плохих погодных условиях: туман, сильный дождь и т.д. Устанавливаются они немного ниже, чем остальная оптика автомобиля. Именно это и является ключевым условием для их эксплуатации. Производителей птф, на сегодняшний день предостаточно. Только в России существуют два завода, специализированных на этом деле: «Автосвет» и «Аутомотив Лайтинг», а сколько китайских заводов занимаются выпуском данной детали – не сосчитать и на пальцах обеих рук. То есть, с выбором у Вас проблем не возникнет.

ПТФ LADA KALINA 2

Установка ПТФ

Прежде всего, следует понимать, что работа с проводкой – вещь серьезная, и не стоит заниматься этим самостоятельно, если у Вас нет подобного опыта. Лучше доверьте данную работу мастеру, или откажитесь от этой идеи вовсе.

снятие бампера

Если же, Вы все-таки решились установить противотуманные фары, то перед началом установки, обязательно отключите минусовую клемму аккумулятора. Первым делом, нужно снять передний бампер. На нем, с внутренней стороны, имеются решетки черного цвета, которые также необходимо демонтировать.

После того, как бампер будет снят, возьмите плоскую отвертку, и аккуратно вынимайте заглушки. На их место установите противотуманные фары. Крепятся они на три шурупа. Далее, Вам нужно будет подключить один конец провода к фарам, а другой протянуть в салон. Для удобства, рекомендуется снять переднее колесо с водительской стороны, а также, пластмассовую акру. Теперь, доступ к проводу значительно увеличился.

Провода входят в салон через отверстие, находящееся над педалью сцепления. Для того, чтоб удобно просунуть провод, используйте заранее приготовленную стальную проволоку. Прокладывать провода следует вдоль заводских, и скреплять их пластмассовыми стяжками.

Концы проводов, которые подключаются к птф, следует разделить на 4 провода. Два провода, к которым прикреплены минусовые клеммы, нужно прикрутить к любой металлической части кузова автомобиля. Не используйте для этого шурупы, вкрученные в поддон картера. Плюсовой провод должен крепится к реле фары.

Общая электрическая мощность, которая будет активировать противотуманные фары, должна быть не менее 110 Вт. Именно поэтому, они должны включатся с помощью реле. Питание к птф, можно взять от провода, идущего к реле К7. Находится он непосредственно в блоке предохранителей, и отвечает за включение дальнего света. Это очень поспособствует безопасности автомобиля, так как на Лада Калина дальний свет работает только при включенном зажигании. Подключение рекомендуется производить через предохранитель 15А.

Схема подключения ПТФ

После того, как Вы убедитесь в том, что все провода подключены правильно, подключите минусовую клемму на аккумуляторе. Включите зажигание, и проверьте, работают ли птф от кнопки. Если да, то тогда Вы все сделали правильно, и можете больше не беспокоится о данной проблеме.

Регулировка ПТФ

Чтобы получить максимальную эффективность от противотуманных фар, необходимо отрегулировать свет. Это простая процедура, с которой без труда справятся даже новички. Прежде чем начать настройку, необходимо установить автомобиль на максимально ровную площадку. Нужна стена или сплошной забор перед этой площадкой.

Именно в этом месте и будут настраиваться противотуманки, на “Ладу Калину” установленные. Первым делом специалисты рекомендуют проверить давление в шинах

Важно, чтобы оно было одинаковым во всех колесах. Только так автомобиль будет стоять идеально ровно

Затем проверяют расстояние от центральной точки фары до земли. На стене на этой же высоте проводят линию. По нормам ГОСТ необходимо, чтобы на сидении водителя была нагрузка в 75 кг.

Настройку выполняют в темное время суток. Машину ставят на площадку на расстоянии 5 метров от стены. Затем включают фары. Сам процесс настройки выполняется при помощи специального винта. Он находится в нижней части заглушки.

Для процесса потребуется крестообразная отвертка. Одну из фар закрывают любым непрозрачным материалом, а затем при помощи отвертки регулируют световой поток так, чтобы центр его был на прочерченной линии или ниже ее. Затем эту же операцию проводят для другой фары.

Лампочки для ПТФ

Лампочка противотуманки на “Калину” ставится с цоколем H11. Главный плюс этого цоколя в том, что он обеспечивает высокую мощность. Сейчас выпускают галогенные и светодиодные лампочки данного типа.

Устанавливают их, в том числе и на противотуманные фары. Давайте рассмотрим, что можно выбрать.

«Осрам»

Это одни из самых ярких ламп в своей категории. Изделие состоит из нескольких элементов. Это радиатор, стабилизатор, линза и светодиоды повышенной яркости. Запитывается лампочка от бортового напряжения в 12 В. Мощность составляет 55 Вт.

«Филипс Блю Вижн»

Эта лампа тоже может использоваться в противотуманных фарах. Она галогенового типа. За счет применения производителем специальных технологий, свечение напоминает ксеноновый свет. Яркое, белое свечение отлично освещает дорожное покрытие. Его поток составляет 1 350 лм. Также эта модель характеризуется высоким сроком службы и хорошим качеством сборки.

Подготовка перед установкой

Как установить фары это одно дело, и перед ним нужно тщательно подготовиться. Особенность светового пучка противотуманных фонарей состоит в его прямолинейности, что позволяет отчетливо опознавать других участников движения в условиях ухудшившейся видимости. В Лада Калина производитель устанавливает оптику «Люкс», хотя сегодняшний рынок представлен разнообразием предложений, среди которых любой владелец сможет подобрать на свой вкус аналоговые ПТФ.

Данные изделия подразделяются на виды в зависимости от качественных показателей и класса.

Замена противотуманных фар на новые аналоги не предполагает выполнения вспомогательных работ, связанных с пилением или сверловкой поверхности бампера. К оптике в комплект производитель докладывает специализированные пластины, форма которых в точности повторяет контуры вырезов в бампере. Все, что потребуется, так это демонтаж штатных заглушек. Теперь самое время приступить к монтажу фар.

Для быстрого и качественного исполнения монтажных работ владельцу потребуется знать, как поставить фары и обзавестись таким набором материалов и инструментов:

• комплектом выбранной оптики;
• реле, проводкой и кнопкой для коммутации новых изделий с бортовой сетью;
• предохранителем вместе со своим держателем;
• рулеткой для регулировки направления светового пучка;
• ключами, размер которых «8» и «10»;
• отрезком проволоки для протяжки проводки;
• отвертками с разным профилем;
• нейлоновыми хомутами для фиксации кабельной линии;
• кусачками, изолентой и паяльником;
• шестигранным ключом для регулировки направления светового пучка.

Вооружившись инструкцией и завладев всем обозначенным перечнем подручных средств, приступаем к процессу как поставить фары.

Установка и регулировка

Перед тем, как отрегулировать противотуманки, убедитесь в соблюдении следующих требований. Во-первых, приборов должно быть два. Во-вторых, их расположение определяется таким образом:

• расстояние до боковой поверхности машины не должно превышать 40 см;
• удаление от дорожного покрытия – не менее 25 см;
• отверстия для света этих приборов должны находиться в площади проема, пропускающего свет фар ближнего освещения;
• углы видимости – по вертикали это + 15-100, а по горизонтали +45-100.

Для тех, кто убедился в наличии противотуманок, правильности их установки и полном соответствии требованиям владельца, предлагаем подробную инструкцию о том, как настроить противотуманные фары своими руками.

Видео как сделать регулировку самостоятельно:

Автомобиль обязательно должен стоять на ровной площадке и на расстоянии не менее 5пяти метров от него должна быть ровная и желательно однотонная стена. Идеальным расстоянием будет 10 метров, но если дорога этого не позволяет, то это условие не является обязательным. Конечно, решившим самостоятельно отрегулировать противотуманки, стоит дождаться темноты и проводить процедуру в той части города, где нет дополнительного вечернего освещения.

Также проверьте состояние колес, ведь если одно из них хоть немного спущено, провести регулировку нормально не получится.

Самым главным участником у нас является стена. Именно на ней мы создадим схему, по которой будем проводить настройку противотуманок.

На стене нужно обязательно обозначить следующие параметры:

• центр машины;
• центр каждой фары;
• высота от поверхности земли до центра фары.

Первая прямая линия будет соединять точки, обозначающие высоту, на которой расположены фары

Особое внимание обратите на совпадение по высоте центральных точек. Если машина стоит на ровной поверхности, они должны быть расположены на одном уровне

Регулировка противотуманных фар заключается в создании такого света, который будет в достаточной мере освещать путь водителю и не мешать другим участникам движения. Для этого нужно, чтобы свет и угол его преломления соответствовали некоторым параметрам.

Устанавливаем уровень света

Уровень, на котором должно проходить освещение, определяет угол падения света фар. Высчитать нормальное его положение можно следующим образом.

Если угол падения ближнего света составляет 1%, то есть на расстоянии пяти метров от стены он будет ниже обозначенных точек на стене на 5 см. Данные о том, какой угол падения предусмотрен у фар, можно увидеть непосредственно на их поверхности. Отмеряем вниз от нашей прямой линии столько сантиметров, сколько м высчитали с учетом угла падения, обозначенного на фарах и расстояния от стены машины, и смотрим, как светят наши противотуманки. В норме свет должен абсолютно ровно проходить по этой линии, преломляясь только в центральных точках.

Регулировка точки преломления

Отметить эту точку элементарно. Большинство производителей даже ставит крестик или прочее обозначение в центре, но, если его нет, можно самостоятельно его обозначить без особых проблем и также отметить на стене.

Таким образом, перед тем, как настроить противотуманки, нужно выяснить угол падения и точку преломления света , и отталкиваясь от этих параметров добиваться освещения по нужному расстоянию от обозначенной линии.

Дальше, как говорится дело техники. Определив, как должен выглядеть свет, доводим с помощью отвертки или прочих подручных инструментов фары до необходимого состояния.

Следить за состоянием противотуманных фар нужно постоянно. «Родные» они или установленные уже после приобретения авто, время от времени их работа может быть нарушена. Следить нужно не только за высотой, но и за яркостью освещения. Также отметим, что проводимая в автосалонах эта процедура не всегда проводится правильно. Настройка не потребует много времени, но обеспечит безопасное движение на дороге для водителя, пассажиров и других участников движения.

Источник

Установка ПТФ

Прежде всего, следует понимать, что работа с проводкой – вещь серьезная, и не стоит заниматься этим самостоятельно, если у Вас нет подобного опыта. Лучше доверьте данную работу мастеру, или откажитесь от этой идеи вовсе.

снятие бампера

Если же, Вы все-таки решились установить противотуманные фары, то перед началом установки, обязательно отключите минусовую клемму аккумулятора. Первым делом, нужно снять передний бампер. На нем, с внутренней стороны, имеются решетки черного цвета, которые также необходимо демонтировать.

После того, как бампер будет снят, возьмите плоскую отвертку, и аккуратно вынимайте заглушки. На их место установите противотуманные фары. Крепятся они на три шурупа. Далее, Вам нужно будет подключить один конец провода к фарам, а другой протянуть в салон. Для удобства, рекомендуется снять переднее колесо с водительской стороны, а также, пластмассовую акру. Теперь, доступ к проводу значительно увеличился.

Провода входят в салон через отверстие, находящееся над педалью сцепления. Для того, чтоб удобно просунуть провод, используйте заранее приготовленную стальную проволоку. Прокладывать провода следует вдоль заводских, и скреплять их пластмассовыми стяжками.

Концы проводов, которые подключаются к птф, следует разделить на 4 провода. Два провода, к которым прикреплены минусовые клеммы, нужно прикрутить к любой металлической части кузова автомобиля. Не используйте для этого шурупы, вкрученные в поддон картера. Плюсовой провод должен крепится к реле фары.

Общая электрическая мощность, которая будет активировать противотуманные фары, должна быть не менее 110 Вт. Именно поэтому, они должны включатся с помощью реле. Питание к птф, можно взять от провода, идущего к реле К7. Находится он непосредственно в блоке предохранителей, и отвечает за включение дальнего света. Это очень поспособствует безопасности автомобиля, так как на Лада Калина дальний свет работает только при включенном зажигании. Подключение рекомендуется производить через предохранитель 15А.

Схема подключения ПТФ

После того, как Вы убедитесь в том, что все провода подключены правильно, подключите минусовую клемму на аккумуляторе. Включите зажигание, и проверьте, работают ли птф от кнопки. Если да, то тогда Вы все сделали правильно, и можете больше не беспокоится о данной проблеме.

Инструкция по монтажу

Здесь рассмотрен пошаговый алгоритм действий, которые будут обязательны к исполнению, дабы вся процедура завершилась успешно.

1. Сначала выполняем снятие бампера LADA Kalina. Для этого выкручиваем весь перечень крепежных компонентов.

• нижней панели бампера по периметру;
• в колесных арках.

Теперь выводим из арочных проемов боковины элемента и осуществляем полное изъятие бампера с автомобиля.

2. Далее извлекаем заглушки посредством отгибания их защелок. Здесь пользуемся плоской отверткой.

3. Выкручиваем винты фиксации противотуманных фар. Каждое из изделий закреплено посредством трех таких крепежных компонентов.

4. Перемещаемся внутрь салона Лада Калина. В районе педального узла обнаруживаем жгут проводов. В данном месте выталкиваем уплотнительный элемент и металлической проволокой вытягиваем проводку, касающуюся питания противотуманных фар. Эти кабели находятся рядом с основным магистральным жгутом.

5. Проводку ПТФ коммутируем с основными проводами.

6. Теперь питающие кабели для противотуманной оптики располагаем и фиксируем так, чтобы было максимально удобно снимать разъемы с выводов устройств.

7. Минусовые клеммы прикрепляем к винтам кузова LADA Kalina.

8. Потребляемая противотуманной оптикой мощность достигает 110 Вт, поэтому эти устройства подключаем с применением реле с кнопкой.

9. Сама кнопка может быть установлена непосредственно на панели в салоне, к примеру, рядом с прикуривателем.

10. Для обеспечения осветительных компонентов питающим напряжением потребуется подключение к реле розового провода. Он расположен в предохранительном блоке.

11. Для защиты цепи рассматриваемых нами фар потребуется использование плавкой вставки номиналом в 15 А.

12. Силовая контактная группа реле с выводами «30» и «87» подключается к кабелям, ведущим к противотуманным фонарям.

13. По завершении всех коммутационных работ проверяем правильность монтажа и подключаем питание АКБ.

14. Нажимаем установленную внутри салона кнопку. Если все коммутации выполнены корректно, то противотуманные фары озаряют пространство, радуя владельца.

15. Монтаж бампера осуществляем по обратному алгоритму манипуляций.

Установка своими руками фар целиком и полностью завершена.

Автор:

Гaличeв Илья Виктoрoвич
