Регулировка фар и птф лада веста своими руками

Варианты монтажа

Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.

Монтаж в бампер

Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.

Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.

Монтаж в глухой бампер

Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.

Порядок действий:

1. Снимите бампер и поставьте метки, где будут фары.
2. Просверлите отверстия по периметру, а потом вырежьте острым ножом фрагмент бампера.
3. Прикрепите фары подходящими по размеру болтами. Смонтируйте защитную накладку — прицепите ее за бампер.

Настройку фар производят посредством специального ключа — он входит в комплектацию.

Другие способы установки

ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.

Монтаж в проем, предусмотренный производителем:

1. Приподнимите автомобиль, подложив под передние колеса деревянный брус толщиной 20 см.
2. Снимите защитные щитки, которые закрывают низ бампера.
3. Отвинтите фиксаторы от заглушек, предусмотренных производителем.
4. Вставив ПТФ в направляющие, прикрепите их саморезами.

Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.

Как подключить ПТФ (противотуманные фары) на Гранта ФЛ?

Противотуманные фары – это важная функция для обеспечения безопасности на дороге, особенно в условиях тумана или густого дыма. Если вы владелец Гранта ФЛ и хотите установить противотуманные фары на свой автомобиль, вам потребуется следовать нескольким простым шагам для успешного подключения.

Шаг 1: Подготовка

• Перед началом работ убедитесь, что двигатель автомобиля выключен и рука тормозит ручной тормоз.
• Убедитесь, что ключ зажигания находится в положении «OFF».
• Распакуйте комплект противотуманных фар и убедитесь в наличии всех необходимых комплектующих.

Шаг 2: Снятие передней брызговой пластинки

Прежде чем начать процесс установки противотуманных фар, необходимо снять переднюю брызговую пластинку. Для этого выполните следующие шаги:

Поверните передние колеса в сторону, противоположную той стороне, на которую вы хотите установить противотуманные фары

Например, если вы хотите установить их справа, поверните колеса влево.
С помощью отвертки или подобного инструмента отворачивайте шурупы на передней брызговой пластинке, чтобы освободить ее.
Тщательно снимите пластину, обратив внимание на любые крепления или зацепления, которые могут удерживать ее на месте.

Шаг 3: Установка противотуманных фар

Теперь, когда передняя брызговая пластина снята, можно приступить к установке противотуманных фар. Вот пошаговая инструкция:

1. Извлеките противотуманные фары из комплекта и проверьте их наличие повреждений перед установкой.
2. Установите противотуманные фары на соответствующие места на переднем бампере, затянув все соединительные крепления.
3. После установки противотуманных фар убедитесь, что они прочно закреплены и не шатается.

Шаг 4: Подключение электрических соединений

Последний шаг – подключение электрических соединений для противотуманных фар. Для этого выполните следующие действия:

1. Найдите провода, которые предназначены для подключения противотуманных фар.
2. ОТсоедините изоляцию с концов проводов, чтобы создать свободные концы.
3. Подключите провода противотуманных фар к соответствующим проводам на автомобиле, следуя инструкциям в комплекте или схеме подключения вашей модели автомобиля.

После завершения всех этих шагов вам рекомендуется проверить работоспособность противотуманных фар. Для этого включите автомобиль и активируйте освещение. Если противотуманные фары работают правильно, значит установка и подключение прошли успешно.

2 Правильное расположение фар как залог эффективности их работы

На эффективность противотуманных фар влияет не только настройка, но и установка. Если противотуманные фары установлены неправильно, то никакая настройка не поможет сделать их эффективными в условиях плохой видимости. Поэтому, прежде всего, рассмотрим основные моменты, которые необходимо учитывать при монтаже этих приборов освещения:

• противотуманки должны располагаться ниже фар головного освещения. Оптимальное расстояние от дороги – 25-30 см;
• расстояние от вешнего габарита автомобиля до противотуманного фонаря не должно превышать 40 см;
• противотуманки должны располагаться ближе друг к другу, чем лампы головного освещения. Как правило, их устанавливают на расстоянии от полуметра до 65 см друг от друга. В результате границы светового потолка ПТФ должны находиться в центре светового пучка фар ближнего света;
• световой пучок ПТФ должен быть направлен вниз, т.е. на дорогу;
• угол рассеивания не должен превышать 70 градусов, но в то же время световой пучок должен быть достаточно широким.

Если фонари установлены правильно, можно приступать к их регулировке.

Зачем автомобилю противотуманные фары?

Осветительные фары, огни габарита и предупредительные стоп-сигналы, составляющие оптическую систему, выполняют свои определённые функции по обнаружению машин на дорогах и управлению автомобилем в тёмное время суток. Вдобавок к ним на многих автомобилях устанавливаются и противотуманные фары.Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждено, что эти фары должны обладать только жёлтыми стёклами или светофильтрами, хотя в Правилах оговаривается, что фильтры противотуманных фар могут быть окрашены в белый или жёлтый цвет. Они придерживаются мнения — жёлтый свет дальше распространяется в тумане, чем обычный. На самом деле цвет мало влияет на дальность распространения света в тумане.

В противотуманных фарах основную роль играет правильная направленность светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который располагается низко над поверхностью дороги и направлен вдоль неё. Известно, что туман редко достаёт до земли. Поэтому получается, что туман как бы подсвечивается фарами снизу.

При этом освещается дорога, а остальное пространство прячется в тени тумана. Таким образом, борьба с туманом осуществляется за счёт специального распределения светового потока. Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включить их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет шофёру сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток. Например, они исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

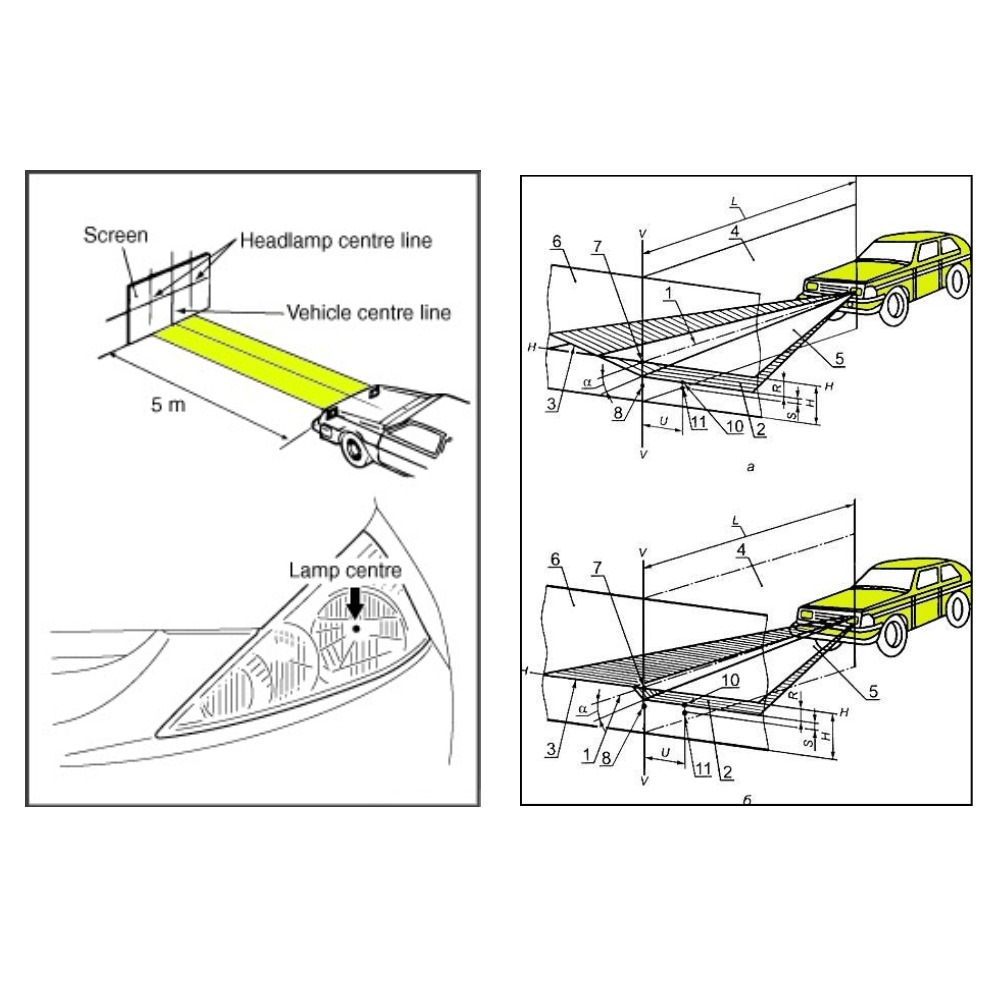

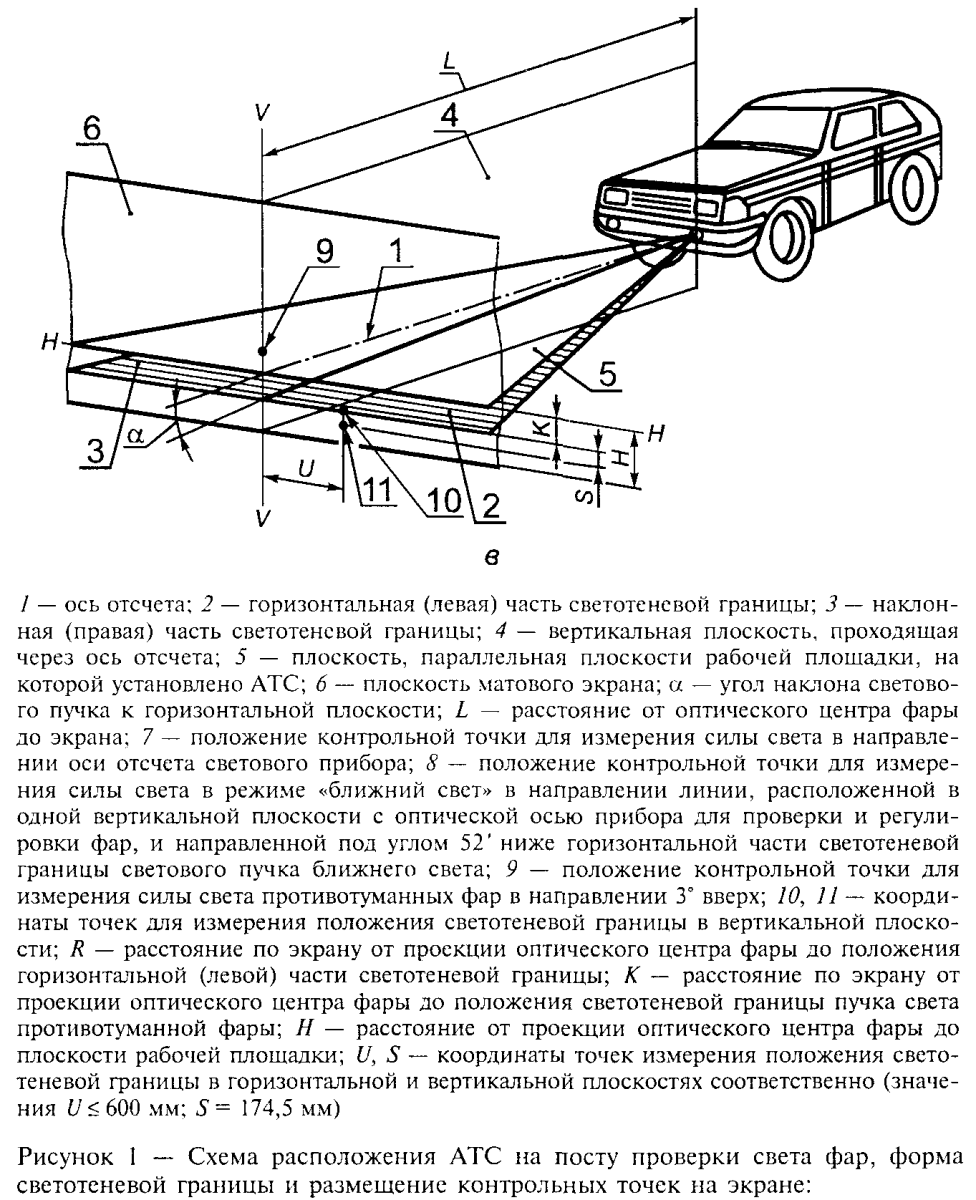

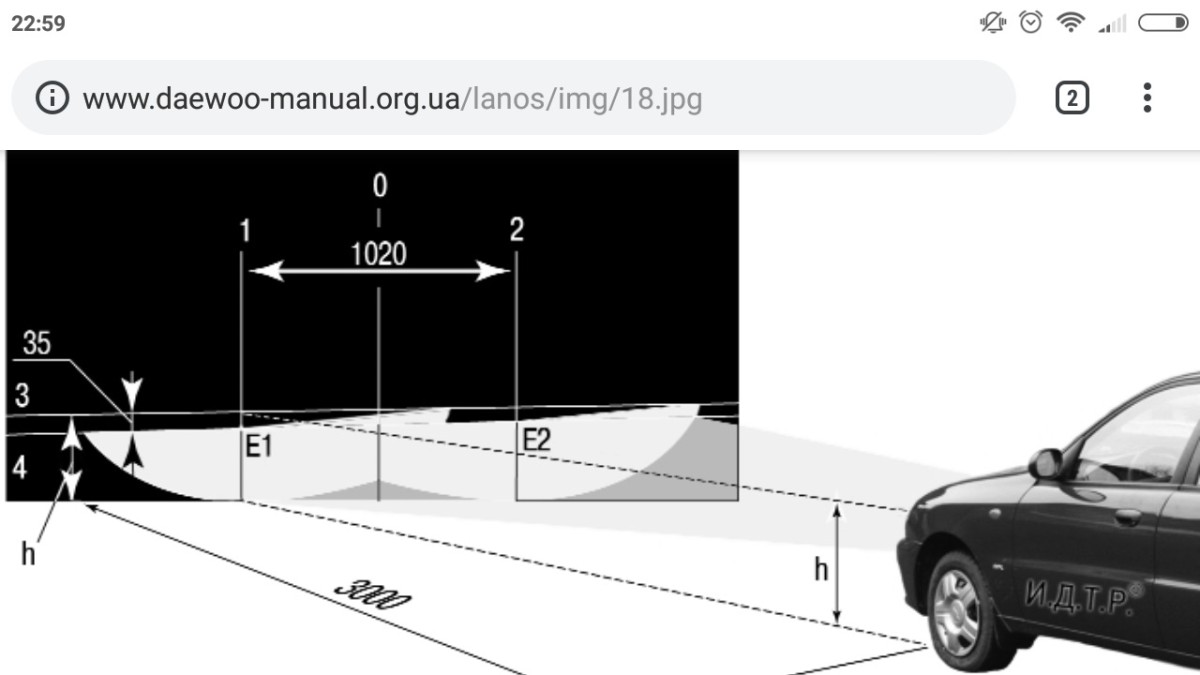

Схема регулирования

Схема регулировки противотуманных фар в принципе проста. Она заключается в установлении вертикального и горизонтального углов их положения.

Основные замеры:

Расстояние между центром противотуманной фары и землей.
Горизонтальная отметка на стене на такой же высоте.
Включите фары ближнего света и сделайте отметку на стене с центром двух лучей.
Выключите источники ближнего света и включите противотуманки.
При установке автомобиля на расстоянии 5 метров от стены верхняя граница луча противотуманных фар должна находиться на 10 сантиметров ниже их высоты от уровня земли. Установка противотуманок проводится строго параллельно продольной оси автомобиля — они не должны отклоняться ни вправо, ни влево.
Расстояние, полученное между центрами световых лучей, должна составлять 1200 мм.
Прочертите мелом на экране линию, разделяющей автомобиль на две одинаковые половины.
Начертите линию, которая ниже первой на 5 см.
Измерьте расстояние от противотуманки до земли и от лампы до центра машины.
Полученный перекресток двух линий и является центром противотуманных фар.

Настройка противотуманных фар своими руками

Для этого понадобится:

• Строительная рулетка
• Мел или маркер
• Лист картона или большая тряпка.

Подготовительные операции

• Выбираем ровную горизонтальную площадку с вертикальной стеной. Желательно чтобы она тоже была ровной. Вместо ее можно использовать ворота гаража или забор дома;
• Накачиваем колеса, добиваемся одинакового давления везде;
• Как бы глупо это не звучало, вытираем начисто противотуманные фары.

Начинаем

Становимся на площадку перед стеной на расстояние от нее 5 метров. Дальше не имеет смысла, да и такой большой ровной поверхности я никогда не находил на гаражах

Это важно, так как мы все стараемся делать своими руками именно в гаражных условиях

Находим центр фары. Как и с головной оптикой на противотуманках можно ориентироваться на лампочку, которую видно через стекло. Рулеткой измеряем высоту от земли до центра.

Находим расстояние от центра фары до дороги

Находим расстояние от центра фары до дороги

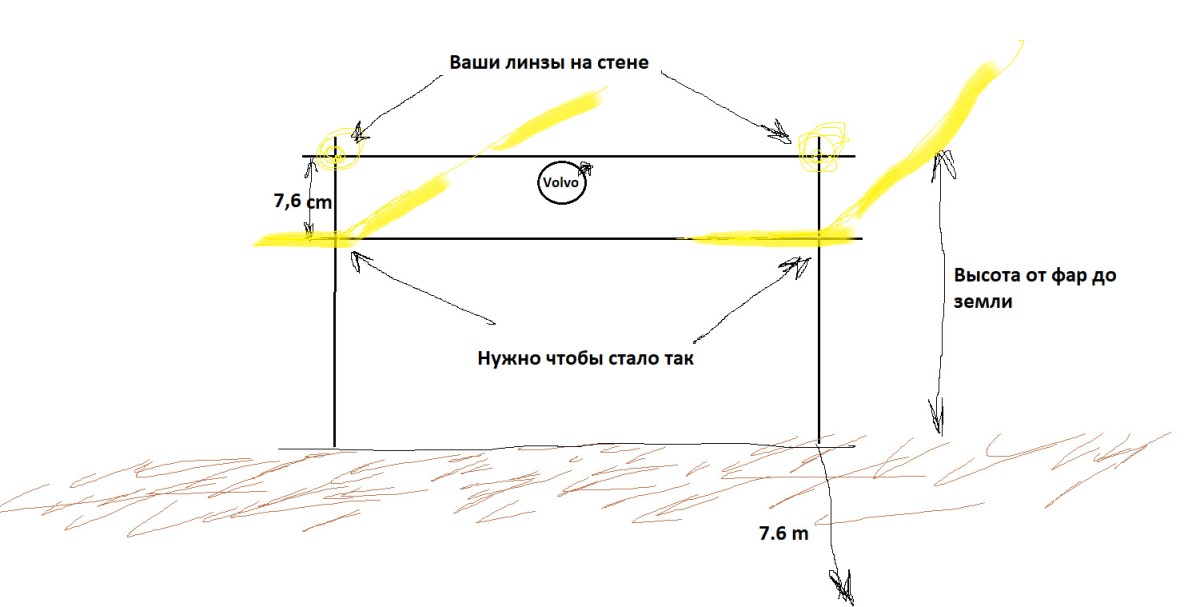

Переносим это расстояние на вертикальную ровную поверхность. Делаем отметки мелом для левой и правой противотуманной фары. Включаем свет. Смотрим на стену, где заканчивается светотеневая граница ПТФ.

Чтобы правильно отрегулировать противотуманные фары, нужно вспомнить про коэффициент преломления света оптикой. Он указывается радом с фонарями ближнего света, на них или на элементах кузова рядом с фарами.

В случае с противотуманками существует два расхожих мнения. Одно утверждает, что при настройке света ПТФ нужно этот коэффициент умножить на длину от фары до стены. Так же, как и с ближнем светом. Мы получим значение, на которое нужно опустить светотеневую границу от центра фары, для достижения максимального эффекта освещения и не слепить «встречку».

Второй вариант – этот коэффициент нужно делить на два и умножать его на расстояние от фары до стены. Сторонники этой концепции аргументируют это тем, что противотуманки находятся приблизительно в два раза ниже, чем фонари головной оптики. Поэтому нужно использовать коэффициент в два раза меньше, чем для ближнего света. Так как световой пучок будет сильно занижен.

Дальше дело техники. На заводских ПТФ есть специальные регулировочные болты, обычно они спрятаны радом с фарой под пластиковой накладкой в бампере. Этих болтов по одному на каждую противотуманку, так как регулировка осуществляется только по высоте. Но у каждой модели автомобиля есть свои особенности и место расположения регулировочных элементов, поэтому владельцы должны их сами знать и в это углубляться не буду.

3 Находим площадку и подготавливаем авто

Для начала нужно подыскать подходящую площадку для настройки противотуманок.  Для этого нам понадобится экран, в качестве которого подойдет белая стена, на которой вы сможете начертить регулировочную разметку. Перед стеной должно быть хотя бы метров 10 свободного пространства. Причем площадка должна быть ровной. Когда вы найдете подходящую площадку, нужно дождаться темного времени суток.

Что касается подготовки автомобиля, то нужно заполнить бак бензином хотя бы на половину и загрузить багажник. Вес груза должен составить 60-70 кг. Также обязательно проверьте давление в шинах и, при необходимости, подкачайте колеса. Нельзя недооценивать влияние давления в шинах на положение фар относительно дороги.

Кроме того, на переднее сиденье должен сесть пассажир примерно такой же комплекции, как и водитель. Дело в том, что правильно настроить ПТФ можно только на снаряженном автомобиле. Если автомобиль не загрузить, то, как только вы и пассажиры сядете в него, настройки собьются, потому как сильно изменится положение фонарей относительно дороги.

Как правильно отрегулировать противотуманки?

Существует всего два варианта качественной регулировки ПТФ. Они достаточно эффективны и повсеместно применяются в автосервисах. Рассмотрим оба способа, но первый вариант более корректный, и мы его используем в нашей СТО.

Первый вариант

Для работы потребуется:

• Лазерный строительный уровень;
• Черный маркер или мел.
• Картон;
• Инструменты для регулировки противотуманных фар;
• Горизонтальная поверхность с вертикальной стеной.

Подготовка

Размещаем транспортное средство на ровном полу не ближе пяти метров от стены. Корректируем давление в колесах, доведя его до необходимых показателей. Во всех шинах оно должно быть равным. Протираем стекла противотуманных фар, чтобы нейтрализовать искажения света и ослабляем регулировочные болты. Если противотуманки утоплены в бампер, то необходимо снять декоративные заглушки, чтобы получить возможность регулировки. Для хорошей настройки необходимо точно определить центр плафона.

Начинаем регулировку

Теперь следует включить лазерный уровень и установить его таким образом, чтобы красный луч разделял противотуманную фару пополам. На стене также отразится луч лазера. Его необходимо отметить маркером или мелом. Таким образом, мы перенесли центр противотуманной фары на вертикальную плоскость. Включаем свет и один плафон закрываем картонкой. Регулировку следует выполнить так, чтобы граница светового луча осталась ниже нарисованной на стене линии. Аналогичную процедуру делаем со второй фарой.

Такие настройки являются оптимальными и полностью соответствуют ГОСТу. Поскольку противотуманки находятся ниже основных фар, то необходимо учитывать преломление света. Данный показатель измеряется в процентах и указывается на главной оптике. К примеру, на вашей фаре стоит значение 1,2%. Обычно противотуманные элементы устанавливают посередине между фарами и поверхностью дороги. Следовательно, коэффициент делим на два. Получаем 0,6%. Точно измеряем расстояние от машины до стены с разметкой. Этот промежуток составляет 5 м. Полученную величину умножаем на половину коэффициента преломления света. В нашем случае 5000 см умножим на 0,6% и получим 3 см. На стене чертим вторую линию, которая должна быть ниже первой на три сантиметра и регулируем противотуманки по новой линии. Благодаря такой точной настройке ПТФ не будут конфликтовать с основным светом, что максимально увеличит освещенность дороги в туман.

Второй вариант

Подготовка аналогичная, как в предыдущем случае. Однако вместо уровня используется обычная рулетка. На стене отмечается расстояние от центра противотуманных плафонов до пола. Маркируем линию, соединяя две отметки. Все остальные действия выполняем в такой же последовательности, как и в первом способе с учетом преломления света.

https://vk.com/video_ext.php

Как должны светить противотуманные фары?

Туман – это концентрация мельчайших капелек воды, которые способны отражать свет, ослепляя водителя. Причем, чем пучок света ярче, чем видимость хуже. Именно по этой причине свет противотуманок должен проходить максимально близко к земле.

Регулировка противотуманных фар – подробная инструкция

Добрый день, дорогие друзья. Хочу с вами поделиться, как я самостоятельно регулировал противотуманные фары на своем автомобиле. В технические особенности установки ПТФ «влазить» не буду, потому что для каждой машины они свои, я расскажу общий принцип, как правильно настроить свет от противотуманок, чтобы получить максимальную эффективность.

Что имею в виду под словом «технические особенности»? – способы крепления и регулировки фары. Потому что, в некоторых моделях они крепятся в бампере, в некоторых моделях устанавливаются под бампером. Регулировочные элементы, соответственно, в каждом случае свои – их затрагивать не буду.

Просто объясню теорию, как должны светить противотуманные фонари и где их нужно ставить, если это касается самостоятельной установки. Например, на классических ВАЗах специальных мест под ПТФ нет, и владельцы монтируют их, где захотят или где им удобно, но это не верно. Я расскажу, почему это в корне не верно. Существуют определенные требования к способу их монтажа своими руками, их нужно придерживаться. В противном случае эффективность их снижается. Итак, поехали…

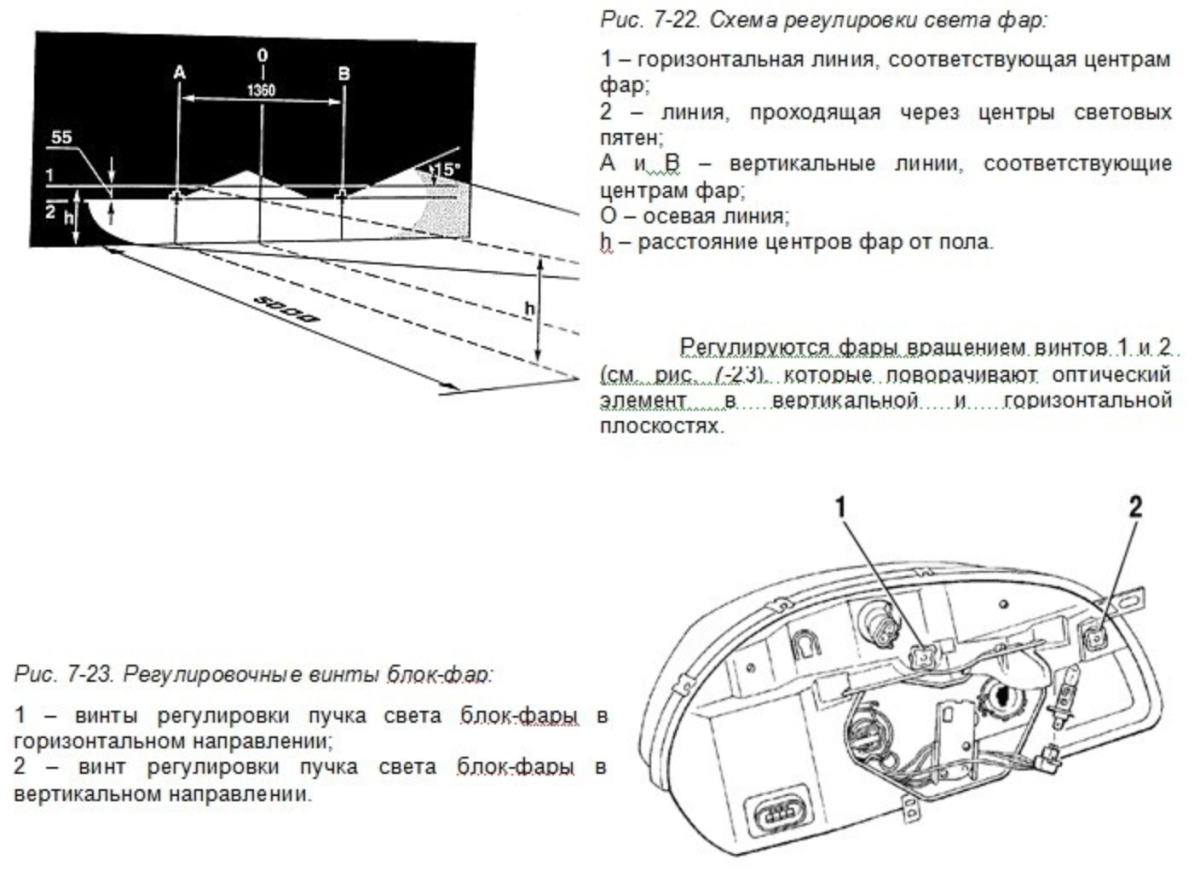

Схема регулировки

Схема регулировки противотуманных фар в принципе проста. Она заключается в установке вертикального и горизонтального углов их положения.

1. Расстояние между центром противотуманной фары и землёй.
2. Горизонтальная отметка на стене на такой же высоте.
3. Включите фары ближнего света и сделайте отметку на стене с центром двух лучей.
4. Выключите источники ближнего света и включите противотуманки.
5. При установке автомобиля на расстоянии в 5 метров от стены верхняя граница луча противотуманных фар должна находиться на 10 сантиметров ниже их высоты от уровня земли. Установка противотуманок производится строго параллельно продольной оси автомобиля — они не должны отклоняться ни вправо, ни влево.
6. Расстояние, полученное между центрами световых лучей, должно составлять 1200 мм.
7. Прочертите мелом на экране линию, разделяющую автомобиль на две одинаковых половины.
8. Начертите линию, которая ниже первой на 5 см.
9. Измерьте расстояние от противотуманки до земли и от лампы до центра машины.
10. Полученный перекрёсток двух линий и является центром противотуманных фар.

Где должны находиться противотуманные фары

ПТФ предназначены, чтобы улучшить видимость дороги в сложных погодных условиях: туман, дождь и все вместе. Известно, что образования тумана происходит из-за конденсации влаги в воздухе, когда земля еще теплая, а температура воздуха ниже её. Образование капель начинается в том месте, где температурная граница будет проходить через точку росы.

Поверхность дороги относительно теплая, чем выше, тем эта температура ниже. На определенной высоте она снижается до точки образования росы. Из воздуха конденсируется пар, образовывается туман. То есть, над самой поверхностью плотность тумана будет самой минимальной, чем выше, тем он будет становиться плотнее.

Исходя из этой теории, следует, что противотуманные фары необходимо устанавливать как можно ближе к поверхности земли (дороги). Чтобы их свет попадал именно в ту зону, где туман менее густой. Поэтому, установка ПТФ на уровне фар или выше их не приведет к желаемому результату.

Вспомните, во время тумана если включить ближний свет, то перед автомобилем возникает белая пелена, тем более, если включить дальний свет. Вы получите непроницаемую «стену». Это происходит из-за того, что капли в воздухе отражают свет ваших фар. Чем ярче свет или насыщеннее туман, тем больше света отражается вам в глаза – видимость падает до 2 метров.

Именно поэтому на современных автомобилях противотуманные фары устанавливаются ниже уровня головного света. Чтобы их свет попадал в ту зону, где конденсация влаги минимальная, и он не отражался от капель. При самостоятельной установке ПТФ нужно руководствоваться этим же требованием.

В противном случае вы не получите прибавку к освещенности дороги в туман. А использовать их в обычных условиях я не вижу смысла. Если ваши фары правильно настроены, то они должны и так хорошо освещать дорогу перед авто, а ставить противотуманки в помощь ближнему свету – экономически не оправданно.

Но если у вас они уже стоят по всем правилам, а их эффективность минимальная, встречный поток вам «мигает» дальний светом, значит пришло время их правильно настроить, чтобы они светили куда нужно.

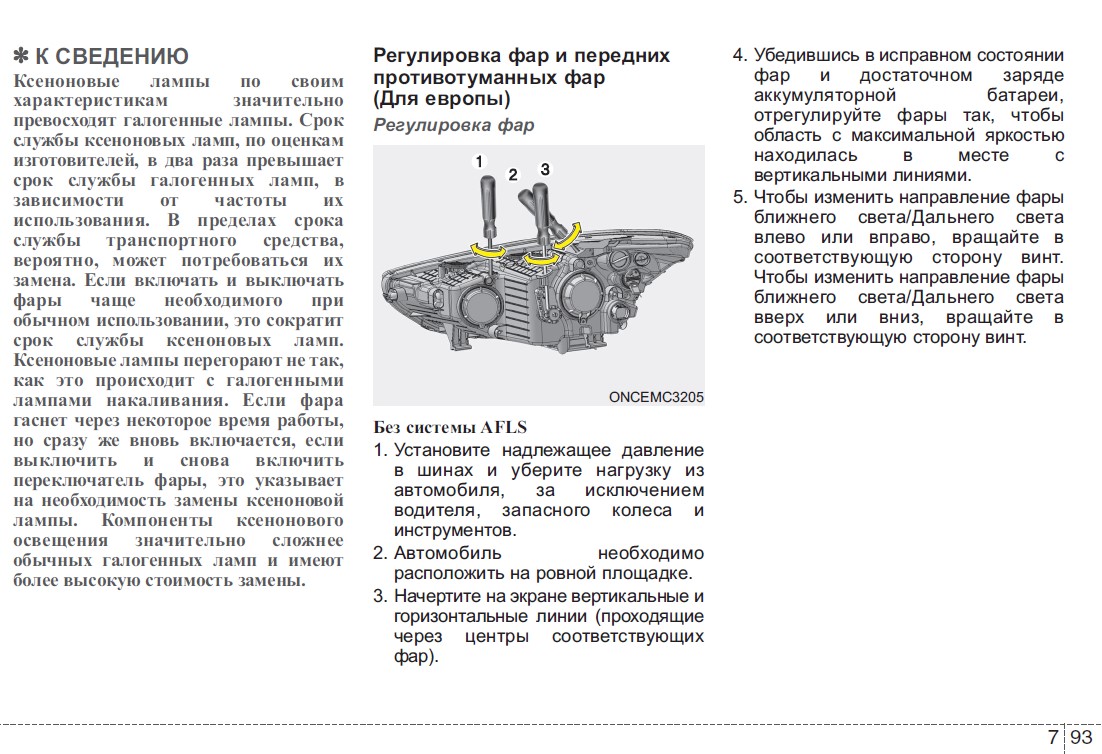

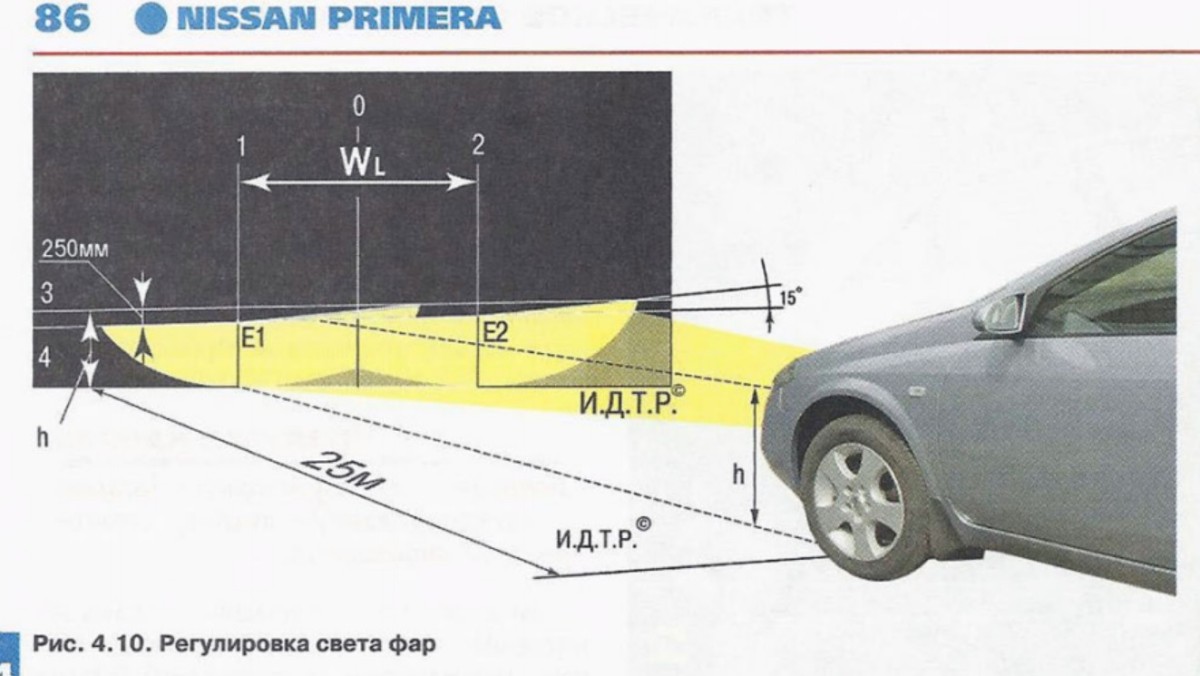

Как сделать регулировку фар

Для начала выберете стену, к которой сможете подъехать на расстояние около пяти метров. Проверьте, чтобы автомобиль стоял ровно. Включите фары и проверьте по отражению на стене, ровно ли они светят.

Удобнее всего регулировать фары в сумерки, так как свет на стене будет более контрастным, чем днем. Если разницы в свете вы не обнаружили — поздравляем, вам регулировать фары не нужно. Если же один пучок света находится ниже другого, придется настроить свет.

Чтобы проверить, по какой фаре определять «правильную» регулировку, попросите у той же стены встать человека. При среднем росте вашего помощника фары будут светить на уровне его колен. Это правильная граница регулировки.

Как отрегулировать противотуманные фары на ВАЗ 2110

Противотуманные фары — это важный элемент безопасности автомобиля, который обеспечивает хорошую видимость в условиях низкой освещенности или плохой погоды. Но иногда они могут быть неправильно отрегулированы, что приводит к искажению светового потока и неэффективной работе.

Проверка и подготовка

Перед началом регулировки противотуманных фар необходимо убедиться, что автомобиль установлен на ровной поверхности и имеет нормальный уровень топлива. Также убедитесь, что фары находятся в исправном состоянии и не имеют повреждений или трещин.

• Поставьте автомобиль на ровную поверхность
• Убедитесь в исправности фар

Регулировка высоты противотуманных фар

Регулировка высоты противотуманных фар на ВАЗ 2110 может быть выполнена с помощью специальных регулировочных винтов.

1. Откройте капот автомобиля
2. На передней стенке кузова, слева и справа от противотуманных фар, вы найдете регулировочные винты для вертикальной и горизонтальной регулировки соответственно
3. Вращением регулировочных винтов можно изменить угол наклона и направление светового потока. Поворачивайте винты в соответствующем направлении, чтобы достичь оптимального расположения фары
4. Проверьте результаты регулировки, включив противотуманные фары и убедившись, что световой поток идет прямо и вниз

Важно помнить, что правила регулировки противотуманных фар могут незначительно различаться в зависимости от конкретной модели автомобиля. Поэтому рекомендуется обратиться к руководству по эксплуатации ВАЗ 2110 для получения более подробной информации

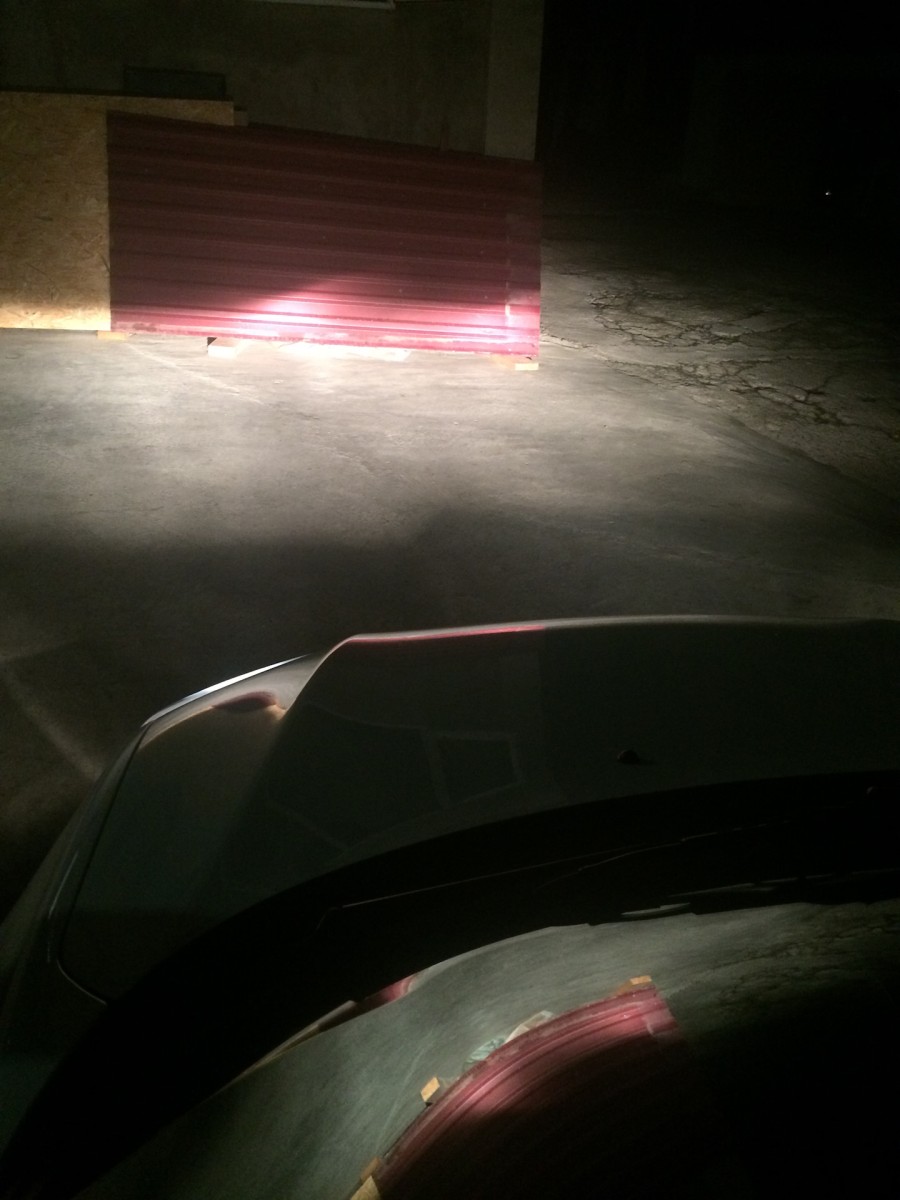

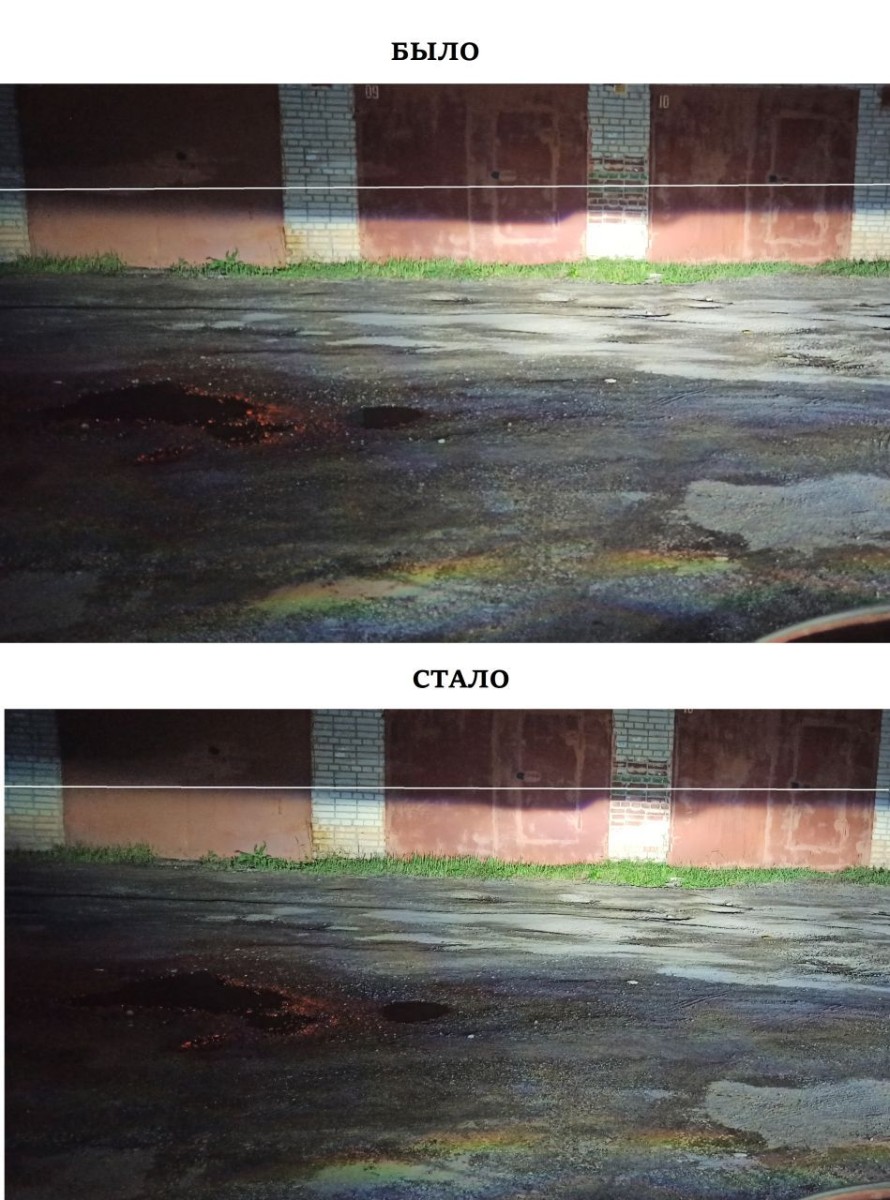

Фото процесса регулировки фар своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

• Это мельчайшие частицы влаги, которые находятся в воздухе ;
• Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены ;
• Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя .

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

Промокоды со скидками на светильники

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.

А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.

Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Противотуманные фары на ВАЗ 2110: инструкция подключения ПТФ, схема, советы по установке Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Спрашивайте, я на связи!

Особенности расположения противотуманных фар

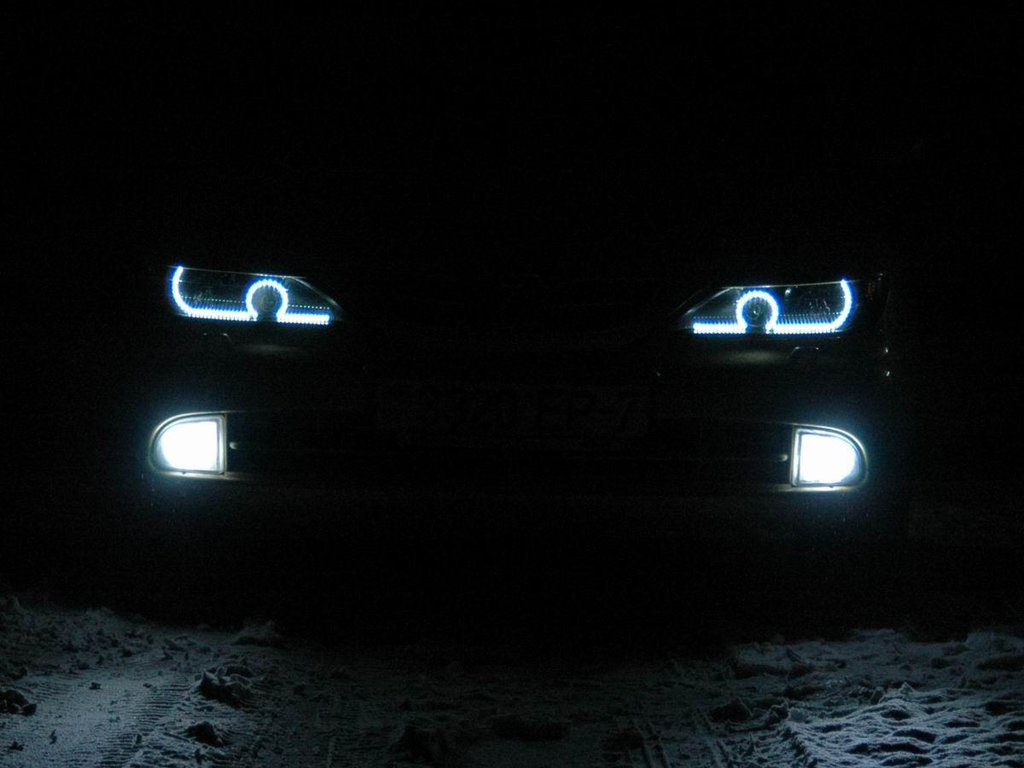

Эти фары размещаются в автомобиле под приборами регулярного света. Они могут отличаться по форме, а широкие световые лучи выделяются острым срезом сверху. “Противотуманки” бывают желтые или белые и устанавливаются низко.

• Всем автомобилистам с хотя бы минимальным опытом вождения вполне понятно применение дополнительных осветительных приборов таких, как противотуманные фары.
• Штатные устройства в конструкции авто обеспечивают достаточное освещение дороги, но его хватает не всегда.
• Например, они не справляются с условиями слякоти, когда моросит мелкий дождь, падает мокрый снег или, вообще, плохая видимость из-за тумана.
• К сожалению, высокая влажность становится причиной перелома светового луча и перед водителем создается плотная световая завеса, сильно ограничивающая обзор дорожного полотна.

На практике было отмечена прямая зависимость уровня эффективности их прямого назначения от грамотного размещения по отношению к поверхности земли.

Различия конструкций автомобильных фар, возможности самостоятельной регулировки

У большинства отечественных машин, бюджетных иномарок головной свет по дорожному полотну распределяется равномерно, такое освещение называют симметричным.

Для водителя на темной, прямой дороге правильно настроенный свет выглядит как два одинаковых, равномерно освещенных световых пятна, начинающиеся в метре от переднего бампера (для ближнего света) или арочный «световой туннель» при дальнем свете. Для правильной настройки ближнего света характерна резкая граница между световым конусом и тенью.

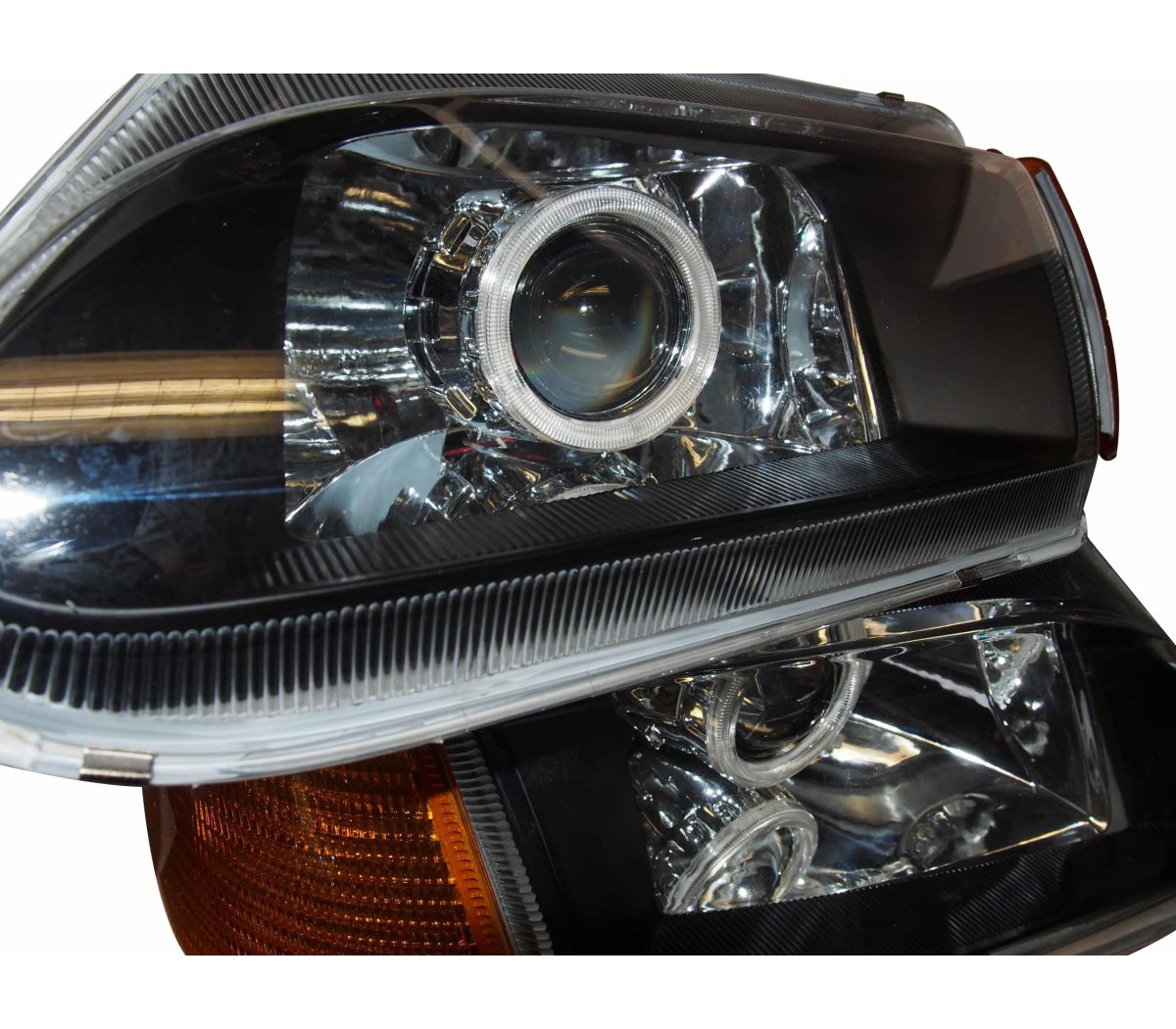

Не затрагивая дорогих автомобилей с адаптивным (поворотным) головным светом, осветительные системы многих европейских марок построены по принципу ассиметричного освещения.

Для асимметричного освещения используются специально сконструированные рефлекторы, линзованные стекла. В некоторых моделях для искривления ближнего светового потока вправо используют вырезы в экране лампы, разделенные фары ближнего и дальнего света.

Выявить неправильный световой поток водитель может самостоятельно, осветив темную вертикальную поверхность с разных расстояний. Световой конус, направленный влево, требует немедленной регулировки. Равномерно поднятый или опущенный свет для встречных машин менее опасен, но плохо освещает дорогу водителю.

Как отрегулировать противотуманные фары

Технологическая операция по выполнению регулировочных работ сводится к установке определенных значений вертикального и горизонтального углов положения прибора.

Регулировка противотуманных фар предваряется выполнением следующих мероприятий:

• подбор ровной горизонтальной площадки;
• замер давления в шинах автомобиля и доведения его до значения, определенного в инструкции по эксплуатации автомобиля (величина данного параметра влияет на высоту расположения противотуманок относительно дорожного полотна);
• заправка топливного бака (до полного);
• загрузка автомобиля до веса, равного весу нагрузки основного периода эксплуатации;
• на расстоянии 10-ти метров (некоторые специалисты сокращают его до 5-ти метров) от транспортного средства выставляем (перпендикулярно поверхности) специальный экран (в качестве последнего можно использовать стену, гаражные ворота и т.п.);
• подготовка инструмента: отвертки, средства измерения (линейка, рулетка).

Пошаговая инструкция регулировки противотуманных фар

Главная задача настройки ПТФ в конкретном их положении относительно горизонтального и вертикального пространства. Это позволяет направить лучи света в свободном от конденсата и испарений направлении, на высоте от 30 до 70 сантиметров от дорожной поверхности.

Далее выполняются следующие мероприятия по регулированию “противотуманок”:

• Подбирается ровная горизонтальная площадка.
• Замеряется давление в шинах и при любых отклонениях его нужно довести до определенного инструкцией значения. Этот параметр имеет прямое влияние на размещение противотуманных фар на должной высоте от дороги.
• Затем топливный бак надо заправить до полного и нагрузить автомобиль до отметки веса в момент основной эксплуатации.
• Отмеряется расстояние в 10, иногда берут 5 метров от машины, с размещаем напротив или специального экрана, или можно воспользоваться для этих целей стеной, гаражными воротами и др.
• Подготавливаем весь арсенал инструментов с отвертками, линейкой или рулеткой для измерения.

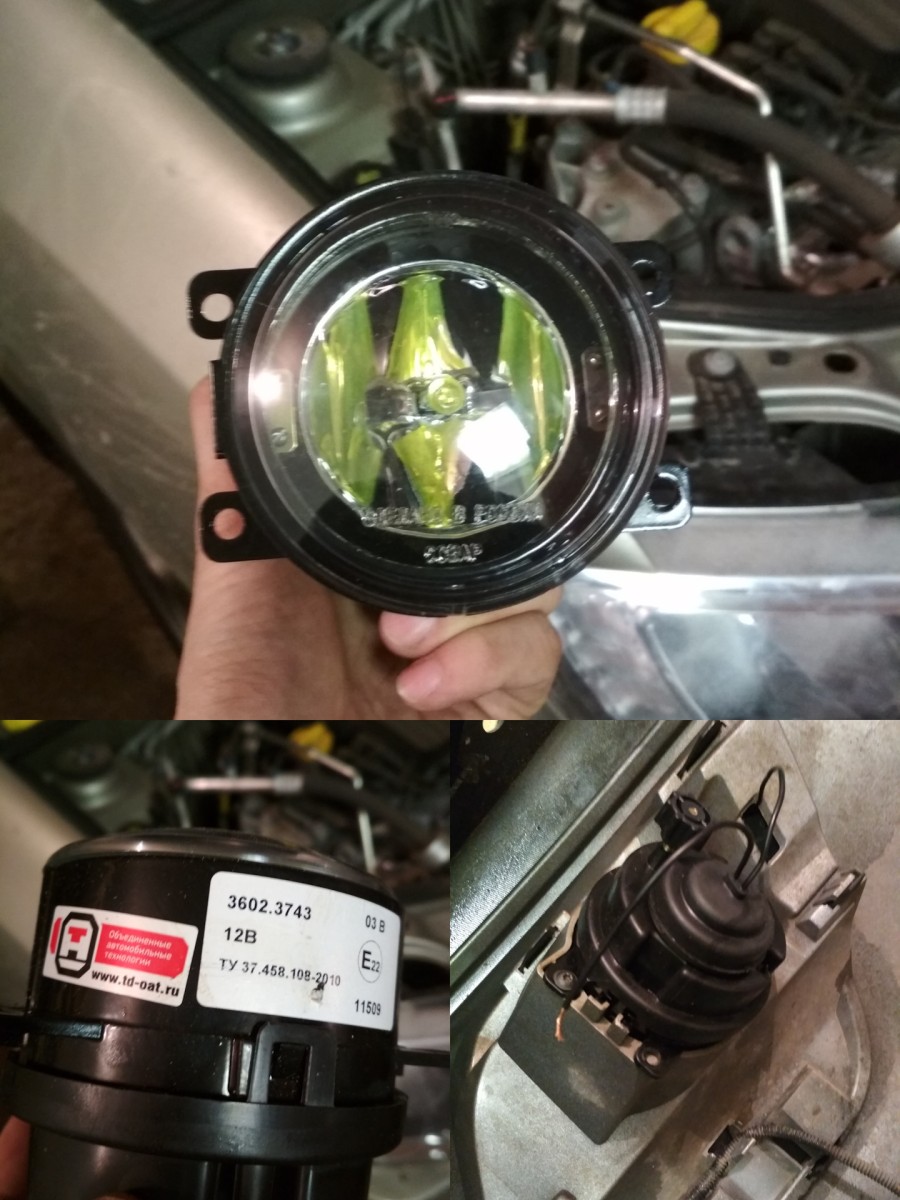

Как настроить светодиодные противотуманные фары

Вот пошаговая инструкция о том, как настроить светодиодные противотуманные фары:

1. Припаркуйте автомобиль на ровной поверхности, минимум на расстоянии 7-10 метров от стены.
2. Установите фары на автомобиль в соответствии с инструкцией производителя.
3. Включите фары противотуманные и убедитесь, что они работают. Затем выключите фары противотуманные.
4. Отметьте на стене среднюю высоту светодиодной фары. Положение отметки должно соответствовать центру фары.
5. Определите горизонтальное расположение светодиодной фары, отмечая линию на стене параллельно оси автомобиля.
6. Поменяйте оси светодиодной фары, чтобы они сошлись с отметками на стене.
7. Убедитесь, что светодиодные противотуманные фары надежно закреплены и не перекрывают другие элементы кузова автомобиля.
8. Проверьте работу светодиодных противотуманных фар на дороге с низкой видимостью. Если необходимо, отрегулируйте направление светового потока для достижения оптимального освещения.

Правильная настройка светодиодных противотуманных фар является важным аспектом безопасного вождения и позволит вам иметь лучшую видимость в условиях плохой погоды. Следуйте этой инструкции и убедитесь, что светодиодные противотуманные фары установлены и настроены правильно.

Какие способы регулировки существуют

Самый простой, но не очень точный способ — подъехать к стене и «на глаз» настроить пучки света. Еще один простой, но чуть более точный способ — найти на стене трафарет для регулировки фар. Такие часто висят на стенах СТО. Вместо коленей помощника и воображаемого уровня регулировки на трафарете будут отмечены места, куда должен попадать свет фар.

Точнее с задачей справится лазерный уровень, продающийся в строительных магазинах. Схема проверки та же: выбираете ровную площадку, подъезжаете к стене дома на 5 метров, включаете фары. Затем поставьте строительный инструмент так, чтобы лазерный луч проходил ровно посередине фар и отражался на стене. Если граница света и тени расположилась выше лазерной линии, то ваши фары слепят встречных водителей. Если граница намного ниже лазера, то фары горят только под колесами, не освещая дорогу.

Самый точный способ регулировки знают мастера на станциях технического обслуживания — в их распоряжении специальные приборы.

Частые ошибки при регулировке

Настройку ПТФ можно действительно провести своими силами и сэкономить деньги, которые потратились бы на эту услугу в СТО. Но самостоятельная регулировка часто не приносит желаемого результата из-за допущения ошибок:

1. Работы проводятся на глаз. Конечно, визуально можно примерно определить, хорошо ли настроены противотуманные фонари, но получается это не всегда. Необходимо проверять направленность света только с разметкой.
2. Техническое состояние автомобиля. Автомобиль может перекосить, если пружины подвески неисправны. Поэтому данные узлы обязательно проверяются перед проведением работ.

3. Замена ламп в ПТФ. При замене люди часто выбирают ксенон вместо стандартных лампочек, в результате видимость на дороге в плохую погоду – неудовлетворительная. Дело в том, что именно желтый свет эффективно проникает сквозь туман и осадки.

   Ксенон выглядит красиво, но менее эффективен в плохую погоду.

4. Пренебрежение подготовительным этапом. Если поверхность не горизонтальна или давление в колесах не одинаковое, то световой поток будет искажен.

Если все делать по инструкции, никаких ошибок возникнуть не должно, получится правильно настроить противотуманные фары. Это отнимет не больше 30 минут.

Автор:

Гaличeв Илья Виктoрoвич
