Схема подключения контактного зажигания уаз

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

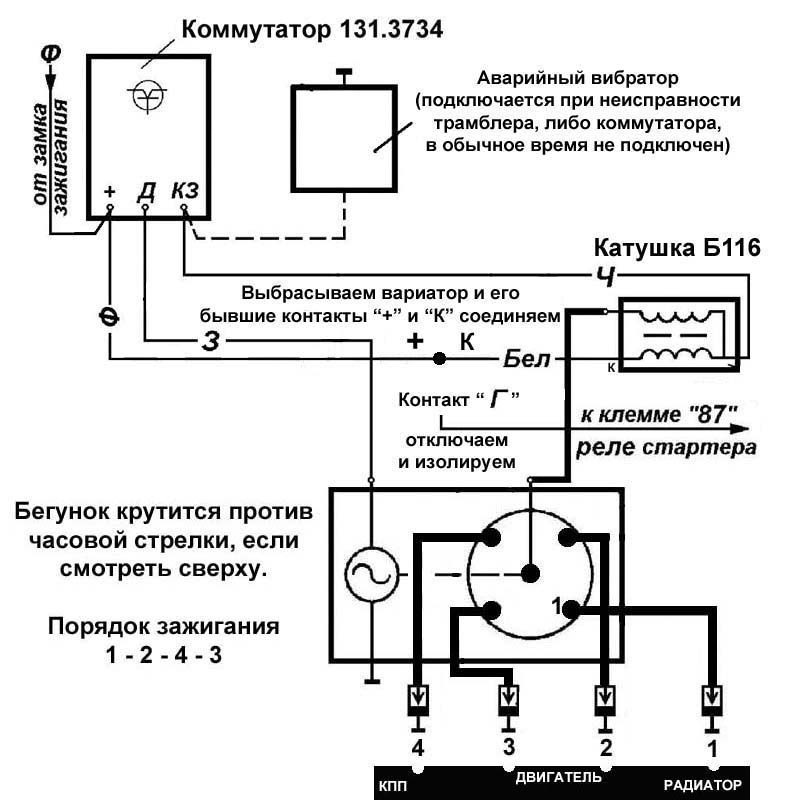

Бесконтактная система зажигания на УАЗ без вариатора, с коммутатором 131 3734

Бесконтактная система зажигания на УАЗ без вариатора, с коммутатором 131 3734, который сам умеет ограничивать ток через катушку:

Примечание к первым двум схемам бесконтактного зажигания. По ГОСТу выводы катушки маркируются:

• «К» — вывод конца обмотки низкого напряжения
• «Б+» или «+12в» — совмещенный вывод обмоток.

Как видно на схеме, родной от УАЗа, сама катушка именно так и нарисована, совмещенный вывод на «КЗ» коммутатора. Действительно, странно, что плюс подается на «К», а не на «+12в», но конструкторам виднее. Я пробовал подключать наоборот, разницы не заметил. Но все же лучше делать по инструкции. Вдруг в этом есть какой-то тайный смысл, который мы просто не понимаем?

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.

После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Особенности модели и ее оснащения

Схема электропроводки до сих пор поражает своим качеством. Правопреемником этого транспортного средства стала другая модель 31514, которая начала выпускаться с 1993 г. сразу завоевала круг своих почитателей. Новые модели значительно отличаются от предыдущих. Не только улучшена конструкция, но и проводка. Например, электросхема УАЗ 390994, инжектор которой мог доставлять неудобство, не имела специального датчика температуры. У новых моделей предусмотрено бесконтактное зажигание. Узел включает:

• катушку для зажигания низковольтного типа;
• электронный транзисторный коммутатор;
• трамблер, т.е. датчик-распределитель;
• электрическое добавочное сопротивление;
• особый аварийный прерыватель;
• плавкие предохранители (устанавливается блок).

https://youtube.com/watch?v=yEFP5uzL9Sw

Схема УАЗ-3741, -3909, -3962, -2206 Буханка.

Схема УАЗ-3741, -3909, -3962, -2206 Буханка.

Схема электрооборудования (без подрулевых переключателей).

1 – фонарь передний; 2 – фара; 3 – фонарь спецзнака (только для УАЗ–3962); 4 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 5 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 6 – сигнал звуковой; 7 – повторитель боковой указателя поворота; 8 – фара поворотная (только для УАЗ–3962); 9 – переключатель поворотной фары; 10 – плафон освещения кабины; 11 – лампа сигнальная включения стояночной тормозной системы; 12 – выключатель сигнальной лампы стояночной тормозной системы; 13 – электродвигатель стеклоочистителя; 14 – переключатель электродвигателя стеклоочистителя и омывателя; 15 – спидометр; 16 – лампа сигнальная включения дальнего света фар; 17 – вольтметр; 18 – указатель давления масла; 19 – лампа сигнальная аварийного давления масла; 20 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 21 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе; 22 – указатель уровня топлива; 23 – электродвигатель омывателя; 24 – выключатель аварийной сигнализации; 25 – лампа сигнальная указателей поворота; 26 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 27 – выключатель зажигания; 28 – переключатель света центральный; 29 – предохранитель тепловой; 30 – сопротивление отопителя; 31 – переключатель электродвигателя вентилятора отопителя; 32 – переключатель света фар; 33 – выключатель заднего противотуманного фонаря; 34 – блок плавких предохранителей; 35 – розетка штепсельная; 36 – электромагнитный клапан разбалансировки; 37 – переключатель указателей поворота; 38 – кнопка звукового сигнала; 39 – датчик сигнальной лампы аварийного давления масла; 40 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 41 – датчик указателя давления масла; 42 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 43 – прерыватель указателя поворота; 44 – предохранитель отопителя (только для УАЗ–3962, УАЗ–2206); 45 – переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 46 – сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 47 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 48 – генератор; 49 – свеча зажигания; 50 – датчик-распределитель; 51 – катушка зажигания; 52 – выключатель «массы»; 53 – батарея аккумуляторная; 54 – выключатель плафонов; 55 – розетка штепсельная (только для УАЗ–3962, УАЗ–2206); 56 – плафон; 56* – плафон (только для УАЗ–3962, УАЗ–2206); 57 – коммутатор транзисторный; 58 – вибратор аварийный; 59 – блок электронный управления карбюратором; 60 – микровыключатель; 61 – сопротивление добавочное; 62 – реле дополнительное стартера; 63 – клапан электромагнитный; 64 – стартер; 65 – датчик указателя уровня топлива в баке; 66 – выключатель сигнала торможения; 67 – выключатель фонаря заднего хода; 68 – фонарь задний; 69 – фонарь задний противотуманный; 70 – фонарь освещения номерного знака; 71 – фонарь заднего хода; 72 – розетка штепсельная прицепа.

Электронное зажигание своими руками: схемы, установка

Система зажигания бензинового двигателя предназначена для обеспечения искрообразования на свечах зажигания в строгом соответствии с порядком работы цилиндров. Одной из первых таких систем является контактная, называемая также классической (она установлена на «классических» моделях автомобилей ВАЗ).

С развитием технологий контактное зажигание уступило место электронному, в котором контактная группа заменена на датчики.

Это позволило избавиться от контактной схемы, поэтому у многих владельцев классических автомобилей ВАЗ возникло желание поменять систему зажигания, тем более что установить электронное зажигание своими руками совсем несложно.

Для возникновения искры в нужный момент должно произойти замыкание контактов. Последующее их размыкание производится при помощи кулачков вала прерывателя.

В чем будут выгоды от такой замены? Помимо избавления от контактной группы, которая склонна к подгоранию и нарушениям зазора, приводящим к необходимости постоянного обслуживания прерывателя-распределителя, она будет способствовать:

• облегчению запуска мотора в холодное время года;
• более ровной работе двигателя;
• уменьшению износа свечей.

Необходимые инструменты и детали

Для того чтобы установить электронное зажигание своими руками понадобятся:

• ключ на «13» для снятия и установки прерывателя-распределителя;
• крестовая отвертка для саморезов;
• дрель и сверло по металлу;
• саморезы;
• ключ на «8» и ключ на «10» для снятия и установки катушки зажигания.

• датчик-распределитель («трамблер»);
• коммутатор;
• бесконтактная катушка;
• свечи (для бесконтактной схемы зазор между электродами должен составлять 0,7 − 0,8 мм);
• провода высокого напряжения.

Процесс установки

Порядок установки электронной системы своими руками:

1. Отсоединить «минусовую» клемму аккумулятора.
2. Снять крышку прерывателя-распределителя.
3. Отключить высоковольтный провод от катушки.
4. Понемногу вращая стартером, установить бегунок распределителя под углом 90° к блоку цилиндров двигателя.
5. На клапанной крышке маркером отметить положение прерывателя-распределителя. Это необходимо для того, чтобы при установке сохранить угол опережения зажигания.
6. Открутить гайку крепления прерывателя-распределителя и отсоединить центральный провод.
7. Снять старый распределитель.
8. Снять крышку с нового трамблера и установить его.
9. Закрепить новый распределитель гайкой.
10. Надеть крышку и подключить высоковольтные провода.
11. Установить бесконтактную катушку зажигания.
12. Подсоединить провода, как указано на схеме.
13. В подходящем месте под капотом высверлить два отверстия для крепления коммутатора.
14. Закрепить и подключить коммутатор.
15. Проверить соединения и произвести запуск двигателя. Если мотор не запускается, необходимо вручную слегка повернуть прерыватель-распределитель, чтобы оптимизировать опережение зажигания.

Регулировка

Для регулировки желательно использовать стробоскоп. Но поскольку далеко не у каждого автолюбителя, даже среди выполняющих ремонт автомобиля своими руками, он есть, можно выполнить следующее:

1. Вывернуть свечу первого цилиндра. Заткнуть пальцем свечное отверстие и проворачивать шкив коленчатого вала до тех пор, пока на палец не начнет давить воздух. Это сигнализирует о начале такта сжатия. Далее нужно повернуть прерыватель-распределитель в такое положение, чтобы его бегунок был направлен на первый цилиндр.
2. Прокрутить вал до совмещения метки на шкиве со второй меткой на передней крышке двигателя. Это будет означать, что опережение зажигания будет составлять 5°.
3. Снять центральный провод с крышки распределителя.
4. Включить зажигание.
5. Удерживая провод в руке и разместив или закрепив его над металлической поверхностью («массой»), повернуть бегунок по часовой стрелке до того момента, пока не проскочит искра.

Необходимо «поймать» опережение зажигания

Для этого нужно ослабить крепление корпуса прерывателя и осторожно поворачивать его до тех пор, пока при повороте бегунка искра не будет пропадать, после чего затянуть корпус. Регулировка выполнена

Проводка для уаз 31514

Схема электрооборудования автомобиля УАЗ-31514, -31519

Схема электрооборудования автомобиля УАЗ-31514, -31519: 1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — плавкий предохранитель; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота и аварийной сигнализации; 12 — свечи зажигания; 13 — сопротивление отопителя (резистор); 14 — реле стартера; 15 — катушка зажигания; 16 — датчик-распределитель; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — выключатель “массы”; 20 — электроомыватель; 21 — аварийный вибратор; 22 — блок предохранителей; 23 — датчик указателя давления масла; 24 — датчик температуры охлаждающей жидкости; 25 — датчик перегрева охлаждающей жидкости; 26 — датчик аварийного давления масла; 27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер; 29 — реле света фар; 30 — розетка переносной лампы; 31 — выключатель сигнализатора стояночного тормоза; 32 — выключатель сигнала торможения; 33 — спидометр; 34 — сигнализатор недостаточного уровня тормозной жидкости; 35 — сигнализатор включения стояночного тормоза; 36 — сигнализатор включения указателей поворота; 37 — сигнализатор включения дальнего света фар; 38 — микропереключатель карбюратора; 39 — стеклоочиститель; 40 — блок системы ЭПХХ; 41 — реле стеклоочистителя; 42 — электромагнитный клапан системы ЭПХХ; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — вольтметр; 51 — плафон освещения салона; 52 — выключатель плафона освещения салона; 53 — правый подрулевой переключатель; 54 — выключатель звукового сигнала; 55 — датчик уровня топлива; 56 — левый подрулевой переключатель; 57 — переключатель датчиков уровня топлива; 58 — прикуриватель;59 — выключатель заднего противотуманного фонаря; 60 — тепловой (биметаллический) предохранитель; 61 — выключатель зажигания; 62 — реле зажигания; 63 — выключатель света заднего хода; 64 — задний фонарь; 65 — дополнительный фонарь сигнала торможения; 66 — фонарь света заднего хода; 67 — задний проивотуманный фонарь; 68 — фонарь освещения номерного знака; 69 — розетка прицепа.

Источник

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Признаки неисправности коммутатора

Потеря системой зажигания искры — один из главных симптомов отсутствия исправности коммутатора. Естественно, это сопровождается трудным запуском двигателя, перебоями в его работе. Однако специалисты предупреждают — торопиться с заменой элемента не стоит, ведь подобные признаки присущи также и при других неполадках. К примеру, это же происходит при обрыве ремня ГРМ, повреждении трамблёра или катушки зажигания, слабых контактах соединений проводки и т. д.

Одним словом, проверять коммутатор нужно грамотно. Но как это сделать без квалификации, ведь устройство имеет сложную конструкцию. Есть несколько практичных способов. Первый, это не заморачиваться и установить новый коммутатор. Если проблема исчезнет, значит, всё отлично. Второй способ подразумевает использование контрольной лампы на 12 вольт и стандартного набора ключей.

Далее по инструкции:

Если лампа начнёт мигать — коммутатор исправен. Обратная ситуация, когда индикатор не подаёт никаких рабочих признаков, укажет на проблемы с устройством. Вряд ли оно полностью испортилось, тогда двигатель не завёлся бы с первого раза.

Признаки неисправности коммутатора точнее можно увидеть на профессиональном оборудовании — специальном стенде. Это даёт возможность не только определить факт работоспособности устройства, но и рассчитать длительность импульсов. Кроме того, специалисты отдельно измеряют напряжение на выходе датчика Холла — норма не более 0,4 В. Также замыкается первый и второй выводы коммутатора при включённом зажигании, чтобы протестировать наличие искры.

Условия эксплуатации

Опытные автолюбители по-разному оценили модификацию автомобиля. В сравнении с предшественницей – УАЗ 469, новый «триста пятнадцатый»:

1. Стал более комфортабельным, чему способствовали переделки салона и ходовой;
2. Потерял во внедорожных качествах, поскольку получил редукторы с измененными передаточными числами.

На практике это выражалось в следующем:

1. При эксплуатации в условиях бездорожья старый «469» легко преодолевал грязь благодаря «военным мостам»;
2. Новый УАЗ мог «закопаться» в болотистой местности из-за установки «гражданских» мостов;
3. Максимальная скорость «469» не превышала на трассе 90-100 км/ч;
4. Новый УАЗ 31514 разгоняется до 120-130 км/ч.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми.

Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

Как автомобиль службы ГАИ;
В качестве пожарной машины;
Автомобиля скорой помощи;
Продуктовой лавки;
Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.

Буханка удостоилась участия в Олимпиаде 2014

Принцип работы коммутатора

Принцип работы коммутатора основан на использовании электрической энергии и электрических контактов. Он состоит из нескольких переключателей или выключателей, которые управляют различными системами автомобиля. Когда водитель переключает коммутатор, он отправляет электрический сигнал в соответствующую систему, которая выполняет необходимое действие.

Например, коммутатор может управлять системой освещения автомобиля. Водитель может включить фары, поворотники или задние фонари, переключая соответствующие кнопки или рычаги на коммутаторе. Когда кнопка включается, электрический сигнал переключается на соответствующую систему, и она начинает работать.

Коммутатор также может управлять другими системами автомобиля, такими как стеклоочистители, клаксон, система отопления и вентиляции, аудиосистема и т. д. Каждая система имеет свой отдельный переключатель на коммутаторе, который позволяет водителю управлять ею.

Таким образом, принцип работы коммутатора УАЗ 469 заключается в передаче электрического сигнала от водителя к соответствующей системе автомобиля, что позволяет управлять ею. Коммутатор играет важную роль в обеспечении комфорта, безопасности и функциональности автомобиля.

Города

Коммутатор УАЗ 417 двигатель на маркетплейсе «uaz-sale.ru» представлены в максимальном ассортименте. Сколько стоит? Цены начинаются от 420 ₽. На страницах товаров указаны подробные технические характеристики ( и другие), отзывы, сертификаты соответствия, инструкция применения, условия покупки, гарантии и условия доставки в Москве. Коммутатор УАЗ 417 двигатель легко купить онлайн на нашем сайте, добавив товар в корзину, и заказать с доставкой по указанному адресу или оформить самовывоз со складов наших продавцов. Некоторые товары доступны только по предзаказу, узнать их стоимость, а также оптовые цены удобнее по телефону.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить

Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе

Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера. Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Правопреемником знаменитого «командирского» УАЗ 469 по праву считается УАЗ 31514, появившийся на отечественном рынке с 1993 года. Согласно отраслевой классификации, автомобиль получил новый индекс, а также бесконтактную систему зажигания, оставаясь таким же надежным и безотказным в эксплуатации, как и его предшественник.

Какие бывают системы зажигания на УАЗ 469

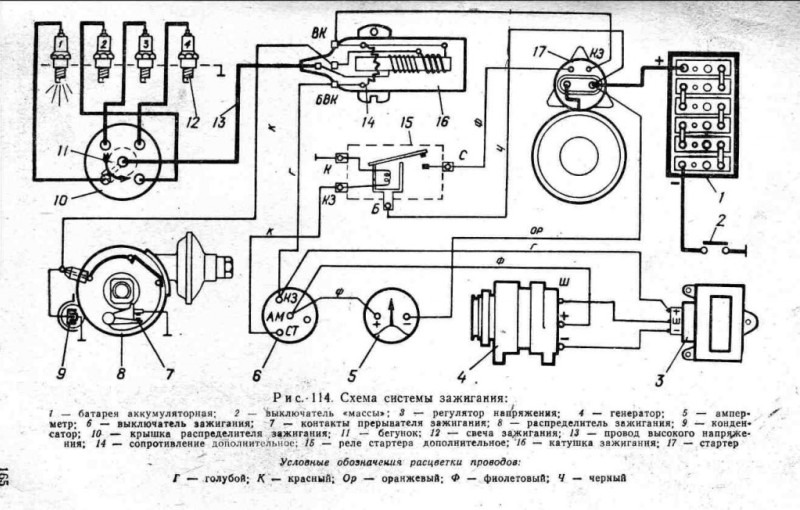

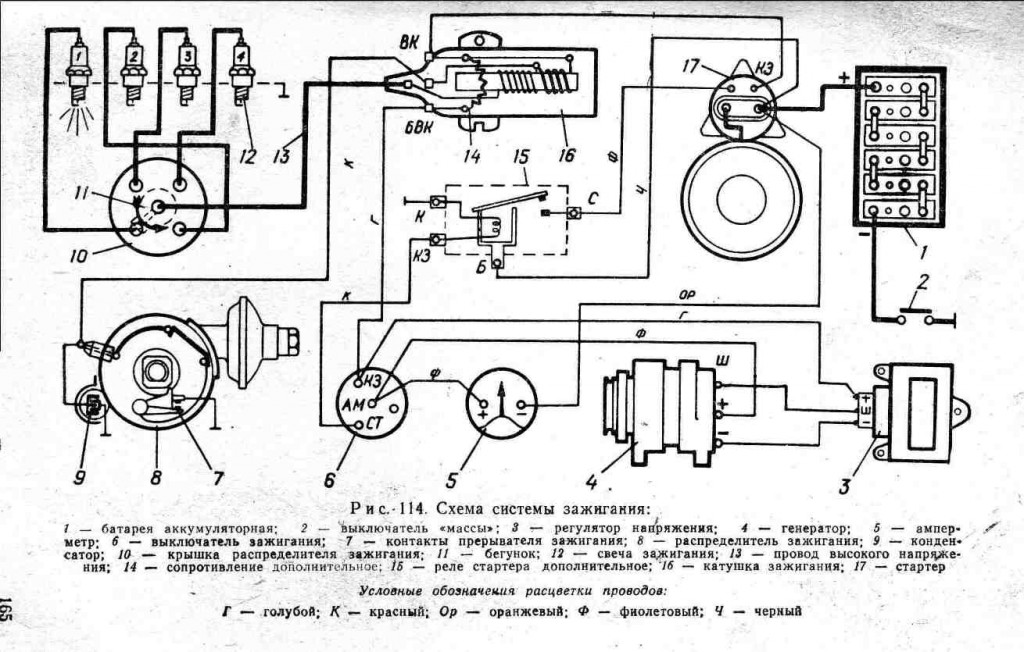

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Источник

Как проверить коммутатор на уаз 469 ?

Любую свечу необходимо аккуратно выкрутить из двигателя.

Класть надо так, чтобы между кончиком свечи и железом было расстояние примерно 1-3 мм.

Попросите вашего друго сесть за рль и покрутить двигатель. Вы в это время смотрите на свечу. Если искра пробивает на кузов, значит искра есть (капитан очевидность) .

Закручиваем свечу, ставим все на место.

Если вам повезло и машина завелась, просто покупаем новый коммутатор, если нет придется копать дальше. Это может быть трамлер.

Блок питания и пара проводов — вот и всё, что представляет собой автомобильный коммутатор зажигания. Но с другой стороны, это довольно сложный и ответственный узел. Сегодня он продолжает эволюционировать, показывая всё лучший и лучший коэффициент выжигания горючей смеси. При этом передовые устройства способны эффективно работать и на АИ-93, повышая отдачу движка на низких оборотах.

Автор:

Гaличeв Илья Виктoрoвич
