Установка зажигания УАЗ-469, УАЗ-31512, 31514

Порядок операции при установке зажигания УАЗ-469, УАЗ-31512, 31514 следующий:

снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае необходимости отрегулировать зазор и поставить ротор на место; вывернуть свечу первого цилиндра и, закрыв пальцем отверстие для свечи первого цилиндра, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца

Это произойдет в начале хода сжатия в первом цилиндре; убедившись, что сжатие началось, осторожно проворачивать коленчатый вал двигателя до совпадения отверстия на шкиве со штифтом, затем гайками плавной настройкой установить шкалу октан-корректора на нулевое деление; ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя зажигания УАЗ-469, УАЗ-31512, 31514 против часовой стрелки настолько, чтобы замкнулись контакты прерывателя; взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на корпус, другой к зажиму низкого напряжения на катушке (к которому крепится провод, идущий к распределителю); включить зажигание и поворачивать корпус распределителя по часовой стрелке до загорания лампочки. Вращение распределителя следует прекращать точно в момент загорания лампочки

Если это не удалось, операцию повторить; закрепить корпус распределителя винтом, поставить крышку и центральный провод на место. После каждой установки зажигания УАЗ-469, УАЗ-31512, 31514 и после регулировки зазора в прерывателе необходимо проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля.

Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отвертывая одну и завертывая другую.

Наиболее выгодным опережением зажигания УАЗ-469, УАЗ-31512, 31514 будет такое, при котором во время резкого разгона (полного открытия дросселя) полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30—35 км/ч на прямой передаче едва прослушиваются единичные детонационные стуки в цилиндрах двигателя.

Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее, наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

Установка привода трамблёра УАЗ

Установка привода трамблёра на автомобиле УАЗ заключается в совмещении распредвала и масляного насоса. Это не очень просто.

Привод трамблёра приводится во вращение от шестерни распредвала, в то же время от привода трамблёра через пластину приводится во вращение масляный насос. Снять привод не сложно, откручиваем две крепёжные гайки и вынимаем его из блока двигателя. Привод может пригореть в корпусе блока двигателя. В этом случае приходится применять изобретательность. Либо пробовать его раскачать. Либо вывернуть крепежные шпильки пробовать его проворачивать. Почему привод выходит из строя. Как правило, это происходит при заводе автомобиля в мороз. Масло сильно густеет, и провернуть масляный насос очень тяжело.Поэтому насос застопорится, в результате чего гнется пластина. И выходит из зацепления с масляным насосом.

Установка привода трамблёра УАЗ

После снятия привода, производится установка привода трамблера заново. Для этого устанавливаем поршень первого цилиндра в ВМТ в момент сжатия топлива. Проще всего это положение уставить, выкрутив свечу первого цилиндра, перекрыть отверстие бумажной пробкой. При подведении и поршня в момент сжатия пробку выбьет, и после этого установить шкив привода генератора по первой метке.

Правильное положение распредвала

Хочу заметить, что поршень за цикл работы цилиндра дважды подходит в положение ВМТ. В первый раз в момент сжатия. Второй в момент выброса отработавших газов

Очень важно не перепутать эти положения. Поэту мы проверяем себя, определяя возникающую в цилиндре компрессию. Так как в данный момент клапана закрыты и происходит сжатие топлива

Итак, мы установили поршень в ВМТ, Теперь наша задача правильно установить привод

Так как в данный момент клапана закрыты и происходит сжатие топлива. Итак, мы установили поршень в ВМТ, Теперь наша задача правильно установить привод

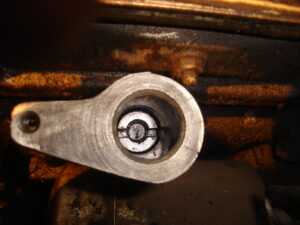

Обратите внимание на паз, в который вставляется муфта привода трамблёра, он смещен относительно центра. Этот паз должен иметь направление параллельное блоку цилиндров. И относительно центра смещен от блока двигателя

И относительно центра смещен от блока двигателя.

Трамблер в месте соединения с пиводом имеет аналогичное смещение

Шестерня привода является косозубой, поэтому если мы начнем вставлять привод в этом положении. Он не установится правильно, а провернётся на один зуб. Следовательно, прежде чем вставлять привод, его нужно провернуть на один зуб против часовой стрелки. Чтобы привод установится на своё место, ипринял правильное положение. Постарайтесь зацепиться краем шестерни привода за шестерню на распредвале. Привод сразу не установить. Необходимо проворачивать коленчатый вал до тех пор, пока пластина не попадает в паз масляного насоса. Проворачивая, колен вал, необходимо прижимать привод. Чтобы край шестерни не вышел из зацепления.

После того как паз масляного насоса совместится с приводной пластиной. Привод сядет на своё место. После этого необходимо снова выставить поршень в положение ВМТ в момент сжатия, и проверить положение паза привода. Если он стоит параллельно блоку и смещен от блока, то привод трамблёра установлен правильно. Если нет, эту процедуру необходимо повторить.

Совмещение пластины привода

При установке возникает одна очень большая проблема. Пластина привода масляного насоса не фиксируется жестко по оси привода. Поэтому, когда мы ставим привод, она отклоняется относительно оси и не попадает в паз масляного насоса. Её необходимо как-то зафиксировать. Я просто с двух сторон вставил спички, и этой фиксации мне хватило, чтобы установить привод. После того как привод правильно сел на своё место прикручиваем его гайками.

Источник

Меры профилактики

1. Регулярно проверять состояние наконечников проводов, установленных на клеммах аккумулятора. Очищать детали от окислов и грязи.
2. Протирать корпус батареи от пыли. Если применяется обслуживаемый аккумулятор, то необходимо прочищать вентиляционные каналы и доводить плотность электролита до нормы. Периодически подзаряжать устройство от зарядного приспособления.
3. При долгих простоях отключать аккумулятор при помощи штатного размыкателя.
4. Жгут проводки не должен перегибаться и перетираться об острые кромки кузовных панелей. При обнаружении повреждений изоляции восстановить защиту изоляционной лентой или заменить участок проводки. Места перегиба защитить специальными рукавами.
5. При перегорании предохранителя установить причину возникновения поломки. Запрещено производить ремонт путем установки усиленных элементов, рассчитанных на повышенный ток.
6. Контролировать состояние стартера, производя периодическую очистку трущихся элементов от грязи и смазывая их средством Литол-24. Проверять осевой зазор ротора, который должен находиться в пределах 1 мм, и затяжку болтов крепления узла к картеру двигателя. Электрические контакты требуется очищать от нагара при помощи напильника.
7. Очищать бегунок распределителя от пыли и замасливания при помощи ветоши и чистого бензина. Одновременно производить смазку втулки ротора (несколько капель подается под снятый фильц). Высоковольтные провода должны плотно устанавливаться в посадочных местах. При попадании влаги на элементы требуется протереть их чистой и сухой тряпкой.
8. Не злоупотреблять применением аварийного вибратора, который имеет ресурс работы около 30 часов. При включении резервного зажигания деактивировать экономайзер карбюратора.
9. Проверять крепление устройств в комбинации приборов, заменяя перегоревшие детали.

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор
. На представленных ниже фото показано расположение двух датчиков сразу.

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Установку привода масляного насоса и распределителя зажигания на блок производите в следующем порядке:

Выверните свечу первого цилиндра.
Установите в отверстие для свечи компрессометр и Проворачивайте пусковой рукояткой коленчатый вал до начала движения стрелки. Это произойдет в начале такта сжатия в первом цилиндре. Можно заткнуть отверстие для свечи бумажным пыжом или большим пальцем руки

В этом случае при такте сжатия выскочит пыж или будет ощущаться выход воздуха из-под пальца.
Убедившись, что сжатие началось, осторожно проверните коленчатый вал до совпадения отверстия на ободке шкива коленчатого вала с указателем (штифтом) на крышке распределительных шестерен.
Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис.71А.

Рис. 71. Привод масляного насоса и распределителя зажигания: положение прорези валика

А-на приводе, установленном на двигателе; Б-на приводе перед его установкой на двигатель; В-на валике масляного насоса перед установкой привода на двигатель;

1-валик масляного насоса; 2-втулка; 3-промежуточный валик; 4-штифт; 5-шестерня привода; 6-шестерня распределительного вала; 7-упорная шайба; 8-блок цилиндров; 9-прокладка; 10-валик привода; 11-корпус привода; 12-привод распределителя зажигания

Для уменьшения износа в шарнирных соединениях привода устанавливайте насос соосно отверстию для привода. Для этого пользуйтесь оправкой (рис.74), плотно входящей в отверстие для привода в блоке и имеющей цилиндрический хвостовик диаметром 13 мм. Насос центрируйте по хвостовику оправки и закрепите в этом положении.

рис.74. Оправка для центрирования масляного насоса

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2. Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора. Отвернуть болт 3 и вынуть распределитель зажигания вверх.

УАЗ 3303 Верблюд › Бортжурнал › Ремонт двигателя, Установка привода распредвала.

Распредвал, коленвал, шатуны установлены. Выводим шатун первого цилиндра в верхнюю мёртвую точку ВМТ. Если не установлен шкив, то смотрим на распредвал. На распредвале кулачки должны быть видны. Если кулачки не видны, то это рабочий ход.

По шкиву проще: при верхнем расположении поршня должна совпасть вторая, по ходу, риска на шкиве. Первая, как на фото — это установка зажигания.

Далее устанавливаем прокладку и привод трамблёра, согласно инструкции.

Устанавливаем, промытый от смазки, маслонасос. Снимаем сетку и заливаем, через приёмное отверстие, полный маслонасос масла. Устанавливаем сетку.

Рихтуем продавленный поддон.

Устанавливаем пробковые уплотнители. срезаем с небольшим запасом 2-3 мм.

Устанавливаем поддон. Низ двигателя собран.

Из копилки «передового опыта»…

При постановке задней крышки толкателей, столкнулся с проблемой: между шпилькой и приводом трамблёра, крышка не входила. «Хвала конструкторам! Умные ребята.» Ну, и пришла мысль снять привод трамблёра. Установка привода трамблёра поставила вообще в тупик. Привод, при установке, не попадал в маслонасос. Давления масла не было, и даже при проворачивании стартёром слышалось металлическое пощелкивание (привод задевал за блок).

Далее, надо было сливать масло, снимать поддон. Потом, устанавливать привод, поддон и снова заливать масло.

Была найдена причина: люфт, в приводе (он «качается», отклонялся от продольной оси, не попадая в паз масляного насоса).

Чтобы зафиксировать, вставил деревянные клинья. Позже, они сами отваливаются и удаляются, при замене масла. Развернул паз маслонасоса в нужное положение, подвернувшимся шомполом. Легко вставил привод трамблёра.

Более «продвинутые пользователи», в таком случае, просто выворачивают шпильку, устанавливают крышку, а затем шпильку. Но, вот без пива — не сообразил. «И опыт, сын ошибок трудных…»

В армию попадают водители, порою, только что получившие права. Опыта вождения немного. В ремонте и обслуживании, ещё меньше. Приводы «вталкивали» кто, как мог: и на 180 градусов и на 90. неправильно устанавливали положение шестерён. А, так как бывали ещё, при этом, ленивые, переставлять не хотели… Шли к «дедушке», а тот выставлял ВМТ и перекидывал провода 1 цилиндра, на тот, куда попадало. Далее, по кругу. Так и ездила вся часть без проблем, у кого на 3, у кого 4…

источник

Зажигание

На вездеходах УАЗ встречается две разновидности системы зажигания — контактная и транзисторная. Первая модель применялась на УАЗ 469/469Б, но с середины 80-х годов была вытеснена бесконтактной. Постепенно владельцы сменили приборы и на ранних машинах, поэтому встретить автомобиль с «классической» системой — редкость.

Схема контактного зажигания

Элементы контактного зажигания на УАЗ 469:

1. Аккумулятор.
2. Втягивающее реле стартера.
3. Катушка.
4. Блок предохранителей.
5. Измеритель силы тока.
6. Переключатель массы.
7. Модуль регулятора напряжения.
8. Генератор.
9. Замок зажигания.
10. Подвижный контакт (бегунок).
11. Добавочный конденсатор.
12. Распределитель искровых импульсов.
13. Свечи.
14. Дополнительные резисторы в наконечниках.

Схема классического зажигания с механической контактной группой

Схема электронного зажигания

На УАЗ 3151 стала применяться бесконтактная система, обладающая улучшенными характеристиками.

Компоненты системы зажигания:

1. Катушка.
2. Транзисторный коммутатор.
3. Датчик распределения импульсов.
4. Свеча.
5. Коробка предохранителей.
6. Вибратор аварийной системы зажигания.
7. Дополнительный резистор.

Транзисторная система зажигания

Для соединения деталей бесконтактной системы воспламенения топлива штатно используются провода с изоляцией разных цветов:

• голубого (Г);
• красного (К);
• желтого (Ж);
• зеленого (З).

Отличие систем зажигания

Отличием контактной системы зажигания является контактная группа, распределяющая импульсы высокого напряжения. Из-за этого узел подвержен перегреву и подгоранию, что ухудшает передачу тока. В бесконтактной системе сигналы формируются датчиком Холла и транзисторным коммутатором. Конструкция не имеет механических элементов, подверженных активному износу и способна работать при пониженном напряжении в бортовой сети.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Не спи за рулем – стране нужен каждый налогоплательщик

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Принцип действия генератора Г250П2

Принцип действия генератора Г250П2 основан на явлении магнитной индукции. При пуске двигателя на обмотку ротора от аккумуляторной батареи подается ток, создающий магнитное поле возбуждения. При вращении ротора это магнитное поле пересекает проводники обмоток статора, в результате чего в обмотках статора индуцируется переменная электродвижущая сила.

Поскольку обмотки сдвинуты друг относительно друга, то и их ЭДС также сдвинуты на 120 градусов. Таким образом, на выходе обмоток статора при вращении ротора появляется трехфазный переменный ток. Но все потребители в автомобиле работают на постоянном токе. Чтобы его получить, в генератор встроен выпрямительный блок БПВ4-45, который содержит шесть диодов Д104-20 или Д104-20Х.

Ремонт проводки и электрооборудования своими руками

Основные неисправности электрооборудования на УАЗ 469 и методы ремонта:

1. При отсутствии заряда аккумуляторной батареи следует проверить натяжение ремня привода генератора и состояние щеток. Проблема может возникать из-за износа контактных колец или задевания ротора за статор (износ подшипников). Точную причину поломки можно определить только после снятия генератора и дефектовки компонентов.
2. Перезаряд батареи указывает на поломку регулятора напряжения, который необходимо заменить.
3. Шум при работе генератора является признаком износа подшипников или их посадочных мест на крышках. Изношенные и поврежденные детали требуют замены.
4. Отсутствие искрообразования в бесконтактной системе зажигания указывает на пробои катушки или крышки, а также некорректную регулировку угла опережения. Возможна поломка коммутаторного устройства. Для ремонта требуется заменить поломанные узлы и произвести настройку момента подачи искры.
5. Перегоревшие изделия требуется заменять на детали с аналогичными параметрами. Периодически производить регулировку пучков света фар головного освещения (а также противотуманных, если они установлены).
6. Дребезжащий звук при работе клаксона возникает из-за плохого контакта или появления трещин на мембране. Для ремонта требуется проверить состояние проводки и точек соединения. Поврежденный звуковой сигнал заменяется новым.
7. При обнаружении замыкания в цепи необходимо выяснить причину возникновения неисправности. Для этого потребуется пройти по всем элементам, подключенным к данному проводу. Каждый потребитель отсоединяется от сети и отдельно проверяется на работоспособность. При обгорании изоляции на жгутах проводки их требуется заменить.
8. При проведении замены участка проводки требуется обеспечить надежное соединение старого и нового отрезка. Наиболее быстрой методикой является скручивание оголенных участков, но данный способ не обеспечивает надежного контакта и длительного срока эксплуатации. Более надежный стык можно создать путем монтажа специальной опрессовочной гильзы. После установки элемента требуется защитить оголенный участок изоляционной лентой. Третьим способом соединения является пайка проводки, обеспечивающей прочный стык, который по своим характеристикам несколько уступает опрессовке.

Автор:

Гaличeв Илья Виктoрoвич
