Схема включения габаритов ваз 2105

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
2. Машина может ехать, однако электрическое оборудование функционирует некорректно.

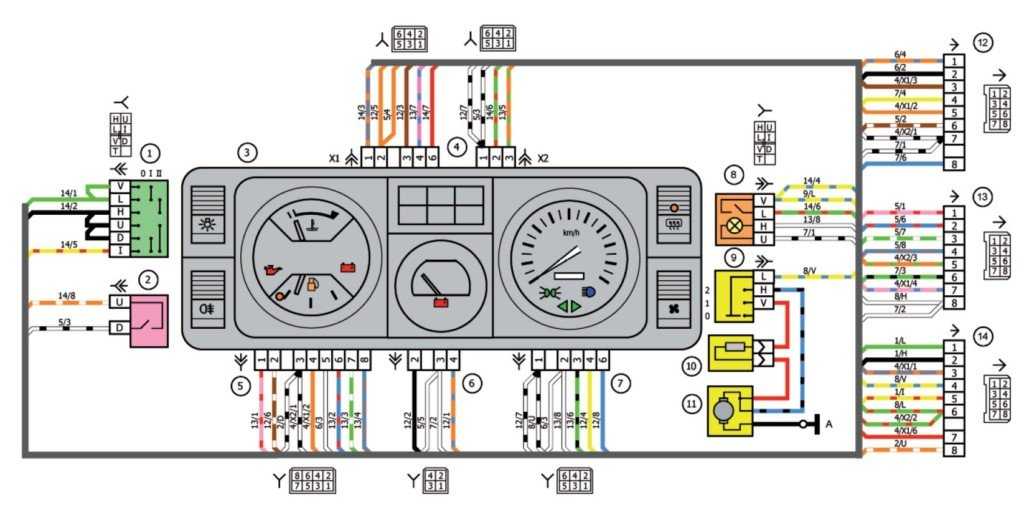

Схема подключения приборной панели для «пятерки»

В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

ВАЗ 2105: установка электросхем

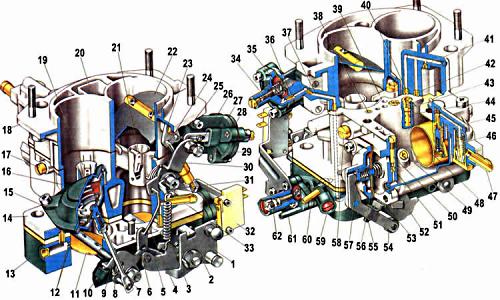

Монтажный блок В монтажном расположены блоке все предохранители, которые выполняют функцию вспомогательную. Math Math. Поэтому любой владелец карбюраторного автомобиля должен иметь под рукой баллончик спрея для прочистки или карбклинер.

Ещё нужно иметь удобный инструмент для снятия жиклёров и трубок, так как, достав их, можно гораздо эффективнее осуществить чистку. Жидкость из карбклинера действует не раньше, чем через 5 минут после нанесения. За это время состав войдёт в реакцию с загрязнениями, размягчит их и смоет.

После этого можно завести мотор для проверки, желательно с использованием подсоса. Если жиклёры не чистились долгое время, то процедуру очистки надо повторять несколько. В тяжёлых случаях, когда поверхностная чистка не помогает, рекомендуется карбюратор демонтировать.

Перед этим можно провести подготовку: эл схема ваз 2105 карбюратор местами два свечных высоковольтных провода и запустить двигатель. После этого устройство дозирования снимается, каналы и камеры тщательно очищаются карбклинером или другими средствами.

В особо сложных ситуациях каналы рассверливаются, а затем промываются.

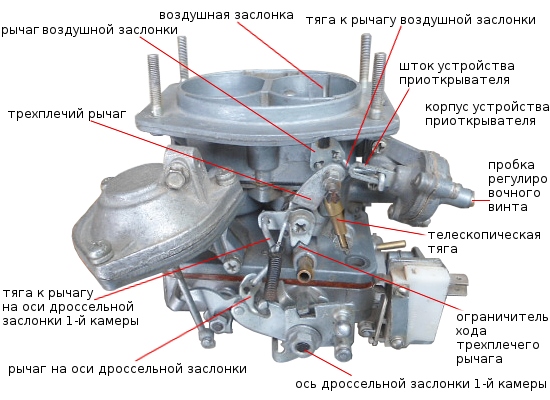

Грамотная регулировка карбюратора на ВАЗ 2105 своими руками

Техническое обслуживание. Планетарный редуктор: принцип работы, характеристики и разновидности этого устройства. Почему раздаются хлопки и стреляет в глушитель автомобиля — разбираемся с причинами.

Не забудьте поделиться этой страницей с друзьями Загрузка Провал кратковременный сек эл схема ваз 2105 карбюратор, происходящий при плавном задействовании акселератора во время старта машины или на холостом ходу. Разгон и динамика автомобиля в норме. Серия провалов с возможной остановкой мотора, возникающая на малых и средних оборотах. А при ускорениях подёргивания исчезают. Прочистить топливный жиклер главной дозирующей системы; довернуть на несколько оборотов топливный жиклер главной дозирующей системы первой камеры карбюратора; продуть каналы, эмульсионный колодец с эмульсионной трубкой главной дозирующей системы первой камеры карбюратора; заменить топливный жиклер главной дозирующей системы первой камеры, если его маркировка не соответствует требуемой; проверить эл схема ваз 2105 карбюратор топлива в поплавковой камере карбюратора, исключить несанкционированное поступление воздуха в карбюратор, проверить работу подсоса; заменить или почистить сетчатый фильтр на входе в карбюратор.

Провал или раскачивание серия провалов в сочетании с неустойчивой работой двигателя на холостом ходу. Прочистить топливный жиклер системы холостого хода и каналы системы холостого хода; заменить электромагнитный клапан или проверить систему ЭПХХ; заменить уплотнительное кольцо электромагнитного клапана; плотнее закрутить держатель топливного жиклера системы холостого хода.

СТИЛЬ-АВТО

В целом при наличии всех инструментов и компьютера провести диагностику ВАЗ инжектор можно и самостоятельно. Несмотря на более сложную электронику, ВАЗ инжектор остается все такой же простой в ремонте и универсальной машиной.

Посмотреть результаты. Инструкция по ремонту ваз lada priora. Реле бензонасоса приора где находится. Реле дворников приора где находится. Daewoo nexia n, n выпуска с года. Популярное на канале:. Схема эл схема ваз 2105 карбюратор соединений системы распределительного эл схема ваз 2105 карбюратор топлива.

Схема ваз еще 7 фото. Цветная схема электропроводки Ваз Схема предохранителей лада калина. Схема соединений жгута проводов системы зажигания еще 9 фото. Сумасшедшая полиграфия.

Щиток приборов и клавишные выключатели

Щиток приборов:

• 1 — вольтметр;
• 2 — спидометр (указатель скорости движения автомобиля);
• 3 — одометр (счетчик пройденного пути);
• 4 — тахометр.

Указывает частоту вращения коленчатого вала. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона — недопустимые режимы. Максимально разрешенные обороты двигателя — 6000 об/мин;

5 — указатель температуры охлаждающей жидкости.

Стрелка в зеленой зоне шкалы указывает на нормальную температуру охлаждающей жидкости. Красная зона — перегрев двигателя. Запрещается эксплуатировать автомобиль при температуре охлаждающей жидкости свыше 118°С;

6 — эконометр.

Помогает подобрать наиболее экономичный (с точки зрения расхода топлива) режим работы двигателя при движении автомобиля. При этом стрелка прибора находится в зеленой зоне шкалы;

7 — блок контрольных ламп:

— включения указателей поворота (загорается зеленым мигающим светом при включении правого или левого поворота);

— неисправности системы управления двигателем (подключается на автомобиле с системой впрыска. Загорается оранжевым светом при включенном зажигании и гаснет после запуска двигателя). При неисправности в системе сигнализатор мигает или горит постоянно. Эксплуатация автомобиля не запрещается, так как система перейдет на резервный режим работы (с потерей мощности и увеличением расхода топлива). Неисправность устраните самостоятельно или в специализированной мастерской;

— заряда аккумуляторной батареи. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на отсутствие заряда аккумуляторной батареи. Причиной может быть недостаточное натяжение ремня привода генератора, неисправность генератора или цепи контрольной лампы. Дальнейшее движение с горящей лампой может привести к полному разряду аккумуляторной батареи и остановке двигателя, а также к возникновению пожара (в случае, если неисправность вызвана замыканием электропроводки);

— включения габаритного света (загорается зеленым светом при включении габаритных огней);

— включения дальнего света фар (загорается синим светом при включении дальнего света фар);

— недостаточного давления масла. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки двигателя. Во избежание выхода из строя двигателя его следует заглушить и устранить причину неисправности;

— включения стояночного тормоза (загорается красным светом при включенном зажигании и поднятом рычаге стояночного тормоза).

Примечание: На центральной консоли панели приборов установлены дополнительные контрольные лампы:

• А — непристегнутых ремней безопасности (загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей);
• Б — включения обогрева заднего стекла (загорается оранжевым светом при включении обогрева заднего стекла и включенном зажигании);
• В — аварийного состояния рабочей тормозной системы (загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого уровня и включенном зажигании).

8 — суточный счетчик пройденного пути;

9 — контрольная лампа резерва топлива. Загорается желтым светом, если в топливном баке осталось менее 6,5-4 л топлива;

10 — указатель уровня топлива;

1 — выключатель наружного освещения. Трехпозиционный выключатель имеет три фиксированных положения. В первом — наружное освещение выключено; во втором — включены габаритный свет, лампы освещения номерного знака и лампы подсветки приборов; в третьем — дополнительно включается ближний свет фар;

2 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на клавишу при включенном зажигании;

3 — выключатель противотуманного света в задних фонарях.

Противотуманный свет включается нажатием на клавишу при включенном ближнем свете фар;

4 — переключатель режимов работы вентилятора отопителя. Переключатель обеспечивает две скорости вращения вентилятора — малую и большую.

Замена электропроводки ВАЗ 2104

При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:

• Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
• Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
• Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
• Проводка меняется на новую.

Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Видео: замена проводки, предохранителей и реле классических моделей ВАЗ

Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.

Видео: замена электропроводки в салоне и под капотом

https://youtube.com/watch?v=g6eXYa5Y_D8

Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Что входит в электросхему?

Схема электрооборудования ВАЗ состоит из многих компонентов. Речь идет о генераторе, аккумуляторе, оптике, блоках предохранителей, контрольных лампах, а также приборной панели и прочих компонентах. Речь идет как об инжекторе, так и карбюраторных двигателях. Провода системы маркируются разными цветами, они соответствуют тем, которые отмечаются на схемах, это дает возможность автовладельцу не запутаться в ходе диагностики цепи и ремонте.

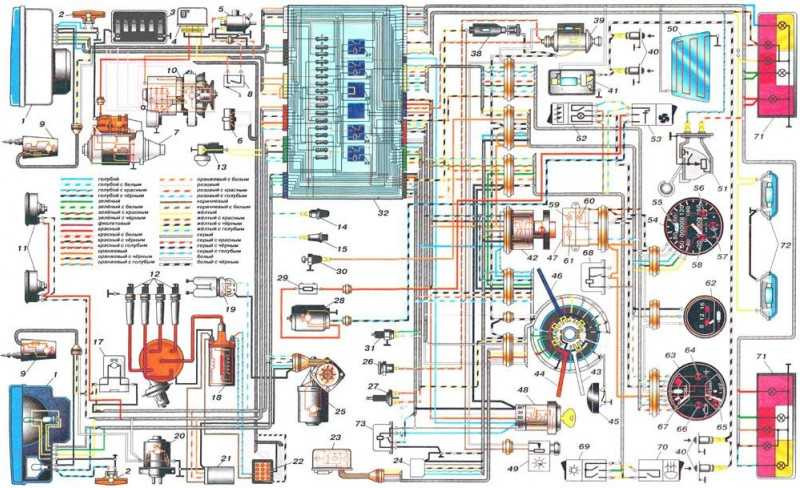

Полная электросхема для отечественной «пятерки»

Сама схема электропроводки ВАЗ 21053 карбюратор или инжектор в целом дает полную картину цепи, без какой-либо конкретики и объяснений. Соответственно, в сервисном мануале к транспортному средству должны идти дополнительные приложения, объясняющие предназначение электрических устройств. В любом случае, одним из основных компонентов цепи является система зажигания. В целом в ней нет ничего сложного, но во время проведения ремонта легко запутаться в проводке, которая идет от реле к блоку с предохранителями и от к блоку.

Также система проводки включает в себя электросхему приборной панели и запуска мотора. Практически все оборудование «пятерки» обозначается отдельными приложениями в сервисном мануале, что во многом облегчает процедуру ремонта и диагностики. К примеру, автовладельцы часто сталкиваются с проблемой некорректно работающий указателей поворотов, а также противотуманной оптики.

Вполне возможно такое, что устройства отказываются нормально функционировать при некорректно работающем генераторе. Разумеется, при наличии схемы обнаружить неисправность будет значительно легче. Следует отметить, что инжекторные версии, в отличие от карбюраторных, более сложные в силу наличия дополнительных датчиков и регуляторов, форсунок и прочих компонентов.

Описание схемы электрооборудования ВАЗ-2105

Нельзя сказать, что схема электрооборудования, используемая на ВАЗ-2105, является чрезвычайно сложной. Однако ее знание обязательно для ремонта или установки каких-либо новых элементов. Например, если вы решите установить инжектор вместо карбюратора или поставить систему электронного зажигания вместо привычного контактного, схема будет подвергаться переделке. Поэтому перед началом подобных работ ее необходимо тщательно изучить. Сегодня поговорим о том, как выглядит электросхема на ВАЗ-2105 и какие сложности испытывают автовладельцы при ремонте.

Что представляет собой схема

Электросхема «пятерки» является однопроводной, роль «минуса» в системе выполняет «масса» машины. Практически все цепи включает непосредственно система зажигания. На самой схеме показывается расположение основных электрических приборов и потребителей автомобиля, к числу которых можно отнести:

1. Генератор.
2. АКБ.
3. Блок фары.
4. Приборную панель.
5. Контрольные лампочки.
6. Реле и т. д.

Электрооборудование соединено между собой с помощью проводников разного цвета, что также отражается на конечной схеме (хотя цветовое изображение может не соответствовать указанному на схеме). Если вы умеете читать электросхемы, никаких особых сложностей в ремонте электрики у вас, скорее всего, не возникнет. Также на рисунке обозначены абсолютно все приборы и потребители тока, а также реле, предохранители и прочие элементы цепи, установленные на ВАЗ-2105.

Найти схему можно в руководстве по эксплуатации автомобиля, однако, как правило, при покупке б/у машины эту книгу уже не найти. Базовая схема позволяет разобраться в устройстве электрических цепей авто в общих чертах. Для более подробной информации существуют специальные приложения, где расписаны конкретные элементы системы.

• контактное или электронное зажигание;
• карбюратор или инжектор;
• система освещения и сигнализации;
• система отопления и т. д.

Вместе с тем даже у опытных автолюбителей возникают проблемы, связанные с ремонтом электрики на авто, и далее мы их разберем.

Основные сложности ремонта

Самой большой трудностью, особенно для начинающих автолюбителей, является тот факт, что провода в электросхеме и в реальности могут быть отмечены разными цветами. Данная проблема весьма актуальна для машин «в годах», неоднократно подвергавшихся ремонту. Прежние владельцы редко озадачиваются проблемой сохранения правильности расцветки кабелей, устанавливая первые попавшиеся под руку. Новому владельцу в таком случае придется потратить время, чтобы выяснить, что изменил бывший хозяин.

Еще более трудными являются ситуации, когда смена проводки была начата, но не доведена до конца.

Такое решение имеет сразу двойную выгоду. Во-первых, вам удастся понять, какой кабель ведет к тем или иным потребителям, а во-вторых, старая электропроводка, которая может оказаться нерабочей, будет устранена. Новые провода будут надежно служить вам на протяжении определенного времени, а значит, вам не придется заниматься «прозвоном» цепи через месяц после покупки авто.

Как вам статья?

Диагностика поломки

Как правильно проверить электроцепь авто:

1. Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
2. Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
3. Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте .

Панель приборов и органы управления ВАЗ-2107

1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и блок-фар. Находится под напряжением, если ключ в выключателе зажигания занимает положение I или III. При положении рычага:

2 — выключатель звукового сигнала. Находится под напряжением постоянно. 3 — рычаг переключателя указателей поворота. Находится под напряжением, если ключ зажигания в выключателе зажигания находится в положении I. При переводе рычага в положение «А» включаются указатели правого поворота, в положение «В» — указатели левого поворота. При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение. Эту опе-рацию можно выполнять и вручную. 4 — рычаг переключателя света фар. При нажатии на переключатель 17 наружного освещения до второго фиксированного положения и если ключ в выключателе зажигания находится при этом в положении I или III, а рычаг переключателя — в положении:

5 — боковые сопла системы вентиляции и отопления салона. 6 — гидрокорректор фар. Вращением рукоятки в зависимости от загрузки автомобиля корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта.

7 — рычаг привода замка капота двигателя. 8 — патрон подключения переносной лампы.

10 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.

11 — педаль сцепления. 12 — педаль тормоза. 13 — рычаг крышки отопителя. 14 — выключатель (реостат) освещения приборов. Находится под напряжением при включенном наружном освещении. Вращением рукоятки включается освещение приборов и регулируется их яркость. 15 — педаль акселератора. 16 — место для радиоприемника. 17 — переключатель наружного освещения. При нажатии на верхнее плечо клавиши до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака, а до второго — дополнительно ставятся под напряжение цепи фар. В вариантном исполнении устанавливается выключатель. 18 — выключатель задних противотуманных огней. Огни в задних фонарях включаются в условиях ограниченной видимости (снег, туман и т.д.) нажатием на верхнее плечо клавиши при включенном свете фар. При этом лампа в самой клавише сигнализирует о включении огней и одновременно подсвечивает клавишу. 19 — рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение необходимо нажать на кнопку в торце рукоятки рычага. В случае крайней необходимости стояночным тормозом можно пользоваться во время движения автомобиля для притормаживания, либо использовать его одновременно с рабочими тормозами. 20 — резервная контрольная лампа. В вариантном исполнении, если автомобиль укомплектован ремнями безопасности с сигнализацией о не застегнутых ремнях водителя, устанавливается контрольная лампа «Пристегните ремни». 21 — резервная контрольная лампа. На автомобиле, оборудованном системой впрыска топлива, подключается контрольная лампа «CHECK ENGINE» (проверьте двигатель). Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и не является признаком ее неисправности. 22 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на верхнее плечо клавиши при включенном зажигании. 23 — заглушка. 24 — рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач. 25 — часы. Для перевода стрелок оттяните на себя рукоятку и вращайте ее против часовой стрелки. 26 — прикуриватель. Для пользования необходимо нажать на кнопку патрона, который примерно через 15 с автоматически возвращается в исходное положение, готовый к применению. При включенном освещении приборов специальная лампа подсвечивает гнездо прикуривателя. 27 — контрольная лампа включения обогрева заднего стекла. Загорается оранжевым светом при включении обогрева заднего стекла.

28 — контрольная лампа уровня жидкости в бачке гидропривода тормозов. Лампа загорается постоянным красным светом, если уровень жидкости в бачке опустился ниже допустимого предела из-за расхода жидкости или вследствие повреждения системы. Для контроля исправности самой лампы она загорается, если поднят рычаг стояночного тормоза. 29 — пепельница. 30 — крышка вещевого ящика. Для доступа к вещевому ящику необходимо повернуть ручку замка по часовой стрелке и откинуть крышку. Если ключ в выключателе зажигания находится в положении I или III, внутренняя часть ящика подсвечивается специальным фонарем. 31 — вещевая полка.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый
