Общая схема электрооборудования ВАЗ 21074 инжектор

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

1. — реле разгрузки замка зажигания;
2. — реле-прерыватель указателей поворота;
3. — реле стеклоочистителя;
4. — выключатель сигнала торможения;
5. — переключатель света фар и указателей поворота;
6. — переключатель очистителя и омывателя ветрового стекла;
7. — выключатель зажигания;
8. — выключатель аварийной сигнализации;
9. — комбинация приборов;
10. — выключатель обогрева заднего стекла;
11. — выключатель заднего противотуманного огня;
12. — выключатель наружнего освещения;
13. — переключатель электродвигателя отопителя;
14. — дополнительный резистор электродвигателя отопителя;
15. — электродвигатель отопителя;
16. — контрольная лампа обогрева заднего стекла;
17. — контрольная лампа уровня тормозной жидкости;
18. — выключатель освещения приборов;
19. — прикуриватель;
20. — часы;
21. — выключатель лампы света заднего хода;
22. — датчик ручного тормоза;
23. — реле заднего противотуманного огня;
24. — колодка жгута панели приборов к жгуту системы зажигания;
25. — плафон освещения вещевого ящика;
26. — монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов. А3 — точки заземления электродвигателя отопителя.

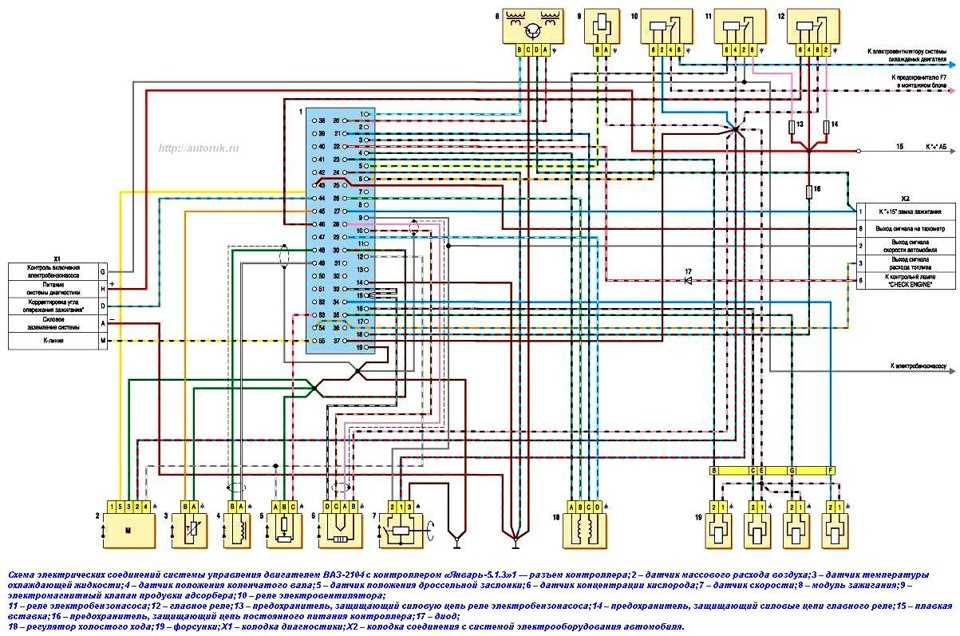

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — колодка жгута системы зажигания к жгуту правого брызговика; 4 — колодка жгута уровня топлива к жгуту системы зажигания; 5 и 7 — колодки жгута электробензонасоса; 6 — управляющий датчик концентрации кислорода; 8 — электробензонасос; 9 — колодка диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — электромаг¬нитный клапан продувки адсорбера; 17 — катушка зажигания; 18 — свечи зажигания; 19 — форсунки; 20 — колодка жгута системы зажигания к жгуту панели приборов; 21 — предохранитель цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель цепи питания электробензонасоса; 25 — реле электробензонасоса; 26 — колодка жгута системы зажигания к жгуту форсунок; 27 — колодка жгута форсунок к жгуту системы зажигания; А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2, ВЗ — точка заземления жгута системы зажигания; 21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута правого брызговика к жгуту левого брызговика;
3. — боковой указатель поворота правый;
4. — фара правая;
5. — дополнительное реле стартера;
6. — насос омывателя ветрового стекла;
7. — колодки жгута правого брызговика и провода соединительного стартера;
8. — стартер;
9. — батарея аккумуляторная;
10. — генератор.

А1 — точка заземления жгута проводов правого брызговика. А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута левого брызговика к жгуту правого брызговика;
3. — фара левая;
4. — боковой указатель поворота левый;
5. — датчик контрольной лампы давления масла;
6. — датчик температуры охлаждающей жидкости;
7. — датчик уровня тормозной жидкости;
8. — электродвигатель стеклоочистителя;
9. — звуковой сигнал;
10. — электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута плоского заднего к жгуту системы зажигания;
3. — включатель плафона правой передней двери;
4. — включатель плафона правой задней двери;
5. — включатель плафона левой передней двери;
6. — включатель плафона левой задней двери;
7. — плафон освещения салона правый;
8. — плафон освещения салона левый;
9. — электробензонасос с датчиком указателя уровня топлива;
10. — элемент обогрева заднего стекла;
11. — дополнительный сигнал торможения;
12. — фонарь правый;
13. — фонарь левый;
14. — фонарь освещения номерного знака левый;
15. — фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла. А2 — точка заземления жгута массы освещения номерного знака. А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Источник

Описание блока предохранителей

Предохранители в автомобиле марки ВАЗ 2107 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

К основным элементам электронной схемы инжекторного двигателя ВАЗ 2107 относятся:

• Тахометр;
• Датчик заслонки воздуха;
• Управляющее реле электронного двигателя вентилятора;
• Разъем диагностики;
• Индикатор, контролирующий работоспособность двигателя;
• Моторчик вентилятора, охлаждающего радиатор;
• Электронная катушка зажигания;
• Свечки зажигания;
• Электронный насос топлива;
• Датчик коленвала;
• Блок руководства двигателем;
• Аккумуляторная батарея;
• Форсунки;
• Фильтр очищения топливной смеси;
• Датчик холостого хода.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

• В системе питания постоянно существует давление;
• Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
• Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
• Процесс впрыскивания происходит с помощью электронной системы.

Как правильно проводится снятие и установление монтажного блока?

https://youtube.com/watch?v=RUl65pclHjA

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

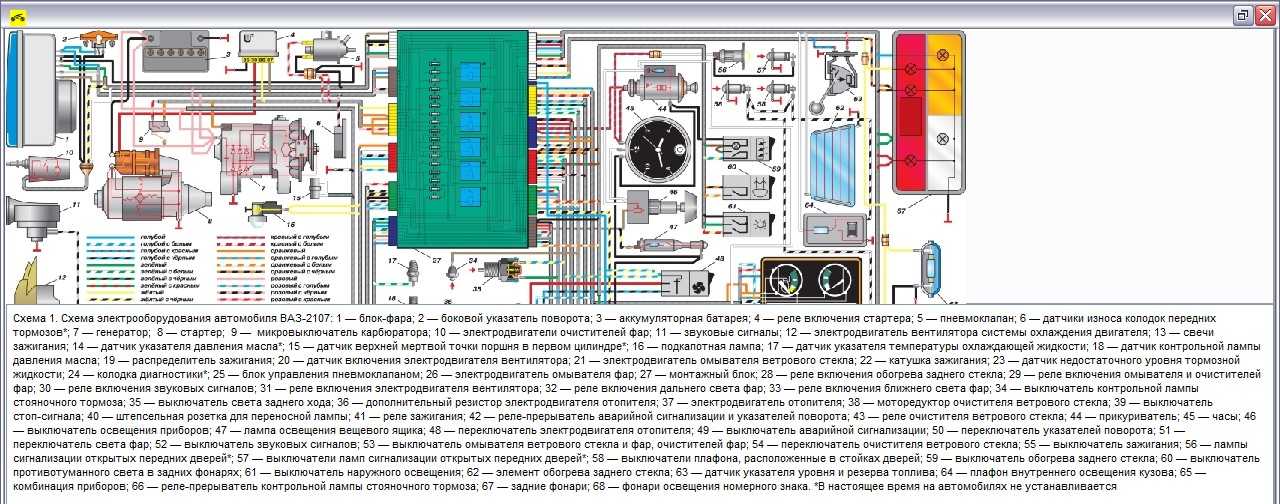

Электрооборудование ВАЗ-21074

• 1- блок-фары;
• 2- боковые указатели поворота;
• 3- аккумуляторная батарея;
• 4- реле включения стартера;
• 5- электропневмоклапан карбюратора;
• 6- микровыключатель карбюратора;
• 7- генератор 37.3701;
• 8- моторедукторы очистителей фар*;
• 9- датчик включения электродвигателя вентилятора;
• 10- электродвигатель вентилятора системы охлаждения двигателя;
• 11- звуковые сигналы;
• 12- распределитель зажигания;
• 13- свечи зажигания;
• 14- стартер ВАЗ-21074;
• 15- датчик указателя температуры охлаждающей жидкости;
• 16- лампа освещения моторного отсека;
• 17- датчик сигнализатора недостаточного давления масла;
• 18- датчик сигнализатора недостаточного уровня тормозной жидкости;
• 19- моторедуктор очистителя ветрового стекла;
• 20- блок управления электропневмоклапаном карбюратора;
• 21- катушка зажигания;
• 22- электродвигатель насоса омывателя фар*;
• 23- электродвигатель насоса омывателя ветрового стекла;
• 24- монтажный блок;
• 25- реле очистителя ветрового стекла;
• 26- реле аварийной сигналаизации и указателей поворота;
• 27- выключатель стоп-сигнала;
• 28- выключатель фонарей заднего хода;
• 29- реле зажигания;
• 30- выключатель зажигания;
• 31- трехрычажный переключатель;
• 32- выключатель аварийной сигнализации;
• 33- штепсельная розетка для переносной лампы**;
• 34- переключатель вентилятора отопителя;
• 35- дополнительный резистор электродвигателя отопителя;
• 36- лампа сигнализатора включения обогрева заднего стекла;
• 37- лампа сигнализатора недостаточного уровня тормозной жидкости;
• 38- блок сигнализаторов;
• 39- электродвигатель вентилятора отопителя;
• 40- лампа освещения вещевого ящика;
• 41- выключатель плафонов на стойках передних дверей;
• 42- выключатель фонарей сигнализации открытых передних дверей***;
• 43- фонари сигнализации открытых передних дверей***;
• 44- соединительная колодка;
• 45- прикуриватель;
• 46- часы ВАЗ-21074;
• 47- выключатель ламп освещения приборов;
• 48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
• 49- указатель уровня топлива;
• 50- лампа сигнализатора резерва топлива;
• 51- спидиметр;
• 52- лампа сигнализатора включенияуказателей поворота;
• 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
• 54- лампа сигнализатора зарядка аккумуляторной батареи;
• 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
• 56- комбинация приборов;
• 57- эконометр;
• 58- выключатели плафона на стойках задних дверей;
• 59- указатель температуры охлаждающей жидкости;
• 60- тахометр 21074;
• 61- лампа сигнализатора включения стояночного тормоза;
• 62- лампа сигнализатора недостаточного давления масла;
• 63- лампа сигнализатора включения дальнего света;
• 64- лампа сигнализатора включения наружнего освещения;
• 65- вольтметр;
• 66- выключатель сигнализатора включения стояночного тормоза;
• 67- выключатель ламп наружнего освещения;
• 68- выключатель элемента обогрева заднего стекла с лампой подсветки;
• 69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
• 70- предохранитель цепи фонарей противотуманного света;
• 71- плафон;
• 72- задние фонари ВАЗ 21074;
• 73- датчик указателя уровня и резерва топлива;
• 74- колодки для подключения к элементу обогрева заднего стекла*;
• 75- фонари освещения номерного знака.

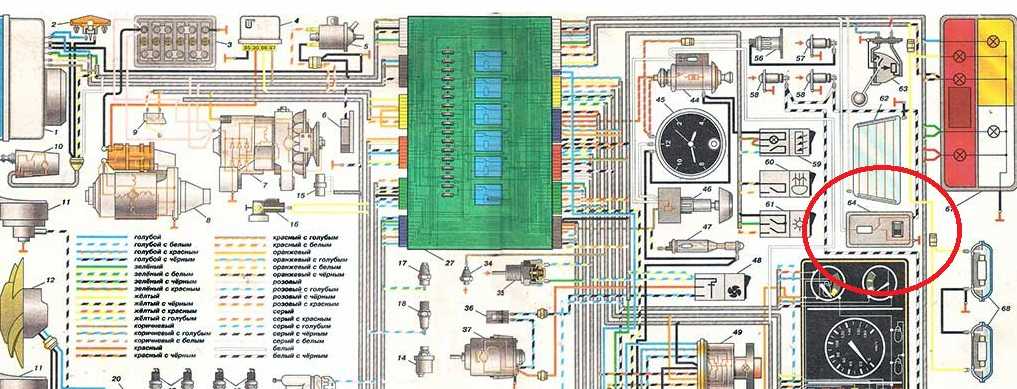

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 210720 в соответствии со стандартом Евро-2;
• LADA 210771 для китайского рынка;
• LADA-2107420 (Евро-2);
• LADA-2107430 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители: силовых цепей главного реле;
• цепи постоянного питания контроллера;
• цепи реле электробензонасоса;

реле:

главное;

• бензонасоса;
• электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,614,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы: стеклоомывателя;
• стеклоочистителя;
• вентилятора отопителя;
• вентилятора радиатора охлаждения;

• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

Меньше шансов заглохнуть при старте с места
– электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

• Облегченный запуск двигателя
  – нет необходимости управлять своими руками ручкой воздушной заслонки;
• Снижение времени прогрева холодного двигателя
  – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
• Уменьшение планового обслуживания электрооборудования
  . В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

• Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
• Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
• Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

Схема электропроводки ваз 2107

Обслуживание автомобиля ВАЗ 2107 своими руками не представляет никаких сложностей. Конструкция проста, и мало чем отличается от копейки или тройки. То же можно сказать про электрооборудование. Электросистему автомобиля нельзя назвать идеальной, но в силу ее простоты любой каприз машины удовлетворяется легко и просто. Главное — знать схему подключения приборов и устройств.

Схема электропроводки ВАЗ 2107

Внимательно изучив схему, представленную на странице, отпадут всякие вопросы по обслуживанию электрооборудования семерки. Принцип работы ее прост, а мы постараемся описать некоторые характерные неисправности, которые встречаются чаще всего.

Неисправностей может быть сколько угодно, но выберем именно те из них, где нам пригодится схема электропроводки 2107.

Указатель температуры антифриза

Нельзя сказать, что эта выход из строя этого указателя слишком частое явление, но неприятностей это может вызвать массу, вплоть до приклиниванивания двигателя. Поэтому при первых симптомах некорректной работы указателя нужно принимать меры. Признаки выхода из строя просты — если стрелка указателя при включении зажигания постоянно находится в начале шкалы и не реагирует на включение, значит нужно начинать проверку всей системы.

1. Отсоединяем провод указателя температуры от датчика, согласно электросхеме 2107.
2. Если стрелка осталась в том же положении, значит дело в самом указателе.
3. Присоединяем провод к массе двигателя, и если стрелка сдвинулась с мертвой точки, значит дело в датчике температуры. Он восстановлению не подлежит, и его нужно менять.
4. Неисправность может быть в самом проводе, и это можно проверить только подав напряжение на сам указатель непосредственно, демонтировав комбинацию приборов. Если стрелка осталась неподвижной, то придется менять весь блок приборов.

Указатель уровня бензина

Его неисправность видна сразу — при включенном зажигании и даже при пустом баке, стрелка должна сдвинуться с места. Проверка прибора на работоспособность проводится по аналогичной схеме, но нужно учесть, что в приборе встроена лампа контрольного уровня топлива, и она питается проводом, подключенным к штекеру W на самом датчике, а к штекеру Т присоединяется провод от самого указателя.

В случае, когда стрелка всегда показывает полный бак, неисправность прибора проверяется отсоединением от комбинации белой колодки и подачей на нее питания 12 вольт. Если прибор исправен, то стрелка должна оказаться в начале шкалы. Указатель давления масла проверяется по аналогичной методике, с той лишь разницей, что провод, который идет от датчика к указателю, согласно схеме, серый с белыми полосками.

Отсутствие зарядки на аккумуляторе

С этой проблемой сталкиваются многие, но однозначного решения ее нет и быть не может, поскольку в цепи довольно много элементов, которые могут влиять на зарядку аккумулятора. Зарядка АКБ не зависит только от генератора. Она зависит и от других устройств и влияний. Самые простые причины отсутствия зарядки — ослабление приводного ремня генератора. Проверить ремень привода можно просто попробовав силу его натяжения. Есть определенные значения, установленные нормами техобслуживания автомобилей ВАЗ, но применять динамометрические инструменты в гаражных условиях никто не будет. Достаточно, чтобы ремень привода генератора под средним усилием отклонялся от первоначального положения на 2-2,5 см. Если ремень натянут слишком сильно, то это может привести к преждевременному износу подшипников генератора и втулки помпы.

Автор:

Гaличeв Илья Виктoрoвич
