Схема электрооборудования автомобиля ваз-21102 ваз 2110 лада

Система отопления салона

Состоит печка ВАЗ-2110 из радиатора, вентилятора, системы воздуховодов. С помощью вентилятора производится обдув радиатора и подача воздуха (горячего) в специальные каналы. Электросхема отопителя ВАЗ-2110 включает в себя также регулятор положения заслонки. По сути, это обычный шаговый электродвигатель.

Он позволяет перемещать заслонку, изменяя угол ее открывания, а также количество поступающего извне холодного воздуха в отопитель. Электродвигатель вентилятора обдува подключается через специальной конструкции выключатель. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

Регулировка оборотов вентилятора происходит при помощи сопротивлений, установленных в корпусе отопителя. Эти сопротивления включаются в цепь питания электродвигателя. Переключение происходит при помощи регулятора, установленного на панели приборов. На более старых автомобилях десятого семейства можно еще встретить механические приводы заслонок. Аналогичные конструкции встречаются также на «девятках» и «восьмерках».

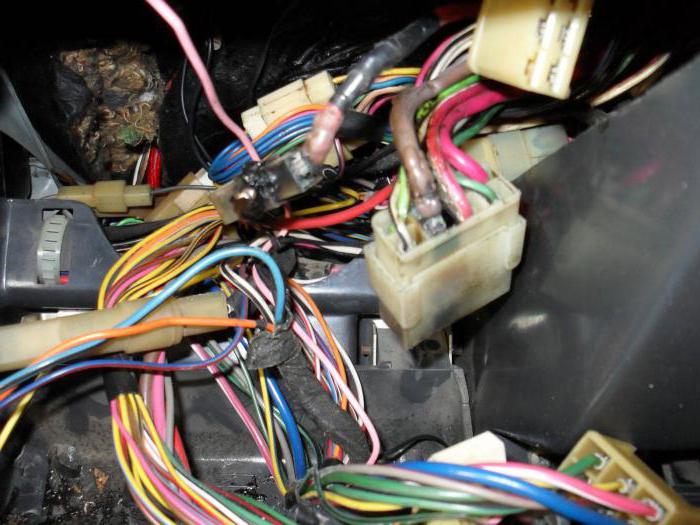

Как построена проводка?

Независимо от того, какой двигатель используется на автомобиле, проводка имеет общие особенности. Чтобы в них разобраться, нужно знать основные принципы построения электрики. И потребуется подробная электросхема ВАЗ-2110 (инжектор) с описанием. Вот основные особенности:

1. Все устройства и оборудование, которые подключаются к электропроводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются по цвету друг от друга, отвечают за функционирование определённых узлов и агрегатов. Это намного облегчает выполнение ремонта электрической проводки. А для завода-изготовителя это существенная экономия на проводах.
2. В качестве минусового провода используется кузов машины. На ВАЗ-2110 (инжектор 8 клапанов) электросхема построена именно по такому принципу.
3. Положительный вывод, который поступает от аккумуляторной батареи к потребителям, всегда имеет красный цвет. Поэтому при монтаже оборудования обязательно используйте только красные провода для подключения к «+» питания. Минусовой провод всегда имеет черную окраску.
4. Каждая система, соединенная с электрооборудованием, оборудована жгутом проводов.
5. Электросхема ВАЗ-2110 (инжектор 16 клапанов) устроена так, что при подключении аккумуляторной батареи электрооборудование находится под напряжением. Именно по этой причине при любом ремонте электрики необходимо отключать минусовую клемму.
6. Все цепи защищены плавкими предохранителями. Для включения мощных потребителей электроэнергии используются реле.

Эти особенности характерны как для карбюраторных, так и для инжекторных двигателей. На ВАЗ-2110 (инжектор 8 клапанов) электросхема имеет именно такие особенности.

Описание электросхемы ВАЗ 2110 инжектор с европанелью

Электросхема автомобиля ВАЗ 2110 инжектор с европанелью представляет собой подробное описание и схему проводки электрической системы данного автомобиля. Она включает в себя информацию о расположении и взаимодействии электрических компонентов, проводов, реле и предохранителей.

Основная цель электросхемы ВАЗ 2110 инжектор с европанелью — обеспечить правильное и надежное функционирование всех электрических систем автомобиля. Это включает в себя системы зажигания, освещения, сигнализации, обогрева, вентиляции и другие.

На электросхеме ВАЗ 2110 инжектор с европанелью представлено множество элементов, отмеченных различными символами и цветами, чтобы облегчить понимание схемы. Символы часто представляют собой форму, например, круг или прямоугольник, с различными внутренними элементами, указывающими на конкретную функцию.

Для четкого понимания электросхемы следует обратить внимание на следующие элементы:

1. Предохранители: Обозначены специальными символами и обычно расположены в отдельном блоке. Они предназначены для защиты от перегрузок и коротких замыканий различных электрических потребителей, таких как фары, стеклоомыватели, стоп-сигналы и др.

2. Реле: Электромеханические устройства, которые активируют различные электрические системы в автомобиле. Реле также могут быть обозначены специальными символами.

3. Провода: Электрические цепи, которые соединяют различные компоненты автомобиля. Они могут быть обозначены различными цветами, а также номерами или буквами для идентификации.

Электросхема ВАЗ 2110 инжектор с европанелью является важным инструментом для диагностики и ремонта электрических проблем в автомобиле. Эта схема позволяет механикам и электрикам легко определить причину неисправности и выполнить необходимые ремонтные работы.

Важно помнить, что электросхема ВАЗ 2110 инжектор с европанелью является сложной системой, требующей определенных знаний и навыков. При возникновении проблем с электрикой автомобиля рекомендуется обратиться к специалистам для получения квалифицированной помощи

Как правильно читать электросхемы ВАЗ-2110?

Умение читать электросхему потребуется автовладельцу для определения неисправности в работе электроцепей. Все электропроводники на схемах выполнены в виде линии, которая соединяет один или несколько компонентов. Само соединение приборов на схеме является электроцепью либо участком цепи, который входит в одну общую электросхему. Если цепь разомкнута, то электроток по ней не проходит, поскольку оборудование не функционирует. Если замкнута, то по ней всегда проходит ток.

Обозначение проводников на схемах всегда идентичное. Различие может заключаться в изображении электроцепей, которые используются для обработки сигналов, цветовой расцветке либо расположением указательных элементов. На линейных электросхемах к ВАЗ 2110 одна линия может указывать на группы электропроводников, выполняющих определенную функцию. Такой тип линии обычно маркируется жирным либо окрашивается в определенный цвет.

Если электросхема включает в себя большое число компонентов, то электропроводники могут не отображаться полностью. Их маркировка может быть пунктирной. Но тогда должно указываться место подключения либо соединения. Такой тип проводников на схемах обычно обладает символьными обозначениями точек подсоединяемых электронных блоков, модулей либо участков. Соединения электропроводников на электросхемах определяется точкой либо разомкнутым участком линии на коммутирующем оборудовании.

О практических нюансах чтения электросхем рассказал пользователь Mr. Boroda.

https://youtube.com/watch?v=RUl65pclHjA

Карбюраторные моторы

Самые первые автомобили ВАЗ-2110, выпускаемые с середины девяностых годов, комплектовались только моторами с карбюраторной системы впрыска. Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают устойчивее, но всё равно многие автомобилисты до сих пор используют машины с карбюратором впрыском. На сегодняшний день они не редкость.

Существенных отличий в электросхеме между инжекторным и карбюраторным вариантами нет. На карбюраторных «десятках» системы практически такие же, как и на инжекторных. Вот только обязательно столкнетесь с проблемой при замене карбюратора на инжектор. Придётся дополнительно прокладывать несколько кос электропроводки. Они необходимы для питания системы датчиков, электробензонасоса, бортового компьютера и прочих компонентов.

Как определить наличие неисправности электрической сети

В первую очередь загорится красная лампочка, сигнализируя о сбое или серьезных проблемах в электрических системах автомобиля, даже если вы поставили европанель вместо заводского варианта. Незамедлительно предпримите следующие шаги по определению таковой и ни в коем случае не игнорируйте предупреждение, для этого лампочку и сделали угрожающе красного цвета. Не игнорируйте проблему!

Начинаем диагностику:

• посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает ли. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Не имеет также решающего значения, стандартная у вас комплектация или на 16 клапанов;
• проверяем предохранители на ВАЗ-2112 согласно схеме электрооборудования, о которой мы говорили выше. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Если лампочка погасла, значит, проблему мы решили;
• если красного света на приборной панели не стало меньше, нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Печка не дует в ноги на ВАЗ-2112

Это некоторые рекомендации по устранению широко распространенных трудностей, связанных с неисправностью электрических сетей автомобиля ВАЗ-2112 на 8 или на 16 клапанов. Конечно, в этом обзоре невозможно исследовать все неисправности и предоставить информацию об их устранении. Например, где искать причину обесточивания «поворотников» или насосов, обеспечивающих стабильное функционирование транспортного средства.

Как хорошо, что сотрудничество автолюбителей и их своевременные подсказки помогают экономить время, деньги и нервы, когда автомобиль нуждается в починке.

https://youtube.com/watch?v=IQBVhNAATyA

Интерактивная схема электрооборудования автомобиля ВАЗ-2110

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – датчик включения электродвигателя вентилятора

4 – электродвигатель вентилятора системы охлаждения двигателя
5 – звуковой сигнал
6 – генератор
7 – датчик уровня масла
8 – блок управления электромагнитным клапаном карбюратора
9 – контроллер отопителя
10 – выключатель клапана рециркуляции
11 – лампа подсветки рычагов управления отопителем
12 – коммутатор
13 – концевой выключатель карбюратора
14 – датчик контрольной лампы давления масла
15 – свечи зажигания
16 – электромагнитный клапан карбюратора
17 – датчик указателя температуры охлаждающей жидкости
18 – датчик-распределитель зажигания
19 – катушка зажигания
20 – стартер
21 – электродвигатель вентилятора отопителя
22 – дополнительный резистор электродвигателя отопителя
23 – датчик скорости
24 – выключатель света заднего хода
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – датчик уровня тормозной жидкости
28 – колодки для подключения электродвигателя омывателя заднего стекла
29 – аккумуляторная батарея
30 – электродвигатель омывателя ветрового стекла
31 – датчик уровня омывающей жидкости
32 – датчик уровня охлаждающей жидкости
33 – моторедуктор очистителя ветрового стекла
34 – монтажный блок
35 – колодки для подключения жгута предупредительного света
36 – переключатель наружного освещения
37 – комбинация приборов
38 – выключатель заднего противотуманного света
39 – контрольная лампа противотуманного света
40 – контрольная лампа обогрева заднего стекла
41 – часы
42 – выключатель обогрева заднего стекла
43 – подрулевой переключатель
44 – колодка для переключения проводов при установке блок-фар другого типа
45 – регулятор освещения приборов
46 – выключатель зажигания
47 – колодки для подключения жгута проводов очистителей фар
48 – розетка для переносной лампы
49 – передний плафон освещения
салона
50 – выключатель стоп-сигнала
51 – плафон освещения салона
52 – блок бортовой системы контроля
53 – датчик указателя уровня топлива
54 – выключатель аварийной сигнализации
55 – датчик ремня безопасности водителя
56 – прикуриватель
57 – лампа подсветки пепельницы
58 – выключатель лампы освещения вещевого ящика
59 – колодка для подключения бортового компьютера
60 – лампа освещения вещевого ящика
61 – боковые указатели поворота
62 – выключатели в стойках передних дверей
63 – выключатели в стойках задних дверей
64 – выключатель контрольной лампы стояночного тормоза
65 – фонарь освещения багажника
66 – датчик температуры для системы отопления
67 – наружные задние фонари
68 – внутренние задние фонари
69 – фонари освещения номерного знака
70 – элемент обогрева заднего стекла
71 – колодка для подключения дополнительного стоп-сигнала
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка


2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Особенности электросхем ВАЗ 2110 инжектор 8 клапанов

Электросхемы ВАЗ 2110 инжектор 8 клапанов представляют собой важную часть комплексной системы управления двигателем этого автомобиля. Знание и понимание этих схем необходимо как для владельцев автомобиля, так и для автоэлектриков.

Одной из особенностей электросхем ВАЗ 2110 инжектор 8 клапанов является их сложность и многофункциональность. Эти схемы включают в себя подробные сведения о различных электрических соединениях и компонентах, таких как датчики, реле, моторчики и другие элементы системы управления двигателем.

Кроме того, электросхемы ВАЗ 2110 инжектор 8 клапанов обеспечивают удобную навигацию внутри схемы и позволяют быстро найти нужные электрические соединения и их расположение. Это помогает автоэлектрикам быстрее и эффективнее разобраться в проблеме и провести необходимые ремонтные работы.

Важно отметить, что электросхемы ВАЗ 2110 инжектор 8 клапанов являются незаменимым инструментом при диагностике и ремонте системы управления двигателем. Они позволяют автоэлектрикам и владельцам автомобиля разобраться в причинах возникновения неисправностей и определить необходимые меры по устранению проблемы

В заключение, электросхемы ВАЗ 2110 инжектор 8 клапанов представляют собой информационный и практический инструмент, который облегчает работу автоэлектрикам и помогает владельцам автомобиля устранять неисправности. Изучение этих схем является важным шагом в обеспечении правильного функционирования системы управления двигателем на ВАЗ 2110 инжектор 8 клапанов.

Базовые принципы

Независимо от того, установлен в вашем ВАЗ 2110 карбюратор или инжектор, базовые принципы в прокладывании проводки одинаковые. Найти схему электропроводки совсем не трудно, главное – разобраться в ней. Собственно, по месту расположения проводка есть подкапотная и салонная.

Ее базовые принципы одинаковы, и сводятся к тому, что:

• какое бы устройство автомобиля, работающее на электричестве, вы не взяли, его соединение будет однопроводным. Причем, создатели ВАЗ 2110 с самого начала предусмотрели, что как на схемах в руководстве по эксплуатации, так и в реалиях цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключено с помощью проводов четко определённого цвета. К каждому агрегату идет свой жгут проводов, заключенных в колодки. Естественно, сделано это для того, чтобы тому, кто занимается ремонтом своими руками, было проще разобраться в этом хитросплетении. Таким образом, подкапотная замена проводки становится более понятной. Совет: если у вас небольшая проблема с конкретным оборудованием, и нужна замена всего одного провода, лучше не жадничать, и не менять его на первый попавшийся. Купите полный жгут и замените именно на провод нужного цвета – вам же самим будет потом проще;
• провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также его цвет не менять. Во всех схемах его обозначают как «П», то есть – плюс;
• а вот роль «минуса» (по другому – массы) отведена автомобильному кузову;
• все выводы любых потребителей электричества напрямую соединены с кузовом;
• каждая система, к которой подключена электрика, имеет собственный жгут проводов.

Схема электропроводки

У ВАЗ 2110 постоянно, если аккумулятор подключен, все электрооборудование под напряжением. Вот почему, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомашины) настоятельно рекомендуется АКБ отсоединить.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Инжекторная система впрыска

У автомобилей ВАЗ-2110 (инжектор 8 клапанов) электросхема незначительно отличается от той, которая используется в карбюраторных. Инжекторные двигатели намного сложнее, так как у них имеется электронный блок управления и система датчиков, исполнительных устройств. Стоит также отметить, что инжекторные моторы бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет. Всю проводку можно разделить на подкапотную и салонную.

Их назначение понятно из названия. Подкапотная соединяет такие элементы, как стартер, генератор, датчики на двигателе и т. д. Салонная проводка необходима для подключения приборной панели, ламп подсветки, различных переключателей.

Электросхемы основных блоков ВАЗ 2110 инжектор 8 клапанов

ВАЗ 2110 инжектор 8 клапанов оборудовано несколькими основными блоками, каждый из которых имеет свою электросхему, определяющую работу соответствующей системы автомобиля. Для удобной навигации по этим электросхемам их можно разделить на следующие блоки:

Каждая электросхема представлена в виде схемы-схемки, на которой приведены все электропроводки, соединения и компоненты соответствующего блока. Знание этих электросхем позволяет проводить диагностику и ремонт электрических систем автомобиля ВАЗ 2110 инжектор 8 клапанов.

Автор:

Гaличeв Илья Виктoрoвич
