Схема ваз-2110

Меры профилактики

Какие профилактические меры позволят избежать неполадок в работе проводки:

• любые ремонтные работы, связанные с электрикой, должны производиться при отключенном АКБ;
• в свою очередь, отключение клемм аккумулятора, а также их подключение должно осуществляться только при выключенном зажигании;
• при поломке предохранителей возможна установка исключительно штатных устройств (любые самодельные детали из кусков проволоки ставить нельзя), соответствующих номиналу;
• при заведенном двигателе отключать аккумулятор нельзя, так как это может спровоцировать неполадки в работе генератора;
• всегда нужно следить за состоянием приводного ремня генератора — на нем не должно быть следов повреждений и дефектов;
• сварочные работы должны осуществляться при отключенном АКБ и генераторе, а также ЭБУ, поскольку это может стать причиной серьезной поломки;
• периодически нужно прочищать клеммы АКБ.

Интерактивная схема электрооборудования автомобиля ВАЗ-2110

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – датчик включения электродвигателя вентилятора

4 – электродвигатель вентилятора системы охлаждения двигателя
5 – звуковой сигнал
6 – генератор
7 – датчик уровня масла
8 – блок управления электромагнитным клапаном карбюратора
9 – контроллер отопителя
10 – выключатель клапана рециркуляции
11 – лампа подсветки рычагов управления отопителем
12 – коммутатор
13 – концевой выключатель карбюратора
14 – датчик контрольной лампы давления масла
15 – свечи зажигания
16 – электромагнитный клапан карбюратора
17 – датчик указателя температуры охлаждающей жидкости
18 – датчик-распределитель зажигания
19 – катушка зажигания
20 – стартер
21 – электродвигатель вентилятора отопителя
22 – дополнительный резистор электродвигателя отопителя
23 – датчик скорости
24 – выключатель света заднего хода
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – датчик уровня тормозной жидкости
28 – колодки для подключения электродвигателя омывателя заднего стекла
29 – аккумуляторная батарея
30 – электродвигатель омывателя ветрового стекла
31 – датчик уровня омывающей жидкости
32 – датчик уровня охлаждающей жидкости
33 – моторедуктор очистителя ветрового стекла
34 – монтажный блок
35 – колодки для подключения жгута предупредительного света
36 – переключатель наружного освещения
37 – комбинация приборов
38 – выключатель заднего противотуманного света
39 – контрольная лампа противотуманного света
40 – контрольная лампа обогрева заднего стекла
41 – часы
42 – выключатель обогрева заднего стекла
43 – подрулевой переключатель
44 – колодка для переключения проводов при установке блок-фар другого типа
45 – регулятор освещения приборов
46 – выключатель зажигания
47 – колодки для подключения жгута проводов очистителей фар
48 – розетка для переносной лампы
49 – передний плафон освещения
салона
50 – выключатель стоп-сигнала
51 – плафон освещения салона
52 – блок бортовой системы контроля
53 – датчик указателя уровня топлива
54 – выключатель аварийной сигнализации
55 – датчик ремня безопасности водителя
56 – прикуриватель
57 – лампа подсветки пепельницы
58 – выключатель лампы освещения вещевого ящика
59 – колодка для подключения бортового компьютера
60 – лампа освещения вещевого ящика
61 – боковые указатели поворота
62 – выключатели в стойках передних дверей
63 – выключатели в стойках задних дверей
64 – выключатель контрольной лампы стояночного тормоза
65 – фонарь освещения багажника
66 – датчик температуры для системы отопления
67 – наружные задние фонари
68 – внутренние задние фонари
69 – фонари освещения номерного знака
70 – элемент обогрева заднего стекла
71 – колодка для подключения дополнительного стоп-сигнала
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка


2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Электрическая схема ЭСУД ВАЗ-21101

1 – контроллер ВАЗ-21101; 2 – колодка жгута системы зажигания к жгуту салонной группы АБС ; 3 – колодка диагностики; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – катушка зажигания; 7 – свечи зажигания; 8 – форсунки; 9 – электробензонасос; 10 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 11 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 12 – колодка жгута системы зажигания к жгуту форсунок; 13 – колодка жгута форсунок к жгуту системы зажигания; 14 – датчик скорости; 15 – регулятор холостого хода; 16 – датчик положения дроссельной заслонки; 17 – датчик температуры охлаждающей жидкости; 18 – датчик массового расхода воздуха; 19 – датчик контрольной лампы давления масла; 20 – датчик фаз; 21 – датчик кислорода; 22 – датчик положения коленчатого вала; 23 – датчик детонации; 24 – электромагнитный клапан продувки адсорбера; 26 – датчик указателя температуры охлаждающей жидкости; 27 – колодка жгута системы зажигания к жгуту панели приборов; 28 – колодка жгута панели приборов к жгуту системы зажигания; 29 – предохранитель цепи питания контроллера; 30 – реле зажигания; 31 – предохранитель реле зажигания; 32 – предохранитель цепи питания электробензонасоса; 33 – реле электробензонасоса; 34 – реле электровентилятора; 35 – колодка жгута системы зажигания к соединителю кондиционера; 36 – колодка жгута системы зажигания к жгуту боковых дверей. 37 – электровентилятор системы охлаждения; 38 – диагностический разъем; 39 – выключатель зажигания; 40 – комбинация приборов; 41 – блок бортовой системы контроля; 42 – реле стартера; 43 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 44 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 45 – маршрутный компьютер.

• A – к клемме “плюс” аккумуляторной батареи;
• В1 – точка заземления жгута датчика уровня топлива;
• В2, В3 – точки заземления жгута системы зажигания;
• С – к стартеру;
• D – к выключателю плафона освещения салона двери водителя.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Разъём блока управления ЦЗ

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Штатная схема подключения ЦЗ

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты

Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации

Другие варианты исключены.

Предохранители и реле ВАЗ 2110

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле

Звуковой сигнал типа 20.3721 закреплен на усилителе панели рамки радиатора в моторном отсеке. Он включается центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты — на соединителе подрулевого переключателя. Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Схема отопителя

На ВАЗ 2110 применялся бюджетный вариант климат-контроля без кондиционера, больше предназначенный для поддержания заданной температуры в салоне в зимнее время. Система построена на базе отдельного контроллера и датчика температуры. Для управления применяются две поворотные рукоятки (температуры и оборотов вентилятора). Управление защищено плавкой вставкой в монтажном блоке (F18, указан на схеме выше). Встречаются два варианта контроллера управления — с автоматическим режимом работы и без него (более поздний вариант). Разница во внешнем виде хорошо видна по фото, приведенным ниже. Допустимо заменять узлы с перепиновкой датчика заслонки (необходимо менять провода местами).

Принципиальная схема элементов и проводки приведена ниже.

Управление отоплением ВАЗ 2110

Обозначение позиций на схеме:

• 1 — мотор вентилятора;
• 2 — дополнительное сопротивление;
• 3 — блок управления;
• 4 — иммобилайзер;
• 5 — замок зажигания;
• 6 — сенсор температуры;
• 7 — управление рециркуляцией;
• 8 — клапан рециркуляции воздуха;
• 9 — привод заслонки.

Машины разных лет выпуска отличаются распиновкой жгутов проводки отопителя. Из-за этого при замене блока управления не работает вентилятор (или одна скорость) или инвертировано управление температурой подаваемого воздуха. Для исправления проблемы требуется поменять местами провода, отвечающие за работу данных элементов. Сложнее всего решается ситуация с отсутствием одной скорости вращения вентилятора. Для решения задачи потребуется купить другой блок управления, поскольку они различны по конструкции.

Ремонт контроллера отопителя ВАЗ 2110 от канала «Автоэлектрика ВЧ».

Схема автомобиля — ВАЗ 2110

Определённому количеству воздуха, соответствует определённое количество топлива если их это соотношение будет нарушено, то соответственно мощность двигателя существенным образом снизится.
Одновременно с этим сердечник замыкают силовые контакты внутри втягивающего реле. На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов на карбюраторе его нет , система получается более сложной. Жгуты, провода Основные принципы Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ , одинаковая.
Каждая система, соединенная с электрооборудованием, оборудована жгутом проводов. Инструкция ремонта своими руками позволяет устранить неисправность, но при этом необходимо хорошо понимать схему инжектора.
Часть салонной проводки Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. Расположение проводов. Как искать неисправности?
Они намного лучше, работают устойчивее, но всё равно многие автомобилисты до сих пор используют машины с карбюратором впрыском. Они необходимы для питания системы датчиков, электробензонасоса, бортового компьютера и прочих компонентов. Если вы занимались заменой или ремонтом электрооборудования в , то вы наверняка заметили, что каждый агрегат, работающий от электричества, соприкасается одним проводом с кузовом. F18 — 25А — Лампа освещения вещевого ящика.

Как построена проводка?

Электромагнитное реле для коммутации силовой цепи. Инжекторные двигатели намного сложнее, так как у них имеется электронный блок управления и система датчиков, исполнительных устройств. Электросхема включает следующие элементы электропроводки: Аккумуляторная батарея. Система отопления салона Состоит печка ВАЗ из радиатора, вентилятора, системы воздуховодов. Лампа индивидуальной подсветки.

С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи. F10 — 20А — Резервный.

F1 — 5А — Лампы фонарей освещения номерного знака. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи. На ВАЗ инжектор 8 клапанов электросхема имеет именно такие особенности. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать. Одну из ведущих ролей в этом вопросе занимает электропроводка.
Как читать электрические схемы

Дополнительные элементы

На автомобилях ВАЗ 2110 могут встречаться опции, вносящие корректировки в проводку:

• очистители головных фар;
• обогрев передних сидений.

Проводка обогрева сидений состоит из деталей:

1. Колодка подключения к жгуту передней двери с одной стороны автомобиля.
2. Аналогичная колодка с другого борта. Минусовой сигнал подается от отдельного проводника, обозначенного на схеме буквой А.
3. Нити обогрева подушек правого сидения.
4. Контроллер управления обогревом с возможностью управления интенсивностью нагрева.
5. Нити обогрева подушек левого сидения.

Проводка обогрева сидений ВАЗ 2110

В схему очистителя фар входят:

• 1 — два моторедуктора;
• 2 — дополнительный насос омывателя;
• 3 — переключатель работы;
• 4 — выключатель наружного освещения;
• 5 — монтажный блок предохранителей;
• 6 — замок зажигания;
• 7 — управляющее реле.

Жгут очистителей фар ВАЗ 2110

Неполадки в электрооборудовании на ВАЗ 2110

Возможность пропадания электропитания на ВАЗ 2110 вызвана рядом причин. Часто это связано с неисправностью генератора, проблемами аккумуляторной батареи или с недостаточным зарядом.

Еще одной причиной могут быть неполадки в электрооборудовании, которые проявляются в виде обрывов проводки и коротких замыканий. Неисправности могут возникать в результате старения оборудования, неправильного монтажа, а также в связи с вибрацией и перегрузкой сети.

Решить проблему с неполадкой в электрооборудовании на ВАЗ 2110 можно при помощи диагностики и ремонта. Сначала необходимо произвести проверку генератора, аккумуляторной батареи, а также провести осмотр всех соединений. Если есть необходимость замены или ремонта каких-либо компонентов, то следует произвести эти мероприятия в автосервисе или самостоятельно при наличии опыта.

• Чтобы избежать возникновения неполадок в электрооборудовании на ВАЗ 2110, нужно следить за состоянием всех компонентов, регулярно проводить диагностику и не забывать про правильный монтаж и обслуживание.
• В случае пропадания электричества на дороге, необходимо установить причину неисправности и, если возможно, произвести ремонт на месте, чтобы продолжить движение.

Принципы работы с электрическими схемами автомобиля

Электрические схемы автомобиля используются для визуализации и понимания системы проводки и электрических соединений

Правильное понимание этих схем очень важно для работы с автомобильной электрикой

Вот несколько основных принципов, которые следует учитывать при работе с электрическими схемами автомобиля:

Чтение схемы слева направо: Обычно электрические схемы автомобиля читаются слева направо. Входящий ток идет слева, а выходящий ток — справа. Чтение схемы слева направо помогает лучше понять поток электричества.

Использование символов: В электрических схемах используются различные символы для представления разных компонентов. Например, батарея представлена двумя линиями, а реле — прямоугольником с контактами

Знание основных символов поможет правильно интерпретировать схему.

Понимание цветовой гаммы: Важно знать основные цвета проводов автомобиля и их значения. Например, красный провод часто используется для подключения плюсового полюса, а черный — для подключения минусового полюса

Понимание цветовой гаммы помогает сориентироваться в проводках и соединениях.

Осознавая эти принципы, вы сможете более эффективно работать с электрическими схемами автомобиля. Это даст вам возможность легче находить поломки и производить ремонтные работы.

Как решить проблему с исчезновением электрики на ВАЗ 2110?

Неисправная электрика на автомобиле ВАЗ 2110 может привести к многим проблемам, таким как остановка двигателя, не работающие фары и задние огни, проблемы с зарядкой, и многие другие. Однако, существует несколько простых и эффективных способов решения этих проблем.

1. Проверьте состояние аккумулятора и зарядную систему

Проверьте состояние аккумулятора. Если он сильно разряжен, то зарядите его. Если проблема повторяется после зарядки, то возможно, проблема заключается в зарядной системе. Используйте мультиметр для проверки зарядки.

2. Проверьте предохранители и реле

Проверьте предохранители и реле на наличие перегоревших предохранителей и разбитых реле. Если вы нашли проблему, замените нерабочие детали новыми.

3. Проверьте провода и соединения

Проверьте провода и соединения на наличие коррозии и неплотного соединения. Если вы нашли проблему, очистите соединение и убедитесь, что оно надежно закреплено.

4. Проверьте генератор

Проверьте генератор на наличие проблемы с него. Если генератор не работает, он не сможет зарядить батарею. Также убедитесь, что ремень привода генератора натянут правильно.

5. Обратитесь к специалисту

Если после всех вышеперечисленных действий проблема сохраняется, то обратитесь к специалисту. Мастер сможет быстро и профессионально устранить проблему с электрикой Вашей ВАЗ 2110.

Электрические схемы

Несмотря на то, что электрическая схема ВАЗ 2108–2115 выполнена по одному принципу, даже в пределах одной модели встречались несколько схем электрооборудования. Ведь транспортные средства постоянно модифицировали, стараясь сделать их более удобными и надежными, добавляя в них новые технические решения или улучшая уже существующие системы. Поэтому начинайте техническое обслуживание и ремонт электрооборудования автомобиля ВАЗ 2110 с изучения как общей конфигурации электрической части транспортного средства, так и особенностей вашей модификации. В этом вам поможет статья (электросхема машины ВАЗ 2108-2115), где мы рассказывали об общих принципах работы электрооборудования и основных его элементах.

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

https://youtube.com/watch?v=SfCG2tKNvUs

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Только спустя некоторое время появились более современные инжекторные версии. Они объективно лучше. Но это не отнимает того факта, что у многих под капотом их десятки стоит карбюратор.

Есть ли существенные отличия в плане электросхемы между карбюратором и инжектором? Можно сказать, что нет. Системы у карбюратора используются практически полностью те же, что на более современной версии.

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. В подкапотном пространстве вы даже найдете идентичные штекеры.

Единственным нюансом перехода с карюратора на инжектор является необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.

На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов (на карбюраторе его нет), система получается более сложной. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

ВАЗ 2110 – модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина – 4950 мм, ширина – 1700 мм, высота – 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.

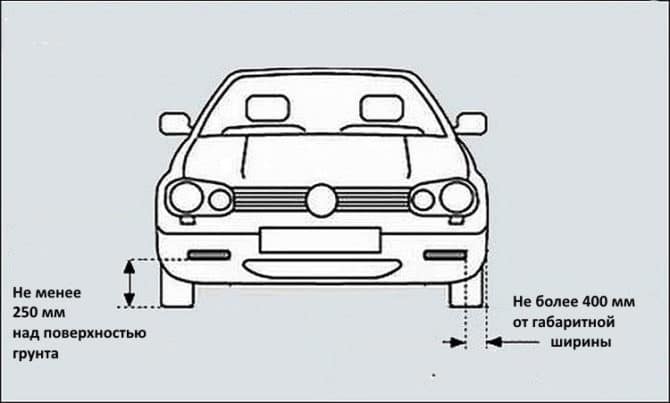

Требования к установке ПТФ

Насколько самостоятельная установка противотуманных фонарей законна и не вызовет ли проблем при встрече с сотрудниками ГИБДД? Рассмотрим выдержки из стандартов, по которым ПТФ устанавливает производитель (ГОСТ 8769–75 и ГОСТ 41.48–2004):

1. Количество фонарей – 2 шт.
2. Установка по высоте – не ниже 25 см от дорожного полотна, но ниже фонарей ближнего света.
3. Установка по ширине – не дальше 40 см от габаритных огней.
4. Угол покрытия вертикальный – 5-10 градусов.
5. Угол освещения дорожного покрытия (горизонтальный) – 45-55 градусов.
6. Включаются ПТФ только вместе с габаритными огнями.

Если ПТФ установлены согласно этим правилам, то никаких проблем с сотрудниками полиции не возникнет.

Автор:

Гaличeв Илья Виктoрoвич
