Снятие противотуманной фары и замена лампы ваз 2110-2112

последние публикации

Руководство по установке

На ВАЗ 2110 или даже — вполне разумное решение, ведь эта оптика позволяет отлично справиться с проблемой освещения дороги в туман. Если автовладелец никогда ранее не сталкивался с такой задачей, то ему наверняка будет интересно узнать, как подключить противотуманные своими силами. Подробнее об этом мы расскажем ниже.

Инструменты и материалы

Чтобы установить или ксенон в ПТФ, вам понадобятся:

1. Сами фары, которые можно приобрести в любом магазине. Отечественные магазины могут поставлять фары в двух вариациях — для центральный консолей старого образца оптимально использовать ПТФ для «десяток», но если ваша машина оснащена новой торпедой, то понадобится оптика для ВАЗ 2115. В данном случае разница заключается в кнопках включения оптики.
2. Мультиметр для замера напряжения.
3. Контрольная лампочка с проводом.
4. Упаковка термоусадки.

Если вы решите использовать ксенон в противотуманки, то дополнительно вам также потребуется ксеноновый комплект.

Схема подключения

Как правильно подключить противотуманки на свое авто:

1. Сначала нужно открыть блок с предохранителями и выкрутить один саморез, после чего само устройство нужно развернуть. Зеленым цветом на фото отмечены провода, которые нужно будет подключить дополнительно. Цифрой 1 отмечается кабель, передающий положительный заряд, можно проверить при помощи контрольной лампы. Соединение этого провода осуществляется с реле на разъем 20, что касается провода под цифрой 2, то это также плюс и его нужно подключить к реле на ножку 87.
2. Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари. Производится монтаж проводки, на выход с двойным контактом «мама» подключается соответствующий провод (также с выходом «мама» на обоих концах), длина которого должна составлять 30 см.
3. После этих действий нужно вставить кабеля с одиночными контактами типа «мама» в белый разъем на блоке. Что касается разъема с двойной «мамой», то его необходимо вывести из блока и подключить к выходу «папа», который расположен сзади от кнопки открытия багажного отсека.
4. Далее, черный кабель, который отмечается цифрой 3 и идет от выхода 87, следует провести от верхней части БП, этот провод является минусом. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на 10. Кабель, который отмечается цифрой 4, обеспечивает активацию и деактивацию оптики.

Есть несколько вариантов, откуда можно проложить кабель управления противотуманками:

Как вариант — от габаритный огней напрямую, без использования переключателя. В этом случае противотуманная оптика будет автоматически включаться вместе с габаритными огнями.

1. Еще один вариант — от тех же габаритных огней последовательным образом, но уже с использованием переключателя. В данном случае, на регулятор переключения противотуманными фонарями будет поступать напряжение. Однако включаться оптика будет только в случае нажатия на кнопку.
2. Еще один вариант — от системы зажигания через переключатель. То есть когда водитель будет включать зажигание, на переключателе оптики будет присутствовать плюс. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.
3. В моторном отсеке следует отключить провода, который подводятся к регулятору контроля жидкости и расширительному бачку омывателя. Чтобы сделать это, выкрутите гайку фиксации омывателя и демонтируйте колодку с проводами, которая расположена под левым лонжероном.
4. Для разъему Ш-1 вам потребуется три кабеля — один желтый и два черно-желтых.
5. После этого нужно будет отрезать два куска от желтого кабеля — их следует протянуть в салон транспортного средства. Проводка тщательно зачищается, к ней подключаются клеммы типа «папа». Выполнив эти действия, разъемы нужно подключить к колодке таким образом, чтобы отмеченный кабель подключился с черно-желтым проводом. Далее, колодку необходимо соединить и придать к жгуту два кабеля желтого цвета. Сделав это, бачок омывательного устройства можно установить на место.
6. После этого вам понадобятся еще два отрезка провода, для каждого должна составлять 0.5 м. К этим проводам необходимо подключить клемму под массу, после чего зафиксировать ее к шпильке вместе с кабелем массы от оптики.
7. Кабель от ПТФ нужно протянуть от переднего лонжерона и вывести туда, где будет фиксироваться сам фонарь. К каждому из кабелей необходимо подключить клемму массы.
8. После этих действий скобы монтируются на сам бампер, а на провода подключаются колодки клеммы. Завершающим этапом будет монтаж лампочек в фонари (автор видео — канал proVAZ-2110).

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
2. Лампу для контроля за процедурой.
3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
5. 8 штук разъемов по типу «мамы».
6. Изолента.
7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

2. Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.

3. Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.

4. Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.

5. На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.

6. В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

7. Реле крепится в моторном отсеке автомобиля.

8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.

9. К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Основные аспекты настройки

Настройка и регулировка освещения включает в себя несколько этапов:

1. Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
2. После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
3. Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
4. Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
5. После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.

Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).

Прежде чем давать советы относительно того, какие противотуманные фары лучше для ВАЗ 2110, следует вспомнить, какую роль они должны играть на легковом автомобиле. А для этого нелишним будет обратиться к законодательным документам, в частности к ГОСТ и требованиям ЕЭК ООН.

Дело в том, что в магазине автозапчастей вы должны четко представлять для себя, какие именно световые приборы вам нужны для установки на автомобиль.

Ведь туман – это погодное явление, существенно снижающее видимость всех участников дорожного движения:

• попутный и встречный автотранспорт;
• пешеходы, домашние животные;
• дорожная разметка и дорожные знаки;

что напрямую влияет на безопасность. А физические свойства тумана таковы, что вне зависимости от типа фары и установленной лампы (ксенон, галоген или светодиод), содержащиеся в воздухе капли воды будут преломлять и рассеивать световой поток.

Российский ГОСТ

В настоящее время ГОСТ 8769-75 регулирует порядок установки и эксплуатации внешних световых приборов на транспортных средствах, эксплуатируемых на дорогах общего пользования.

Согласно раздела 2.3 указанного ГОСТа, ПТФ могут:

1. устанавливаться на легковом автомобиле только попарно;
2. располагаться не выше головного света фар, но и не ниже 25 см от дорожного полотна;
3. не выступать за габариты авто, и при этом, располагаться не дальше 40 см от габаритов передних крыльев;
4. светить одинаковым для каждой фары светом.

ЕЭК ООН

Поскольку на территории России и стран СНГ эксплуатируются автомобили зарубежного производства, то установленные на них световые приборы подчинены требованиям ЕЭК ООН. Соответственно, что и продукция иностранных производителей, в частности комплекты ПТФ для установки на ВАЗ 2110, должны отвечать указанным требованиям.

Также данные правила регламентируют форму светового пятна для:

1. фар ближнего света с обычной или галогенной лампой (на рисунке А);
2. фар ближнего света с газоразрядным источником света (на рисунке – Б).

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

1. какая торпеда стоит на вашем автомобиле;
2. есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

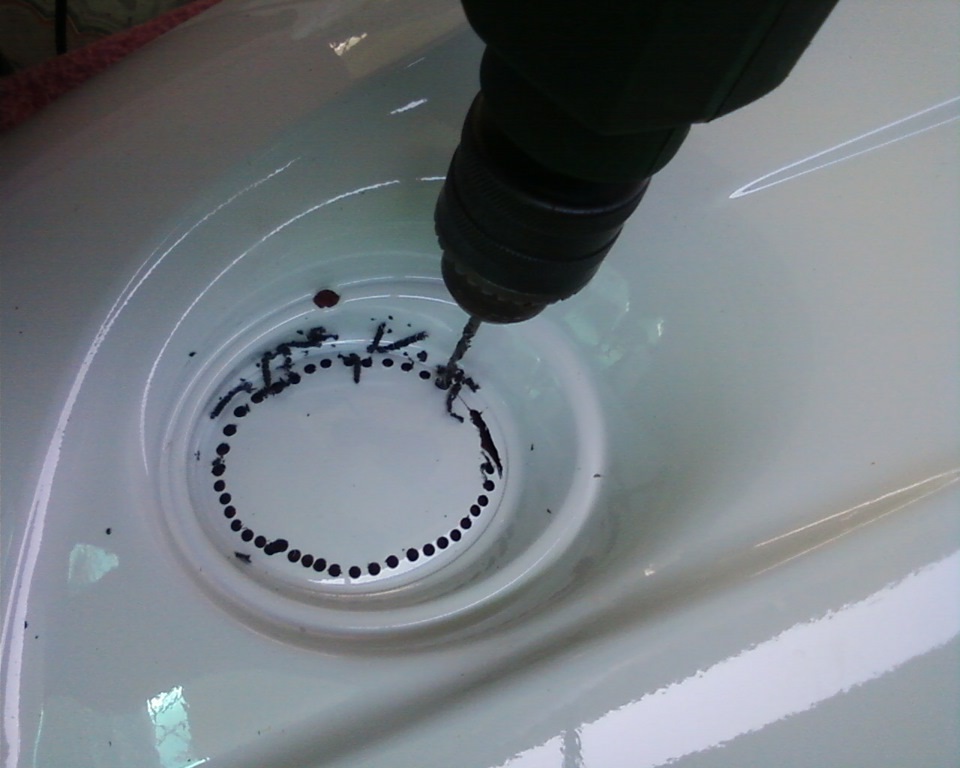

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

противотуманные фары ваз 2110 установка снаружи

1) Снимаем заглушки в бампере, чтобы вставить фары.

Снимаем заглушки в бампере.

2) Устанавливаем облицовку противотуманки.

3)Прикручиваем крепления двумя саморезами.

Прикручиваем крепления ПТФ саморезами.

4) Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Подключаем провода соединив разъемы “папа”-“мама”.

Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

1) выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2) необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы типа «мама», а также колодки и рамки для фар.

3) Под капотом отсоединяем провода, идущие к датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4) В разъеме Ш-1 нам нужны три провода: два желто-черных и один желтый.

5) Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода, крепим к ним широкие клеммы типа «папа», после этого вставляем их в колодку, чтобы помеченный провод соединился с желто-черным. Соединяем колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6) Далее берем еще два куска провода длиной 50см каждый. Крепим к ним клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7) протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9) Вставляем лампочки в фары.

10) Присоединяем желтый провод к лампочке, а черный к корпусу.

На всю процедуру установки ПТФ уходит около двух часов.

2) Берем колодку ПТФ, и протягиваем красный провод до черного ящика (ЧЯ), подсоединяем его к колодке реле №85.

Вот этот самый провод.

3) Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся на колодке реле.

4) Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

Контакт номер пять.

5) Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6) Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

Подключаем к контакту №1 колодки Ш-1.

7) К контакту №6 колодки Ш-1 подключаем при помощи желто-черного провода правую фару.

Подключаем правую фару.

Вставляем колодку Ш-1 в разъем.

Подключенная колодка Ш-1.

9) Колодку реле размещаем на задней стенке черного ящика.

10) Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

Сверху мы видим тот самый провод.

11) Соединяем два белых провода. Один от колодки ПТФ, а другой – от переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

Соединяем белые и черные провода коннекторами.

12) Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

Возвращаем провода и кнопку в корпус.

13) Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от контакта №9 подключаем к индикатору включения противотуманных фар через колодку.

Подключаем провода через колодку.

14) Вставляем кнопку в панель.

Проверяем работу подсветки.

Проверяем работу индикатора.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

Сначала лампочки H1 устанавливаем в крышку от пластиковой бутылки. Затем, при помощи герметика, в фару.

Лампочка установленная в крышку от бутылки.

Часто встречаются автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно даже узаконить ксенон при оформлении документов на авто.

Устанавливаем лампочку при помощи герметика в фару.

Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Ксеноновые противотуманки с линзами.

Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот.

На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Не горит одна противотуманка на ВАЗ-2110

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

1. Предохранитель . При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.

За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.

Находим идущие от фар провода с колодками и проверяет их состояние.

Не горят сразу две противотуманки

Если такое произошло, допустить перегорания сразу двух ламп или двух предохранителей невозможно. Скорее всего, причину стоит искать в другом:

1. Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.

Разъемы расположены с обратной стороны монтажного блока.

Реле ПТФ может просто висеть на проводах.

Общие рекомендации

А питание может отбираться либо с замка зажигания, либо с выключателя габаритных огней, что нежелательно, поскольку можно вместе с включёнными габаритами оставить включёнными ПТФ, а это приведёт к разрядке аккумулятора. Удачных всем поисков, светлых и ровных дорог!

Особенности ПТФ отличие от головных фар

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Читать дальше: Проверить машину по вин коду на штрафы

Схема подключения противотуманных фар.

Согласно заводской схеме подключения противотуманные фары включаются после включения габаритов. При это можно оставить включенные фары при заглушенном двигателе, что приведёт к разрядке аккумулятора. Для предотвращения этой ситуации лучше подключить провод управления реле к выводу от замка зажигания (на схеме красным). Но если Вы хотите оставить включение совместно с габаритами, то вывод 30 реле лучше всего соединить с проводом получающим питание через замок зажигания. При этом надо учитывать, что увеличится нагрузка на замок зажигания.

1 — лампы габаритного света в блок-фарах 2 — монтажный блок 3 — переключатель наружного освещения 4 — выключатель зажигания 5 — контрольная лампа наружного освещения в комбинации приборов 6 — лампы габаритного света в наружных задних фонарях 7 — лампы стоп-сигнала во внутренних задних фонарях 8 — фонари освещения номерного знака 9 — выключатель освещения приборов 10 — выключатель света заднего хода 11 — выключатель стоп-сигнала 12 — блок бортовой системы контроля 13 — лампы света заднего хода во внутренних задних фонарях К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле) А — к источникам питания В — к лампам освещения приборов

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2110, 2111 и 2112

1 — лампы указателей поворота в блок-фарах 2 — монтажный блок 3 — выключатель зажигания 4 — выключатель аварийной сигнализации 5 — боковые указатели поворота 6 — лампы указателей поворота в наружных задних фонарях 7 — переключатель указателей поворота 8 — комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации К3 — реле-прерыватель указателей поворота и аварийной сигнализации А — к источникам питания

Дорогие Драйвчане, вчера приобрел евро панель.И первым делом встал вопрос как мне используя свою старую проводку установить панель на которой имеются кнопки от Ваз 2114\15.Облазив весь интернет в поисках переходников с моих старых кнопок на новые я не чего не нашел обложив себя кучей справочников начал изобретать велосипед.Используя информацию в просторах интернета и электро схем создал что то удивительное=)

1)Выключатель наружного освещения от Ваз 2114\15

переходник для подключения.

2)Кнопка Противо Туманных Фар передняя Ваз 2114\15.

переходник для подключения.

3) Кнопка Противо Туманны Фар задняя Ваз 2114\15.

переходник для подключения.

4) Кнопка обогрева заднего стекла Ваз 2114\15.

переходник для подключения.

Все остальные кнопки у меня стандартные будут стоять.Удачи всем! Может кому то пригодиться, а то в интернете мало информации для замены старой панели на евро=)

противотуманные фары ваз 2110 установка снаружи

1) Снимаем заглушки в бампере, чтобы вставить фары.

2) Устанавливаем облицовку противотуманки.

3)Прикручиваем крепления двумя саморезами.

4) Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

1) выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2) необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы типа «мама», а также колодки и рамки для фар.

3) Под капотом отсоединяем провода, идущие к датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4) В разъеме Ш-1 нам нужны три провода: два желто-черных и один желтый.

5) Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода, крепим к ним широкие клеммы типа «папа», после этого вставляем их в колодку, чтобы помеченный провод соединился с желто-черным. Соединяем колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

7) протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

9) Вставляем лампочки в фары.

10) Присоединяем желтый провод к лампочке, а черный к корпусу.

На всю процедуру установки ПТФ уходит около двух часов.

2) Берем колодку ПТФ, и протягиваем красный провод до черного ящика (ЧЯ), подсоединяем его к колодке реле №85.

3) Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся на колодке реле.

4) Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

5) Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6) Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

7) К контакту №6 колодки Ш-1 подключаем при помощи желто-черного провода правую фару.

8) Вставляем колодку Ш-1 в разъем.

9) Колодку реле размещаем на задней стенке черного ящика.

10) Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

11) Соединяем два белых провода. Один от колодки ПТФ, а другой – от переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

12) Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

13) Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от контакта №9 подключаем к индикатору включения противотуманных фар через колодку.

14) Вставляем кнопку в панель.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

Сначала лампочки H1 устанавливаем в крышку от пластиковой бутылки. Затем, при помощи герметика, в фару.

Часто встречаются автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно даже узаконить ксенон при оформлении документов на авто.

Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

Постоянно вносимые изменения АвтоВАЗом в свои конвейерные модели приводят к тому, что при детальном ознакомлении одинаковые по документации авто имеют существенные отличия. Например, не все заводские ВАЗ 2110 имеют противотуманные фары (ПТФ).

И у владельцев возникают вопросы относительно того, что необходимо сделать, чтобы подключить их своими руками? В данной статье речь пойдет о том, может ли «пережить» подключение противотуманных фар ВАЗ 2110 без разборки передней части автомобиля и панели приборов.

Автор:

Гaличeв Илья Виктoрoвич
