Схемы электрооборудования автомобилей лада ваз 2108, ваз 2109

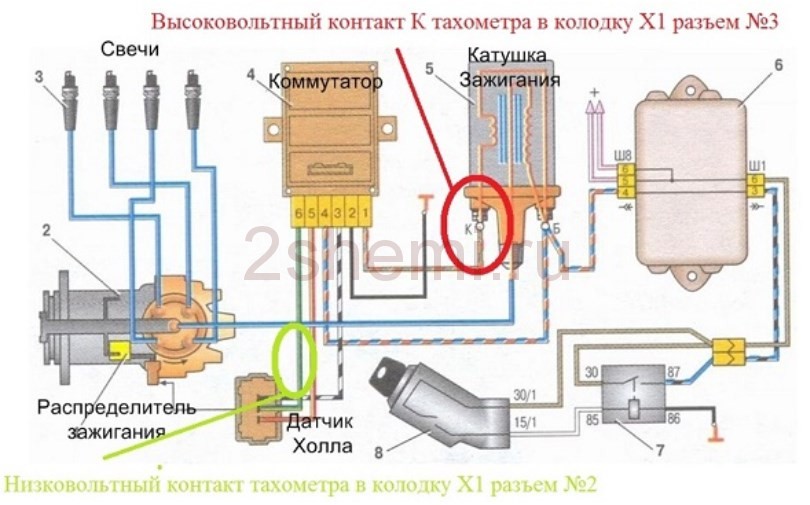

Схема зажигания авто ВАЗ 2108

На автомобилях ВАЗ 2108 применяется бесконтактная система зажигания. Прерыватель в ней отсутствует, а моментом искрообразования управляет электроника. Ниже приведена ее электросхема и описание основных элементов.

1. Аккумуляторная батарея. Обеспечивает подачу электрического тока при запуске двигателя.
2. Генератор. Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.
3. Монтажный блок предохранителей и реле. Служит для коммутации проводов низкого напряжения, в частности системы зажигания.
4. Катушка зажигания. Выдает ток высокого напряжения на распределитель зажигания.
5. Коммутатор. Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.
6. Датчик Холла. Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.
7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания. Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).
8. Высоковольтные провода (бронепровода). Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.
9. Замок зажигания. Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.
10. Реле зажигания. Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.
11. Свечи зажигания. Служат для образования искры в цилиндрах двигателя.

Одним из важнейших элементов схемы является фотоэлектрический датчик Холла, встроенный в распределитель зажигания. С его помощью БСЗ (бесконтактная система зажигания) фиксирует положение распределительного вала двигателя и определяет момент искрообразования.

При запуске двигателя автомобиля и в процессе дальнейшей его работы датчик Холла в нужные моменты времени вырабатывает электрические импульсы, необходимые для образования искры в определенные моменты времени. Затем эти импульсы поступают на электронный коммутатор, который усиливает их и передает на высоковольтную катушку.

Схема реле и предохранителей 2108

Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар VAZ 2108; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители VAZ 2108, F1 — F20 — Запасные предохранители.

Модификации автомобиля

ВАЗ-2108. Базовая модель автомобиля, на нее устанавливался карбюраторный двигатель объемом 1,3 литра, оснащалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21081. Модификация автомобиля с дефорсированным двигателем объёмом 1.1 литра и 4-х ступенчатой коробкой передач.

ВАЗ-21083. Модификация автомобиля с карбюраторным двигателем объёмом 1.5 литра. На данный автомобиль устанавливали 5-ступенчатую коробку передач.

ВАЗ-21083-00. Модификация автомобиля ВАЗ-21083 в стандартной комплектации, индекс такой длины начали присваивать с 2001 года.

ВАЗ-21083-01. Модификация автомобиля ВАЗ-21083 в комплектации «норма».

ВАЗ-21083-02. Модификация автомобиля ВАЗ-21083 в комплектации «люкс».

ВАЗ-21083-20. Модификация ВАЗ-21083, но с инжекторным, 1.5 литровым двигателем. На автомобиль устанавливалась 5-ступенчатая коробка передач.

ВАЗ-21083-21. Как и предыдущая модель, но в комплектации «норма».

ВАЗ-21083-22. Модификация автомобиля ВАЗ-21083 с инжекторным двигателем и 5-ступенчатой коробкой передач в комплектации «люкс».

ВАЗ-21083-37. Спортивная модель с инжекторным двигателем объёмом 1.5 литра и 5-ступенчатой коробкой передач. Разработана для участия в НГС «Кубок Лада»

ВАЗ-210834 «Тарзан». Прототип полноприводного внедорожника, разработанный в 1998 году на основе модели 21083. Автомобиль делался следующим образом, на раму автомобиля ВАЗ-21213 «Нива», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка посадили кузов от ВАЗ-21083. Места стыка рамы с кузовом закрыли пластиковыми накладками, которые похожи на пороги. Так же были увеличены колесные арки, на которые поставили накладки, изменились бамперы.

ВАЗ-21084. Опытно-промышленная партия автомобилей с двигателем увеличенного объема 1,6 литра. Это был двигатель ВАЗ-21083, но с увеличенным по высоте блоком на 1,2 миллиметра, в котором была несколько изменена головка и установлены новый коленчатый и распределительные валы. Так же была видоизменена поршневая, новые поршни были обрезаны на 1,8 миллиметра по высоте, а их диаметр составлял 82 миллиметра.

ВАЗ-21085. Модификация с инжекторным 16-клапанным двигателем от ВАЗ-2112 объёмом 1500 см3 и мощностью 92 лошадиные силы. Автомобиль комплектовался 5-ступенчатой коробкой передач.

ВАЗ-21086. Экспортная ВАЗ-2108 с правым рулем для стран с левосторонним движением.

ВАЗ-21087. Экспортная дефорсированная модификация ВАЗ-21081 для стран с левосторонним движением.

ВАЗ-21088. Экспортная модификация модели ВАЗ-21083 с правым рулем.

ВАЗ-2108-91. Модифицированная «восьмерка» с двухсекционным роторно-поршневым двигателем ВАЗ-415, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2108 ИКС. Разработка данной модификации началась в 1985 году по заказу Аэрофлота. Всего было выпущено 10 автомобилей, которые были предназначены для измерения коэффициента сцепления взлетно-посадочной полосы. На основе полученной информации прогнозируется дистанция торможения воздушных судов, а в случае мокрой взлетно-посадочной полосы — и скорости начала аквапланирования. Данные этих замеров диспетчер передает на борт самолёта, заходящего на посадку.

Чем грозят неисправности в зажигании

Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.

Предлагаем более подробно ознакомиться с неполадками:

1. Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
2. Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
3. При работе на холостом ходу силовой агрегат троит, работает неравномерно.
4. ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
5. Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.

При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Особенности проводки 2108 низкая панель

Автомобиль ВАЗ 2108 с низкой панелью имеет свои особенности проводки, которые важно учитывать при установке различных электрических устройств. В данной статье рассмотрим основные особенности проводки 2108 низкой панели и дадим рекомендации по ее установке

1. Конструктивные особенности

ВАЗ 2108 с низкой панелью имеет своеобразную конструкцию, которая влияет на размещение проводки

Важно знать, что проводка проходит под панелью и закреплена специальными креплениями

2. Места расположения проводки

Проводка в ВАЗ 2108 с низкой панелью проложена в следующих местах:

• под панелью приборов;
• под панелью отопления и вентиляции;
• под панелью кнопок и переключателей;
• под панелью радио и аудиосистемы.

Это важно учитывать при установке электрических устройств, чтобы не повредить проводку и не нарушить работу других систем автомобиля

3. Рекомендации по установке

При установке электрических устройств на низкую панель ВАЗ 2108 следует учитывать следующие рекомендации:

1. Не перешивать проводку без необходимости.
2. Тщательно прокладывать проводку, чтобы избежать повреждений и коротких замыканий.
3. Использовать крепления, предназначенные для закрепления проводки под панелью.
4. При подключении новых электрических устройств, следует обращаться к схеме проводки автомобиля и соблюдать указанные параметры.
5. При необходимости проводить дополнительные проходы для проводки, следует соблюдать рекомендации по безопасному монтажу и устанавливать защиту от непредвиденных ситуаций.

Соблюдение данных рекомендаций позволит провести установку электрических устройств на ВАЗ 2108 с низкой панелью без повреждения проводки и сохранения нормальной работы автомобиля.

Схема электрооборудования ВАЗ-2109 с низкой панелью

(Сделайте клик по картинке, для открытия в большом размере)

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)(Сделайте клик по картинке, для открытия в большом размере)

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота;  50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)
* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Схемы соединений стартера автомобилей ВАЗ 2108, 2109, 21099

Ниже приведены две схемы электрических соединений стартеров 29.3708 и 5712.3708 автомобилей ВАЗ 2108, 2109, 21099. Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1(Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1(Х1) монтажного блока (вывод 8), далее колодка Ш5(Х5) (вывод 4), реле включения стартера (вывод 85).Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

Электрическая схема включения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Электрическая схема включения стартера 5712.3708 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— В электрической цепи стартера применяется реле включения 111.3747-10.

Еще статьи по стартерам автомобилей ВАЗ 2108, 2109, 21099

— Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Устройство стартера 5712.3708 автомобилей ВАЗ 2108, 2109, 21099

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Снятие тягового (втягивающего) реле стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Основное электрооборудование автомобиля

Электропитание систем автомобиля осуществляется двумя способами, от аккумулятора, при выключенном двигателе, а при его включении, от генератора. Модификации автомобиля ВАЗ незначительно отличаются по составу электрических компонентов, это в большинстве случаев:

• система зажигания;
• стартер;
• генератор;
• монтажный блок;
• световая и звуковая сигнализация, освещение;
• ʺдворникиʺ, стеклоподъемники;
• обогрев стекол, отопление салона;
• панель приборов.

Замена монтажного блока

Ремонт плат монтажного блока не каждому под силу, его легче заменить полностью. Замена защитных элементов проста, а все предохранители и реле промаркированы, что значительно облегчает их переустановку. В крайнем случае на автомашине ВАЗ 21093, схема электрооборудования поможет разобраться в деталях. Монтажный блок установлен под капотом слева, возле ветрового стекла.

Инструкция по замене:

• открыть капот, и отжав защелки, снять крышку футляра;
• сдвинуть резиновую накладку и отсоединить верхнюю часть проводов;
• убрать крепежные гайки;
• аккуратно достать блок, на возможную длину проводов, и разомкнуть нижнюю колодку с проводами;
• установить новый блок в обратном порядке;
• произвести проверку работы узла.

Перед отсоединением проводов обязательно промаркировать колодки во избежание путаницы.

Замена стартера

Стартер на автомобилях ВАЗ серии 2109 помещен на картер сцепления. Несмотря на некоторые конструктивные различия стартеров, их установочные размеры на всех сериях унифицированы.

Для замены детали, предварительно освободить отрицательный зажим АБ, далее:

• разомкнуть соединение тягового реле;
• убрать фиксирующую гайку и отсоединить провод от контакта тягового реле;
• убрать защиту картера, освободив от болтов;
• фиксацию стартера демонтировать снизу моторного отсека;
• повторить операцию сверху стартера;
• вынуть стартер, в обратной последовательности установить новый элемент.

Замок зажигания, замена и проверка исправности

Для оценки исправности замка, необходимо проверить его работу во всех положениях ключа. Для ВАЗ 21093 или для модификации с инжекторным двигателем ВАЗ 21093i, схема электрооборудования подскажет, какие цепи должны работать при различных положениях ключа.

Перед проведением работ, отрицательный провод освобождается от клеммы АБ, далее:

• убираются держатели нижнего кожуха на рулевой колонке;
• лицевая пластина замка и кожух снимаются;
• демонтируется кожух в верхней части колонки;
• жгут с проводами и контакты замка, размыкаются;
• реле зажигания открепляется;
• ключ устанавливается на «0» и снимаются скоба и замок, предварительно освобожденные от крепежных болтов;
• производится установка новой детали в обратном порядке.

При отсутствии головок у крепежных болтов, держащих замок зажигания на рулевой колонке, аккуратно их высверлить или сбить молотком.

В некоторых случаях хватает смены контактной группы в замке зажигания, для этого:

• снять замок, как изложено выше;
• освободить от крепления защиту замка;
• облицовка снимается при отжатии пластмассовых защелок;
• снять контактную группу;
• произвести замену и собрать в обратном порядке.

Проверить работоспособность авто при всех положениях ключа.

Замена свечей зажигания

В любом автомобиле, для его оптимальной эксплуатации рекомендуется пользоваться оригинальными свечами зажигания.

ВАЗ 2109 и его модификации оснащены 4-цилиндровым двигателем, соответственно имеют 4 свечи зажигания.

Последовательность замены:

• обязательно отключить провод от «минуса» аккумулятора;
• снять высоковольтные провода со свечей и очистить сами свечи и пространство вокруг от грязи;
• вывернуть свечи из блока цилиндров;
• произвести поверхностный осмотр элементов, при повреждении изоляторов или электродов, свечи подлежат замене (осмотр свечей может многое сказать о состоянии двигателя нормально, если они серовато-коричневого цвета);
• просвет между электродами замерить круглым щупом (для карбюраторного двигателя стандарт составляет 0,7—0,85 мм, для инжекторного двигателя 1,0—1,13 мм);
• в случае необходимости подрегулировать зазор подгибом бокового электрода;
• очищенные и подрегулированные свечи установить на место, прикрутив сначала рукой и затянув до нужного усилия ключом.

Замена свечей рекомендуется после пробега более 15 000 км. Следует остерегаться поддельных изделий, это может привести к инцидентам в пути.

Признаки ʺсамопальнойʺ свечи:

• упаковка отсутствует или ее полиграфия с дефектами контуров;
• криво установлен цилиндрический электрод или его поверхность имеет изъяны;
• боковой электрод приварен криво, а его грани перекошены;
• на изоляторе свечи надпись смазана;
• слишком низкая цена.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

1. ДПДЗ (датчик положения дроссельной заслонки);
2. ДПКВ (датчик положения коленчатого вала);
3. ДТ (датчик температуры);
4. ДСА (датчик скорости автомобиля);
5. Клапан продувки адсорбера;
6. ДМРВ (датчик массового расхода воздуха);
7. ДД (датчик детонации) и другие.

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

• 1 — четыре форсунки;
• 2 — свечи 2109;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

Автор:

Гaличeв Илья Виктoрoвич
