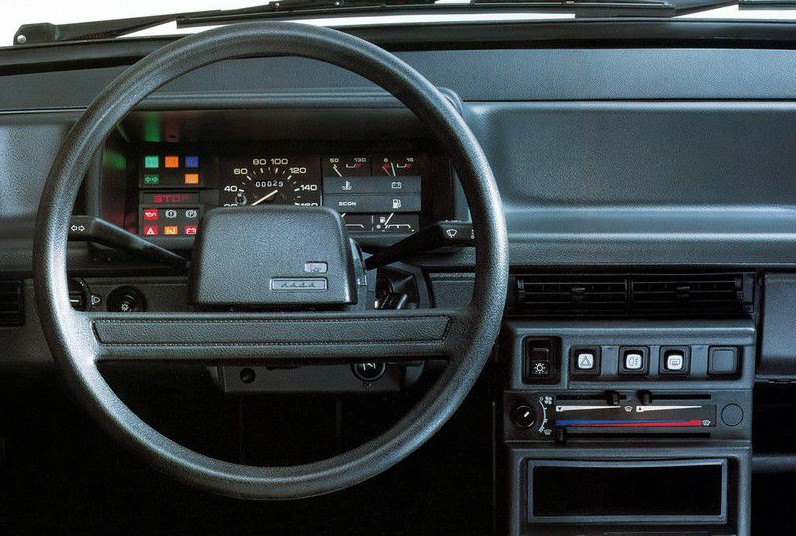

Панель приборов на ваз 2108

Инструкция по установке панели нового образца

Если вы хотите заменить низкую приборку на более совершенную, высокую, то вам в любом случае придется менять всю центральную консоль.

Инструкция по снятию и установке выглядит так:

1. Для начала следует обесточить бортовую сеть, для этого отключите аккумуляторную батарею, демонтируйте рулевое колесо, а также подрулевые переключатели и замок зажигания. Нужно будет отключить и реле зажигания.
2. Далее, выкрутите два болта, которые крепят козырек контрольного щитка, демонтируйте его.
3. Теперь нужно сжать пружинка и извлечь сам щиток из центральной консоли. Отключите все провода и разъемы, подключенные к приборке, в том числе трос спидометра, шланг от эконометра, тросик одометра. После этого приборку можно убрать в сторону.
4. Затем снимите регулятор от гидрокорректора света оптики, ручки выключателя освещения приборки, а также регуляторы печки салона и вентилятора. Чтобы сделать это, регуляторы следует потянуть на себя.
5. После этого выкрутите по два болта крепления накладки центральной панели на бокам, саму накладку можно сдвинуть на себя. Затем нужно отсоединить разъемы.
6. Теперь ключ в замке следует провернуть в положение «0», это позволит отключить противоугонную системы. К самому замку подключен разъем с проводами, его надо отсоединить. Далее, выкрутите две гайки, а также два болта, после чего можно демонтировать трубу рулевой колонки с выключателем.
7. Извлеките ручку подсоса, расположенную под приборной. Потяните ее на себя таким образом, чтобы вы могли почувствовать тягу. Вам надо выкрутить два болтика, которые крепят направляющую тягу заслонки, после чего подсос можно демонтировать.
8. Теперь можно выкрутить еще четыре винта, которые фиксируют панель управления печкой в авто. Выкрутите болты, расположенные сбоку от щитка по обеим сторонам. Также выкрутите болты нижнего крепления консоли с гайками, которые фиксируют выключатель освещения контрольного щитка и гидрокорректора оптики. Для этого потребуется ключ-головка на 22, он должен быть высоким.
9. После выполнения этих действий надо выкрутить болт, который фиксирует центральную консоль, в бардачке. Затем вам останется только открутить по одному болту по бокам, крепящих центральную консоль. Саму консоль после этого можно демонтировать.
10. Что касается установки новой высокой панели с приборкой, то этот процесс не представляет собой особых трудностей. Все размеры в точки крепления на кузове совпадают, однако эта процедура также имеет свои особенности. Чтобы произвести установку новой консоли, вам потребуется соответствующий жгут с проводкой. Если вы будет использовать уже имеющийся жгут, то в нем надо будет переставить клеммы с учетом схемы подключения. Кроме того, надо будет поменять и тросы подводящие к отопителю, на более удлиненные, то же самое касается и тросика спидометра. При установке новой консоли потребуются и другие боковые накладки на стойки крыши, их надо установить перед тем, как вы поставите консоль. Поскольку в новой приборной панели не будет использоваться расходомер, трубку от него надо будет заглушить. Кроме того, сигнал на тахометр нужно будет подать от провода К на катушке, который подсоединяется к скобе кабеля датчика оборотов.
11. Непосредственно перед установкой следует перебрать новую консоль, а места соединений воздуходувов перемотать изолентой и желательно проклеить поролоном или антискрипом. Надо поменять и поролон отопителя, поскольку старый уже не сможет выполнять свои функции. Также убедитесь в том, что подсос сможет полностью закрываться и помните о том, что тросик от нового спидометра следует поставить перед тем, как вы установите консоль. Процедура сборки начинается с прокладки нового жгута с проводкой и подключения всех разъемов. Прежде чем окончательно все собрать, включите приборную панель и проверьте, как работают все индикаторы и датчики. После этого консоль можно ставить на место.

Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?

1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.

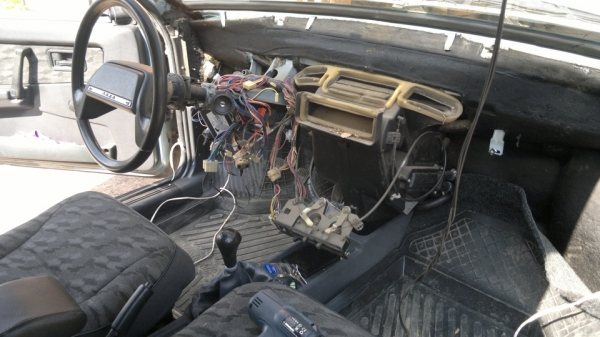

Всем привет ! В видео я демонтирую панель приборов

для замены радиатора печки, и последующей проклейки панели.

Снятие козырька панели приборов ВАЗ 2109

Снятие

козырькапанели приборов и проклейка панели чтобы не скрипела и не тарахтела наВАЗ 2109 (высокая пане…

3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).

Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!

Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).

Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными “литыми” дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму “Нивы”, на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 “Нива”.

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией “девятки”. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

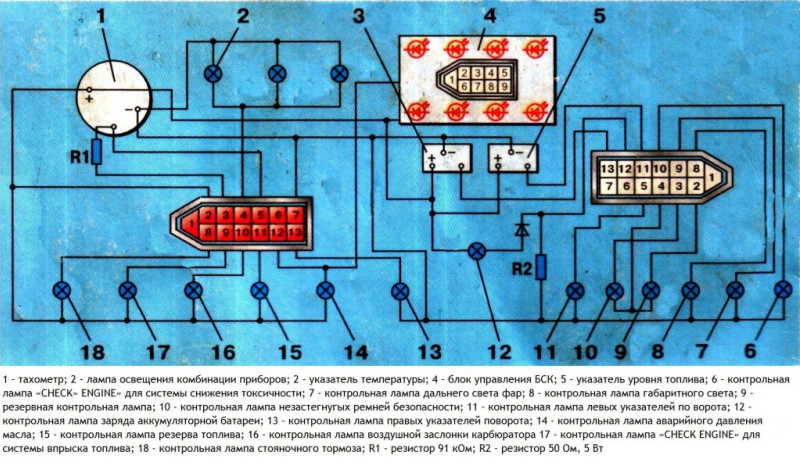

Электросхема приборов на панели

У Ваз 2109 электрические схемы размещены методом печатного монтажа на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы штекеров можно условно разделить на:

• БСК;
• освещение, габариты;
• характеристики работы узлов.

Условная нумерация гнезд отличается от стандартного расположения. Верхний штекер имеет номер 1, затем идет продолжение нумерации вниз по правой стороне, продолжаются цифры сверху по левой стороне. Клеммы БСК имеют горизонтальное положение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с евровариантом торпеды и высокой, блоки разъемов располагаются горизонтально. Если смотреть от багажника, то вверху БСК, справа 13 гнезд освещения, слева показатели работы узлов.

Бортовая система контроля

БСК создана на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает во время движение контролировать состояние тормозных колодок и уровни жидкости в узлах. На панель выведены датчики уровня:

• тормозной жидкости;
• масла;
• охлаждающей жидкости;
• омывающей.

Кроме этого реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках

В нормальном состоянии индикаторы не светятся и не привлекают к себе внимание

Все лампочки БСК загораются в момент включение зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда контролируемый элемент приближается к критическому уровню, точнее минимальному для нормальной работы конкретного узла. Меры надо принимать незамедлительно, поскольку запас на сигнал лампы приборной доски не предусмотрен.

Бортовая система контроля значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах и предупреждает о возникновении критической ситуации. Но она не исключает необходимость проверки уровней масла и тормозной жидкости перед выездом из гаража, регулярной профилактики тормозов и смены накладок до того, как они сотрутся.

Главные показатели

У Ваз 2109 панель приборов, схема электрическая на плате, имеет разные по цвету разъемы выводных штекеров. К красному подключены датчики, которые являются самыми важными для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

• уровень горючего в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• аварийное давление в системе;
• уровень заряда аккумулятора;
• впрыскивание топлива;
• тахометр.

В эту группу разъемов подключается и лампа показателей поворотов направо и резисторы. У старых моделей до 1995 года Ваз 2109, схема электро не имеет разъемов БСК, поэтому распределений ламп несколько иное и включает некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и аварийной сигнализации.

Осветительные приборы и габариты

К белому разъему выводных штекеров подключены в основном датчики, которые сигнализируют о работе осветительных приборов, это лампы:

• наружного освещения;
• противотуманных фар;
• габаритов;
• аварийного освещения;
• дальнего света;
• показателей поворотов;
• стопов;
• фар движения на задней скорости;
• обогрева заднего стекла.

В эту группы гнезд входит и подключение таких показателей, как непристегнутые ремни и регулировка токсичности впрыскивания, показатели включения поворотов налево в момент начала движения.

Снятие

Ознакомившись с устройством высокого щитка приборов ВАЗ 2109, многие наверняка задумаются над проблемой его снятия.

Причин для демонтажа панели более чем достаточно:

• Ремонт, модернизация системы отопления;
• Ремонт кузова;
• Заменить старую панель на новую;
• Автомобильная краска;
• Шумоизоляция и др.

Процесс демонтажаНельзя сказать, что снятие панели — сложный процесс. Основная проблема – это время, которое необходимо потратить на работу. Задача требует концентрации и повышенного внимания, чтобы демонтировать все элементы, агрегаты, накладки.

Процесс выглядит так.

1. Снимите сам руль, иначе он будет вам сильно мешать при разборке панели.
2. Вытяните воздушную заслонку карбюратора. Инжекторные двигатели такого элемента не имеют. Затем снимите пластиковую ручку с приводного стержня.
3. После этого декоративная накладка консоли снимается. Для этого достаточно открутить два фиксирующих винта по бокам.
4. Разобрать пепельницу, снять прикуриватель с посадочного места.
5. Снимите ручку, которая управляет скоростью вращения двигателя вентилятора.
6. Отверткой подденьте рычажки отопителя салона, что позволит снять эти декоративные элементы.
7. Отсоедините колодку проводов от переключателя режимов вентилятора печки.
8. Отсоедините два шнура питания подсветки панели управления духовки от разъемов.
9. Теперь придется избавиться от нескольких декоративных кнопок управления — гидрокорректором фар, управлением подсветкой приборов.
10. Следующий шаг – демонтаж гидрокорректора и самого диммера. Вам понадобится торцевой ключ, размер которого соответствует используемым монтажным гайкам. Открутите их и вставьте. Чуть позже их можно будет вынуть.
11. С левой и правой стороны сняты дефлекторы обогрева боковых стекол.
12. Здесь с помощью крестообразной отвертки нужно открутить с каждой стороны по фиксирующему винту, который держит накладку верхней панели.
13. Снимите выключатель наружного освещения на приборной панели. Для этого аккуратно подденьте переключатель плоской отверткой и вытащите его. Не тяните сильно, поскольку переключатель ограничен длиной используемых проводов. Отсоедините блок питания с проводами от выключателя и отложите в сторону. Блок все еще может быть вставлен внутрь панели.
14. Если у вас есть звуковая система, удалите радио. Теперь снимаем штатный разъем с магнитолы. Конечно, если он у вас остался.
15. Отвинтите центральный кронштейн от накладки панели.
16. Начнем со снятия крышки приборной панели. Перед этим обязательно ослабьте защелки под приборной панелью. Делается это парой плоских отверток. Вставьте инструмент в края и нажмите вниз. Выполняя движения вверх, панель поднимается, а затем полностью снимается.
17. Лайнер демонтируется, но это только полдела. Кроме того, вы можете легко отключить шнур питания от прикуривателя и подсветку прикуривателя.
18. Кроме того, без особых проблем отсоединяются провода от сигнала тревоги и фонового освещения аварийки.
19. Не забудьте снять декоративную накладку с переднего динамика и переключателя обогрева стекла, а также с переключателя задних противотуманных фар. Если у вас также есть динамик, вам нужно будет разобрать его.
20. Просуньте руку через отверстие под динамиком, чтобы отсоединить жгут проводов от выключателя противотуманок и обогрева заднего стекла.
21. Комбинация приборов держится на панели двумя фиксирующими винтами, которые необходимо открутить. Потяните его на себя, отверните гайку и снимите гибкий приводной трос со спидометра.
22. Все, жгут проводов от комбинации приборов можно отсоединить и отложить в сторону до особого распоряжения.
23. Проделайте то же самое с замком зажигания — отсоедините колодку с проводами, вытащите из разъема провод массы реле зажигания.
24. Здесь в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только для карбюраторных ВАЗ 2109. Инжекторные версии этим проводом не комплектуются.
25. С каждой стороны панели открутите нижний крепежный винт.
26. Отсоедините шнур питания освещения перчаточного ящика.
27. Отвинтите крепления панели обогрева и сдвиньте ее вниз. Так что панель не будет вам мешать.
28. Демонтируйте крепления тяги управления внутренней духовкой.
29. Открутите все оставшиеся боковые верхние и центральные крепления, после чего панель окончательно можно снять полностью.

Один из многих винтовДальнейшие ваши действия напрямую зависят от причин, по которым вы решили пройти этот непростой путь разборки приборной панели.

снять панель, как видите, процесс не сложный, но хлопотный. Множество деталей, элементов, застежек. Здесь самое главное — внимательно следовать инструкции и не забывать, что разборка — это только половина пути. У некоторых возникают проблемы в процессе сборки.

Описание электрической схемы.

2 – моторедуктор очистителя фары;

3 – противотуманная фара;

4 – звуковой сигнал;

5 – электродвигатель вентилятора системы охлаждения двигателя;

6 – выключатель подкапотной лампы;

7 – датчик включения электродвигателя вентилятора;

8 – разъемы для подключения к датчикам износа колодок передних тормозов;

9 – датчик уровня омывающей жидкости;

10 – электромагнитный клапан включения омыва фар;

11 – электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливался);

12 – электромагнитный клапан включения омыва ветрового стекла;

13 – электродвигатель омывателя стекол;

14 – датчик контрольной лампы давления масла;

15 – концевой выключатель карбюратора;

16 – электромагнитный клапан карбюратора;

17 – датчик уровня масла;

18 – генератор 37.3701;

19 – свечи зажигания;

20 – штепсельная розетка для переносной лампы;

21 – подкапотная лампа;

22 – датчик расхода топлива;

23 – датчик скорости автомобиля;

24 – датчик-распределитель зажигания;

25 – блок управления электромагнитным клапаном карбюратора;

26 – моторедуктор очистителя ветрового стекла;

28 – катушка зажигания;

30 – датчик верхней мертвой точки 1-го цилиндра*;

31 – колодка диагностики*;

32 – реле включения стартера;

33 – выключатель света заднего хода;

34 – датчик указателя температуры охлаждающей жидкости;

35 – аккумуляторная батарея;

36 – реле включения противотуманных фар;

37 – датчик уровня тормозной жидкости;

38 – датчик уровня охлаждающей жидкости;

39 – монтажный блок;

40 – выключатель контрольной лампы стояночного тормоза; 41 – выключатель стоп-сигнала;

43 – лампа освещения вещевого ящика;

44 – электро-двигатель вентилятора отопителя;

45 – дополнительный резистор электродвигателя отопителя;

46 – переключатель вентилятора отопителя;

47 – лампа подсветки рычагов отопителя;

48 – моторедуктор электростеклоподъемника правой передней двери;

49 – моторедуктор блокировки замка правой передней двери;

50 – моторедуктор блокировки замка правой задней двери;

51 – блок управления блокировкой замков дверей;

52 – выключатель зажигания;

53 – маршрутный компьютер;

54 – реле зажигания;

55 – выключатель контрольной лампы воздушной заслонки карбюратора;

56 – выключатель электростеклоподъемника правой передней двери;

57 – выключатель электростеклоподъемника левой передней двери;

58 – подрулевой переключатель;

59 – выключатель освещения приборов;

60 – предохранитель цепи противотуманного света;

61 – выключатель заднего противотуманного света;

62 – контрольная лампа включения заднего противотуманного света;

63 – выключатель противотуманных фар;

64 – контрольная лампа включения противотуманных фар;

65 – выключатель обогрева заднего стекла;

66 – контрольная лампа включения обогрева заднего стекла;

67 – моторедуктор электростеклоподъемника левой передней двери;

68 – моторедуктор блокировки замка левой передней двери;

69 – моторедуктор блокировки замка левой задней двери;

70 – боковые указатели поворота;

71 – выключатель плафона на стойке передней двери;

72 – выключатель плафона на стойке задней двери (на ВАЗ-21083 – не устанавливались);

74 – плафон индивидуального освещения салона;

75 – выключатель наружного освещения;

76 – комбинация приборов;

77 – выключатель аварийной сигнализации;

78 – контрольная лампа включения аварийной сигнализации;

79 – задний фонарь;

80 – колодки для подключения к элементу обогрева заднего стекла;

81 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливался);

82 – фонари освещения номерного знака;

83 – датчик указателя уровня и резерва топлива

Порядок условной нумерации штекеров в колодках:

а – блок-фар, очистителей фар и заднего стекла;

б – коммутатора и блока управления электромагнитным клапаном карбюратора;

в – датчика-распределителя зажигания, датчика скорости и датчика расхода топлива;

г – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);

д – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;

е – задних фонарей (нумерация выводов по порядку сверху вниз);

ж – плафона освещения салона;

з – датчика уровня топлива

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

Передняя половина

Задняя половина

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Электрическая схема ВАЗ 2109

Полная электросхема ВАЗ 2109

* Монтируется на части легковушках.

Описание подключений

Панель приборов подключается через основную шину данных и имеет множество разъемов для подключения индикаторов, кнопок и датчиков. Все подключения осуществляются с помощью плоских ленточных кабелей различной ширины.

Система автоматического кондиционирования включается в сеть при подаче питания на контакт 4 разъема J4 панели приборов. Она подключается к датчикам температуры и давления фреона через разъемы J18 и J19.

Аудиосистема подключается через разъем J5 и требует подключения громкоговорителей к разъемам на задней панели радиоприемника.

Система аварийного прекращения движения подключается непосредственно к панели приборов через разъем J16 и реле находится в блоке управления двигателем.

Сигнализация подключается к панели приборов через разъем J9 и имеет возможность расширения благодаря подключению дополнительных датчиков.

Климат-контроль включается в сеть при подаче питания на контакт 2 разъема J4. Управление осуществляется через разъемы J18 и J19.

Система закрытия дверей ключом подключается к панели приборов через разъем J20 и работает с помощью электромагнитного замка, контролируемого сигнализацией.

Для более детальной информации о подключении конкретных элементов следует обратиться к руководству по эксплуатации и схемам электрооборудования.
