Не горит свет заднего хода на автомобилях ваз 2108, 2109, 21099

Решение проблемы

Сделал себе ключик торцовый удлиненный как мне и посоветовали (длину сделал 65мм и не ошибся) и прикупил новый датчиик который сразу и прозвонил(рабочий)…

Пришел в гараж (о гараже следующая запись) поддомкратил машину и нашел датчик…

Первым делом решил проверить цепь путем перемыкания контактов на колодке… Увы но не с зажиганием ни без него фонари играли в прятки… печалька №1…

Решил не снимая с машины подлезть и проверить работоспособность самого датчика на прозвон… И тут меня ждала засада…ДАТЧИК ПРОЗВОНИЛСЯ а соответственно ОН РАБОЧИЙ!.. печалька №2…

Пошел дальше по цепи и решил на всякий случай проверить предохранитель F16 хотя на него подозрений быть не могло так как все остальное что на нем висит РАБОТАЕТ!..

Пред оказался рабочий… Как я и думал…

И тут я понимаю что проблема кроется в МБ или в цепи после него… Тк колодку на ЗПФ и ЗХ я проверял в тот же вечер как обнаружил темноту то решил идти от нее в обратную сторону к МБ а именно в то место куда мне подсказал 2115-019 (спасибо за наводку) … И ИМЕННО ЗДЕСЬ ТО Я И НАШЕЛ ПРИЧИНУ ОТКАЗА ФОНАРЕЙ ЗАДНЕГО ХОДА!..печалька №3…

место излома проводов из-за потертости о металл

2 из 6 перетерты а у остальных нарушена изоляция

Что делать?.. надо мотать и сращивать…

Но тк как «конструкторы» АвтоВаза запихнули провода в ГОФРУ НАД УСЛИТЕЛЕМ ДА ЕЩЕ И В НАТЯГ то мной принято решение выдернуть оттуда эту косу и проложить ее ПОД Усилителем а для этого помимо существующего места излома надо порезать провода дополнительно… И этим местом как раз и стало место где провода были пережаты…

снял для удобства бобину с ремнем безопасности а под ним пережатая гофра

пережато не хило…

В общем как скручивал и мотал изолентой не буду…

смотал

и в термоусадку…

Скажу лишь что теперь все вроде работает как и должно… а в том месте где перетирались провода остались 2 провода (один на обогрев стекла а второй на плафон багажника… Их я обмотал кусочкам изофола и изолентой…

теперь вроде не контактируют… Время покажет…

Про неисправный датчик

Если причиной поломки является неисправленный датчик, его получится заменить самостоятельно.

Для этого открывается доступ к контролеру, рядом с которым находится элемент

Далее важно действовать по инструкции:

• отключение провода;
• снятие крышки;
• отсоедините датчика.

Он выглядит, как плоская пластина и фиксация осуществляется на двух шурупах. У некоторых авто применяются дополнительные зажимы. Чтобы их открыть потребуется любой острый предмет.

Поддев в крышку, удается заглянуть, что творится внутри датчика. Основные проблемы: поломка корпуса; вылетает контакт. Датчик часто подвержен проблема, посылку со совсем не любит повышенной вибрации.

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.
• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
• датчик завис в замкнутом состоянии.

Неисправность фонарей заднего хода на ВАЗ 2114. Обслуживание и профилактика

Огни заднего хода на ВАЗ 2114

Что представляют собой фонари заднего хода? Это осветители дороги белого цвета, которые включаются на задней передачи, гарантируя безопасность во время движения. Если не горят фонари заднего хода, то увеличивается возможность попадания водителя в аварийную ситуацию, очень сложно припарковаться в темноте, когда не видно дороги, да и пассажиры не смогут предугадать действий автотранспорта, что может повлечь за собой неприятные последствия.

Девайс сигнала лягушки – устройство необходимое. Как говорится «языком автомобилиста»: все, что есть в машине, должно функционировать исправно, от этого зависит безопасность движения автотранспорта!

Так вот, при малейшей поломке или замыкания лампочки заднего хода, нужно сразу же приступить к ее ремонту. Это можно сделать как на станциях технического обслуживания, так и у себя дома, быстро и очень просто. А данная теоретическая база будет отличным помощником!

Возможные причины

Если лампы заднего хода не включаются при переходе на заднюю передачу, будь то механика или автомат, нужно искать причину.

Свет обязательно должен гореть. Это не только приведет к штрафу, но и станет возможной причиной серьезной аварии или ДТП.

• Неисправность датчика. Он же выключатель заднего хода, концевик или лягушка. Этот контроллер достаточно надежный и долговечный. Но все равно исключать вероятность его поломки нельзя. Особенно, если в машину приходился удар сзади, разбивалась фара и менялись фонари;
• Сгоревшая лампочка. А может все до безобразия банально. Лампочка со временем израсходовала свой ресурс, а потому уже не работает. Ее придется заменить;
• Предохранитель. Также сигнал может пропасть, если перегорит отвечающий за эти фонари датчик. Это плавкая вставка, которая выгорает при превышении допустимого напряжения. Поскольку этот предохранитель отвечает сразу за несколько приборов в большинстве авто, параллельно с задним ходом могут не гореть и другие лампы, подсветка приборной панели и пр.;
• Обрыв в электроцепи. Тут могут обломаться пины, перетереться провода и не только;
• Окислы и коррозия. Образуются в местах, где соединяются контакты цепи, ведущей к задним фонарям;
• Контакт массы. Если масса плохая, задний ход может не функционировать. Это также одна из причин, почему не горят стоп-сигналы на автомобиле.

В отличие от ситуации, когда лампа горит постоянно, здесь потенциальных причин значительно больше.

Но все же наиболее частой является именно выход из строя выключателя заднего хода. Его еще называют лягушкой.

Почему перестал включаться задний ход и как решить

Трудности с включением задней передачи могут возникнуть по целому ряду причин, ниже перечислены наиболее распространённые из них.

Перегорел блокировочный предохранитель: причина номер один

Предохранитель F21, отвечающий за блокировку задней передачи, находится в нижнем ряду, в восьмом разъёме

Это первый элемент, на который надо обратить внимание при поломках, связанных с электроникой. В автомобиле Лада Калина этот предохранитель обозначен как F21

Его номинал — 10 А, а располагается он в главном предохранительном блоке автомобиля (там он восьмой слева). Предохранитель извлекается, его перемычка осматривается. Если она перебита, предохранитель заменяется новым. Затем автомобиль заводится и вновь предпринимается попытка включить заднюю скорость. Если новый предохранитель вновь перегорел, это говорит о том, что в цепи питания соленоида имеется замыкание, следовательно, менять придётся не только предохранитель, но и сам соленоид.

Видео о том, где находится блок предохранителей в Калине

Вышел из строя магнитный выключатель

Стрелкой показан разъём, который необходимо замкнуть с помощью проволоки или обычной канцелярской скрепки

Это бывает нечасто, потому что деталь довольно надёжная. Решение очевидно: надо её снять и проверить. Для этого необходимо снять кожух, установленный на рычаге переключения передач. Далее следует отыскать разъём, который подключён к рычагу. Он аккуратно отсоединяется, и его контакты замыкаются какой-нибудь проволочкой (подойдёт и обычная канцелярская скрепка, которую можно примотать к разъёму куском изоленты). После замыкания контактов надо попытаться снова включить заднюю скорость. Если удалось, значит, причина была в магнитном выключателе, и его надо менять. Тут возможен и ещё один вариант: само пластиковое кольцо, с которым соединён этот выключатель, не поднимается достаточно высоко (обычно это происходит из-за его износа). Так что прежде чем разбирать рычаг и извлекать переключатель, имеет смысл убедиться в том, что кольцо поднимается свободно и на необходимую высоту. Если кольцо заедает — его надо заменить.

Не подаётся напряжение с соленоида на рычаг переключения скоростей

Наиболее распространённая причина. Провод, соединяющий соленоид и рычаг переключения скоростей, расположен очень неудачно. Он проходит под днищем машины, возле лонжерона слева. Здесь на него воздействует влага, химикаты против гололёда, наконец, он может просто порваться от попавшего камня. А чаще всего этот провод рвётся там, где он прикреплён к лонжерону с помощью хомутика: под хомутом скапливается грязь, которая действует как абразивный материал, буквально перетирая и изоляцию, и сам провод. Как правило, эти повреждения видны невооружённым глазом. Для их выявления автомобиль загоняется на смотровую яму, где и производится осмотр (в котором очень поможет фонарик). Если провод повреждён — он заменяется. Возможен и второй вариант: повреждения не видны, и провод выглядит целым. В этом случае следует с помощью мультиметра проверить, есть ли на выходе соленоида напряжение. Если его там нет, значит, проблема в проводе.

Видео по поиску неисправности и советы по устранению

Перегорел блокировочный соленоид

Если при осмотре выяснилось, что блокировочный предохранитель цел, проводка цела, а напряжение на выходах соленоида всё равно отсутствует, значит, вышел из строя сам соленоид. Первым делом надо установить, поступает ли ток на соленоид. Для этого от него отключаются оба провода, и проверяется напряжение на каждом. Если напряжение отсутствует на обоих проводах, значит, причина поломки находится где-то на участке между соленоидом и предохранителем. Если напряжение на один из проводов поступает, значит, сгорела обмотка в самом соленоиде. Для того чтобы убедиться в этом, надо переключить мультиметр в режим прозвона, после чего щупом дотронуться до выходов на соленоиде. Если на дисплее мультиметра всё это время виден ноль — обмотка сгорела, и соленоид надо заменить.

Подводя итог, следует сказать: подавляющее большинство проблем с задней передачей вызывает повреждённая проводка, которая находится в крайне неудачном месте. По сути, это серьёзный просчёт конструкторов Лады Калины, которые не только поместили провода туда, где их быть не должно, но и не удосужились их должным образом защитить. Именно по этой причине устранение проблем с задней передачей следует всегда начинать с осмотра проводки под левым лонжероном. В большинстве случаев это позволяет сэкономить массу времени.

Источник

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

• головка на 8;
• удлинитель.

Алгоритм работы таков:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
• Отсоедините штекер питания, который прикрепляется к плате.
• Отворачивайте 4 гайки при помощи ключа.
• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

4 комментария

• Рустем says: У меня не работают задние фары на моей «девятке» — подскажите, в чём может быть проблема?

  Виталя Ц. says:

  Самое очевидное – лампы проверь, возможно, они тупо перегорели? Если целы, затык может быть ещё в предохранителях F10 и F11 – их тоже было бы хорошо протестить.

  Рустем says:

  Лампочки просмотрел – целы, я с самого начал догадался их протестировать, здесь всё чисто. Предохранители по вашему совету тоже проверил – с ними всё в порядке, ничего подозрительного. Какие ещё идеи?

• Станислав says: Добрый день. Возьмите контрольную лампу и подключите одним контактом на массу кузова, вторым в разъёмах попробуйте наличие питания на жёлтом проводе в правой фаре и жёлто-чёрном в левой. И посмотрите реле исправности лампочек с кружком, перечёркнутым крестом.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило,  располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода.  Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте контактные выводы замка зажигания и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

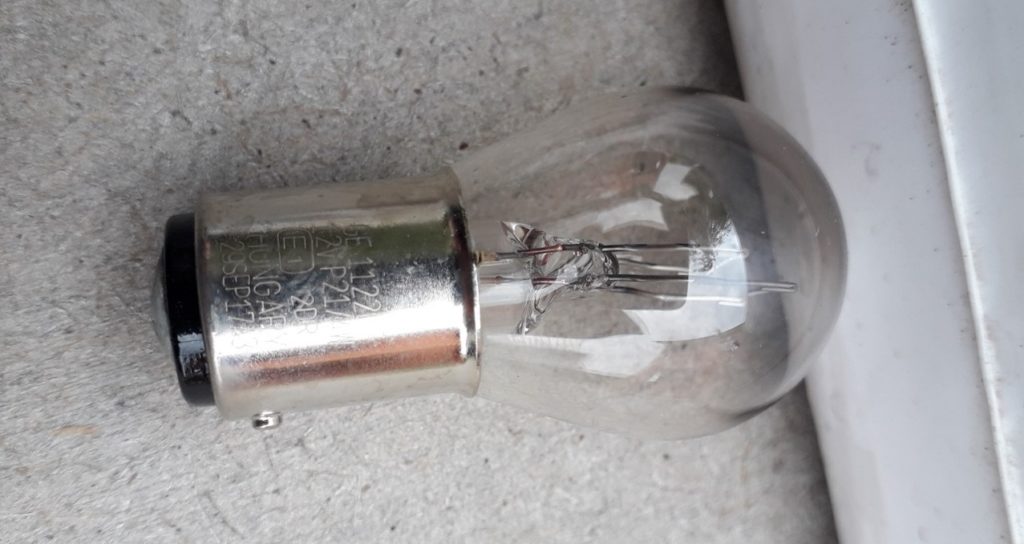

Перегорание ламп

Такая причина встречается довольно часто, так как в качестве источника света задних ходовых огней в 2114 используется обычная лампа накаливания, которая в процессе эксплуатации подвергается различным вибрациям, что негативно сказывается на спирали лампы, и она способна оборваться. Такая ситуация приводит к неработоспособности лампы.

Как правило, при такой поломке чаще всего выходит одна из ламп. Шанс того что обе лампы одновременно выйдут из строя довольно мал, но все же имеет место быть. Поэтому при обнаружении неисправности огней заднего хода в первую очередь необходимо проверить целостность ламп накаливания.

Проверка лампы

Проверку лампы необходимо осуществлять после снятия ее с автомобиля. Для этого достаточно взять лампу протереть ее тряпочкой от пыли, затем навести лампу на свет, чтобы спираль была отчетливо видна. На спирали не должно быть порывов, она должна быть целой от начала и до конца.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Датчик заднего хода Меган 2 и инструкция по замене

5281 Просмотров

Если проанализировать отзывы о Рено Меган 2, то можно заметить, что большинство автовладельцев рано или поздно сталкивалось с поломкой лампы заднего хода.

Обычно виновником поломки становится датчик заднего хода, который находится на корпусе коробки передач авто.

К сожалению, отремонтировать эту деталь можно только в редких случаях, поэтому потребуется ее полная замена.

Причины поломки

Перед тем как рассмотреть подробный мануал о смене датчика заднего хода, необходимо разобраться в основных причинах, по которым эта деталь досрочно выходит из строя.

Как правило, причиной поломки датчика фонарей автомобиля Рено Меган 2 становится физический износ возвратной пружины штока выключателя.

Если же деталь новая, но она тоже очень быстро вышла из строя, то скорее всего причина кроется в неправильном положении возвратной пружины. Это означает, что при установке выключателя была допущена грубая ошибка.

Выбираем новый выключатель фонарей

Чтобы поменять датчик заднего хода, нужно правильно выбрать новую запчасть. На Рено Меган 2 может быть установлен датчик заднего хода двух видов: двухконтактный и трехконтактный.

Какой именно установлен у вас, можно уточнить в инструкции или снять деталь с автомобиля и выяснить этот принципиально важный момент самостоятельно.

Чтобы выяснить вид датчика заднего хода, нужно скинуть с него фишку и посчитать количество контактов.

Для работы автовладельцу потребуется домкрат, ключ на 10 мм, ключ на 24 мм.

*Примечание. Также для работы потребуется смотровая яма и, возможно, еще один человек, который сможет подстраховать и оказать помощь, если это будет необходимо.

Инструкция по смене выключателя фонарей авто

Чтобы сменить старый датчик на новый, необходимо строго придерживаться следующей инструкции:

Устанавливаем автомобиль над смотровой ямой. Если у вас нет такой возможности, то можно обойтись и без нее. Однако тогда на данном этапе вам нужно будет полностью снять переднее левое колесо и подкрылок. Это, к сожалению, может отнять множество дополнительного времени, особенно если у вас нет опыта.
Поднимаем левую сторону автомобиля с помощью домкрата

При этом важно не забывать о технике безопасности, ведь при использовании домкрата очень часто происходят травматические ситуации. Поднять автомобиль с левой стороны нужно для того, чтобы из КПП не пролилось масло.
Демонтируем защиту двигателя. Защита двигателя крепится на пять больших болтов, которые хорошо видны при визуальном осмотре

Открутить их можно с помощью головки или ключа на 10 мм. Самое главное при этом – не поломать и не повредить защиту движка, поэтому ее демонтаж следует выполнять очень аккуратно.
Находим сам датчик заднего хода. Найти эту деталь достаточно просто. Она находится внизу коробки передач с левой стороны и обычно имеет яркую расцветку

Защита двигателя крепится на пять больших болтов, которые хорошо видны при визуальном осмотре. Открутить их можно с помощью головки или ключа на 10 мм. Самое главное при этом – не поломать и не повредить защиту движка, поэтому ее демонтаж следует выполнять очень аккуратно.
Находим сам датчик заднего хода. Найти эту деталь достаточно просто. Она находится внизу коробки передач с левой стороны и обычно имеет яркую расцветку.

Отсоединяем штекер на разъеме датчика заднего хода. Фишка отсоединяется очень легко и быстро, поэтому не стоит применять к ней излишнюю физическую силу. После снятия фишки можно определить вид выключателя, посчитав количество контактов.
Покупаем новый выключатель фонарей. Эта запчасть стоит совсем недорого, поэтому не нужно экономить, совершая покупку на рынке. Выключатель лучше купить в хорошем фирменном магазине, посоветовавшись с консультантом.
Демонтируем старый выключатель фонарей. Для этого понадобиться ключ на 24 мм. Далее устанавливаем новый выключатель с помощью ключа и подсоединяем штекер к разъему нового выключателя.
Устанавливаем защиту двигателя. Для этого берем ключ на 10 мм и закручиваем назад все пять болтов. Теперь можно опустить автомобиль и проверить работу нового выключателя фонарей. Если установка была выполнена правильно, а деталь – качественная, то фонари будут обязательно работать.

Как видно, процесс смены датчика фонарей на автомобиле марки Рено Меган 2 очень простой и не требует каких-либо особых навыков и знаний.

Именно поэтому, если у вас вдруг отказали огни заднего хода, то не нужно тратить лишние деньги и торопиться в сервисный центр. Всю работу можно сделать самостоятельно в обычных гаражных условиях.

Самое главное – найти хороший домкрат и купить два ключа – на 10 и 24 мм.


Устройство и проверка задних фонарей Ваз 2109

Задние фонари (фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря

Естественно надо понимать, что если машина старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики АвтоВаза специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря

Если не работает какой-то световой сигнал в задней фаре Ваз 2109, то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу. 2) Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой. Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь девятки сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Корпус фонаря

Есть один важный момент, который многие владельцы девятой модели Жигулей не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит

Включен задний противотуманный фонарь

Мощности лампочек заднего фонаря: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.

Как мы уже выяснили, этот прибор отвечает за включение задних огней на машине. Если же белый свет не появляется, когда водитель сдает назад, то возникает насущная проблема. Необходимо определить причину неисправности.

Сломаться мог не только датчик, но и что-нибудь другое. Например, предохранитель или какой-нибудь кабель.

А без заднего света ездить в темноте не очень приятно. Банально трудно сообщить другим участникам движения о своих намерениях тронуться назад. К тому же они освещают путь самому водителю.

Пусть данная неисправность и не кажется критичной (как, например, поломка датчика детонации), ее все же необходимо исправить. А сделать это можно следующим образом.

Автор:

Гaличeв Илья Виктoрoвич
