Как прозвонить компрессор

Таблица 1

Подробности

Трёхфазные компрессоры и компрессоры инверторных кондиционеров.

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неисправностей такая же, как и для однофазного компрессора.

При эксплуатации холодильника может возникнуть такая ситуация, когда он перестаёт включаться. В большинстве случаев причина поломки кроется в компрессоре. Для того чтобы проверить «сердце холодильника», узнать рабочий ли он, не всегда обязательно вызывать мастера. Приложив небольшие усилия и набравшись знаний, можно сделать это самостоятельно. Тем самым сэкономив свой бюджет.

Демонтаж компрессора

Для снятия компрессора с холодильника потребуются гаечные ключи (или головки), отвертка и паяльная лампа (необходима для разъединения металлических трубопроводов для циркуляции фреона). Пользователь протирает поверхность мотора от отложений пыли и грязи, на верхней части корпуса расположена пластиковая ванночка для стока конденсата. Резервуар крепится защелками, которые отсоединяются отверткой.

Перед началом демонтажа требуется откачать или выпустить в атмосферу газ. Для выпуска газа используется специальная загнутая заглушенная трубка, расположенная на боковой части корпуса изделия. Металлический трубопровод перекусывается кусачками, допускается сделать надпил на точке соединения трубки с теплообменником. Рекомендуется вести работы на открытом воздухе или в проветриваемом помещении, пользование открытым огнем запрещено.

После того как газ выйдет в атмосферу (прекратится шипение), необходимо протереть корпус от следов масла (которое выбрасывается вместе с фреоном). Затем пользователь отвинчивает 4 крепежных винта или гайки (тип монтажных деталей зависит от производителя холодильника) и снимает колодку питания.

Затем при помощи паяльной лампы разъединяются трубки, после чего компрессор можно вынуть из задней ниши холодильника. Не рекомендуется переворачивать корпус агрегата, поскольку внутри находится запас масла, которое вытечет через открытые трубки.

Проверка на наличие межвиткового замыкания

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Сопротивлений обмоток компрессора АСС

Все измерения проводились при комнатной температуре

• НЕ ЗАБЫВАЙТЕ при проверке компрессора (тестовое включение) установить компрессор согласно маркировки, т.к., при неправильном положении компрессор будет работать без смазки или с недостаточной смазкой, что приведет к поломке.
• Как правило, хладогент R12 и R134 заправляется в холодильники рабочая обмотка которых имеет сопротивление меньше для бытовых холодильников от 10 до 14 ом.
• Если рабочая обмотка имеет сопротивление выше 20 ом, нужно заправлять в компрессор фреон R600.

В нашей группе ВКонтакте мы собрали видео инструкции по ремонту, диагностике неисправностей бытовых холодильников, смотрите и присоединяйтесь к нам!

Как проверить компрессор холодильника

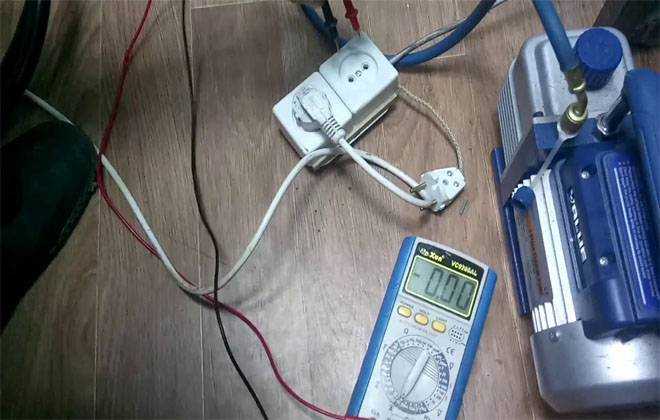

В домашних условиях определить исправность компрессора можно при помощи такого прибора, как мультиметр

Очень важно в целях безопасности проверить целостность обмотки. Для этого следует 1 щуп мультиметра выставить на корпус, а второй прикладывать сначала к одному контакту, затем к другому

Важно убедиться, что на экране всё время знак «~»

Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток. В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя

Важно убедиться, что на экране всё время знак «~». Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток. В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя

В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя.

Демонтаж компрессора

На следующем этапе следует снять защитный кожух – так можно получить доступ к компрессору. Помимо этого, следует выполнить следующие действия:

• Отсоединить от контактов проводку.
• Трубки, исходящие от мотора, необходимо демонтировать. Это можно выполнить обычным перекусыванием.
• Затем реле отсоединяется путём выкручивания винтов.

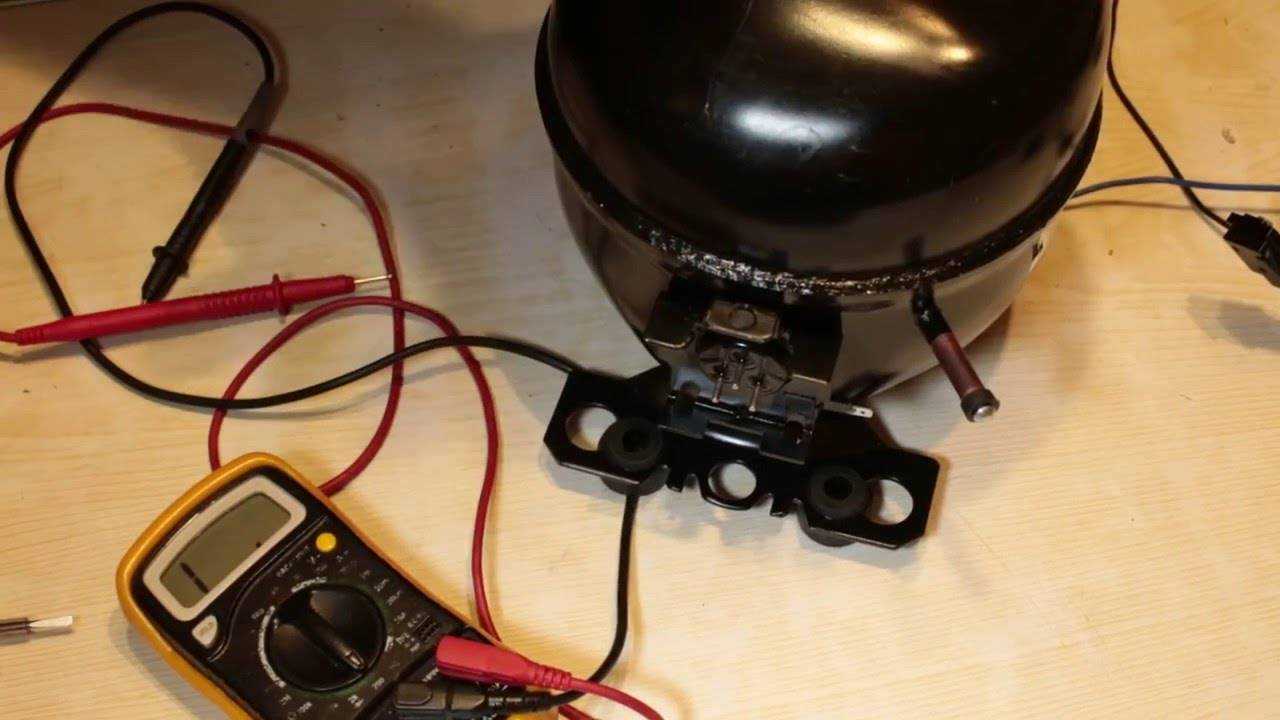

Проверка сопротивления

Далее необходимо убедиться в должном уровне сопротивления. Для этого необходимо контакты прибора прикладывать к контактам реле. Нормальный показатель должен находиться на отметке в 30 Ом.

Если данные замера оказались в пределах допустимой нормы по каждой клемме – прибор исправен. Значит, причиной поломки послужило что-то другое.

Если же цифры существенно отличаются, значит, причина поломки именно в компрессоре. Его необходимо менять на новый. Хотя, в принципе, допускается и вариант его переборки.

Проверка давления

Далее придётся выполнять действия в том случае, если цифры сопротивления оказались в норме. В этом случае мы продолжаем искать неисправность.

Необходимо обзавестись манометром – прибором, который измеряет давление. Для проверки выполняют следующие манипуляции:

• Найти штуцер, который служит для нагнетания, и прикрепить к нему шланг с отводом.
• Включить двигатель и померить показатели давления.
• Если изделие исправно, то на манометре возникнет цифра в 6 атмосфер.

Во всех остальных случаях, когда значение манометра имеет цифру, отличную от 6 атмосфер, это может быть истолковано следующим образом:

• Значение от 5 до 6 атмосфер на манометре может соответствовать рабочему состоянию холодильника среднего размера.
• Значения между 4 и 5 АТМ – могут быть у однокамерных конструкций.
• Если на манометре при проведении замеров обозначаются цифры меньше 4 – значит, прибор неисправен.

Опять же, если выявлена неисправность, то придётся заменять ту деталь, которая поломалась. Но если давление соответствует норме, а холодильник находится всё в том же нерабочем состоянии, придётся искать причину поломки дальше.

Проверка тока

На следующем этапе следует оценить работоспособность мотора, подключая его напрямую, при отключённом реле.

На данном этапе выполняют следующее:

• Реле устанавливают на место, присоединяют его обратно к мотору.
• Затем осуществляют отключение агрегата.
• Необходимо взять клещи и тестер.
• Основной электрический провод, подводящий электричество к прибору, следует прижать при помощи клещей.

При помощи тестера снять показания. В норме, если мощность прибора находится в пределах 140 ватт, то проходящий через него электрический ток должен колебаться в пределах 1,3 Ампера. Если же мощность немногим меньше и составляет 120 Вт – показатель силы тока колеблется от 1 до 1,2 Ампера.

Если какие-то моменты в плане выполнения диагностики остались непонятными, то лучше ознакомиться с обучающим видео.

Правила и меры предосторожности при измерении сопротивления обмоток

Измерение сопротивления обмоток компрессора холодильника является важной процедурой при диагностике и ремонте холодильного оборудования. Данные измерений позволяют определить состояние обмоток и выявить возможные проблемы

Однако, при выполнении этой операции необходимо соблюдать определенные правила и меры предосторожности, чтобы избежать травм и повреждений оборудования

1. Безопасность

Перед началом измерений необходимо обеспечить безопасные условия работы. Проверьте, что обмотки не под напряжением и отключите холодильник от электрической сети.

2. Доступность

При измерении сопротивления обмоток компрессора обеспечьте свободный доступ к обмоткам. Убедитесь, что все соединения и провода в порядке, чтобы не мешать проведению измерений.

3. Правильные приборы

Для измерения сопротивления обмоток используйте мультиметр или омметр. Устраните возможные неисправности и проверьте работоспособность прибора перед использованием.

4. Подготовка

Перед началом измерений убедитесь, что обмотки охлаждены и находятся в нормальном термическом состоянии. Температура обмоток не должна превышать установленных норм, чтобы избежать искажения результатов.

5. Последовательность

При измерении сопротивления обмоток следуйте определенной последовательности действий. Обычно сначала измеряют сопротивление обмоток статора, а затем ротора. Следуйте инструкции производителя холодильника или руководства к мультиметру для правильного порядка измерений.

6. Точность

Для достижения точных результатов измерения сопротивления обмоток рекомендуется несколько раз повторить измерения и усреднить полученные значения. Также необходимо учитывать нормы сопротивления, указанные в документации или руководстве к холодильнику.

7

Осторожность. При выполнении измерений сопротивления обмоток будьте осторожны и аккуратны

Избегайте короткого замыкания и случайного прикосновения проводов к другим элементам холодильника. При необходимости закорачивания проводов используйте специальные средства или держите провода под контролем

При выполнении измерений сопротивления обмоток будьте осторожны и аккуратны. Избегайте короткого замыкания и случайного прикосновения проводов к другим элементам холодильника. При необходимости закорачивания проводов используйте специальные средства или держите провода под контролем.

8. Постобработка

После окончания измерений убедитесь, что все провода и соединения были восстановлены в исходное состояние. Проверьте правильность работы холодильника перед подключением к электрической сети.

Следуя этим правилам и мерам предосторожности, вы сможете безопасно и точно измерить сопротивление обмоток компрессора холодильника для определения и устранения возможных проблем

Замена компрессора холодильника

Фреон потребуется заправлять новый, замена компрессора холодильника требует знания служебной информации: тип пускозащитного реле. Разумеется, лучше ставить родную запасную часть, в большинстве случаев подойдут другие. Уверены, линейный компрессор можно заменить коленвалом, в старых моделях стоит термостат, напряжение составляет 230 вольт частоты 50 Гц. Отсутствуют модуляции по цепи питания. О пускозащитном реле стоит беспокоиться из тех соображений, чтобы двигатель компрессора не сгорел от неправильного регулирования. Другое дело если поменять сразу тандем. Большой шанс, что работать устройство будет.

Кстати, не спешите выкидывать старую бытовую технику, платить за утилизацию. Старенький компрессор холодильника Атлант послужит в гараже, накачивая колеса. Читайте раздел! Холодильник компрессорный — стоящая вещь. Становятся безопаснее, надежнее, не скажешь об адсорбционных, ругаемых рыбаками. В ближайшем будущем малый шанс, придумают нечто новое, эффективное, дешевое, проблема купить компрессор для холодильника будет тревожить многие поколения людей планеты.

Хотим попрощаться, просим не судить слабые знания электротехники. Стоящие учебники в электронный вид не перевели. Иными не пользуемся! Ответьте сильными комментариями.

Проверка давления

Проверить работоспособность компрессора холодильника можно манометром, который измеряет давление газа, создаваемое агрегатом. Тестирование производится до слива хладагента и снятия агрегата из холодильной машины. Для измерения применяется специальный манометр с резьбовой втулкой, который накручивается на нагнетающий канал. На исправном узле после включения питания давление доходит до 6 атмосфер и выше. При отсутствии давления, пульсации или низком значении требуется проверить состояние магистральных трубопроводов и корпуса агрегата.

Причиной низкого давления может стать повреждение поршня или рабочего цилиндра, установленного внутри корпуса компрессора. Допускается разобрать агрегат, предварительно демонтировав узел. Металлический корпус разрезается шлифовальным кругом или ножовкой, при проведении работы следует быть осторожным, поскольку внутри кожуха находится масло. Поврежденные узлы заменяются на аналогичные детали, взятые от другого компрессора. Полость устройства промывается от остатков стружки и масла, а затем половины соединяются сваркой.

Как произвести диагностику своими руками?

Нужно знать:

1. Техника может выйти из строя из-за проблем с внутренней камерой. Холодильник не замораживает или не охлаждается верхний отсек. Но двигатель работает. Проблема в данном случае связана с неполадками в одной или нескольких составных частей системы.
2. Холодильник произвольно включается и выключается. Иногда он выходит из строя окончательно и не реагирует на подачу электричества или выключение из розетки.

СоветВнимание! Определить неисправность холодильника можно на ранних этапах, если вовремя обращать внимание на характерные для поломки моменты. Важными показателями того, что техника неисправна, считаются:. Важными показателями того, что техника неисправна, считаются:

Важными показателями того, что техника неисправна, считаются:

• нехарактерные звуки;
• отклонения в работе;
• выявленный запах гари;
• другие детали, которые становятся заметны при осмотре.

Очень часто при неисправностях повреждается механическая часть корпуса, разрушается термоизоляционный слой и смещается температурный режим. На месте повреждения скапливается конденсат, который стекает по технике и замораживает детали. Открыть корпус оборудования при этом не всегда удаётся легко.

Вы откладываете дела в долгий ящик

Планирование собственной жизни − еще один фактор, влияющий на привлечение успеха или неудач. Практика показывает, что человек, привыкший бросать дела незавершенными или откладывать их в долгий ящик, чувствует себя несчастным. В его жизни то и дело появляются неприятности, которые он склонен сваливать на окружающих людей, на обстоятельства, но только не на себя и свою неорганизованность. Попробуйте навести порядок в своей жизни. Распланируйте свой день и старайтесь соблюдать установленный график. Тогда и в жизни у вас станет намного больше приятных моментов, а неприятности станут посещать все реже и реже.

Принцип работы и устройство мотора

Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.

Степень охлаждения — температуру в камере — регулирует термостат. От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.

С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.

К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

• на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
• при работе компрессора слышится громкий звук, но холодильник не морозит;
• при включении холодильника наблюдается сильная вибрация;
• компрессор не отключается;
• холодильник перемораживает продукты.

Система No Frost

Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

• С – общий выход;
• S – клемма пусковой обмотки;
• M либо R – клемма рабочей обмотки.

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками. Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

Принцип работы холодильника для новичка

У большинства холодильников принцип работы одинаков. Охлаждающие системы работают за счет циркуляции хладагента, который отвечает за охлаждение. С помощью компрессора газ под большим давлением проходит в конденсатор. Там происходит охлаждение, снижение и испарение фреона. Потом начинается обратный процесс.

Такая схема присуща холодильника с системой No Frost. В более старых модификациях продукты испарения оседают на стенке и превращаются в лед. Температурный режим в камере регулирует термостат. Пользователь может сам определить уровень охлаждения.

После того, как установлен режим, на пусковое реле мотора поступает сигнал. Реле отвечает за функционирование механизма. Компрессор находится сзади и защищен кожухом от негативного влияния жидких частиц. Корпус соединен 2 придаточными и 1 главных выводом. Последний связывает между собой механизмы и равномерно распределяет энергию. Придаточные выступают как проводник электричества в пусковой механизм. Многие современные холодильники оснащены удобной схемой.

Устройство поршневого компрессора

Он представляет собой электрический двигатель с вертикальным валом, который размещен в металлическом герметизированном кожухе. После того как включится питание пусковым реле двигатель приводит в движение коленчатый вал. Поршень, который закреплен на нем, совершает возвратно-поступательные движения. В итоге пары хладагента откачиваются из испарительного конденсатора. Происходит нагнетание фреона в конденсатор. Процессу способствует клапанная система, которая открывается и закрывается при смене давления.

Устройство инверторного компрессора

Инверторный компрессор – это электрический мотор, который преобразует переменный ток в постоянный. За регулировку частоты вращения ротора отвечает электронный блок. Когда холодильник будет подключаться к сети, начинает плавно без рывков вращаться вал, стремительно при этом набирая скорость.

Благодаря этому быстро достигается нужный температурный режим. При достижении заданных параметров замедляется вращение вала, но не прекращается. Так поддерживается на постоянном уровне оптимальная температура. Работа электрического мотора в компрессорном приборе не заканчивается до тех пор, пока прибор подсоединен к сети. Только изменяется плавно скорость вращения вала.

Пример инверторного компрессора

Поиск поломки в зависимости от вида компрессора

Абсолютно все компрессоры имеют сложное устройство, их двигатели надёжно закреплены в герметичном корпусе. Даже небольшое внутреннее происшествие потребует смены агрегата. Он жёстко крепится к специальной раме.

Они, когда происходит разряжение, усиленно втягивают хладагент сквозь, легко сжимают и выталкивают, воспользовавшись уже вторым клапаном.

Громко работающие, быстро нагревающиеся агрегаты устанавливаются на дешёвые холодильники. Тепло кожуха рождается от трения большого количества элементов компрессора. Кривошипно-шатунное движение вала двигателя передаётся движению поршня. Он называется коллекторным.

Компрессор линейный. Тут в системе отсутствует коленвал. Есть лишь поршень и камера сжатия. Поршень преобразует электрическую энергию в механическую.

Такими двигателями обеспечивают холодильники, продаваемые по средней цене. Высокая энергоэффективность позволяет отнести их к классу «А». Они почти бесшумны.

Совсем бесшумно и экономно работают инверторные компрессоры. В бесщёточном двигателе установлен электронный преобразователь. Обычный переменный ток в нём выпрямляется и сразу преобразуется в переменный.

Но уже другой, нужной ему частоты. Благодаря этому действию обеспечивается переменная скорость вращения. Но стоят они дороговато.

На компрессоре инверторного типа всегда вначале проверьте токопреобразующий узел:

• возьмите 3 лампы накаливания по 60 Вт;
• соедините их гирляндой в виде треугольника;
• выключите холодильник из розетки;
• отделите инвертор от компрессора;
• подключите гирлянду к инвертору;
• воткните вилку в розетку.

Если при запущенном генераторе ваши лампочки начнут по очереди включаться и гаснуть, значит инвертор исправен.

Пронаблюдайте 4 цикла. Одна из лампочек будет светиться на полную мощность, а две другие только на 50 %

Важно — лампа должна гореть 1 секунду

Когда при такой работе любая из лампочек будет гореть не так, вам следует начать поиск неисправности непосредственно в инвенторе. Однако эту работу доверьте специалисту — у вас скорее всего ничего не получится.

Проверка тока

Далее следует на всякий случай проверить потребляемый ток. Для этого подключите реле и запустите двигатель. Желательно использовать реле, о котором заранее известно, что оно рабочее. Удобнее всего использовать мультиметр с клещами. Зажмите клещами один сетевой провод и взгляните на показания прибора. Если мощность двигателя 140 Вт, то ток должен составлять 1,3 А. Если мощность меньше, то и ток должен быть меньше.

Итак, если вентилятор холодильника работает, но холодильник не морозит, то надо проверить мотор-компрессор. Тем самым вы исключите одну из причин неисправности. После этого можно проверить реле.

Бывают случаи, что реле неисправно, а компрессор надо включить. В этом случае он запускается, подключаясь к сети по особой схеме. Два провода подключаются к центральной и рабочей клемме – на них будет подаваться напряжение. К рабочей клемме подсоединяется еще один третий провод. Затем подают напряжение и одним касанием дотрагиваются третьим проводом до клеммы пусковой обмотки. Здесь надо быть осторожным, поскольку работа ведется с высоким напряжением.

[iframe style=»display: block; margin: 20px auto; border: none;» src=»https://www.youtube.com/embed/qgdBcu3k4Qc» width=»560″ height=»315″]

Как проверить компрессор холодильника

Техника перестала включаться и работать? В первую очередь проведите диагностику мотора — эту деталь называют «сердцем». Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками.

Принцип работы и устройство мотора

Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.

Степень охлаждения — температуру в камере — регулирует термостат. От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.

С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.

К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.

Проверка работоспособности

По каким причинам компрессор перестает работать:

• Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
• Сломалось пускозащитное реле.
• Неисправна проводка.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

• Отсоедините проводку от контактов.
• Перекусите трубки мотора, которые соединяют его с другими частями.

• Открутите крепежные болты кожуха и достаньте из корпуса.
• Отсоедините реле, выкрутив винты.

• Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
• Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

• Вам нужно измерить давление.
• Подсоедините к нагнетающему штуцеру шланг с отводом.
• Запустите мотор.
• Измеряйте давление.
• Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
• Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

• До этого диагностика проводилась без реле, теперь подключите его к мотору.
• Выполните запуск.
• Вооружитесь тестером с клещами.
• Прижмите клещами сетевой провод, который ведет к прибору.
• Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

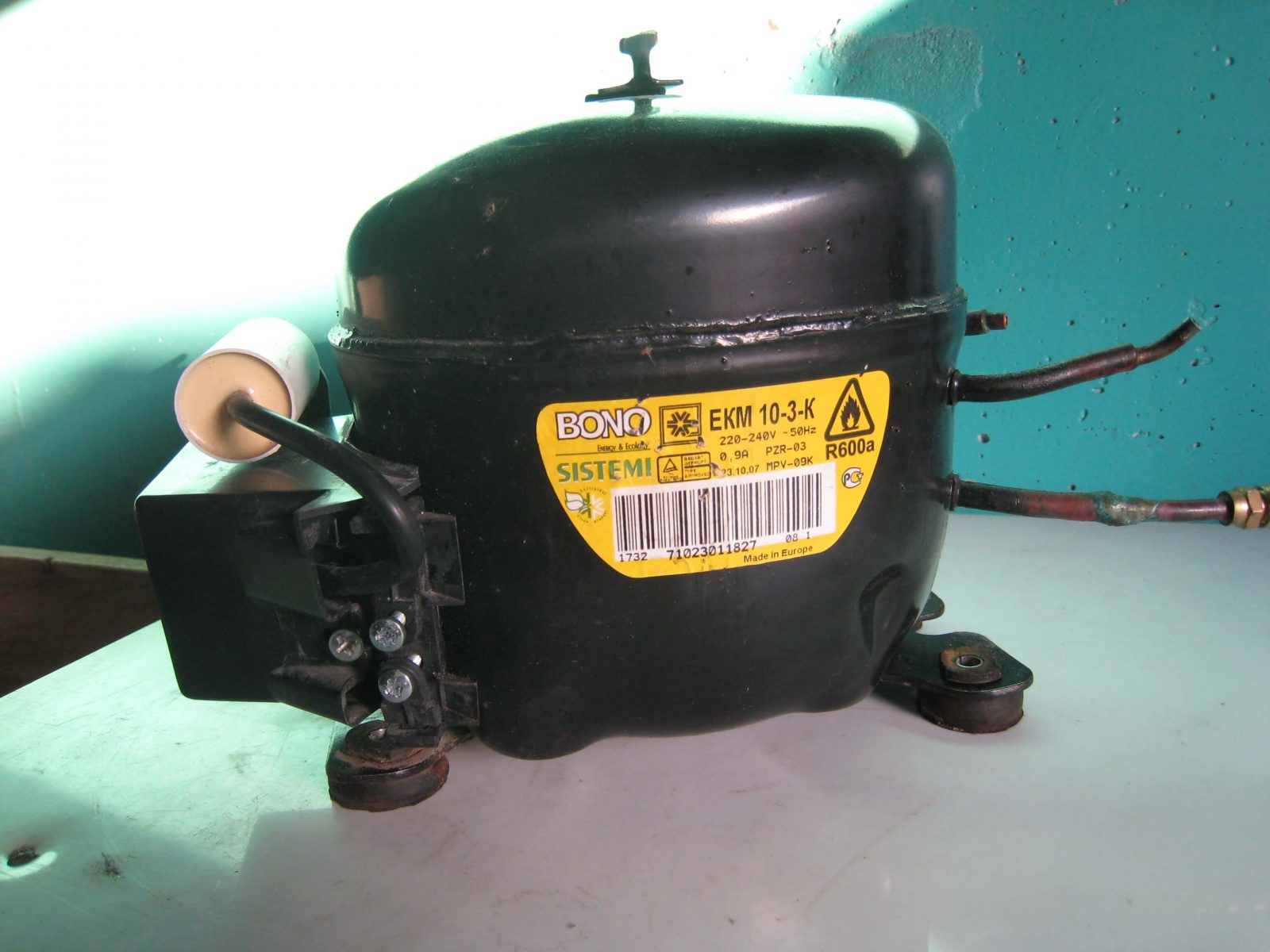

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.

Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.
