Блок предохранителей и реле ваз 2109 2108 21099

Распиновка и схема бензонасоса с реле ВАЗ

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

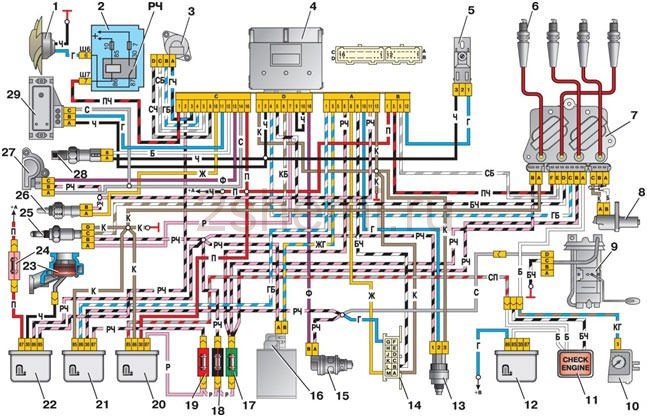

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Справочно: Но это если рядом будет проложен и новый жгут проводов, а это сделать не удастся, пока не будет демонтирована старая проводка.

1. Вооружаемся блокнотом и ручкой;
2. Записываем расположение клемм и проводов.

Совет: Хорошо если в этот момент рядом будет инструкция, чтобы вы понимали, какие именно электрические цепи защищаются конкретным предохранителем.

Замена проводки

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
2. Вместо него продеваем новый комплект;
3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
2. Звуковой сигнал;
3. Электронный тахометр;
4. Датчик тормозной жидкости;
5. Датчик температуры;
6. Датчик уровня топлива.

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

1. Собрать пластиковые детали панели в единое целое;
2. Установить новый замок зажигания;
3. Установить кожух на рулевую колонку;
4. Проверить работоспособность новой панели.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

• топливного бака и топливопровода;
• топливного насоса;
• регулятора давления топливной смеси;
• рампы и форсунок;
• дроссельной заслонки;
• фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

• индикаторы рампы и форсунок;
• регулятор положения дроссельных клапанов;
• регулятор холостого хода;
• датчик температуры охлаждающей жидкости;
• датчик расхода воздуха;
• датчик скорости;
• датчик концентрации выхлопных газов;
• управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

• желтые – габариты;
• красные – стоп-сигнал;
• голубой – задний ход;
• оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Причины отказа основных систем автомобиля

Многие неисправности автомобиля, первоначально воспринимаемые за механические, возникают по причине повреждения электропроводки.

Некоторые наиболее распространенные неполадки описаны ниже:

1. Стартер крутит вал, но двигатель не запускается. Одной из причин неработоспособности мотора может быть выход из строя жгута электропроводов системы зажигания или перегорание предохранителя либо реле. Неисправные элементы необходимо найти и заменить новыми. На машинах с распределенным впрыском могут быть повреждены детали проводки блока управления двигателем или топливного насоса. На карбюраторном авто неисправный участок можно найти тестером, прозванивая каждый провод. На инжекторных ВАЗ 2109 имеется возможность проведения диагностики, которая покажет узел с поврежденной или оборванной цепью.
2. При повороте ключа стартер не работает, контрольные лампы горят с нормальным накалом. Причины могут быть в обрыве или окислении проводов, идущих к стартеру, или в замке зажигания.
3. При повороте ключа стартер не срабатывает и гаснут все лампы. Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи.
4. После пуска двигателя не гаснет контрольная лампа зарядки. Скорее всего, произошел обрыв проводки, окисление контактов на генераторе или порван ремень привода.
5. Непривычно яркий накал ламп фар или пульсация света сигнализируют о повреждении регулятора напряжения на генераторе. На инжекторных машинах такая поломка может вызвать включение лампы Check Engine.
6. Негорящая передняя или задняя фара свидетельствуют о выходе из строя ламп, предохранителя или жгута проводки, идущего к данному узлу.
7. При включении поворотника начинают мигать все лампы в заднем фонаре. Стандартная проблема всех переднеприводных ВАЗ первого поколения, причиной которой является окисление и замыкание дорожек монтажных плат внутри фонаря.

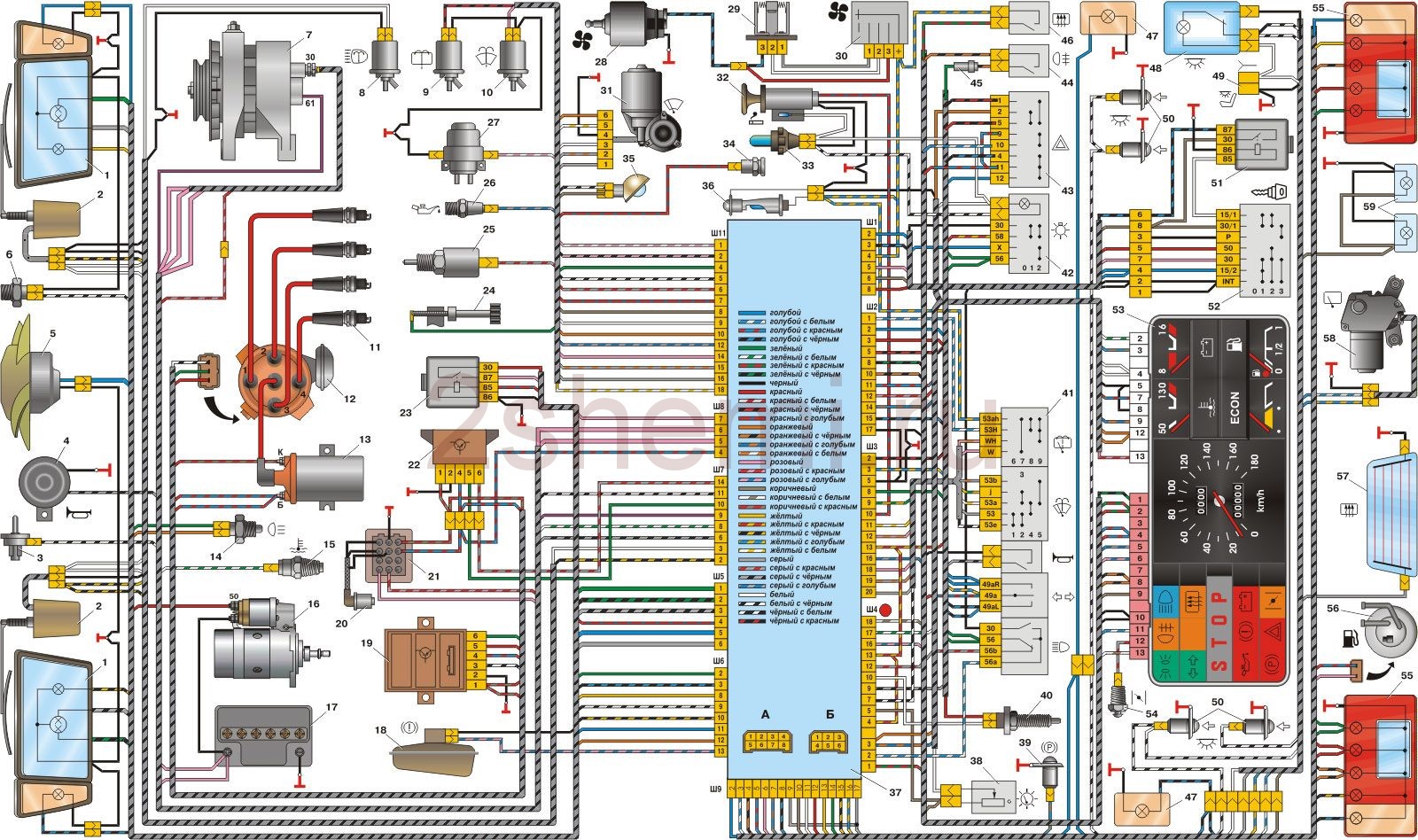

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

• 1 – головные фонари ВАЗ 2017;
• 2 – боковые повторители поворота;
• 3 – аккумулятор;
• 4 – реле включения стартера;
• 5 – электропневмоклапан карбюратора;
• 6 – внутренний переключатель карбюратора;
• 7 – система геренратора 37.3701;
• 8 – моторедукторы очистителей фар*;
• 9 – датчик включения электродвигателя вентилятора;
• 10 – электродвигатель вентилятора охлаждения мотора;
• 11 – звуковые сигналы;
• 12 – распределитель зажигания;
• 13 – свечи зажигания;
• 14 – стартер;
• 15 — датчик указателя температуры ОЖ;
• 16 – подкапотное освещение;
• 17 – датчик сигнализатора критичного давления масла;
• 18 – контрольная лампа недостаточного уровня тормозной жидкости;
• 19 – электродвигатель очистителя ветрового стекла;
• 20 – блок управления клапаном системы питания;
• 21 – катушка зажигания;
• 22 – электрический двигатель насоса омывателя фар*;
• 23 – электродвигатель насоса омывателя ветрового стекла;
• 24 – монтажный блок;
• 25 – реле очистителя ветрового стекла;
• 26 – реле аварийной сигнализации и указателей поворота;
• 27 – выключатель стоп-сигнала;
• 28 – выключатель ламп заднего хода;
• 29 – реле зажигания;
• 30 – выключатель зажигания;
• 31 – трехрычажный переключатель;
• 32 – выключатель аварийной сигнализации;
• 33 – штепсельная розетка для переносной лампы**;
• 34 – переключатель вентилятора отопителя печки;
• 35 – дополнительный переключатель электродвигателя отопителя;
• 36 – лампа сигнализатора включения обогрева заднего стекла;
• 37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
• 38 – блок сигнализаторов;
• 39 – электродвигатель вентилятора печки;
• 40 – лампа освещения бардачка;
• 41 – выключатели плафонов на стойках передних дверей;
• 42 – выключатели фонарей сигнализации открытых передних дверей***;
• 43 – фонари сигнализации открытых передних дверей***;
• 44 – соединительная колодка;
• 45 – прикуриватель;
• 46 – часы;
• 47 – выключатель освещения приборов;
• 48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
• 49 – указатель уровня топлива;
• 50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
• 51 – спидометр;
• 52 – контрольная лампа включения указателей поворота на приборной панели;
• 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
• 54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
• 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
• 56 – комбинация приборов;
• 57 – эконометр;
• 58 – выключатели плафона на стойках задних дверей;
• 59 – указатель температуры охлаждающей жидкости;
• 60 – тахометр;
• 61 – лампа сигнализатора включения ручника;
• 62 – датчик указателя недостаточного давления масла;
• 63 – лампа сигнализатора включения дальнего света фар;
• 64 – сигнализатор включения габаритов;
• 65 – вольтметр;
• 66 – выключатель сигнализатора стояночного тормоза;
• 67 – выключатель наружного освещения;
• 68 – выключатель обогрева заднего стекла;
• 69 – выключатель заднего противотуманного света с сигнализатором включения*;
• 70 – предохранитель цепи противотуманного света;
• 71 – плафон освещения салона****;
• 72 – задние фары;
• 73 – датчик указателя уровня топлива и резерва топлива;
• 74 – колодки для подключения к элементу обогрева заднего стекла*;
• 75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно. **Модели до 2000-го года выпуска. ***Машины, сошедшие с конвейера до 1998-го года. ****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Описание электрической схемы.

2 – моторедуктор очистителя фары;

3 – противотуманная фара;

4 – звуковой сигнал;

5 – электродвигатель вентилятора системы охлаждения двигателя;

6 – выключатель подкапотной лампы;

7 – датчик включения электродвигателя вентилятора;

8 – разъемы для подключения к датчикам износа колодок передних тормозов;

9 – датчик уровня омывающей жидкости;

10 – электромагнитный клапан включения омыва фар;

11 – электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливался);

12 – электромагнитный клапан включения омыва ветрового стекла;

13 – электродвигатель омывателя стекол;

14 – датчик контрольной лампы давления масла;

15 – концевой выключатель карбюратора;

16 – электромагнитный клапан карбюратора;

17 – датчик уровня масла;

18 – генератор 37.3701;

19 – свечи зажигания;

20 – штепсельная розетка для переносной лампы;

21 – подкапотная лампа;

22 – датчик расхода топлива;

23 – датчик скорости автомобиля;

24 – датчик-распределитель зажигания;

25 – блок управления электромагнитным клапаном карбюратора;

26 – моторедуктор очистителя ветрового стекла;

28 – катушка зажигания;

30 – датчик верхней мертвой точки 1-го цилиндра*;

31 – колодка диагностики*;

32 – реле включения стартера;

33 – выключатель света заднего хода;

34 – датчик указателя температуры охлаждающей жидкости;

35 – аккумуляторная батарея;

36 – реле включения противотуманных фар;

37 – датчик уровня тормозной жидкости;

38 – датчик уровня охлаждающей жидкости;

39 – монтажный блок;

40 – выключатель контрольной лампы стояночного тормоза; 41 – выключатель стоп-сигнала;

43 – лампа освещения вещевого ящика;

44 – электро-двигатель вентилятора отопителя;

45 – дополнительный резистор электродвигателя отопителя;

46 – переключатель вентилятора отопителя;

47 – лампа подсветки рычагов отопителя;

48 – моторедуктор электростеклоподъемника правой передней двери;

49 – моторедуктор блокировки замка правой передней двери;

50 – моторедуктор блокировки замка правой задней двери;

51 – блок управления блокировкой замков дверей;

52 – выключатель зажигания;

53 – маршрутный компьютер;

54 – реле зажигания;

55 – выключатель контрольной лампы воздушной заслонки карбюратора;

56 – выключатель электростеклоподъемника правой передней двери;

57 – выключатель электростеклоподъемника левой передней двери;

58 – подрулевой переключатель;

59 – выключатель освещения приборов;

60 – предохранитель цепи противотуманного света;

61 – выключатель заднего противотуманного света;

62 – контрольная лампа включения заднего противотуманного света;

63 – выключатель противотуманных фар;

64 – контрольная лампа включения противотуманных фар;

65 – выключатель обогрева заднего стекла;

66 – контрольная лампа включения обогрева заднего стекла;

67 – моторедуктор электростеклоподъемника левой передней двери;

68 – моторедуктор блокировки замка левой передней двери;

69 – моторедуктор блокировки замка левой задней двери;

70 – боковые указатели поворота;

71 – выключатель плафона на стойке передней двери;

72 – выключатель плафона на стойке задней двери (на ВАЗ-21083 – не устанавливались);

74 – плафон индивидуального освещения салона;

75 – выключатель наружного освещения;

76 – комбинация приборов;

77 – выключатель аварийной сигнализации;

78 – контрольная лампа включения аварийной сигнализации;

79 – задний фонарь;

80 – колодки для подключения к элементу обогрева заднего стекла;

81 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливался);

82 – фонари освещения номерного знака;

83 – датчик указателя уровня и резерва топлива

Порядок условной нумерации штекеров в колодках:

а – блок-фар, очистителей фар и заднего стекла;

б – коммутатора и блока управления электромагнитным клапаном карбюратора;

в – датчика-распределителя зажигания, датчика скорости и датчика расхода топлива;

г – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);

д – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;

е – задних фонарей (нумерация выводов по порядку сверху вниз);

ж – плафона освещения салона;

з – датчика уровня топлива

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Электросхема ВАЗ 2109 карбюратор

Порядок условной нумерации штекеров в колодках:

• монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
• датчика-распределителя зажигания;
• коммутатора и блока управления электромагнитным клапаном карбюратора;
• блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива;
• задних фонарей (нумерация выводов по порядку сверху вниз)

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Схема электропроводки ваз 2109

Автомобиль ВАЗ 2109 на протяжении многих лет оставался одним из самых популярных в стране. Не просто популярных, но и престижных.

В социальной иерархии владельцы девяток стояли не намного ниже владельцев подержанных Кадетов и Джетт.

С надежностью автомобиля можно было поспорить, но поскольку альтернативы не было, то автомобиль заполонил весь СНГ и даже собирался узловым методом в Финляндии, но это мало относится к модели 2109.

Автор:

Гaличeв Илья Виктoрoвич
